O que um cilindro de ar faz – a resposta curta
Um cilindro de ar – também chamado de cilindro pneumático – converte a energia do ar comprimido em movimento mecânico linear. Quando o ar pressurizado entra em um lado do cilindro, ele empurra um pistão ao longo de um furo selado, gerando uma força controlada de empurrar ou puxar. Essa força move uma carga, fixa uma peça, levanta uma peça, aciona uma válvula ou executa dezenas de outras tarefas mecânicas em ambientes industriais, automotivos e de fabricação.
Em termos práticos: você fornece ar a uma pressão definida e o cilindro fornece um curso preciso e repetível. A maioria dos cilindros de ar padrão operam entre 40 e 150 PSI (2,8 a 10,3 bar) , produzindo forças que variam de alguns newtons em cilindros em miniatura a dezenas de milhares de newtons em unidades industriais de grande diâmetro. Um cilindro com diâmetro interno de 100 mm a 6 bar, por exemplo, produz aproximadamente 4.712 N (cerca de 1.060 lbf) de empuxo – o suficiente para encaixar um rolamento, carimbar uma etiqueta ou avançar uma porta transportadora em menos de um segundo.
A principal vantagem sobre os atuadores hidráulicos ou elétricos é a simplicidade: o ar é limpo, compressível e está disponível em praticamente todas as fábricas. Os atuadores pneumáticos não requerem linhas de retorno de fluido, não geram acúmulo de calor nos motores e podem ser alternados milhões de vezes sem desgaste significativo quando mantidos adequadamente.

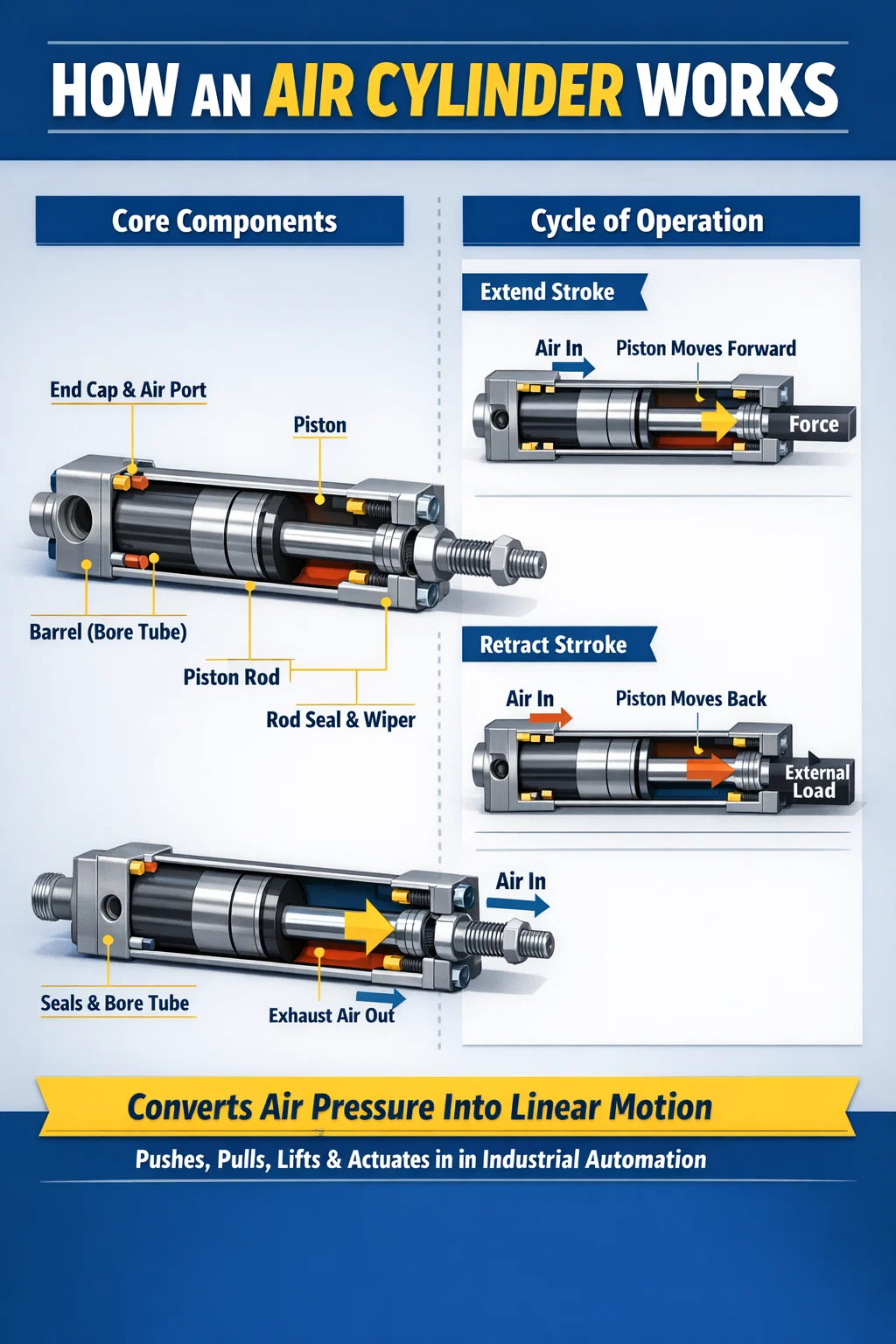

Como funciona um cilindro de ar internamente
Compreender a mecânica interna ajuda na seleção, dimensionamento ou solução de problemas de um cilindro pneumático. Cada cilindro de ar partilha a mesma arquitetura fundamental, mesmo quando a forma exterior varia.
Componentes principais
- Barril (tubo de furo): A carcaça cilíndrica, normalmente feita de liga de alumínio, aço inoxidável ou alumínio anodizado rígido. O diâmetro do furo determina diretamente a força de saída.
- Pistão: Um disco que desliza dentro do furo, vedado por anéis de vedação ou vedações labiais para evitar a passagem de ar.
- Haste do pistão: Uma haste de aço cromado endurecido fixada ao pistão, transmitindo força à carga externa.
- Tampas finais (cabeças): Vede ambas as extremidades do cilindro e contenha as portas de entrada/saída de ar.
- Vedação da haste e limpador: Evite vazamento de ar ao longo da haste e mantenha os contaminantes fora do furo.
- Ajustadores de almofada: Válvulas de agulha opcionais incorporadas nas tampas das extremidades que desaceleram o pistão próximo ao final do curso, reduzindo o ruído de impacto e o desgaste.
O Ciclo do Movimento
Quando uma válvula solenóide abre, o ar comprimido flui para a porta da extremidade da tampa do cilindro. A pressão do ar aumenta contra a face do pistão. Força é igual à pressão multiplicada pela área efetiva do pistão (F = P × A) . À medida que a força supera o atrito e a resistência da carga, o pistão avança – estendendo a haste. Para retrair, a válvula comuta: o ar entra na porta da extremidade da haste, a pressão atua na área anular do pistão (área total menos a seção transversal da haste) e a haste recua. O ar exausto sai através de um silenciador para reduzir o ruído.
Este ciclo completo – extensão e retração – pode acontecer em frações de segundo. Cilindros pneumáticos de alta velocidade usados em linhas de embalagem geralmente completam de 5 a 10 ciclos completos por segundo. Nas células robóticas pick-and-place, os tempos de ciclo de 200 a 300 milissegundos por curso são padrão.
Tipos de cilindros de ar e o que cada um faz
Nem todos os cilindros pneumáticos desempenham a mesma função ou se adaptam a todas as aplicações. O desenho do cilindro determina como ele se move, quanta força aplica e em que direção atua. Abaixo está uma análise dos tipos mais comuns.
| Tipo | Como funciona | Método de retração | Melhor para |
|---|---|---|---|
| Ação única | O ar se estende apenas | Mola interna | Válvulas de fixação, estampagem e à prova de falhas |
| Dupla ação | O ar estende e retrai | Pressão do ar | A maioria das tarefas de automação industrial |
| Sem haste | A carruagem se move ao longo do barril | Pressão do ar (both directions) | Traços longos, layouts com espaço limitado |
| Telescópico | Vários estágios aninhados se estendem sequencialmente | Primavera ou ar | Caminhões basculantes, elevadores, comprimento retraído apertado |
| Rotativo | Converte ar em movimento rotativo (ângulo limitado) | Pressão do ar | Indexação, torneamento, orientação de peças |
| Tandem | Dois pistões em uma haste, força aditiva | Pressão do ar | Aplicações de alta força com furo pequeno |
| Guiado (não giratório) | Haste guiada por trilhos externos ou projeto de haste dupla | Pressão do ar | Posicionamento preciso, resistência à carga lateral |
Ação única vs. ação dupla: o que funciona mais?
Os cilindros pneumáticos de ação simples utilizam pressão de ar em apenas uma direção; uma mola de retorno traz a haste de volta. Eles consomem aproximadamente metade do ar das unidades de dupla ação, o que os torna atraentes para tarefas simples de fixação, onde apenas o curso de extensão necessita de energia. No entanto, a mola ocupa espaço interno, reduz o comprimento efetivo do curso em 10–20% e a força da mola atua contra o pistão na extensão – diminuindo a força líquida de saída.
Os cilindros de ar de dupla ação usam ar comprimido para movimentos de extensão e retração. Este é o tipo mais comum em automação industrial , representando a maioria das instalações de atuadores pneumáticos em todo o mundo. Eles fornecem força totalmente controlável em ambas as direções, permitem controle preciso de velocidade com restritores de fluxo em cada porta e não possuem taxa de mola para levar em conta os cálculos de força.
Onde os cilindros pneumáticos são usados — aplicações no mundo real
Os cilindros pneumáticos aparecem em praticamente todos os setores de produção e em muitas áreas da infraestrutura diária. Sua velocidade, limpeza e economia fazem deles o atuador linear dominante em aplicações de força leve a média.
Linhas de Fabricação e Montagem
Esta é a maior área de aplicação individual para cilindros de ar. Nas linhas de montagem automotiva, os atuadores pneumáticos realizam tarefas que incluem transferência de peças, fixação de peças durante a soldagem, prensagem de dobradiças de portas e posicionamento de acessórios para aparafusamento. Uma única estação de montagem de carroceria branca pode usar de 50 a 200 cilindros pneumáticos individuais trabalhando em sequências sincronizadas. Os tamanhos dos furos normalmente variam de 32 mm a 125 mm, com cursos de 25 mm a 400 mm, dependendo da tarefa.
Processamento de Alimentos e Bebidas
O processamento de alimentos exige atuadores que possam ser lavados com agentes de limpeza cáusticos e que resistam à contaminação. Cilindros de ar de aço inoxidável com vedações em conformidade com a FDA e sem portas de lubrificação externas são padrão em fábricas de engarrafamento, linhas de panificação e instalações de processamento de carne. Os cilindros de ar classificam os produtos em transportadores, acionam bicos de enchimento e operam máquinas de embalagem – completando milhares de ciclos por hora em ambientes de alta umidade.
Máquinas de embalagem
Máquinas de encartuchamento, máquinas de formar-encher-selar e montadoras de caixas dependem fortemente de cilindros pneumáticos para dobrar abas, empurrar produtos e formar caixas. A alta taxa de ciclo - algumas linhas de embalagem operam de 400 a 600 embalagens por minuto — exige atuadores com resposta quase instantânea e longa vida útil. Cilindros de perfil compacto (série ISO 21287) são particularmente comuns aqui, economizando espaço em estruturas de máquinas lotadas.
Manuseio e transporte de materiais
Cilindros de ar desviam produtos em junções de transportadores, levantam e abaixam portas de parada e acionam elevadores de paletes em operações de armazenamento. Os cilindros pneumáticos sem haste são especialmente valiosos nessas configurações porque proporcionam cursos longos – até 6.000 mm em alguns modelos de catálogo – sem a penalidade de espaço de uma haste estendida.
Equipamento de serviço automotivo
Elevadores de veículos, trocadores de pneus e tornos de freio dependem de atuadores pneumáticos. Os sistemas de ar sobre óleo em oficinas combinam a velocidade da pneumática com a incompressibilidade da hidráulica, usando um cilindro de ar para empurrar o fluido hidráulico para operações de prensa precisas – aplicando até 20 toneladas de força de um suprimento de ar da oficina.
Equipamento Médico e Laboratorial
Cilindros de ar em miniatura com furos tão pequenos quanto 6 mm são usados em equipamentos de diagnóstico, robôs de manuseio de amostras e camas hospitalares. Esses cilindros utilizam ar limpo e seco ou nitrogênio, tornando-os compatíveis com ambientes estéreis. Seu baixo peso e operação livre de vibrações são essenciais na instrumentação de laboratório de precisão.
Construção e Equipamentos Pesados
Embora a maquinaria pesada utilize mais frequentemente cilindros hidráulicos devido à sua maior densidade de força, os cilindros pneumáticos ainda aparecem em sistemas de travagem pneumática, acionamento de portas em autocarros e comboios e martelos pneumáticos. Cilindros de ar telescópicos levantam caçambas de caminhões basculantes e operam guinchos de plataforma onde o posicionamento intermediário exato não é necessário.
Como calcular a força que um cilindro de ar produz
O dimensionamento correto de um cilindro pneumático requer o cálculo de dois valores de força: a força de extensão (atuando em toda a face do pistão) e a força de retração (atuando na área anular do pistão, que é reduzida pela seção transversal da haste).
Estender Fórmula de Força
F_estender = P × (π/4) × D²
Onde P é a pressão de alimentação em Pascal (1 bar = 100.000 Pa) e D é o diâmetro do furo em metros.
Fórmula de força de retração
F_retrair = P × (π/4) × (D² - d²)
Onde d é o diâmetro da haste. Para um cilindro com diâmetro interno de 63 mm e haste de 20 mm operando a 6 bar:
- Força de extensão: 600.000 × (π/4) × 0,063² ≈ 1.870N
- Força de retração: 600.000 × (π/4) × (0,063² - 0,020²) ≈ 1.681N
Na prática, a força de saída real é 10–20% menor que a teórica devido ao atrito da vedação e à contrapressão na linha de exaustão. Os engenheiros normalmente aplicam um fator de eficiência de 0,8 a 0,9 ao calcular a força efetiva do cilindro para dimensionar a carga.
Selecione sempre um cilindro que forneça pelo menos 25–50% mais força teórica do que a carga necessária para garantir uma atuação confiável em toda a faixa operacional de pressão e temperatura.
Cilindro de Ar vs. Cilindro Hidráulico vs. Atuador Elétrico
A escolha entre atuadores lineares pneumáticos, hidráulicos e elétricos depende dos requisitos de força, necessidades de precisão, ciclo de trabalho e condições ambientais. Cada tecnologia se destaca em diferentes cenários.
| Critério | Cilindro de Ar | Cilindro Hidráulico | Atuador Elétrico |
|---|---|---|---|
| Faixa de força típica | 10 N – 100 kN | 1 kN – 10 MN | 10 N – 50 kN |
| Velocidade | Muito rápido (até 3 m/s) | Moderado (até 0,5 m/s) | Moderado (até 1 m/s) |
| Precisão posicional | Baixo (somente paradas finais) | Médio (com servo) | Alto (±0,01 mm possível) |
| Eficiência energética | Baixo (25–35%) | Baixo–Médio (60–75%) | Alto (85–95%) |
| Custo inicial | Baixo | Médio-Alto | Alto |
| Manutenção | Baixo | Alto (fluid changes, leaks) | Baixo–Medium |
| Sala limpa / segura para alimentos | Sim (com selos corretos) | Difícil (risco de petróleo) | Sim |
A conclusão: cilindros de ar ganham em velocidade, simplicidade e custo inicial . Os cilindros hidráulicos dominam onde é necessária muita força em um pacote compacto. Os atuadores elétricos lideram quando a precisão do posicionamento no meio do curso ou a recuperação de energia são importantes. Muitas fábricas modernas usam todas as três tecnologias na mesma instalação, cada uma adaptada à tarefa que melhor executa.
Principais especificações a serem compreendidas ao selecionar um cilindro pneumático
A compra do cilindro errado – mesmo que ligeiramente subdimensionado – pode levar a ciclos falhos, desgaste prematuro da vedação, tempo de inatividade da máquina e perdas dispendiosas de produção. Compreender as especificações a seguir evita a maioria dos erros de seleção.
Diâmetro do furo
Diâmetro é o diâmetro interno do cilindro e é o principal determinante da força de saída. Os tamanhos de furo padrão seguem as séries ISO 15552 ou NFPA T3.6.7: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 e 320 mm são incrementos comuns. Dobrar o furo quadruplica a força na mesma pressão, uma vez que a força aumenta com a área (A = πD²/4).
Comprimento do curso
Curso é a distância total que a haste do pistão percorre entre totalmente retraída e totalmente estendida. Cursos mais longos aumentam o risco de empenamento da haste sob cargas compressivas. A maioria dos fabricantes fornece gráficos de resistência da coluna para determinar a carga axial máxima permitida para um determinado curso e diâmetro da haste. Para cursos superiores a aproximadamente 10 vezes o diâmetro do furo, tornam-se necessários cilindros guiados ou suporte externo.
Faixa de pressão operacional
A maioria dos cilindros pneumáticos são classificados para 1 a 10 bar (14,5 a 145 PSI). A pressão operacional mínima – normalmente de 1 a 2 bar – é crítica: cilindros dimensionados para trabalhar a 4 bar podem parar ou funcionar de forma irregular se a pressão do ar da planta cair durante o pico de demanda. Verifique sempre a pressão mínima regulada do suprimento de ar na entrada do cilindro e não apenas na saída do compressor.
Estilo de montagem
A montagem determina como o cilindro transmite força à estrutura da máquina e como ele lida com o desalinhamento. Os estilos de montagem comuns incluem:
- Montagem de pé (FB): Aparafusados a uma superfície plana; rígido, bom para cargas axiais puras.
- Montagem em flange (FA/FF): Aparafusado na tampa ou na extremidade da haste; muito rígido, alta capacidade de carga.
- Montagem na manilha (CB/CA): Permite que o cilindro gire; necessário quando o caminho da carga tem movimento angular.
- Montagem em munhão (MT): Pivôs em pino central; usado em prensas e mecanismos de ligação.
Montagens rígidas (pé e flange) somente devem ser utilizadas quando a carga estiver perfeitamente alinhada com o eixo da haste. Qualquer desalinhamento angular com uma montagem rígida cria carga lateral na haste do pistão, acelerando o desgaste da vedação da haste e potencialmente entortando a haste ao longo do tempo.
Amortecimento
Quando um pistão atinge o fim do curso em alta velocidade, ele impacta a tampa da extremidade. Sem amortecimento, isso cria cargas de choque que danificam o cilindro, a estrutura da máquina e qualquer ferramenta anexada. Os ajustadores de amortecimento integrados prendem uma bolsa de ar à frente do pistão próximo ao final do curso, criando um efeito de amortecedor pneumático. Em velocidades do pistão acima de 300 mm/s, o amortecimento deve ser considerado padrão em vez de opcional.
Material de vedação e classificação de temperatura
As vedações NBR (nitrila) padrão cobrem temperaturas de -20°C a 80°C e são adequadas para a maioria dos ambientes de fábrica. Aplicações de alta temperatura (fornos de pintura, fundições) requerem vedações FKM (Viton) classificadas para 200°C. Aplicações de baixa temperatura ou seguras para alimentos podem exigir vedações de EPDM ou componentes revestidos de PTFE. Usar o material de vedação errado é uma causa frequente de falha prematura do cilindro.
Problemas comuns com cilindros de ar e como corrigi-los
Mesmo cilindros pneumáticos bem selecionados desenvolvem falhas ao longo do tempo. Reconhecer os sintomas precocemente economiza tempo de inatividade e custos de reparo significativos.
Cilindro à deriva ou falha em manter a posição
Se um cilindro carregado se desvia lentamente da sua posição estendida quando a válvula fecha, a vedação do pistão está vazando ar pela face do pistão. Este é um dos modos de falha mais comuns do cilindro de ar . A correção envolve a substituição dos anéis de vedação do pistão ou das vedações labiais. Antes de fazer isso, verifique se o cilindro foi operado acima da pressão nominal, o que acelera a extrusão da vedação nas folgas.
Vazamentos de ar externo na haste
Um som sibilante ou um fluxo de ar visível ao redor da vedação da haste indica desgaste da vedação da haste ou danos na superfície da haste. As hastes cromadas podem desenvolver corrosão ou marcas se a vedação do limpador falhar e permitir a entrada de contaminantes. Uma haste furada corta rapidamente novas vedações – a própria haste deve ser inspecionada e frequentemente substituída. Em ambientes agressivos, considere hastes de aço inoxidável com revestimento cerâmico para uma vida útil significativamente mais longa.
Curso lento ou lento
Se um cilindro completar seu curso mais lentamente do que o esperado, verifique nesta ordem: pressão de alimentação na porta do cilindro (confirme que não há queda de pressão nas linhas), válvulas de controle de fluxo (podem estar ajustadas de forma muito restritiva), copo do filtro de linha de ar (filtro entupido reduz o fluxo) e furo do cilindro (corrosão interna ou contaminação aumenta o atrito da vedação). Um controle de fluxo de exaustão parcialmente fechado é a causa mais comum de extensão lenta em instalações de campo.
O cilindro não se estende sob carga
Quando um cilindro se move livremente sem carga, mas para sob a carga de aplicação, o diâmetro interno é inadequado para a força necessária. Recalcule usando F = P × A, levando em consideração o atrito e a contrapressão. A solução é aumentar o diâmetro interno, aumentar a pressão de alimentação (dentro de limites seguros) ou reduzir a demanda de carga. Nunca simplesmente aumente a pressão além do valor máximo nominal do cilindro – isso danifica as vedações e pode romper as tampas das extremidades.
Desgaste prematuro da vedação
As vedações que precisam ser substituídas após apenas alguns meses de serviço — em vez dos esperados milhões de ciclos — geralmente falham por um dos três motivos: suprimento de ar contaminado (partículas abrasivas marcando o furo e as vedações), carga lateral na haste (devido ao desalinhamento) ou lubrificação inadequada. Use uma unidade FRL (filtro-regulador-lubrificador) em cada linha de fornecimento pneumático. Para cilindros isentos de óleo com vedações de PTFE, certifique-se de que o ar esteja limpo e seco em vez de adicionar lubrificante em névoa, que degrada o PTFE.
Como prolongar a vida útil do cilindro de ar
Um cilindro de ar bem conservado em um ambiente industrial limpo deve durar 50 a 100 milhões de ciclos antes de precisar substituir o kit de vedação. Alcançar essa vida útil requer atenção a todo o circuito pneumático, não apenas ao cilindro em si.
- Filtre o ar para 5 mícrons ou melhor. A contaminação por partículas é a principal causa do desgaste acelerado do furo e da vedação. Um filtro padrão de 40 mícrons é insuficiente para proteção do cilindro.
- Regule a pressão de alimentação para o nível efetivo mais baixo. Operar a 6 bar quando 4 bar atinge a força necessária desperdiça energia e aumenta a tensão da vedação. Cada 1 bar de excesso de pressão reduz a vida útil da vedação de forma mensurável.
- Instale amortecimento em todas as aplicações de alta velocidade. O impacto no final do curso sem amortecimento pode gerar forças de choque instantâneas de 5 a 10 vezes a força operacional, quebrando as tampas das extremidades e deformando os pistões.
- Alinhe a haste do cilindro precisamente com o caminho da carga. Mesmo 1–2 graus de desalinhamento angular cria uma carga lateral contínua que desgasta as vedações da haste 3 a 5 vezes mais rápido do que em uma instalação corretamente alinhada.
- Use um secador ou pós-resfriador na saída do compressor. A água condensada na linha de ar causa corrosão interna dos furos de alumínio não revestidos e degrada as películas lubrificantes nas vedações.
- Agende a inspeção periódica da condição da haste. Verifique visualmente a haste quanto a corrosão, corrosão ou corrosão a cada três a seis meses em ambientes normais, mensalmente em condições adversas.
Padrões ISO que regem cilindros de ar
A padronização garante que os cilindros de diferentes fabricantes sejam dimensionalmente intercambiáveis, simplificando a substituição e a aquisição de vários fornecedores. Os padrões primários são:
- ISO 15552: A principal norma internacional para cilindros pneumáticos de perfil redondo e quadrado (antiga ISO 6431 e VDMA 24562). Especifica tamanhos de furo, roscas de porta, dimensões de montagem e roscas de extremidade de rótula. Este é o padrão para a maioria dos cilindros industriais de médio e grande porte em todo o mundo.
- ISO 21287: Cilindros compactos com requisitos de espaço de montagem limitados. Comum em embalagens e máquinas de alimentos onde os envelopes das máquinas são apertados.
- ISO 6432: Cilindros miniatura com diâmetro de 8 a 25 mm, utilizados em tarefas de instrumentação e montagem leve.
- NFPA T3.6.7: O padrão norte-americano (NFPA) que rege os cilindros de tirante comuns em máquinas industriais norte-americanas. Os tamanhos dos furos e os padrões de montagem diferem da ISO 15552, portanto, confirme o padrão aplicável antes de comprar a substituição.
Especificar um cilindro de ar com padrão ISO significa que qualquer produto compatível com qualquer fabricante será incluído como um substituto imediato - uma vantagem significativa nas cadeias de fornecimento globais, onde as marcas preferidas podem ter longos prazos de entrega.
