| Modelo | ZSE30AF
(Pressão Mista) | ZSE30A (pressão de vácuo) | ISE30A
(Pressão positiva) |
| Faixa de pressão nominal | -100,0~100,0kPa | 0~-101kPa | 0,0~1.000MPa |
| Definir faixa de pressão | -101,0~101,0kPa | -101,3~10,0kPa | -0,100~1,000MPa |
| Resistente à Pressão | 300 kPa | 1,5 MPa |
| Fluido | Ar, não corrosivo, não inflamabilidade |
| Escala Mínima do Conjunto de Unidade de Pressão | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| barra | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| polHg | 0.1 | - |
| mmHg | 1 | - |
| Tensão | 12 a 24 Vcc ±10%, pico de ondulação abaixo de 10% |
| Consumo atual | ≤40mA abaixo (sem carga) |

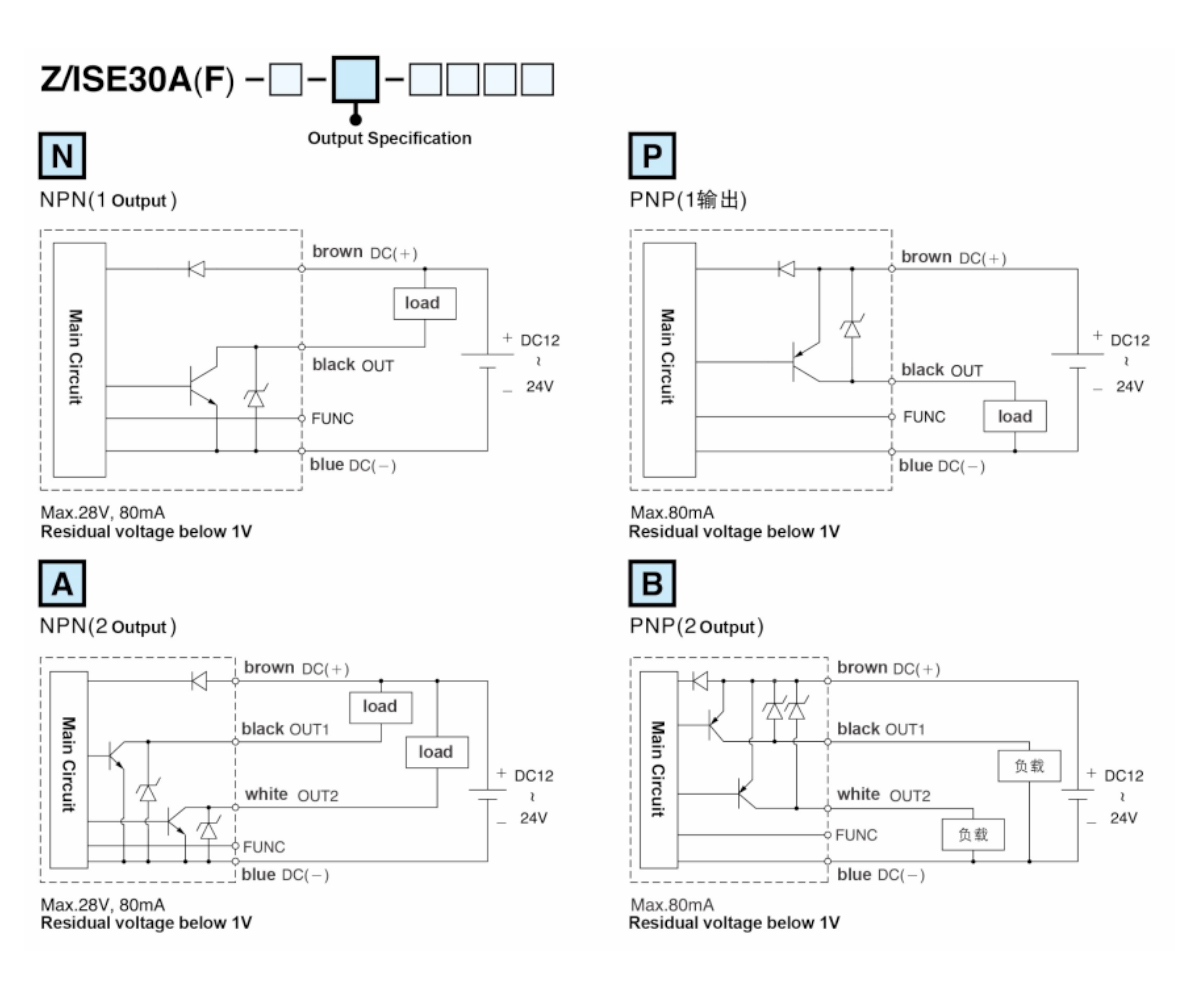

| Trocar saída | 2 saídas de controlador aberto NPN 2 saídas de controlador aberto PNP
Corrente de carga máxima: 125mA Corrente de carga máxima: 125 mA
Tensão máxima de alimentação: 30 VCC Tensão máxima de alimentação: 24 VCC
Queda de pressão interna: 1,5 V abaixo Queda de pressão interna: 1,5 V abaixo |
Precisão de repetição
| ±0,2%F.S. ±1 dígito abaixo |
| Diferencial | Modelo de configuração de ponto único | Ajustável(*1) |
| Diferencial Mode Window |
| Modo de comparação de janela |
| Tempo de reação | ≤2,5 ms (Função para evitar operação incorreta: 25 ms, 100 ms, 250 ms,
500ms,1000ms,1500ms opcional) |
| Proteção de curto circuito de saída | Sim |

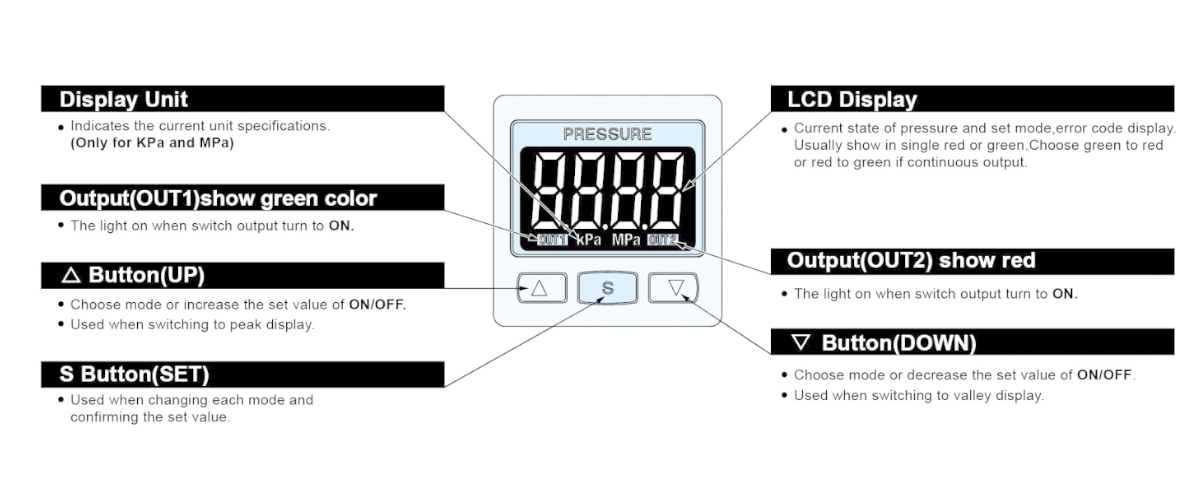

| Exibição | Display de 3 cores (vermelho/verde/laranja) (taxa de amostragem: 5 vezes/segundo) |
| Exibição Accuracy | ≤±2%FS ± 1 dígito (temperatura ambiente: 25 ± 3 ℃) |
| Luz indicadora de ação | Cor laranja (luz indicadora 1 e 2)OUT1 OUT2 |
Saída analógica linear
[Saída de tensão(*2)] | Tensão de saída:1~5V≤±2,5%F.S. (Faixa de pressão nominal)
Linearidade:≤±1%FS
Impedância de saída de cerca de 1kΩ |
Saída analógica linear
[Saída de tensão(*3)] | Corrente de saída:4~20mA≤±2,5%F.S. (Faixa de pressão nominal)
Linearidade:≤±1%FS
Impedância máxima de carga: 300Ω (a tensão é 12V)
600Ω(A tensão é 24V)
Impedância de carga mínima: 50Ω |
Ambiental
Resistente | Nível de proteção | IP40 |
| Temperatura ambiente | Ação: 0 ~ 50 ℃, Economize: -10 ~ 60 ℃ (Sem orvalho ou descongelado) |
| Umidade ambiente | Ação e economia: 35 ~ 85% UR (sem orvalho) |
| Resistente à pressão | 1000 V AC 1 minuto (entre os cabos e o invólucro de plástico) |
Resistência de isolamento | 500MΩ Acima (500V DC)(Entre os cabos e o invólucro de plástico) |
| Resistente à vibração | Amplitude complexa 1,5 mm, a cada minuto 10 Hz ~ 55 Hz ~ 10 Hz, 2 horas em todas as direções (X, Y, Z) |
| À prova de choque | 100m/s²(10G)3 horas em todas as direções(X,Y,Z) |
| Características de temperatura | ≤±2,5%F.S.Compare a temperatura de referência25℃(entre 0-50℃) |

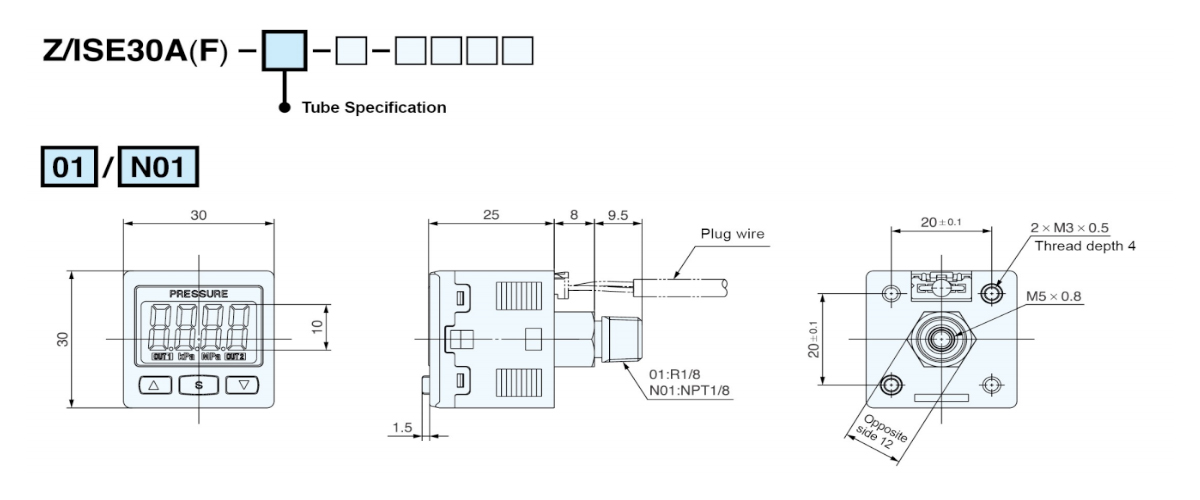

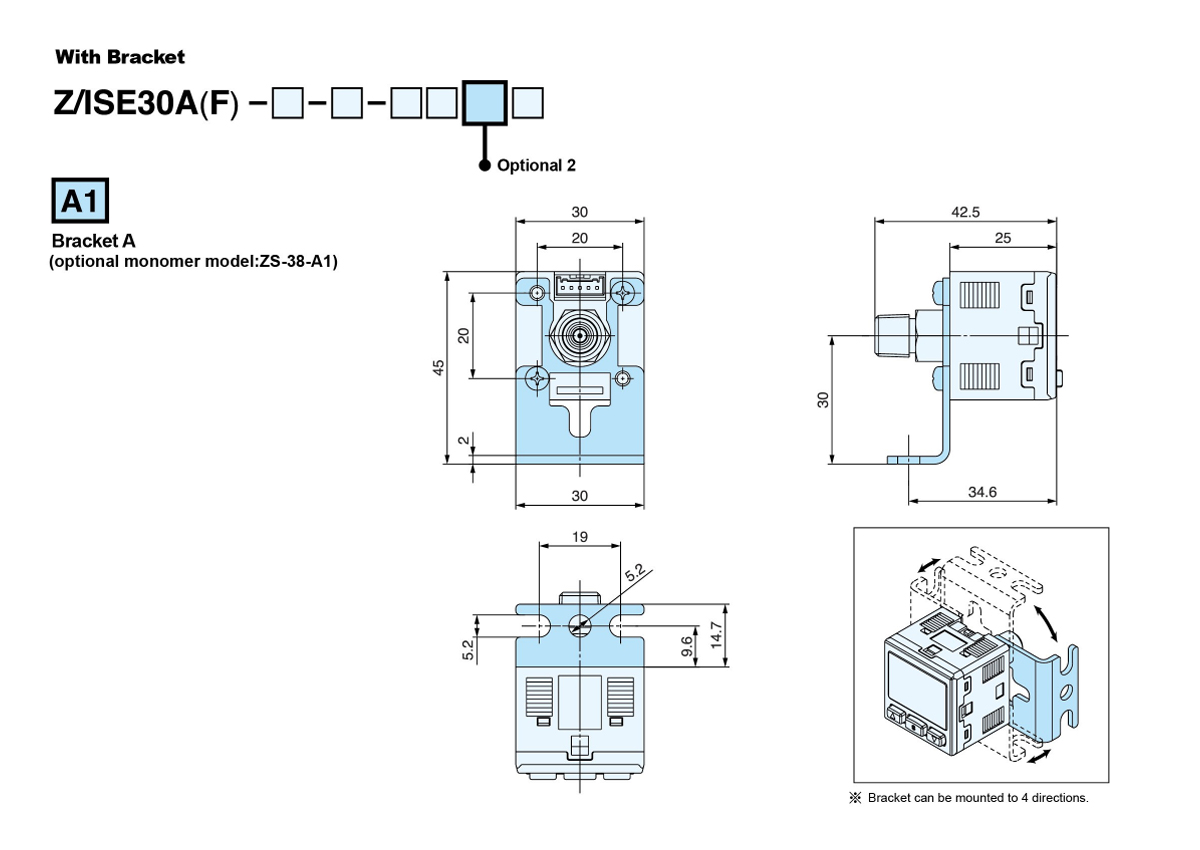

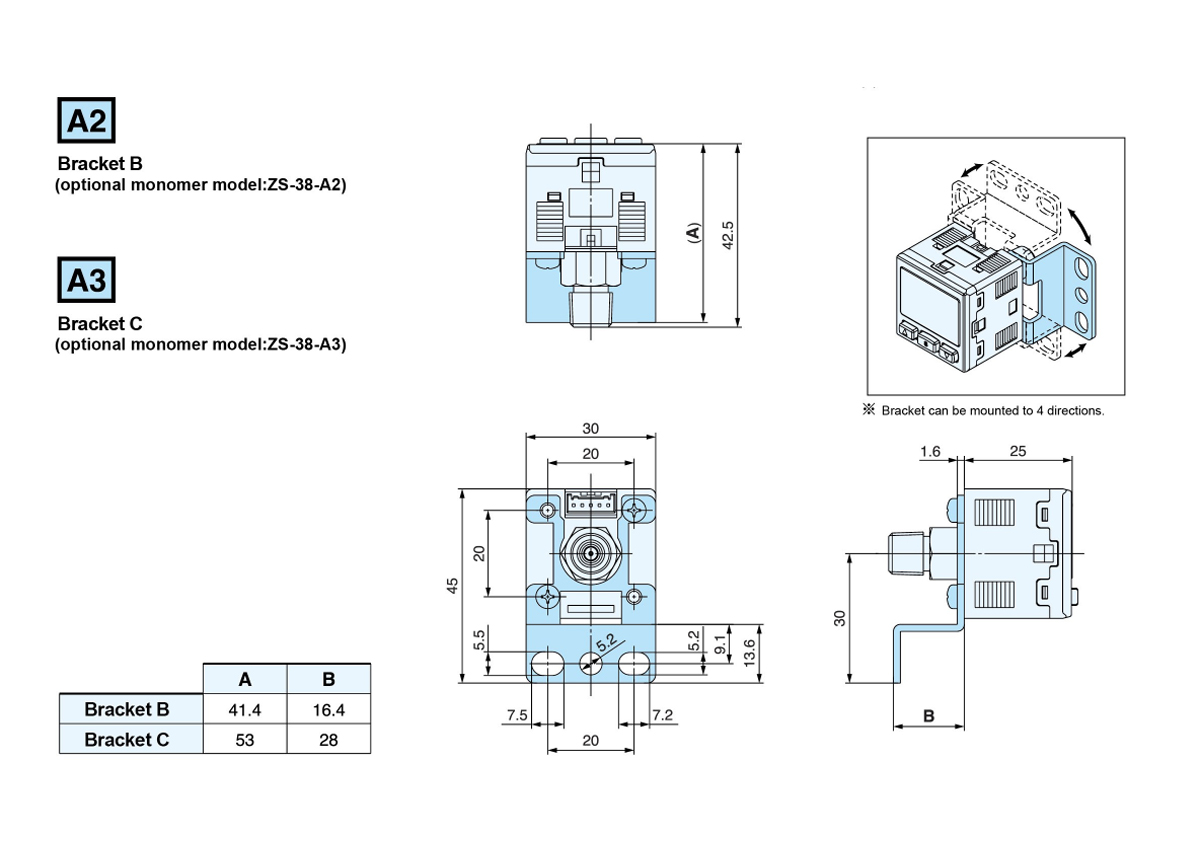

| Diâmetro de conexão | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Especificações do fio | Fio de PVC resistente a óleo (0,15 mm²) |
| Peso | Cerca de 80g (inclui fio de 2 metros) |
Nota: 1. O modo de configuração de ponto único e o modo de comparação de janela podem ajustar o desvio de 1 a 8 dígitos.
2. Ao selecionar a saída de tensão, não há saída de corrente. Apenas um dos dois tipos de saída pode ser selecionado.
3. Ao selecionar a saída de corrente, não há saída de tensão. Somente um dos dois tipos de saída pode ser selecionado. |
