Acessórios para cilindros

Acessórios para cilindros

Os acessórios do cilindro são componentes essenciais de suporte do sistema de cilindros. A sua seleção científica desempenha um papel decisivo para garantir a fiabilidade, a precisão do controlo, a vida útil e a eficiência operacional do cilindro. Esta série de acessórios pode melhorar de forma abrangente o desempenho abrangente do cilindro sob várias condições de trabalho, reduzir custos de manutenção e é adequada para cenários de produção automatizada de alta precisão através de materiais de alta resistência, tecnologia de processamento de precisão e design estrutural otimizado. ​

Recursos principais
1. Alta confiabilidade: Feito de liga forjada de alta resistência, pode suportar pressão de trabalho de 1,6 MPa e flutuação de pressão de ± 5%; componentes de vedação compostos de borracha nitrílica resistente a óleo e politetrafluoroetileno podem atingir mais de 8.000 horas de operação sem vazamentos na faixa de temperatura de -30 ℃ a 120 ℃, reduzindo significativamente o risco de tempo de inatividade. ​

2. Controle de precisão: A tolerância correspondente atinge o nível IT5, o desvio da face final é ≤0,01 mm/m, garantindo que o erro de coaxialidade entre o cilindro e a carga seja ≤0,02 mm, o desvio de retilineidade do movimento do pistão é controlado dentro de 0,05 mm/100 mm e a precisão de posicionamento repetido atinge ± 0,01 mm.

3. Vida ultralonga: Tratamento de superfície com cromagem dura (dureza acima de HV700), coeficiente de atrito de deslizamento tão baixo quanto 0,08, com rolamentos autolubrificantes, desgaste ≤0,001 mm/100.000 movimentos, mais de 3 milhões de ciclos sem problemas podem ser alcançados sob condições nominais e a vida útil é 3 vezes maior que a dos acessórios comuns. ​

4. Alta eficiência e economia de energia: O canal de fluxo de ar simplificado reduz o coeficiente de arrasto ao longo do caminho em 30% e aumenta a velocidade de resposta do gás em 20%; o material leve de liga de alumínio (densidade 2,7g/cm³) reduz a inércia do movimento e o consumo de energia é reduzido em 15% em condições de alta velocidade (1m/s), o que melhora a eficiência da linha de produção.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Sem artigo anterior
PRÓXIMO：Sem próximo artigo

  • Nome dos acessórios da série de cilindros SE SAI
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X1251 ● ●
    F-M12X1251 ● ●
    F-M16X150l ● ● ● ●
    F-M20X150l ● ● ● ●
    F-M27X2001 ● ●
    F-M36X2001 ● ●
    Nome dos acessórios da série de cilindros SG/SGC SC/SAU SC JSI
    125 160 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X1251 ● ●
    F-M12X1251 ●
    F-M14X150l ●
    F-M16X1501 ● ●
    F-M18X150l ● ●
    F-M20X1501 ● ●
    F-M22X1501 ●
    F-M26X1501 ●
    F-M27X2001 ● ● ●
    F-M36X2001 ● ● ● ●
    F-M42X2001 ● ●
    Nome dos acessórios da série de cilindros MI MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X0501 ●
    F-M4X0701 ● ● ● ●
    F-M5X0801 ● ●
    F-M6X1001 ● ●
    F-M8X1251 ●
    F-M10×1251 ● ●
    F-M12X125l ●

    Nome dos acessórios da série de cilindros SE SAl
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X125Y ● ●
    F-M12X125Y ● ●
    F-M16X150Y ● ● ● ●
    F-M20X150Y ● ● ● ●
    F-M27X200Y ● ●
    F-M36X200Y ● ●
    Nome dos acessórios da série de cilindros SG/SGC SC/SAU SC JSI
    125 60 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X125Y ● ●
    F-M12X125Y ●
    F-M14X150Y ●
    F-M16X150Y ● ●
    F-M18X150Y ● ●
    F-M20X150Y
    F-M22X150Y ● ● ●
    F-M26X150Y ●
    F-M27×200Y ● ● ●
    F-M36X200Y ● ● ● ●
    F-M42X200Y ● ●
    Nome dos acessórios da série de cilindros MI MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X050Y ●
    F-M4X070Y ● ● ● ●
    F-M5X080Y ● ●
    F-M6X100Y ● ●
    F-M8X125Y ●
    F-M10X125Y ● ●
    F-M12X125Y ●

    Série de cilindros ACQ

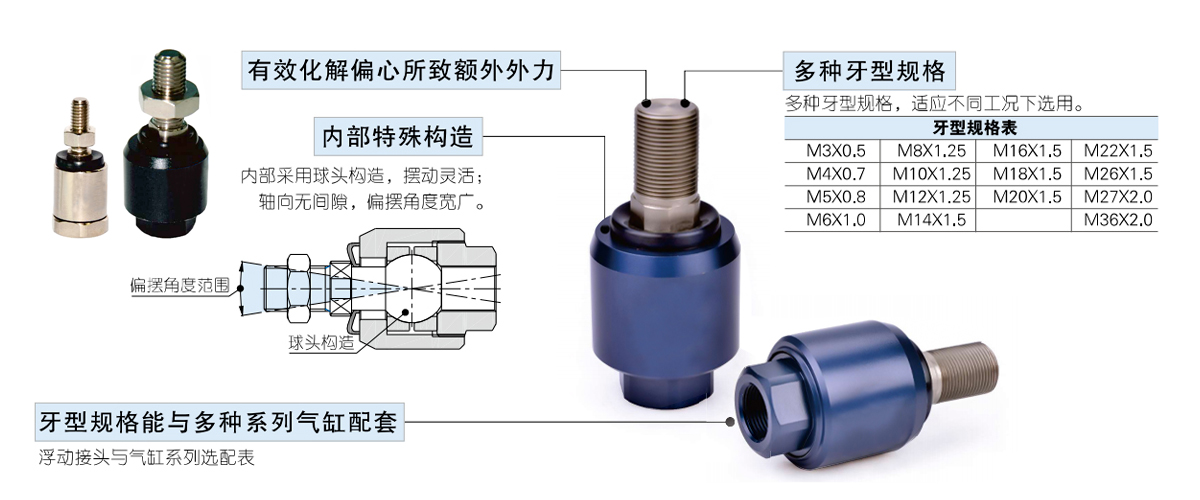

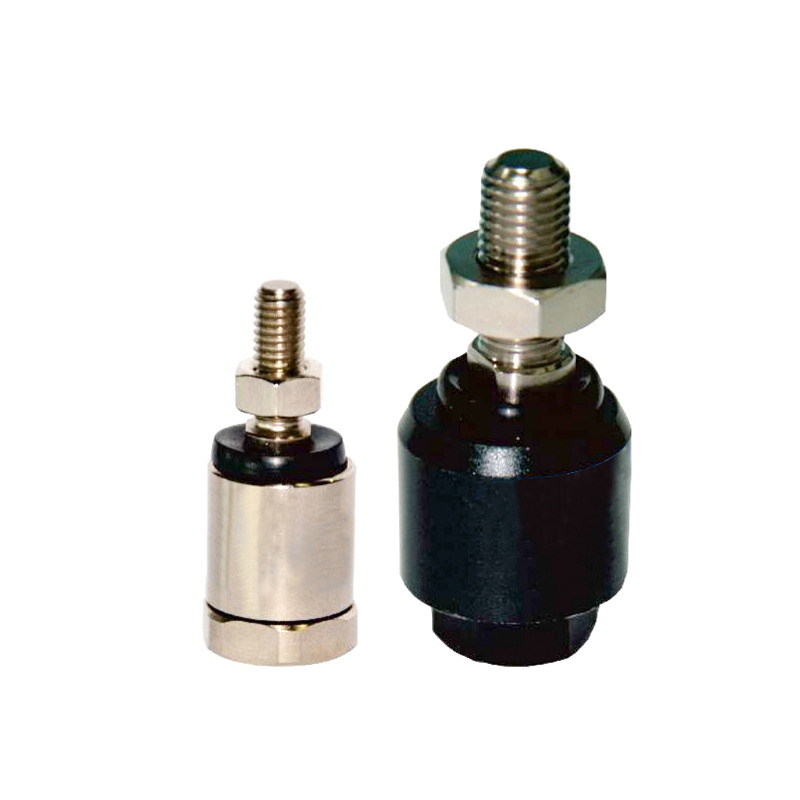

    Especificações da junta flutuante da série de cilindros OP MI MA MF           MBL Especificações de juntas flutuantes 2 16 20 25 32 40 50 63 80 100
    4 6 10 12 16 8 10 12 16 20 25 32 40 16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63 F-M8X125F ●
    F-M3X050F ● F-M10X125F ●
    F-M4X070F ● ● ● F-M12X125F
    F-M5X080F ● ● F-M14X150F ● ●
    F-M6X100F ● ● ● F-M16X150F
    F-M8X125F ● ● ● ● F-M18X150F ● ●
    F-M10X125F ● ● ● ● ● ● ● ● F-M20X150F
    F-M12X125F ● ● ● F-M22X150F ●
    F-M14X150F ● ● ● ● ● F-M26X150F ●

    Especificações da junta flutuante da série de cilindros SG/SGC SE SAl SAI/SC SC/SAU JSI
    125 160 200 250 32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125F ● ● ● ●
    F-M12X125F ● ● ●
    F-M14X150F ●
    F-M16X150F ● ● ● ● ● ●
    F-M18X150F ● ●
    F-M20X150F ● ● ● ● ● ●
    F-M22X150F ●
    F-M26X150F ●
    F-M27×200F ● ● ● ●
    F-M36×200F ● ● ● ●

    Nome dos acessórios da série de cilindros SE SAI SAI/SC
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X125U ● ●
    F-M12X125U ● ●
    F-M16X150U ● ● ● ●
    F-M20X150U ● ● ● ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    Nome dos acessórios da série de cilindros SG/SGC SC/SAU JSI
    125 160 200 250 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125U ● ●
    F-M12X125U ●
    F-M14X150U ●
    F-M16X150U ●
    F-M18X150U ● ● ●
    F-M20X150U ● ●
    F-M26X150U ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    Nome dos acessórios da série de cilindros ACQ
    12 16 20 25 32 40 50 63 80 100
    F-M5X080U ●
    F-M6X100U ●
    F-M8X125U ●
    F-M10X125U ●
    F-M14X150U ● ●
    F-M18X150U ● ●
    F-M26X150U ●
    Nome dos acessórios da série de cilindros MA MF MBL
    16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63
    F-M6X100U ●
    F-M8X125U ● ● ●
    F-M10X125U ● ● ● ● ● ●
    F-M12X125U ● ●
    F-M14X150U ● ● ● ●
    Nome dos acessórios da série de cilindros OP MI
    4 6 10 12 16 8 10 12 16 20 25 32 40
    F-M4X070U ● ● ●
    F-M5X080U ● ●
    F-M6X100U ● ●
    F-M8X125U ●
    F-M10X125U ● ●
    F-M12X125U ●

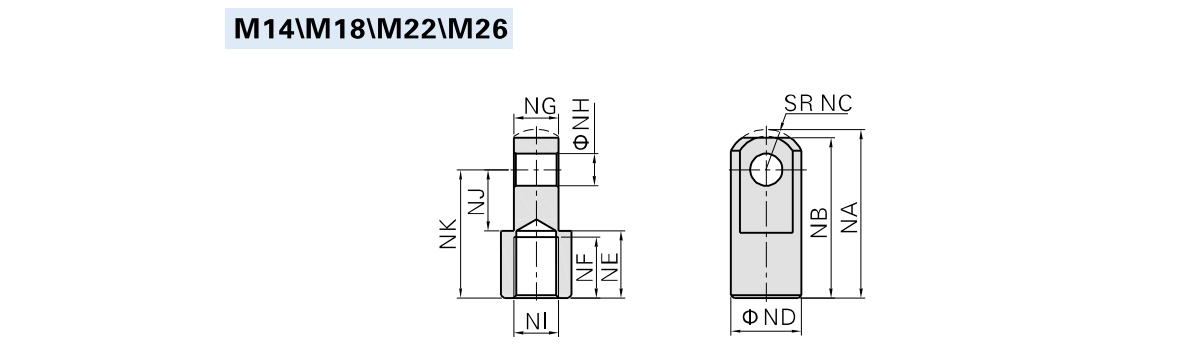

  • Modelo/Símbolo NA Observação NC DE NE NF NG NH JI NK IN
    F-M14X1501 52.5 50 12.5 22 21 19 13.8 10 19 40 M14×1,5
    F-M18X1501 66.5 64 16.5 28 27 24 19.8 14 24 50 M18×1,5
    F-M22X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M22×1,5
    F-M26X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M26×1,5

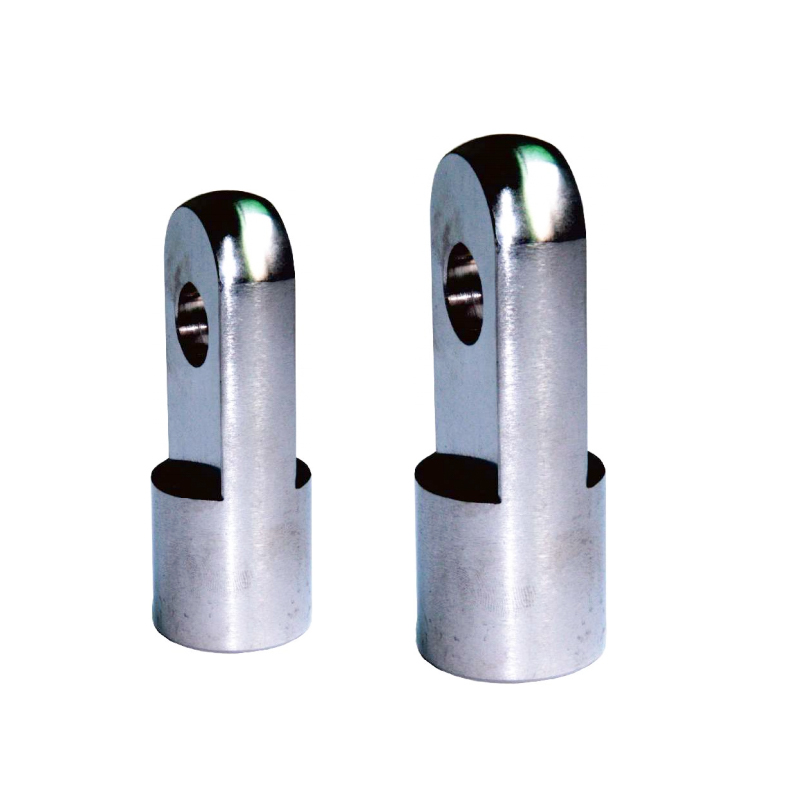

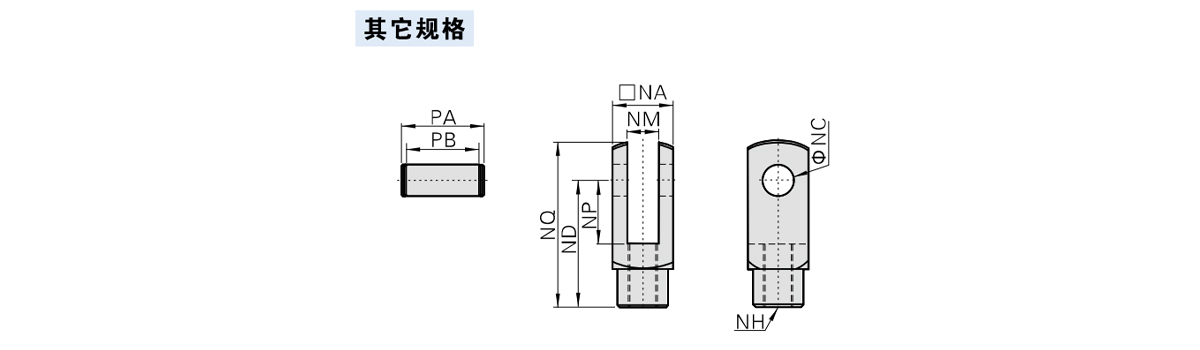

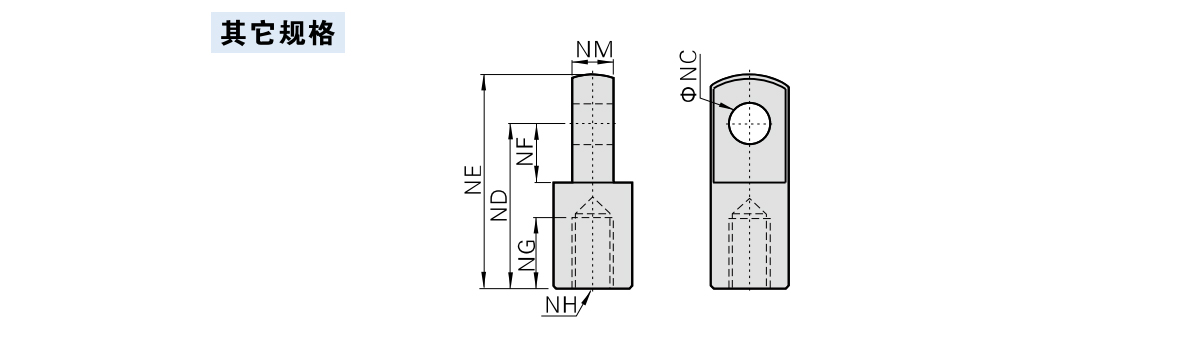

    Modelo/Símbolo NC DE NE NF NG NH Novo México
    F-M3×050l 3 12 15.5 5 5 M3×0,5 3
    F-M4×070l 4 16 21 6.8 8 M4×0,7 4
    F-M5×080l 5 25 32 14.1 7.5 M5×0,8 6.3
    F-M6×1001 6 21 28 8.5 8 M6×1,0 6
    F-M8×1251 8 30 40 11 15 M8×1,25 8
    F-M10×1251 10 40 50 15 20 M10×1,25 10
    F-M12×1251 12 48 62 24 20 M12×1,25 12
    F-M16×150l 16 64 82 32 23 M16×1,5 16
    F-M20×1501 20 80 102 40 30 M20×1,5 20
    F-M27×200l 30 110 139 51 45 M27×2,0 30
    F-M36×200l 35 144 181 65 55 M36×2,0 35
    F-M42×200l 40 168 211 85 62 M42×2,0 40

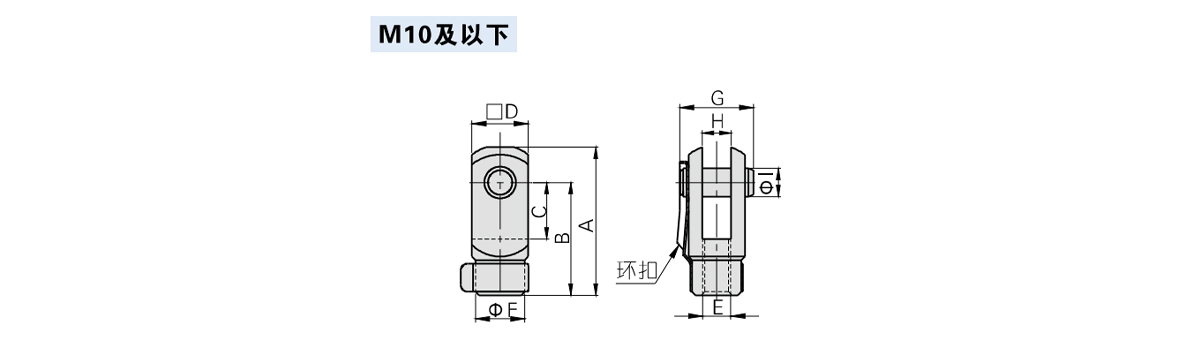

    Modelo/Símbolo A B C D F E G H I
    F-M3X050Y 15.5 12 5 6 6 M3×0,5 9 3 3
    F-M4X070Y 22 16 8 8 7 M4×0,7 11.5 4 4
    F-M5X080Y 28 21 10.2 12 10 M5×0,8 15.5 6.5 5
    F-M6X100Y 32 24 12 12 10 M6×1,0 16 6 6
    F-M8X125Y 42 32 16 16 14 M8×1,25 21 8 8
    F-M10X125Y 52 40 20 19 18 M10×1,25 25 10 10

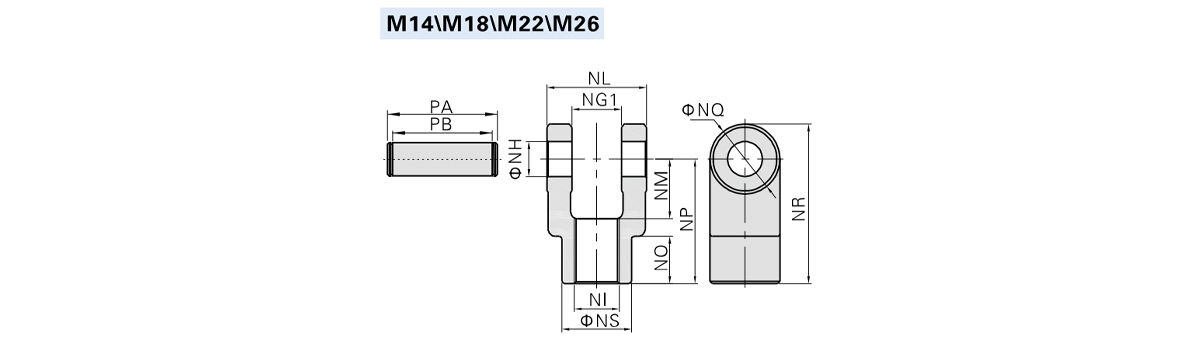

    Modelo/Símbolo NG1 NH IN Holanda Novo México NÃO NP QN NR E PA OP
    F-M14X150Y 14.2 10 M14×1,5 27.8 19 17 40 22 51 22 34.6 28.8
    F-M18X150Y 20.2 14 M18×1,5 39.8 24 19 50 28 64 28 47 40.8
    F-M22X150Y 30.2 22 M22×1,5 59.8 34 20 65 40 85 40 69.2 60.8
    F-M26X150Y 30.2 22 M26×1,5 59.8 34 20 65 40 85 40 69.2 60.8

    Modelo/Símbolo NA NC DE NP QN Novo México NH PA OP
    F-M12×125Y 25.4 12 48 24 62 12 M12×1,25 32.4 26.2
    F-M16X150Y 32 16 64 32 80 16 M16×1,5 39 32.8
    F-M20×150Y 44.4 20 80 40 101 20 M20×1,5 53.4 45.2
    F-M27×200Y 54 30 110 55 139 30 M27×2,0 64.2 54.8
    F-M36X200Y 70 35 144 73 179 35 M36×2,0 80.2 70.8
    F-M42×200Y 85 40 168 86 211 40.3 M42×2,0 115 93

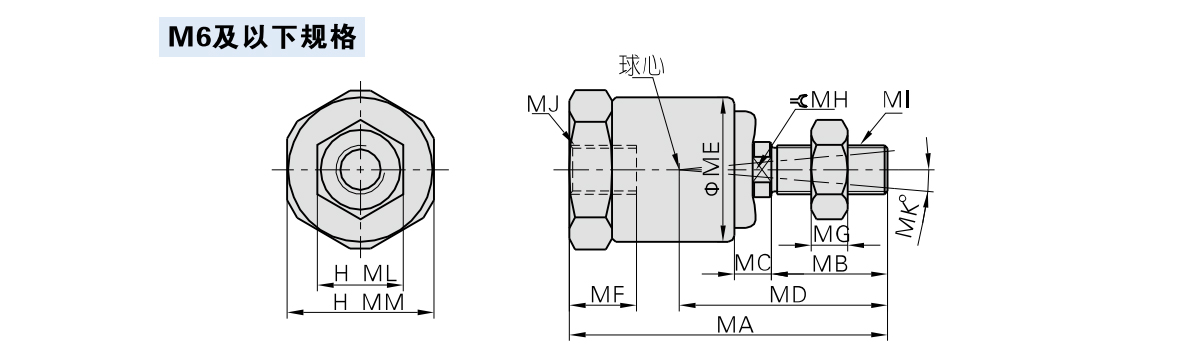

    Modelo/Símbolo MA MB MC Médico EU MF MG MH MIMJ AM Milímetros Compensação de ângulo Compensação radial
    F-M3X050F 23.5 7.5 3 15 12.8 5 2.4 4 M3×0,5 5.5 13 ±5° 0.5
    F-M4X070F 26 9.5 3 17 12.8 5.5 3 4 M4×0,7 7 13 ±5° 0.5
    F-M5X080F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M5×0,8 8 14 ±5° 0.5
    F-M6X100F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M6×1,0 10 14 ±5° 0.5

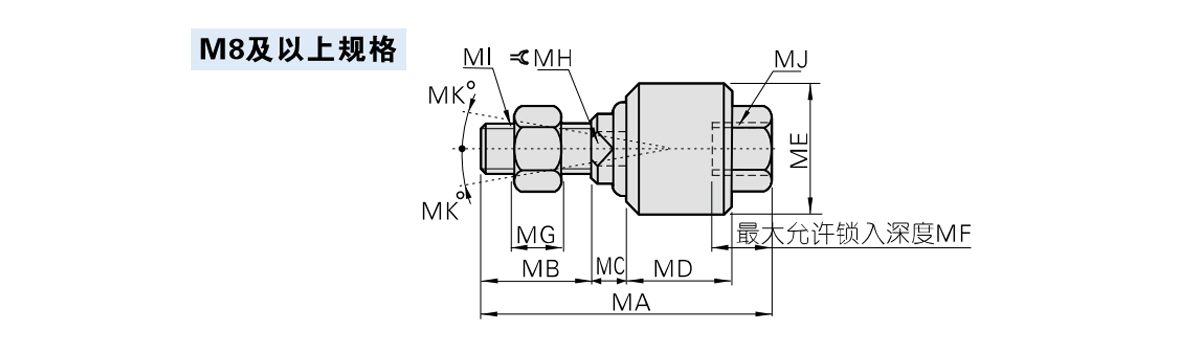

    Modelo/Símbolo MA MB MC Médico EU MF MG MH MI/MJ MK
    F-M8X125F 51 20 6 17 24 10.5 6 8 M8×1,25 13
    F-M10X125F 58 22 7 21 26 11 6 10 M10×1,25 12
    F-M12X125F 58 22 8 21 28 11 7 12 M12×1,25 12
    F-M14×150F 70 22.5 8.5 28 34.5 16 8 15 M14×1,5 12
    F-M16X150F 90 27 10 41 44.5 19 8 17 M16×1,5 7
    F-M18X150F 92 27 10 41 44.5 21 11 18 M18×1,5 7
    F-M20×150F 102 29 13 46 53 22 10 22 M20×1,5 10
    F-M22×150F 108 32 13 46 53 25 13 22 M22×1,5 5
    F-M26×150F 120 32 14.5 52.5 59.5 28 13 27 M26×1,5 5
    F-M27X200F 136.5 40 14.5 52.5 59.5 35 13.5 27 M27×2,0 5
    F-M36X200F 194.5 60 20.5 77.5 84 50 18 36 M36×2,0 5

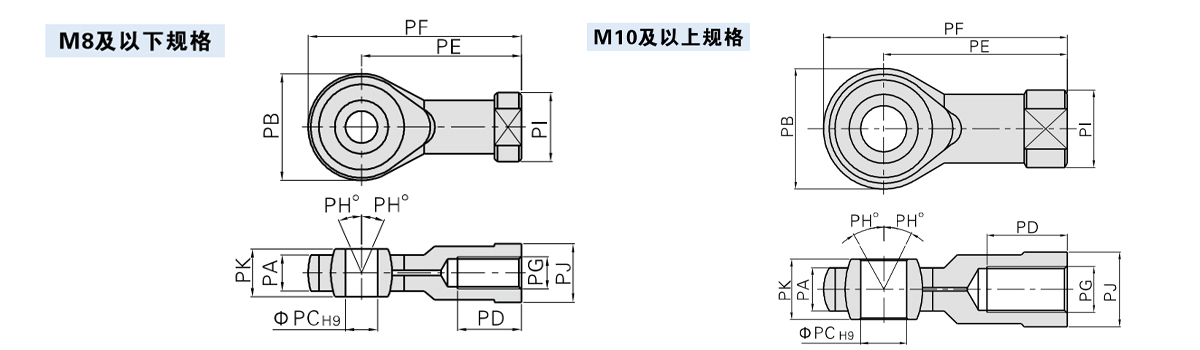

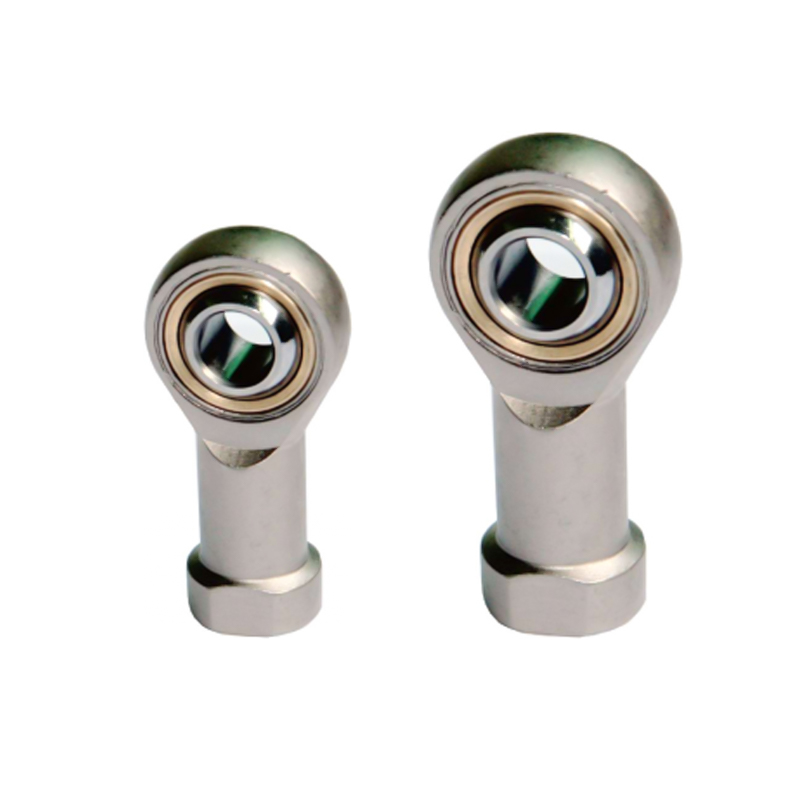

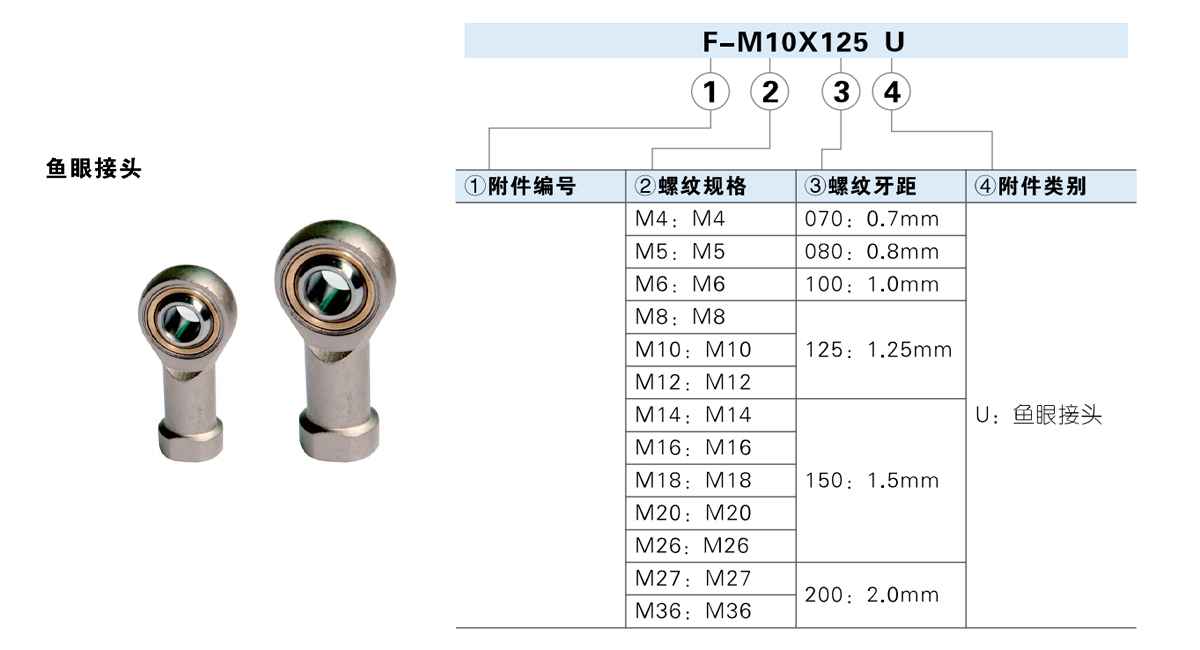

    Modelo/Símbolo PA OP PC DP Educação Física PF PG PH PI PJ PC
    F-M4X070U 6 18 5 10 27 36 M4×0,7 13 12.5 10 8
    F-M5X080U 6 18 5 10 27 36 M5×0,8 13 12.5 10 8
    F-M6X100U 6.8 20 6 12 30 40 M6×1,0 13 13 11 9
    F-M8X125U 9 24 8 16 36 48 M8×1,25 13 16 14 12
    F-M10X125U 11 26 10 20 43 56 M10×1,25 13 19 17 14
    F-M12×125U 12 32 12 22 50 66 M12×1,25 13 22 19 16
    F-M14X150U 14 36 14 28 57 75 M14×1,5 13 25 22 19
    F-M16X150U 15 40 16 28 64 84 M16×1,5 15 27 22 21
    F-M18X150U 16.5 46 18 30 71 94 M18×1,5 15 31 27 23
    F-M20X150U 18 46 20 33 77 100 M20×1,5 15 34 30 25
    F-M26×150U 22 60 25 48 94 124 M26×1,5 15 42 36 31
    F-M27×200U 25 70 30 51 110 145 M27×2,0 15 50 41 37
    F-M36X200U 27.5 80 35 56 125 165 M36×2,0 15 57.5 50 43
