Válvula Solenóide

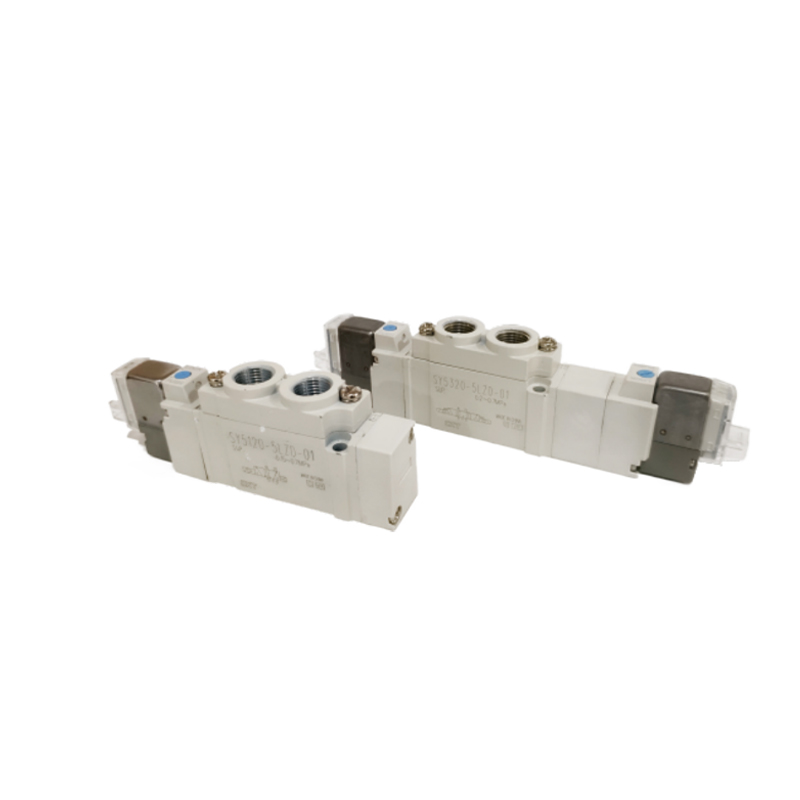

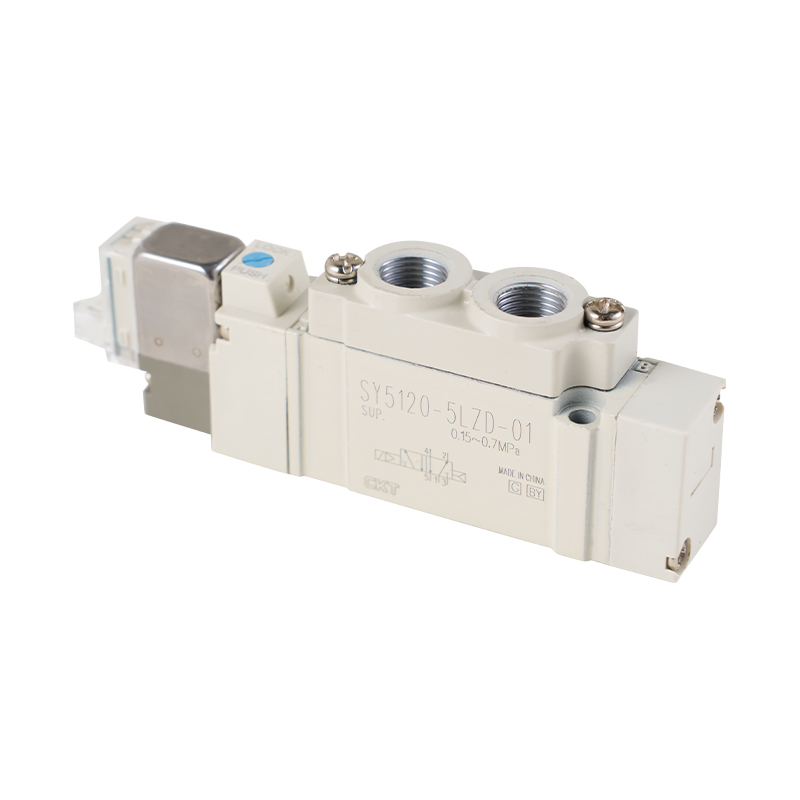

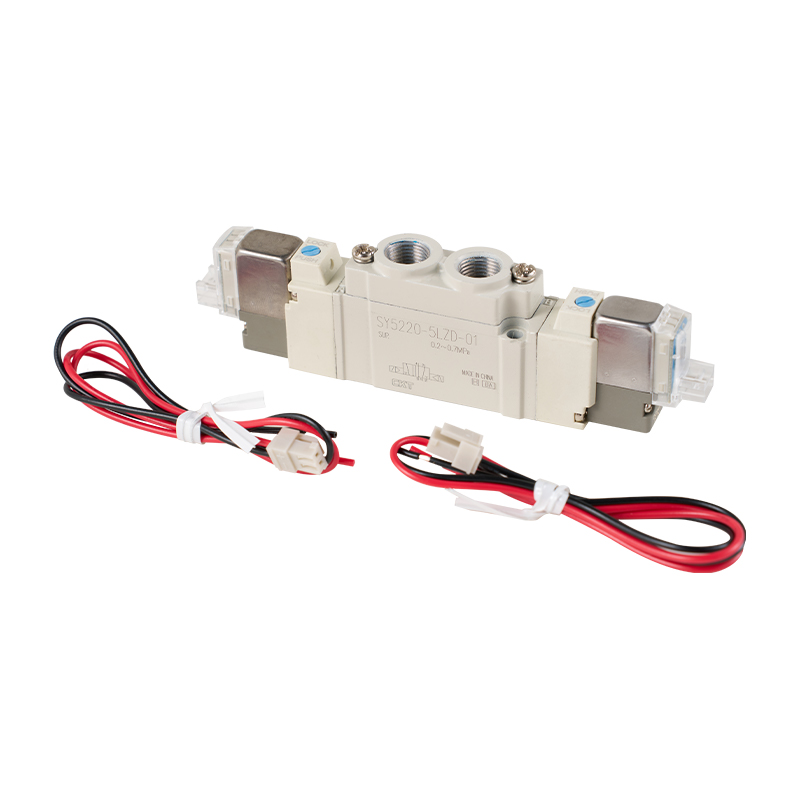

Tipo de tubulação direta da válvula solenóide de 5 vias da série SY/tipo único

A válvula solenóide de 5 vias da série SY tipo de tubulação direta/tipo único é um atuador básico adequado para sistemas de controle pneumático. Ele adota um design de estrutura monolítica, suporta conexão direta de tubos e simplifica o processo de instalação e configuração do sistema.

Principais características:
Arquitetura compacta e expansão flexível: Sua estrutura física miniaturizada economiza significativamente espaço no equipamento, e sua estrutura modular suporta combinação rápida com uma base padrão, facilitando a construção de um sistema de ilha de válvulas integrado com controle centralizado.

Características eficientes de transmissão de fluidos: O canal de fluxo interno é topologicamente otimizado para suprimir efetivamente a perda de energia de pressão, melhorar a eficiência do fluxo médio e ajudar a reduzir o nível geral de consumo de energia do sistema.

Soluções diversificadas de configuração de interface: Fornece duas formas de interface padrão: conexão rosqueada e plug-in rápido, que pode se adaptar aos requisitos de conexão de pipeline sob diferentes condições de trabalho e aumentar a compatibilidade da implantação no local.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Sem artigo anterior
PRÓXIMO：Válvula solenóide de 3 vias de ação direta série 35 MAC
  • Série SY3000 SY5000 SY7000
    Usando fluidos Atmosfera
    Tipo de piloto interno
    Faixa de pressão operacional
    MPa     		Controle elétrico único de 2 posições 0,15~0,7
    Controle elétrico duplo de 2 posições 0,1~0,7
    Temperatura ambiente e temperatura média ℃ -10~50(Mas não congelado)
    Frequência máxima de operação Hz Controle elétrico único de 2 posições, double electric control 10 5 5 5
    3 posições 3 3 3 3
    Método de operação manual Tipo de botão sem travamento, tipo de travamento rotativo com ferramenta rotativa pressionada, tipo de travamento rotativo com pressão manual
    Método de ventilação da válvula piloto Ventilação centralizada das válvulas principal e piloto
    Fornecimento de petróleo Não
    Posição de montagem Liberdade
    Nãote) Shock/vibration resistance m/s² 150/30
    Construção protetora À prova de poeira (IP65 para tipo de soquete DIN e tipo de conector M8)
    Nãote) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Resistência à vibração: Ao longo da direção axial do carretel da válvula principal e do núcleo de ferro móvel e perpendicular à direção axial, sob cada condição de energização e não energização, o teste de vibração é realizado de acordo com 45~2000Hz, e não há mau funcionamento (para o valor inicial).

  • Especificações do solenóide
    Tensão nominal da bobina V CC 24,12.
    AC50%Hz 220
    Flutuação de tensão permitida
    Consumo de energia W DG Padrão 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Com circuito de economia de energia 0,1((com luz)
    ※Potência aparente VA AC 220 V
    [230 V]     		1,30 (com luzes: 1,34)
    [1,42 (com luzes: 1,46]     		1,27 (com luzes: 1,46)
    [1,39 (com luzes: 1,60)]
    Circuito de proteção contra sobretensão Diodo (tipo soquete DIN, tipo não polarizado como resistor variável)
    Luz indicadora LED (Neon para tomada DIN tipo AC)
    Tempo de resposta
    SY3000 SY5000 SY7000
    Função Tempo de resposta ms (a 0,5 MPa) Função Tempo de resposta ms (a 0,5 MPa) Função Tempo de resposta ms (a 0,5 MPa)
    Sem lâmpadas indicadoras e sobretensão
    Circuitos de proteção     		Sem lâmpadas indicadoras e sobretensão
    Circuitos de proteção     		Sem lâmpadas indicadoras e sobretensão
    Circuitos de proteção
    Controle elétrico único de 2 posições Menos de 12 Controle elétrico único de 2 posições Menos de 19 Controle elétrico único de 2 posições Menos de 31
    Controle elétrico duplo de 2 posições Menos de 10 Controle elétrico duplo de 2 posições Menos de 18 Controle elétrico duplo de 2 posições Menos de 27A
    Características de Fluxo/Tabelas de Massa
    Modelo /Série SY3000
    Válvula
    Modelos     		Função Calibre do receptor Características da taxa de fluxo Qualidade g
    1、5.3
    P.EA.EB)     		4,2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direto
    Saída     		formato L,
    Formato M
    Encaixado     		Formato W
    M8
    Montagem
    C[dm³
    barra)]     		b CV C[dm³
    barra)]
    SY3□20
    -□-M5     		2 bits Controle elétrico único
    Controle elétrico duplo     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Modelo / Série SY5000
    Válvula
    Modelos     		Função Calibre do receptor Características da taxa de fluxo Qualidade g
    1、5.3
    P.EA.EB)     		4,2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direto
    Saída     		formato L,
    Formato M
    Encaixado     		Formato W
    M8
    Montagem
    C[dm³
    barra)]     		b CV C[dm³
    barra)]
    SY5□20
    -□-01     		2 bits Controle elétrico único
    Controle elétrico duplo     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Modelo /Série SY7000
    Válvula
    Modelos     		Função Calibre do receptor Características da taxa de fluxo Qualidade g
    1、5.3
    P.EA.EB)     		4,2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direto
    Saída     		formato L,
    Formato M
    Encaixado     		Formato W
    M8
    Montagem
    C[dm³
    barra)]     		b CV C[dm³
    barra)]
    SY7□20
    -□-02     		2 bits Controle elétrico único
    Controle elétrico duplo     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

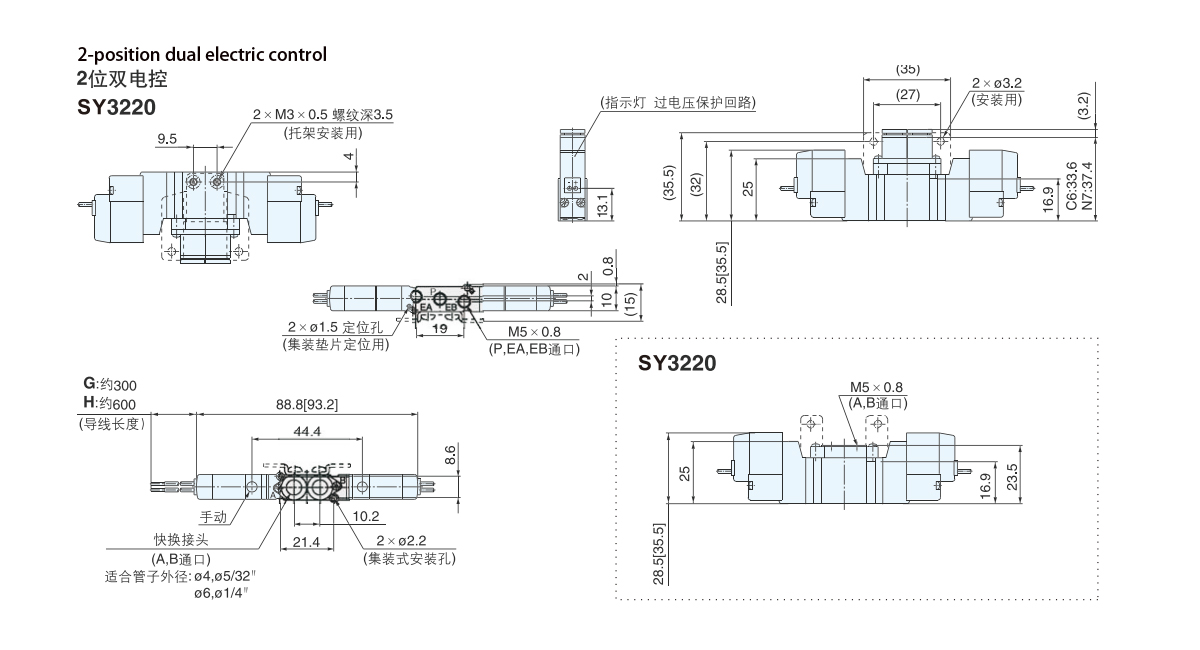

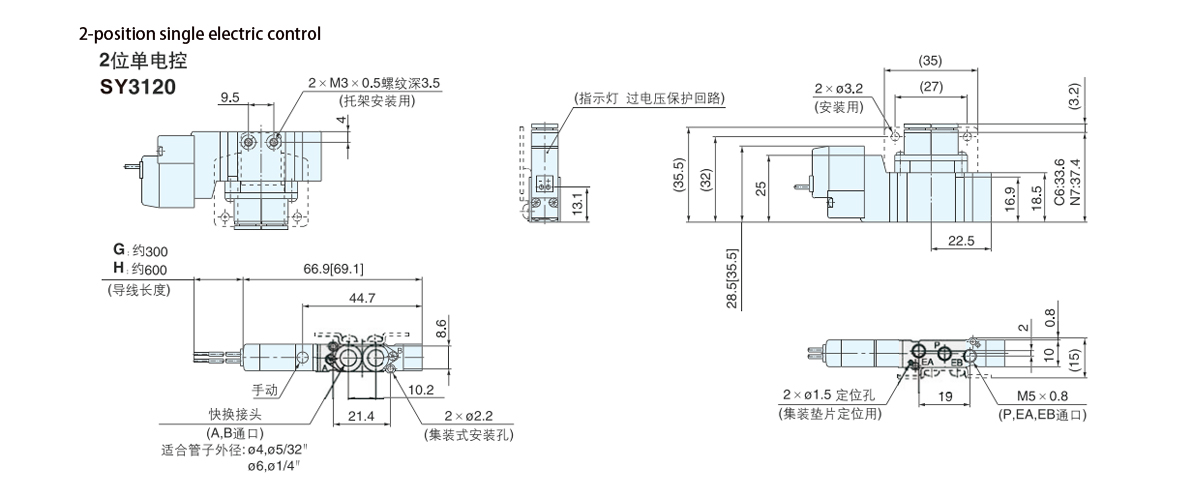

  • Dimensões externas da série SY3000

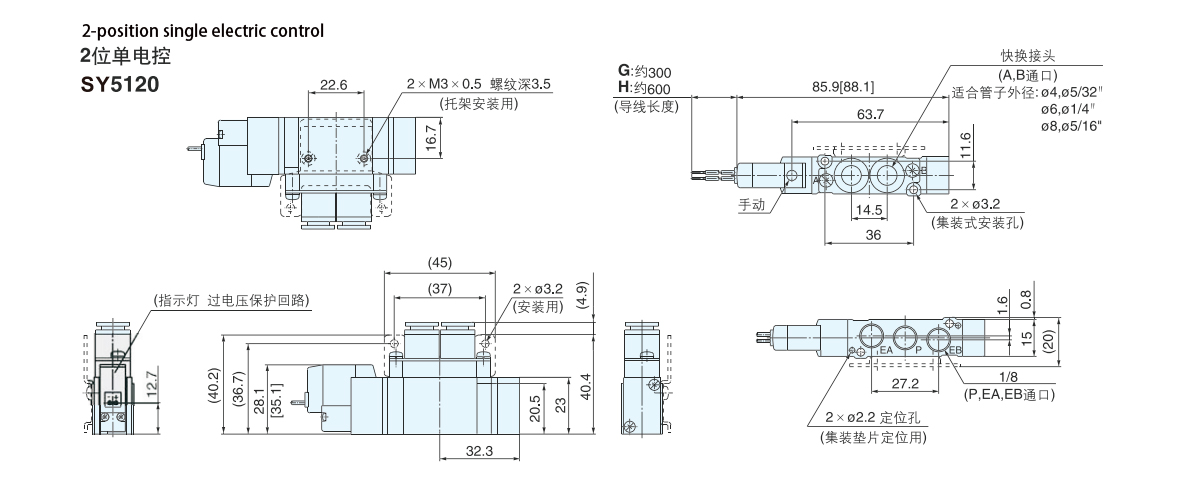

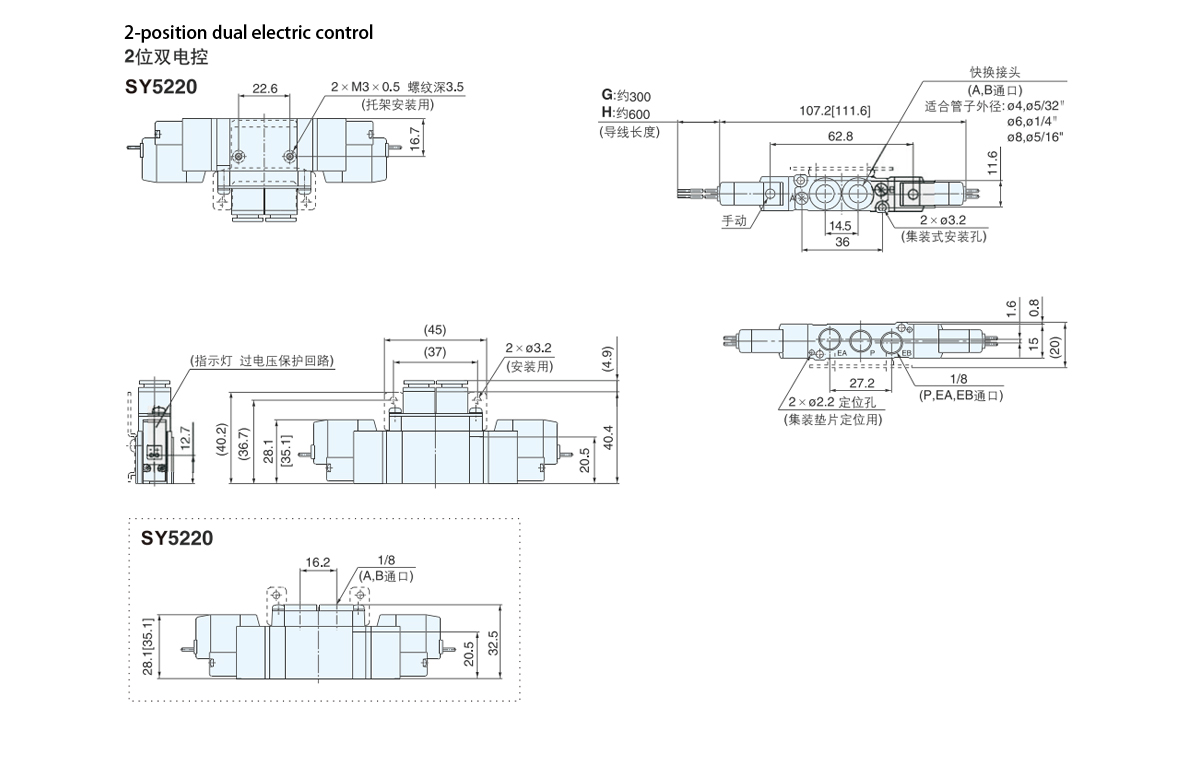

    Dimensões externas da série SY5000

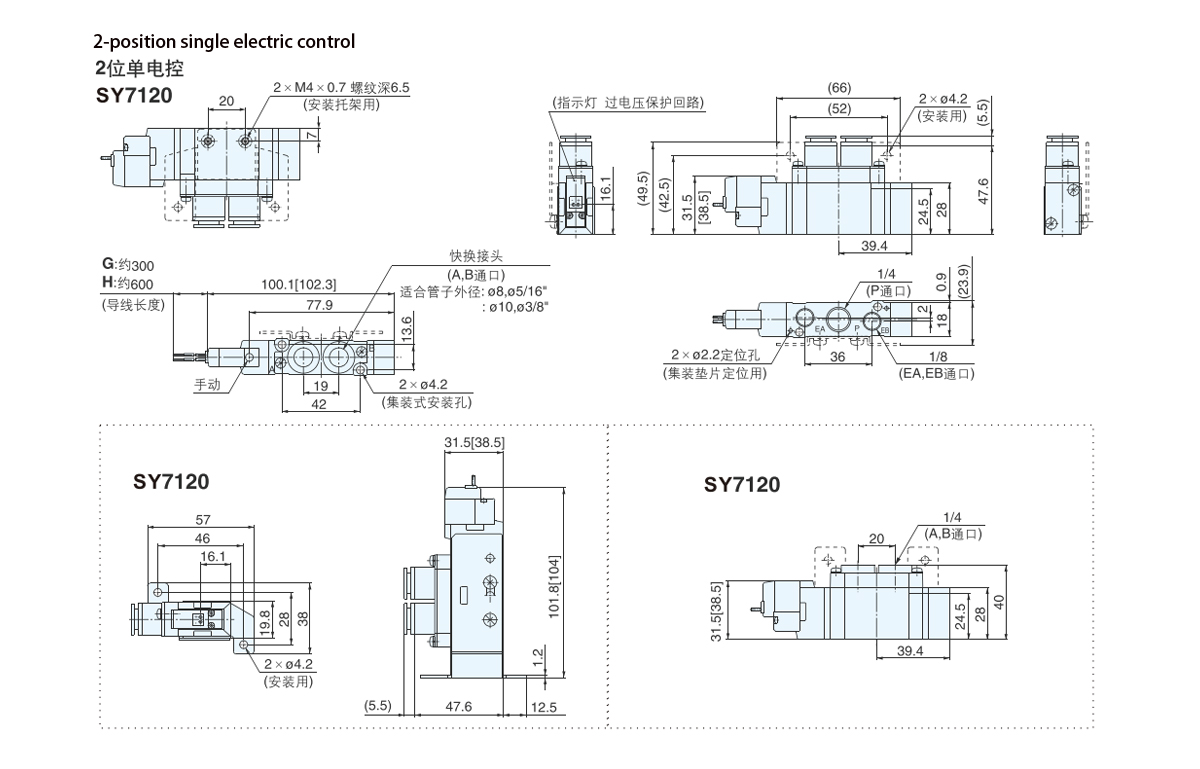

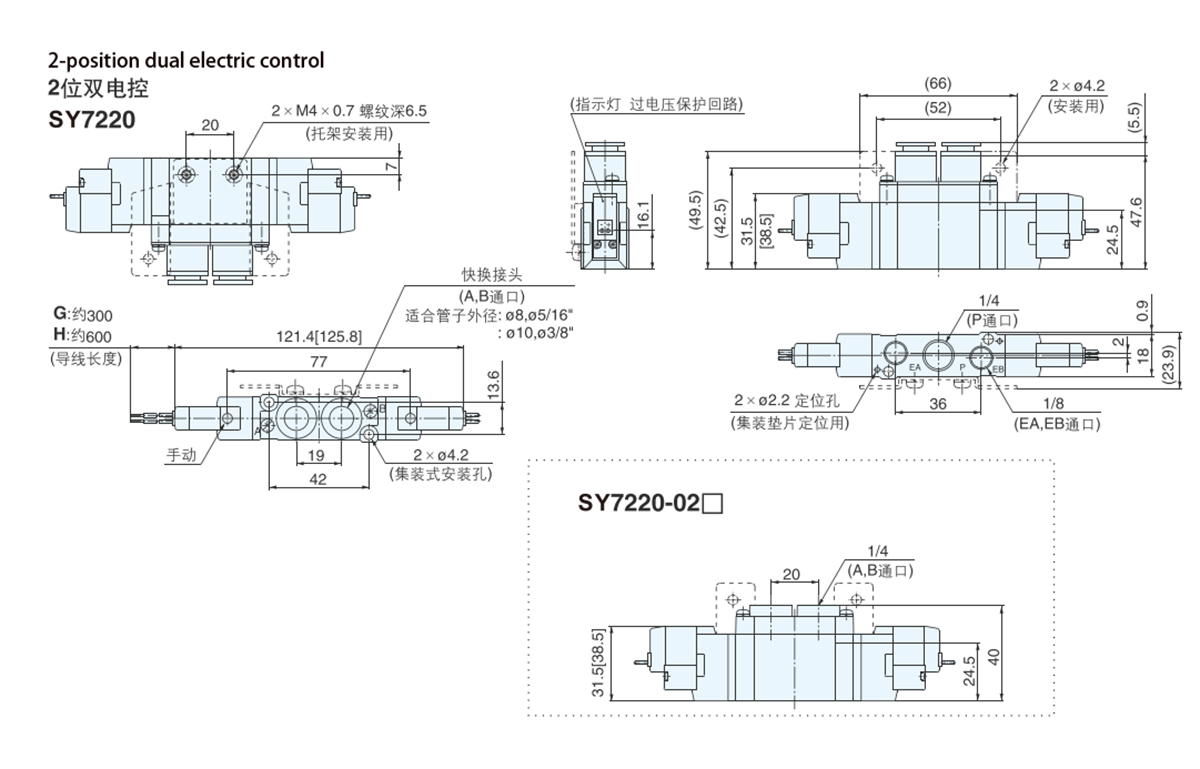

    Dimensões externas da série SY7000
