O que é um cilindro de ar? Tipos, usos e como funcionam

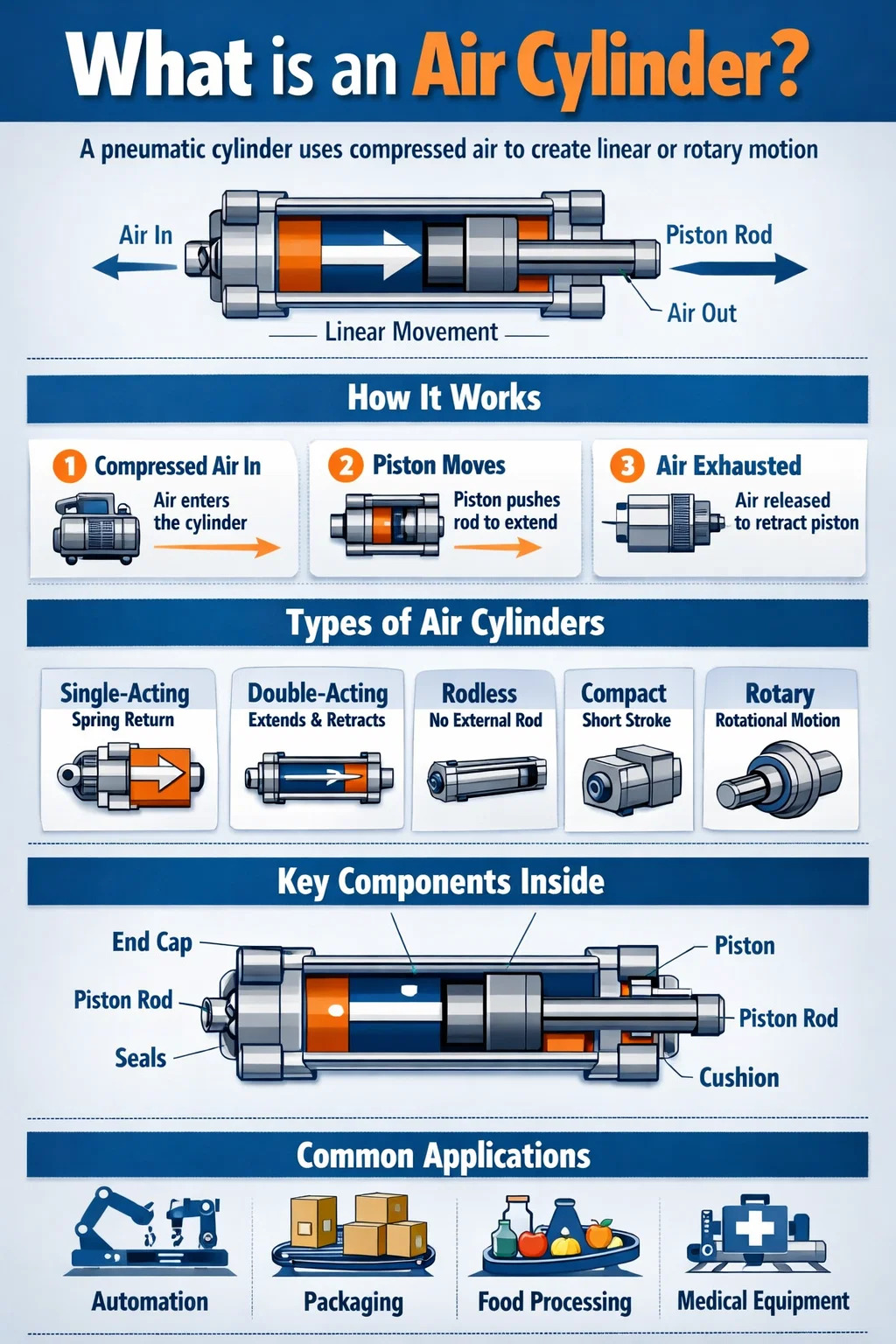

O que é um cilindro de ar?

Um cilindro de ar – também chamado de cilindro pneumático – é um dispositivo mecânico que utiliza ar comprimido para produzir movimento e força linear ou rotativa. Ele converte a energia potencial armazenada no ar pressurizado em trabalho mecânico controlado. Em termos mais simples: você empurra o ar comprimido para dentro e o cilindro empurra algo – uma braçadeira, uma prensa, uma válvula, uma porta – com uma quantidade de força precisa e repetível.

Os cilindros de ar estão entre os atuadores mais utilizados na automação industrial. Eles aparecem em linhas de montagem, máquinas de embalagem, fabricação automotiva, processamento de alimentos, equipamentos médicos e inúmeros outros sistemas. Sua popularidade vem de uma combinação de simplicidade, baixo custo, alta velocidade e limpeza inerente em comparação com alternativas hidráulicas.

Um cilindro pneumático padrão consiste em um cilindro cilíndrico, um pistão, uma haste de pistão, tampas, vedações e portas para entrada e saída de ar. Quando o ar comprimido - normalmente em 60 a 120 PSI (4 a 8 bar) na maioria dos ambientes industriais – entra em um lado do pistão, cria um diferencial de pressão que aciona o pistão e sua haste em uma direção. Liberar ou redirecionar o ar reverte ou retrai o movimento.

Este mecanismo fundamental permaneceu praticamente inalterado durante mais de um século, mas a produção moderna aprimorou os cilindros de ar para operar com tolerâncias medidas em micrômetros, ciclos de vida superiores a 20 milhões de golpes e tempos de resposta de apenas alguns milissegundos.

Como funciona um cilindro de ar: a mecânica central

Compreender como um cilindro pneumático funciona requer observar a pressão, a área e a força em conjunto. A força de saída que um cilindro produz é determinada por uma fórmula simples:

Força (F) = Pressão (P) × Área (A)

Por exemplo, um cilindro com diâmetro interno de 50 mm possui uma área de pistão de aproximadamente 19,6 cm². A uma pressão de alimentação de 6 bar (87 PSI), produz uma força de impulso teórica de aproximadamente 1.178 Newtons (cerca de 265 lbf) . A força no mundo real é um pouco menor devido ao atrito e à resistência da vedação, normalmente em torno de 80–90% do valor teórico.

Operação passo a passo

1. Um compressor gera e armazena ar comprimido em um tanque reservatório.
2. Uma válvula de controle direcional (geralmente uma válvula 4/2 ou 5/2) direciona o ar para a porta apropriada no cilindro.
3. O ar comprimido entra na câmara do cilindro e empurra a face do pistão.
4. O pistão se move, empurrando a haste para fora (curso de extensão).
5. A válvula muda, enviando ar para o lado oposto e esgotando a primeira câmara.
6. O pistão retorna à sua posição inicial.

A velocidade é controlada por válvulas de controle de fluxo (também chamadas de válvulas de agulha ou válvulas borboleta), que restringem a rapidez com que o ar pode entrar ou sair da câmara do cilindro. Os recursos de amortecimento incorporados nas tampas das extremidades retardam o pistão próximo ao final do curso para evitar danos por impacto – uma consideração importante quando as cargas são pesadas ou os cursos são longos.

Tipos de cilindros de ar e suas diferenças

Nem todos os cilindros pneumáticos são iguais. O tipo selecionado para qualquer aplicação depende do movimento necessário, do espaço disponível, das características da carga e das condições ambientais. Aqui estão as categorias mais comumente usadas:

Cilindros de Ação Simples

Um cilindro de ação simples usa ar comprimido para mover o pistão em apenas uma direção. O movimento de retorno é realizado por uma mola interna ou por uma carga externa (gravidade, por exemplo). Esses cilindros possuem apenas uma porta de ar. Eles são mais simples, utilizam menos ar por ciclo e são ideais para aplicações de fixação, estampagem e retenção onde a força de trabalho é necessária apenas em uma direção. Os tamanhos de furo comuns variam de 8 mm a 100 mm , com comprimentos de curso normalmente de até 200 mm devido às limitações da mola.

Cilindros de dupla ação

O tipo mais utilizado em automação industrial. Um cilindro de dupla ação utiliza ar comprimido para os cursos de extensão e retração. Duas portas de ar – uma em cada lado do pistão – permitem o controle independente de cada direção. Isso fornece força motorizada em ambas as direções, tornando-o adequado para empurrar, puxar, levantar, pressionar e qualquer aplicação que exija controle ativo do curso de retorno. Os tamanhos dos furos podem variar de 6 mm a mais de 500 mm , e os cursos podem se estender por vários metros em projetos especializados.

Cilindros sem haste

Em vez de uma haste de pistão convencional que se estende de uma extremidade, um cilindro sem haste transmite movimento através de um acoplamento mecânico ou magnético ao longo da parte externa do cilindro. Este projeto requer aproximadamente metade do comprimento de instalação de um cilindro convencional para o mesmo curso, tornando-o valioso em espaços apertados. Cilindros sem haste são comuns em sistemas pick-and-place, automação de pórticos e mesas deslizantes.

Cilindros Compactoos e de Curso Curto

Também chamados de cilindros planos ou cilindros tipo panqueca, são projetados para cursos muito curtos - muitas vezes 1 mm a 50 mm – em espaços restritos. Seu formato discreto os torna favoritos na fabricação de eletrônicos, manuseio de PCB e montagem de dispositivos médicos, onde o espaço é escasso.

Atuadores Rotativos

Embora a maioria das pessoas associe os cilindros de ar ao movimento linear, os atuadores pneumáticos rotativos convertem o ar comprimido em movimento angular. Eles são usados ​​para girar válvulas, posicionar peças ou acionar tabelas de índices. Ângulos de rotação comuns são 90°, 180° e 270° , embora também existam versões de rotação contínua.

Cilindros Tandem

Dois cilindros conectados em série compartilhando a mesma haste. Esta configuração duplica aproximadamente a força de saída sem aumentar o diâmetro do furo – útil quando é necessária alta força, mas o diâmetro de instalação é restrito.

Cilindros Multi-Posições

Os cilindros padrão oferecem duas posições: totalmente estendido e totalmente retraído. Os cilindros de múltiplas posições (ou de múltiplos estágios) combinam dois ou mais cilindros para atingir três ou quatro posições discretas ao longo do curso. Isso é útil para operações de indexação, posicionamento de peças e montagem que exigem vários pontos de parada sem controle servo.

Componentes principais dentro de um cilindro pneumático

Cada cilindro de ar — independentemente do tipo ou tamanho — é construído com vários componentes críticos. Compreender essas peças ajuda na especificação, manutenção ou solução de problemas de um cilindro em campo.

• Barril (tubo do cilindro): O corpo principal que contém o pistão e orienta seu percurso. Geralmente feito de tubos de liga de alumínio, aço inoxidável ou aço carbono com uma superfície interna afiada com precisão. A rugosidade da superfície é normalmente mantida em Ra 0,4–0,8 µm para minimizar o desgaste da vedação.
• Pistão: O componente em forma de disco que separa as duas câmaras de ar dentro do cano. Ele transfere pressão pneumática em força mecânica na haste. Os pistões possuem anéis de vedação ou vedações labiais para evitar vazamento de ar entre as câmaras.
• Haste do pistão: Um eixo de aço retificado com precisão (geralmente cromado ou anodizado) preso ao pistão e se estendendo através de uma ou ambas as tampas. O diâmetro da haste é dimensionado para resistir à flambagem sob carga compressiva — normalmente usando a fórmula de flambagem de coluna de Euler para cursos mais longos.
• Tampas finais (cabeça e tampa): Feche as duas extremidades do cano. A tampa da extremidade do lado da haste (cabeça) contém a vedação da haste e a vedação do limpador. A tampa do lado cego (tampa) pode incluir válvulas de amortecimento e portas de ar.
• Selos: Talvez os componentes mais críticos para a manutenção. As vedações do pistão evitam vazamentos entre câmaras; as vedações da haste evitam vazamentos externos; as vedações do limpador (também chamadas de vedações do raspador) impedem a entrada de poeira e contaminantes. Os materiais de vedação comuns incluem NBR (nitrila), poliuretano, PTFE e Viton – cada um adequado para diferentes faixas de temperatura e meios.
• Válvulas de amortecimento: Válvulas de agulha ajustáveis embutidas nas tampas das extremidades que prendem uma pequena bolsa de ar à frente do pistão próximo ao final do curso, desacelerando-o gradualmente. Sem amortecimento, os cilindros que operam em alta velocidade com cargas pesadas podem gerar forças de impacto superiores 10 kN , causando desgaste prematuro ou danos estruturais.
• Rolamento da Haste (Bucha): Uma superfície de rolamento de baixo atrito na tampa da cabeça que guia a haste e absorve cargas laterais. Freqüentemente feito de bronze sinterizado ou polímero autolubrificante do tipo IGUS.
• Sensores de posição/interruptores magnéticos: Muitos cilindros incluem uma ranhura externa para montagem de interruptores reed ou sensores de efeito Hall que detectam um ímã embutido no pistão. Eles fornecem feedback de posição – sinais totalmente estendidos ou totalmente retraídos – sem qualquer penetração no corpo do cilindro.

Especificações principais a serem compreendidas ao selecionar um cilindro de ar

Escolher o cilindro pneumático certo para uma aplicação é mais complexo do que parece à primeira vista. Errar nas especificações pode resultar em força insuficiente, falha prematura da vedação, empenamento da haste ou tempos de ciclo inadequados. Aqui estão os parâmetros que mais importam:

Diâmetro do furo

O diâmetro interno do cano. Este é o principal determinante da força de produção. Os tamanhos de furo padrão seguem ISO 6432 (para diâmetros de furo de 8 a 25 mm) e ISO 15552 (para diâmetros de furo de 32 a 320 mm). Os tamanhos comuns incluem 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 e 200 mm. Um diâmetro maior significa mais força na mesma pressão, mas também mais consumo de ar por ciclo.

Comprimento do curso

A distância total de deslocamento da haste do pistão, desde totalmente retraída até totalmente estendida. Os cursos padrão geralmente estão disponíveis em incrementos de 25 mm, embora comprimentos personalizados sejam comuns. Cursos mais longos aumentam o risco de empenamento da haste e exigem a verificação da carga de empenamento do cilindro em relação à força de compressão aplicada.

Pressão Operacional

A maioria dos cilindros pneumáticos industriais são classificados para 1 a 10 bar (14,5 a 145 PSI) pressão de trabalho. O suprimento de ar mais comum para a planta é de 6–7 bar. Sempre confirme a classificação de pressão operacional máxima de um cilindro antes da instalação – excedê-la pode romper as vedações ou deformar as tampas das extremidades.

Diâmetro da haste e resistência à flambagem

Para cargas de compressão (empurrão), a haste deve ser verificada quanto a flambagem, especialmente em cursos longos. A carga compressiva segura depende do diâmetro da haste, do comprimento de flambagem livre e da configuração de montagem. Um cilindro com haste de 20 mm e comprimento livre de 800 mm só pode manusear com segurança 3–4kN em compressão - significativamente menor do que sua força teórica no pistão.

Temperatura operacional

Cilindros padrão com vedações NBR operam entre -20°C e 80°C . Para temperaturas mais altas (até 200°C), são necessárias vedações de Viton ou PTFE. As variantes de qualidade alimentar e para salas limpas utilizam materiais e tratamentos de superfície especiais para atender aos padrões sanitários e de contaminação.

Estilo de montagem

A forma como um cilindro é montado na estrutura da máquina tem implicações significativas na distribuição e alinhamento da carga. Os estilos de montagem comuns incluem:

• Montagem de pé/flange: Montagem rígida e fixa. Melhor para cargas lineares puras sem variação angular.
• Montagem na manilha (pivô traseiro): Permite que o cilindro gire, acomodando cargas que mudam de ângulo durante o curso.
• Montagem em munhão: Pivôs laterais, adequados para aplicações pesadas com movimento angular significativo.
• Acessórios de extremidade de haste: Os olhais esféricos da haste ou as extremidades da haste da manilha na ponta permitem o alinhamento angular no ponto de conexão da carga.

Onde os cilindros de ar são usados: aplicações no mundo real

Os cilindros pneumáticos aparecem em praticamente todos os setores que envolvem movimentação automatizada. Sua velocidade, simplicidade e limpeza (o ar de exaustão é apenas ar, não óleo) fazem deles o atuador preferido em inúmeros ambientes.

Automação de Fabricação e Montagem

Nas fábricas automotivas, os cilindros pneumáticos acionam dispositivos robóticos de soldagem, fixadores de peças, ferramentas de ajuste por pressão e desviadores de transportadores. Uma única linha de montagem pode conter centenas a milhares de cilindros de ar operando a taxas de ciclo de 30 a 120 ciclos por minuto . A repetibilidade do posicionamento pneumático — com posições finais de parada rígida — os torna confiáveis ​​para produção de alto volume.

Máquinas de embalagem

Máquinas de envase, cabeçotes tampadores, aplicadores de etiquetas, montadores de caixas e seladoras de caixas, todos dependem de cilindros pneumáticos para movimentos rápidos e repetíveis. Uma linha de engarrafamento operando a 600 garrafas por minuto fará o ciclo de seu cilindro de enchimento 10 vezes por segundo – colocando demandas extremas na vida útil da vedação e no tempo de resposta da válvula.

Processamento de Alimentos e Bebidas

Cilindros de aço inoxidável com selos em conformidade com a FDA são usados em porcionamento de carne, máquinas de panificação, processamento de laticínios e classificação de vegetais. A capacidade de lavar o equipamento com água e agentes de limpeza sem danificar o atuador é uma vantagem crítica sobre as alternativas hidráulicas neste ambiente.

Equipamentos Médicos e Farmacêuticos

Cilindros compatíveis com salas limpas feitos de alumínio anodizado ou aço inoxidável com vedações de baixa liberação de gases aparecem em prensas de comprimidos, equipamentos de enchimento de seringas e analisadores de diagnóstico. Esses cilindros devem atender a padrões rigorosos de contaminação e geralmente operam com ar com qualidade de instrumento filtrado a 0,01 µm .

Construção e Equipamentos Pesados

Embora as grandes máquinas de construção utilizem principalmente cilindros hidráulicos devido à sua relação força/tamanho superior, os cilindros pneumáticos aparecem em freios a ar para caminhões e trens, martelos pneumáticos, ferramentas de rebitagem e mecanismos de operação de portas. O ar comprimido a 8–10 bar pode gerar forças de travagem suficientes para parar um camião articulado de 40 toneladas de forma fiável em condições molhadas e poeirentas.

Impressão e manuseio de papel

As impressoras offset rotativas, as impressoras alimentadas por folha e as máquinas de conversão de papel usam cilindros pneumáticos para ajuste do rolo de nip, ativação/desativação de impressão, controle de fonte de tinta e mecanismos de pinça. A velocidade da atuação pneumática corresponde às altas velocidades de funcionamento das prensas modernas - algumas operando a mais de 15.000 folhas por hora .

Máquinas Agrícolas

Plantadoras, pulverizadores e equipamentos de colheita usam cilindros de ar para fechamento da dosagem de sementes, dobramento da barra de pulverização e controle da porta traseira. A robustez em ambientes externos com poeira, lama e variações de temperatura de -30°C no armazenamento no inverno a 50°C na operação em campo no verão é um requisito fundamental para componentes pneumáticos agrícolas.

Cilindros de Ar vs. Cilindros Hidráulicos vs. Atuadores Elétricos

Quando os engenheiros selecionam um tipo de atuador, eles comparam os cilindros pneumáticos com duas alternativas principais: cilindros hidráulicos e atuadores elétricos (estágios lineares acionados por servo ou passo a passo). Cada tecnologia tem um ponto ideal distinto.

A eficiência energética dos sistemas pneumáticos — frequentemente citada em torno 10–15% geral ao levar em conta a ineficiência do compressor, as perdas de distribuição e as perdas de exaustão - é a sua fraqueza mais significativa no contexto da fabricação moderna com consciência energética. No entanto, o baixo custo unitário, a confiabilidade e a ampla disponibilidade da infraestrutura de ar comprimido da planta continuam a fazer dos cilindros pneumáticos o padrão prático para aplicações de alta velocidade e força moderada.

Os atuadores elétricos são cada vez mais competitivos para aplicações que exigem posicionamento intermediário preciso, controle de força ou perfis de movimento programáveis ​​– recursos que os cilindros pneumáticos padrão não conseguem igualar sem adicionar válvulas proporcionais e sensores de feedback, o que aumenta significativamente a complexidade e o custo.

O circuito pneumático: como os cilindros de ar se conectam a um sistema

Um air cylinder is only one part of a pneumatic circuit. To function correctly, it needs a properly designed system around it. Understanding the supporting components is essential for anyone specifying or maintaining pneumatic systems.

Unidade de Preparação de Ar (FRL)

A unidade FRL – Filtro, Regulador, Lubrificador – condiciona o ar comprimido antes que ele chegue ao cilindro. O filtro remove partículas e umidade; o regulador define a pressão de trabalho; o lubrificador (usado hoje com menos frequência com vedações autolubrificantes modernas) adiciona uma névoa fina de óleo para proteger os componentes internos. Operar um cilindro com ar sujo, úmido ou pressurizado incorretamente é a principal causa de falha prematura da vedação.

Válvulas de controle direcional

Válvulas direcionais operadas por solenóide — normalmente Configurações de 5/2 ou 5/3 vias — controlar qual porta de um cilindro de dupla ação recebe o ar fornecido e qual sai. Tempos de resposta de 5–15 milissegundos são típicos para válvulas solenóides padrão. Aplicações de alta velocidade podem usar válvulas operadas por piloto ou do tipo gatilho para comutação mais rápida.

Válvulas de controle de fluxo

Os controles de fluxo medido são a abordagem padrão para regulação de velocidade em cilindros pneumáticos. Eles restringem o fluxo de exaustão que sai do cilindro, o que cria uma contrapressão que amortece e controla a velocidade do pistão. Meter-in (restringindo a alimentação) é usado em situações específicas, mas pode causar velocidade inconsistente com cargas variadas.

Reguladores de Pressão e Válvulas de Segurança

Reguladores individuais no ponto de uso permitem que diferentes cilindros no mesmo sistema operem em pressões diferentes — por exemplo, uma força de fixação suave em uma peça frágil juntamente com uma operação de pressão de alta força. As válvulas de exaustão de segurança cortam o fornecimento de ar para zonas ou máquinas inteiras em situações de parada de emergência, liberando a energia armazenada com segurança.

Problemas comuns com cilindros de ar e como diagnosticá-los

Mesmo cilindros pneumáticos bem especificados e instalados corretamente encontram problemas ao longo do tempo. Conhecer os modos de falha mais comuns economiza tempo de diagnóstico e evita paradas não planejadas.

Vazamento de ar

Vazamentos externos ao redor da haste do pistão ou das conexões da porta geralmente são detectáveis pelo som ou pela aplicação de água com sabão e pela observação de bolhas. O vazamento interno após a vedação do pistão faz com que o cilindro se desloque ou não consiga manter a posição sob carga – audível como o ar escapando pela porta de exaustão quando o cilindro é comandado para segurar. A substituição do selo é o reparo padrão; kits de reposição estão disponíveis para a maioria dos cilindros padrão ISO.

Movimento lento ou inconsistente

Cilindros lentos são frequentemente causados por fluxo restrito de um filtro bloqueado, tubulação subdimensionada, controle de fluxo parcialmente fechado ou válvula direcional desgastada ou contaminada. Verifique a pressão de alimentação na porta do cilindro (não apenas no compressor) — quedas de pressão significativas em tubulações longas ou conexões subdimensionadas são comuns em fábricas onde o sistema de distribuição cresceu organicamente ao longo dos anos.

Pontuação da haste e desgaste prematuro da vedação

Cargas laterais — forças aplicadas perpendicularmente ao eixo do cilindro — aceleram o desgaste do rolamento da haste e da vedação. O cilindro foi projetado apenas para cargas axiais. Se a aplicação sujeitar a haste a carga lateral, uma guia linear ou rolamento externo deverá ser adicionado para suportar a carga fora do eixo. O ar contaminado (partículas ou água) também causa desgaste abrasivo no interior do cano.

Batidas no final do curso e danos por impacto

Quando um cilindro atinge o final do seu curso e o pistão impacta a tampa da extremidade com alta energia, ele gera ondas de choque, ruído e estresse mecânico. Ajustar as válvulas de amortecimento integradas (girando a agulha no sentido horário para aumentar a restrição) é o primeiro passo. Se o cilindro não tiver amortecimento, amortecedores externos ou controles de desaceleração ajustáveis ​​podem ser adicionados ao circuito.

O cilindro não consegue se mover

Um cilindro que não se move geralmente indica: falta de suprimento de ar (válvula que não muda, linha bloqueada, isolador fechado), pistão emperrado por corrosão (comum após longo armazenamento sem lubrificação) ou haste quebrada devido a carga lateral excessiva ou sobrepressão. Verificação sistemática – verifique a pressão na porta, confirme a troca da válvula com um indicador solenóide e, em seguida, inspecione o cilindro mecanicamente – isola a causa rapidamente.

Melhores práticas de manutenção para cilindros pneumáticos

Os cilindros de ar modernos são projetados para manutenção mínima, mas “mínimo” não é o mesmo que “zero”. Uma abordagem estruturada de manutenção preventiva prolonga significativamente a vida útil.

• Mantenha o ar limpo e seco: Drene a água do tanque do compressor e dos filtros regularmente. Instale um secador de ar refrigerado em sistemas em ambientes úmidos. Um ponto de orvalho de pressão de 3°C ou menos no cilindro é um bom alvo. A água no ar comprimido causa corrosão dentro do cilindro e incha as vedações de elastômero.
• Inspecione a condição da haste semanalmente: Arranhões na superfície cromada da haste danificam a vedação da haste em cada curso. Remova imediatamente as fontes de contato mecânico com a haste (respingos de solda, acessórios desalinhados) e substitua as hastes marcadas antes que elas destruam a vedação.
• Substitua as vedações de forma proativa: Muitas fábricas substituem kits de vedação de cilindro em intervalos fixos — normalmente a cada 2 a 3 anos em equipamentos de alto ciclo — em vez de esperar pela falha. O tempo de inatividade não planejado em uma linha de produção normalmente custa muito mais do que um kit de vedação e 30 minutos de mão de obra.
• Verifique o hardware de montagem: A vibração afrouxa os parafusos, os pinos de segurança e as contraporcas da extremidade da haste. Um pino de articulação solto pode permitir que um cilindro se mova lateralmente, gerando cargas laterais que aceleram o desgaste. Verifique o torque das ferragens de montagem trimestralmente em equipamentos de alto ciclo ou alta vibração.
• Monitore quanto a fluência ou desvio de posição: Um cilindro de dupla ação que sustenta uma carga estática não deve oscilar. Mudanças lentas de posição sob carga indicam desvio da vedação do pistão – um sinal de alerta de falha iminente antes que se torne uma preocupação de segurança ou defeito de qualidade.
• Mantenha cilindros sobressalentes ou kits de vedação à mão: Para cilindros de produção críticos, ter uma unidade sobressalente completa na prateleira reduz o MTTR (tempo médio de reparo) de horas para minutos. Cilindros ISO padrão de distribuidores estocados podem ser adquiridos rapidamente, mas unidades personalizadas ou especializadas podem ter prazos de entrega de várias semanas.

Inovações e tendências em tecnologia de cilindros pneumáticos

Embora o princípio básico de um cilindro pneumático não tenha mudado, os fabricantes continuam a refinar e ampliar a tecnologia de maneiras significativas.

Sensor de posição integrado e IO-Link

Sensores compatíveis com IO-Link instalados em cilindros padrão agora fornecem feedback contínuo de posição, diagnóstico (contagem de ciclos, temperatura, horas de operação) e parametrização através de uma interface digital de dois fios. Isso move o cilindro pneumático de um atuador “burro” para um componente inteligente de uma arquitetura da Indústria 4.0, permitindo manutenção preditiva e monitoramento remoto sem adicionar fiação dedicada.

Pneumática Proporcional

Válvulas proporcionais de pressão e fluxo, combinadas com transdutores de posição, permitem força em circuito fechado e controle de posição de cilindros de ar. Embora não correspondam à precisão da servoelétrica, esses sistemas podem alcançar repetibilidade de posicionamento de ±0,1 mm e aplicação de força controlada – capacidades anteriormente limitadas a atuadores hidráulicos ou elétricos. O custo permanece mais alto do que a simples pneumática liga/desliga, mas menor do que os sistemas servoelétricos completos.

Recuperação e Eficiência Energética

O ar comprimido é caro – gerar 1 kW de trabalho mecânico a partir do ar comprimido normalmente custa 7–8 vezes mais do que o mesmo trabalho de um motor elétrico. Isto impulsionou o desenvolvimento de sistemas de aumento de pressão, circuitos de economia de ar que cortam o fornecimento no meio do curso e sistemas de recuperação que capturam a energia de exaustão. Alguns fabricantes relatam economias de ar de 30 a 50% em circuitos otimizados.

Materiais leves e resistentes à corrosão

Alumínio anodizado de alta resistência, polímeros reforçados com fibra e cilindros de aço inoxidável reduzem o peso – importante em aplicações onde o cilindro é montado em uma peça móvel – enquanto resistem a produtos químicos agressivos de lavagem, névoa salina e exposição externa. Os cilindros de grau médico utilizam aço inoxidável eletropolido para eliminar possíveis fontes de contaminação.

Miniaturização

Os avanços na usinagem de precisão e na tecnologia de vedação aumentaram o diâmetro mínimo utilizável do furo dos cilindros de ar de produção para 2,5mm , com traços tão curtos quanto 1 mm. Esses microcilindros são usados ​​em equipamentos de diagnóstico médico, manuseio de semicondutores e aplicações de micromontagem onde cada grama e milímetro são importantes.
