Tipos de cilindros de ar: um guia completo

Quais são os diferentes tipos de cilindros de ar?

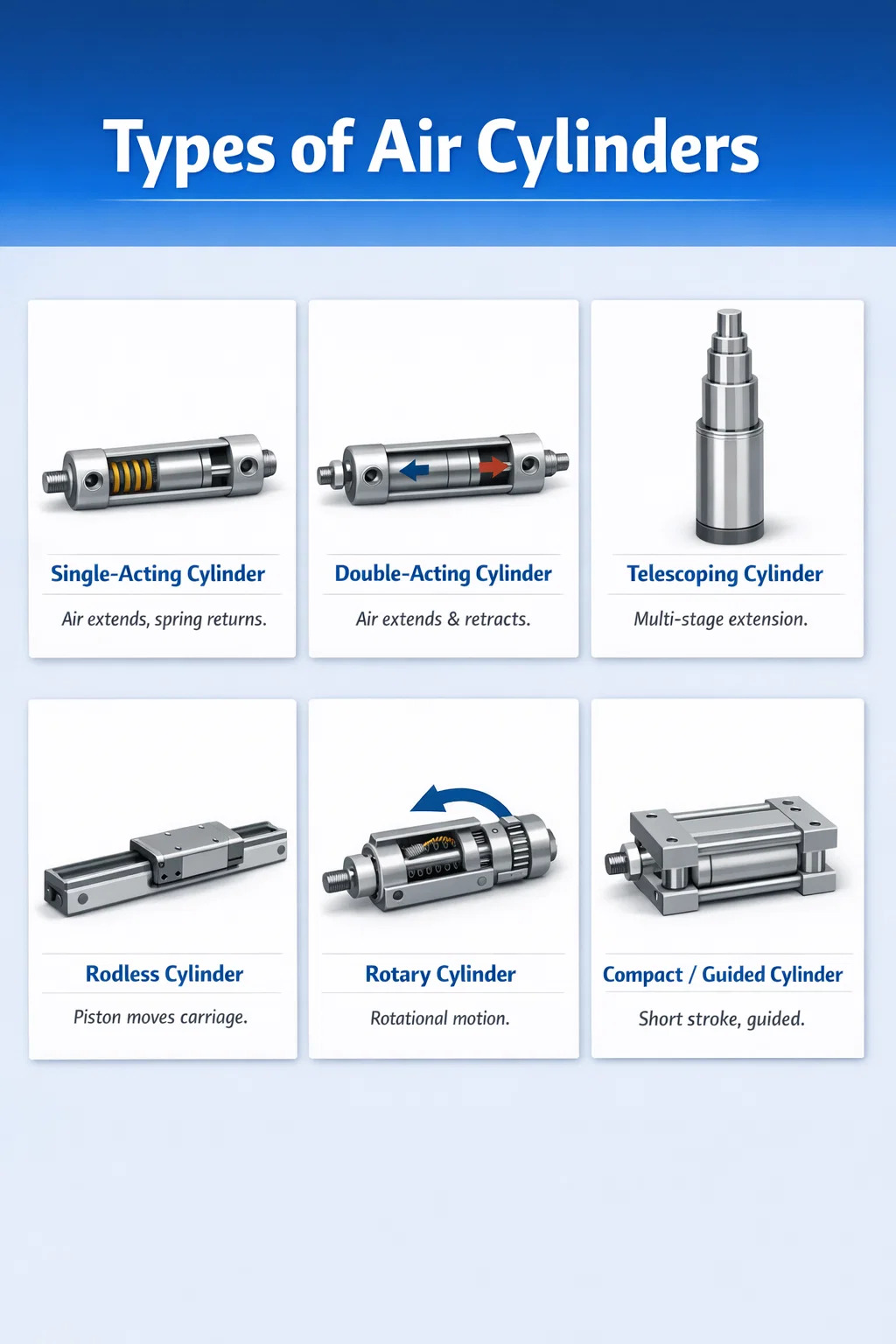

Cilindros de ar – também chamados de cilindros pneumáticos – convertem a energia do ar comprimido em movimento mecânico linear ou rotativo. Existem seis tipos principais de cilindros de ar usado em aplicações industriais, automotivas e de fabricação: cilindros de ação simples, cilindros de dupla ação, cilindros telescópicos, cilindros sem haste, cilindros rotativos e cilindros compactos/guiados. Cada tipo serve a uma finalidade mecânica distinta, e escolher o errado pode levar ao desgaste prematuro, desperdício de energia ou falha total do sistema.

Compreender essas categorias não é apenas acadêmico – o mercado global de cilindros pneumáticos foi avaliado em aproximadamente US$ 14,2 bilhões em 2023 e deverá crescer de forma constante até 2030, impulsionado pela demanda de automação em embalagens, processamento de alimentos e montagem automotiva. A seleção correta do cilindro impacta diretamente o tempo do ciclo, o consumo de energia e os intervalos de manutenção.

Cilindros pneumáticos de ação simples

Os cilindros de ação simples usam ar comprimido para mover o pistão apenas em uma direção. O curso de retorno é realizado por uma mola interna ou por uma força mecânica externa, como a gravidade. Estes estão entre os cilindros pneumáticos mais simples e econômicos disponíveis.

Como funcionam os cilindros de ação simples

O ar comprimido entra por uma única porta e empurra o pistão para frente. Quando a pressão do ar é liberada, a mola interna empurra o pistão de volta à sua posição original. Como uma mola realiza metade do trabalho, a força efetiva de saída é reduzida pela resistência da mola – normalmente entre 10% e 20% dependendo da rigidez da mola e do tamanho do cilindro.

Aplicativos comuns

• Fixação e fixação de peças durante a usinagem
• Operações de estampagem e puncionamento onde o curso de retorno não requer força
• Atuadores de portas e portões onde a gravidade auxilia no retorno
• Mecanismos de freio e dispositivos de travamento de segurança
• Equipamentos agrícolas, como semeadores e mecanismos de plantio

Os cilindros de simples ação são a escolha preferida quando o consumo de ar precisa ser minimizado, uma vez que o ar só é consumido no curso de trabalho. Em aplicações de alto ciclo que executam de 50 a 100 ciclos por minuto, isso se traduz em economias significativas de ar comprimido ao longo de um turno de produção.

Limitações a considerar

O comprimento do curso dos cilindros de simples ação é limitado porque cursos mais longos requerem molas mais longas, que ocupam espaço no furo e reduzem a área útil do cilindro. Na prática, a maioria dos fabricantes limita os cilindros com retorno por mola a cursos de 100 mm (aproximadamente 4 polegadas) ou menos. Além disso, um design de dupla ação torna-se mais prático.

Cilindros de ar de dupla ação

Os cilindros de dupla ação são o tipo de cilindro pneumático mais utilizado na automação industrial. Eles usam ar comprimido para impulsionar os cursos de extensão e retração, dando ao operador controle total sobre a força e a velocidade em ambas as direções.

Princípio de construção e operação

Um cilindro de dupla ação possui duas portas de ar – uma de cada lado do pistão. Quando o ar entra na porta da extremidade da tampa, o pistão se estende. Quando o ar é direcionado para a porta da extremidade da haste, o pistão se retrai. Uma válvula de controle direcional (geralmente uma válvula solenóide 4/2 ou 5/2) alterna o fluxo de ar entre as duas portas. Porque nenhuma mola está envolvida, a área de passagem total contribui para estender a força , tornando esses cilindros consideravelmente mais potentes do que seus equivalentes de ação simples com o mesmo diâmetro de furo.

Diferenças de cálculo de força entre traços

Uma distinção importante: as forças de extensão e retração não são iguais. No curso de extensão, a força é calculada usando a área total do furo. No curso de retração, a haste do pistão ocupa parte do furo, portanto a área efetiva – e portanto a força de retração – é um pouco menor. Para um cilindro com furo de 50 mm e haste de 20 mm a 6 bar, a força de extensão é de aproximadamente 1.178N enquanto a força de retração cai para aproximadamente 990N . Esta assimetria deve ser levada em consideração em projetos onde a força de retração é crítica.

Casos de uso típicos

• Automação pick-and-place em linhas de montagem
• Desviadores de transportadores e sistemas de classificação
• Grampos e ejetores para máquinas de moldagem por injeção
• Ferramentas robóticas de ponta de braço
• Soldagem de carrocerias automotivas e acessórios de prensagem

Cilindros pneumáticos de dupla ação estão disponíveis em diâmetros que variam de 8 mm a mais de 320 mm , cobrindo saídas de força de alguns newtons até dezenas de quilonewtons. Esta ampla gama os torna adaptáveis ​​a praticamente qualquer aplicação industrial.

Cilindros de ar telescópicos

Os cilindros telescópicos são projetados para aplicações onde é necessário um curso longo, mas o comprimento retraído (recolhido) deve permanecer curto. Eles conseguem isso usando vários tubos aninhados – chamados de estágios ou mangas – que se estendem sequencialmente um dentro do outro.

Projetos telescópicos de ação simples versus dupla ação

Os cilindros telescópicos estão disponíveis em configurações de ação simples e de dupla ação. As versões de ação simples são mais simples e baratas, mas dependem da gravidade ou do peso da carga para retração, tornando-as adequadas principalmente para elevação vertical. Os cilindros telescópicos de dupla ação podem se estender e retrair sob potência, permitindo montagem horizontal ou invertida - embora sua construção seja significativamente mais complexa e seu custo seja substancialmente mais alto.

Principais aplicações

• Caminhões basculantes e caçambas basculantes que exigem cilindros de 3 a 5 estágios
• Elevadores de tesoura e plataformas aéreas de trabalho
• Máquinas de palco de teatro e equipamentos de entretenimento
• Extensões de escada de caminhão de bombeiros

Um cilindro telescópico de três estágios com um comprimento colapsado de 600 milímetros pode alcançar um curso totalmente estendido de mais de 1.700 milímetros - quase três vezes o seu comprimento retraído. Esta eficiência espacial é impossível de alcançar com um cilindro convencional de haste única.

Redução de força entre estágios

Uma importante consideração de engenharia: cada estágio sucessivo em um cilindro telescópico tem um diâmetro menor que o anterior, o que significa a força de saída diminui à medida que o cilindro se estende ainda mais . Os projetistas devem dimensionar o cilindro com base na pior posição de carga, que geralmente ocorre na extensão total ou próxima a ela, quando a força está no mínimo.

Cilindros de ar sem haste

Os cilindros pneumáticos sem haste eliminam totalmente a haste do pistão tradicional, transmitindo o movimento do pistão para um carro externo ou deslizando através de uma fenda ou acoplamento magnético. Este projeto duplica o curso efetivo para um determinado comprimento de instalação em comparação com um cilindro de haste convencional, tornando-os extremamente valiosos em ambientes com espaço limitado.

Cilindros sem haste com ranhura mecânica

Em um projeto de ranhura mecânica (ou faixa), o corpo do cilindro possui uma ranhura longitudinal. O pistão interno é conectado a um carro externo através desta ranhura. Uma faixa flexível de metal ou plástico veda a ranhura em ambos os lados do ponto de conexão para evitar vazamento de ar. Esses cilindros podem suportar cargas laterais diretas e são adequados para aplicações que exigem alta precisão de orientação.

Cilindros sem haste acoplados magneticamente

Cilindros sem haste acoplados magneticamente usam um pistão interno selado equipado com fortes ímãs permanentes. Um carro externo equipado com ímãs opostos segue o movimento do pistão através da parede do cilindro sem qualquer fenda física. Este design completamente selado é ideal para ambientes de sala limpa, de qualidade alimentar e de lavagem porque não há abertura para entrada de contaminação ou saída de lubrificantes. A desvantagem é uma capacidade máxima de carga lateral menor em comparação com as versões com fenda.

Onde os cilindros sem haste se destacam

• Unidades de transferência linear em máquinas de embalagem e etiquetagem
• Sistemas de shuttle horizontais em centros de usinagem CNC
• Fabricação de dispositivos médicos onde a contaminação é uma preocupação
• Sistemas de pórtico e estágios de posicionamento multieixos

Cilindros sem haste padrão estão disponíveis com comprimentos de curso de 50 mm a mais de 10.000 mm . Para cursos muito longos, são recomendadas guias anti-rotação e suportes centrais para evitar que o cano caia e desvie do carro.

Cilindros de Ar Rotativos

Enquanto a maioria dos cilindros pneumáticos produz movimento linear, os cilindros de ar rotativos convertem a energia do ar comprimido em movimento angular (rotacional). Eles são frequentemente chamados de atuadores rotativos pneumáticos. Eles são distintos dos motores pneumáticos – os cilindros rotativos produzem rotação de ângulo limitado (normalmente 90°, 180° ou 270°) em vez de rotação contínua.

Atuadores rotativos de cremalheira e pinhão

O projeto de cilindro rotativo mais comum usa um ou dois pistões lineares conectados a uma engrenagem de cremalheira, que aciona um eixo de pinhão. O ar empurra o(s) pistão(ões), a cremalheira gira o pinhão e o torque é transmitido ao eixo de saída. Projetos de rack duplo equilibram a carga e quase o dobro do torque de saída para um determinado tamanho de furo. Os ângulos de rotação são ajustáveis ​​através de batentes externos, normalmente entre 0° e 270°.

Atuadores rotativos tipo palheta

Os atuadores de palhetas usam uma pá (palheta) fixada ao eixo de saída dentro de uma caixa circular. A pressão do ar em um lado da palheta gira o eixo; o ar no lado oposto o gira para trás. Projetos de palheta única permitem até 280° de rotação , enquanto os projetos de palhetas duplas são limitados a cerca de 100° mas oferecem maior torque em um corpo mais compacto.

Aplicações Típicas

• Atuação de válvula em tubulação de processo (válvulas esfera de um quarto de volta, válvulas borboleta)
• Mesas de indexação e posicionamento rotativo na automação de montagem
• Articulações robóticas de pulso e cotovelo
• Inversão de peças e orientação em linhas de transferência
• Atuadores de portas e escotilhas em equipamentos industriais

Cilindros de Ar Compactos e Guiados

Os cilindros compactos e guiados são variantes especializadas que abordam dois desafios muito específicos: espaços de instalação extremamente apertados e aplicações que exigem que a haste do pistão resista à rotação ou a cargas laterais sem depender de sistemas de guia externos.

Cilindros Compactos de Curso Curto

Também chamados de cilindros tipo panqueca ou cilindros planos, essas unidades têm comprimento de corpo mínimo em relação ao diâmetro interno. Os golpes são normalmente limitados a 1 mm a 50 mm . Seu perfil plano permite que sejam montados em áreas confinadas onde um corpo de cilindro padrão simplesmente não caberia. Os casos de uso comuns incluem prensagem de PCB, distribuição de etiquetas e microposicionamento em equipamentos semicondutores.

Cilindros guiados (haste dupla)

Os cilindros guiados incorporam duas hastes paralelas conectadas a uma placa frontal comum. Esta configuração evita a rotação da haste e proporciona alta resistência a cargas momentâneas (forças descentralizadas). Cilindros guiados podem suportar cargas laterais 4 a 10 vezes maior do que um cilindro padrão de haste única com o mesmo furo, eliminando a necessidade de uma guia linear externa separada em muitas aplicações.

Cilindros de Unidade Deslizante

Os cilindros com unidades deslizantes integram um carro guiado diretamente no corpo do cilindro. O carro é montado sobre rolamentos lineares ou trilhos de esferas recirculantes e fornece uma superfície de montagem plana para ferramentas ou fixações de peças de trabalho. Essas unidades multifuncionais reduzem significativamente o tempo de projeto e montagem em projetos de automação personalizados. Festo, SMC e Parker oferecem unidades deslizantes modulares com comprimentos de curso e configurações de rolamentos intercambiáveis.

Comparação rápida de tipos de cilindros de ar

Estilos de montagem de cilindros e seu impacto no desempenho

Independentemente do tipo de cilindro, a configuração de montagem tem efeito direto no desempenho, longevidade e gerenciamento de carga. Os cilindros padrão ISO 15552 e NFPA T3.6.7 oferecem interfaces de montagem intercambiáveis, o que simplifica as substituições entre diferentes fabricantes.

• Montagem de pé (MS1/MS2): Montagem em base fixa; ideal para empurrar/puxar em linha com cargas bem alinhadas. O desalinhamento transfere a tensão de flexão para a haste e para as vedações.
• Montagem em flange (MF1/MF2): O flange dianteiro ou traseiro é parafusado diretamente na placa da máquina. Excelente para aplicações com cargas rígidas e em linha.
• Montagem na manilha (MP1/MP3): Permite que o cilindro gire conforme a carga se move em arco. Amplamente utilizado em abridores de portas, mecanismos de ligação e sistemas de inclinação. Uma manilha na extremidade da haste (MP5) deve ser usada no lado da haste para articulação completa.
• Montagem munhão (MT1/MT4): Permite que o corpo do cilindro balance em um plano. Comum em prensas industriais e manuseio de materiais onde é necessário movimento de pivô.

A montagem incorreta é uma das causas mais comuns de falha prematura da vedação e de marcas na haste. Estudos realizados pelos principais fabricantes de cilindros pneumáticos indicam que mais de 30% das falhas de cilindros em campo são atribuíveis ao desalinhamento e montagem inadequada, e não a defeitos de material ou fabricação.

Especificações principais a serem compreendidas ao selecionar cilindros pneumáticos

Selecionar um cilindro de ar vai além de apenas escolher um tipo. Vários parâmetros técnicos devem ser avaliados em conjunto para garantir que o cilindro funcione de forma confiável durante a vida útil pretendida.

Diâmetro do furo e força de saída

A força de saída é determinada pela fórmula F = P × A, onde P é a pressão de alimentação e A é a área efetiva do pistão. A uma pressão de alimentação padrão de 6 bar (87 psi) , um cilindro com diâmetro interno de 50 mm produz aproximadamente 1.178 N no curso de extensão, enquanto um cilindro com diâmetro interno de 80 mm produz aproximadamente 3.016 N. Os tamanhos dos diâmetros são padronizados de acordo com a ISO 6432 e ISO 15552 para simplificar os cálculos de dimensionamento e o fornecimento.

Comprimento do curso e risco de flambagem

Para cilindros de curso longo sob cargas compressivas, a haste do pistão pode entortar (falha da coluna) se o diâmetro da haste for subdimensionado. Os engenheiros usam a fórmula da coluna de Euler para verificar os limites de flambagem, e a maioria dos fabricantes fornece gráficos de curso de carga que incorporam automaticamente um fator de segurança de 3:1 a 5:1 . Quando um diâmetro de haste padrão for insuficiente, deverão ser especificadas opções de hastes superdimensionadas ou sistemas de guia externos.

Temperatura operacional e material de vedação

As vedações padrão NBR (nitrila) cobrem temperaturas operacionais de -20°C a 80°C . Para temperaturas elevadas de até 200°C, são utilizadas vedações de silicone ou PTFE. Para ambientes de baixa temperatura (até -40°C), estão disponíveis compostos especialmente formulados de poliuretano ou nitrilo para baixa temperatura. A seleção do material de vedação também é influenciada pela compatibilidade do meio — por exemplo, se o cilindro for usado em um ambiente de processamento de alimentos com lavagem regular com agentes de limpeza cáusticos, as vedações de EPDM e os corpos de aço inoxidável são a especificação correta.

Amortecimento de fim de curso

Em altas velocidades de ciclo, um pistão que chega ao final do seu curso sem amortecimento cria um impacto mecânico significativo, gerando ruído e acelerando o desgaste dos componentes internos. Almofadas pneumáticas ajustáveis ​​retêm um pequeno volume de ar próximo ao final do curso, criando uma desaceleração progressiva. Almofadas adequadamente ajustadas podem reduzir as forças de impacto 80% a 95% em comparação com cilindros não amortecidos funcionando na mesma velocidade e carga.

Fatores de manutenção que prolongam a vida útil do cilindro de ar

Mesmo o cilindro pneumático da mais alta qualidade falhará prematuramente se o sistema em que opera não receber manutenção adequada. Os seguintes fatores são mais críticos.

Qualidade e Filtragem do Ar

A contaminação por umidade e partículas no ar comprimido são as principais causas de corrosão interna e degradação da vedação. A qualidade do ar ISO 8573-1 Classe 3 (partículas ≤ 5 µm, ponto de orvalho sob pressão ≤ 3°C, concentração de óleo ≤ 1 mg/m³) é geralmente aceita como padrão mínimo para cilindros pneumáticos. O uso de uma unidade FRL (filtro-regulador-lubrificador) adequada em cada circuito prolonga a vida útil da vedação em duas a três vezes em comparação com sistemas não filtrados e não lubrificados.

Práticas de lubrificação

Os cilindros pneumáticos modernos são frequentemente fornecidos pré-lubrificados com graxa de longa duração e projetados para sistemas de ar não lubrificados. Adicionar lubrificação com névoa de óleo a esses cilindros pode realmente eliminar a graxa aplicada na fábrica e reduzir a vida útil. Sempre confirme com o fabricante se a lubrificação da linha de ar é recomendada ou contraindicada para um modelo de cilindro específico.

Limpador de Haste e Contaminação Externa

Em ambientes poeirentos ou sujos, os detritos que aderem à haste do pistão são puxados de volta para dentro do cilindro em cada curso de retração, agindo como um abrasivo na vedação da haste. As vedações limpadoras de haste — também chamadas de anéis raspadores — são um recurso padrão na maioria dos cilindros industriais, mas devem ser inspecionadas e substituídas como parte de um cronograma de manutenção preventiva, normalmente a cada 6 a 12 meses em ambientes de alta contaminação.

Como escolher o tipo certo de cilindro pneumático

Restringir o tipo de cilindro correto para uma determinada aplicação envolve trabalhar através de um processo de decisão simples baseado em requisitos funcionais.

1. Defina o tipo de movimento: O movimento necessário é linear, angular ou rotacional? O movimento linear aponta para cilindros padrão, sem haste, compactos ou guiados. O movimento angular aponta para atuadores rotativos.
2. Determine os requisitos de força: Calcule a carga incluindo atrito, inércia e quaisquer componentes verticais de gravidade. Adicione um fator de segurança de pelo menos 1,5× e selecione um diâmetro de furo nas tabelas de força do fabricante.
3. Estabeleça o curso: Se o curso for curto e o espaço apertado, um cilindro compacto é apropriado. Se o curso for longo, mas o comprimento de instalação for restrito, um cilindro telescópico ou sem haste deve ser considerado.
4. Avalie as condições ambientais: Extremos de temperatura, exposição a produtos químicos, requisitos de lavagem e níveis de poeira influenciam o material do corpo, a escolha da vedação e as especificações de acabamento superficial.
5. Verifique a taxa de ciclo e o ciclo de trabalho: Aplicações de alta velocidade e alto ciclo exigem amortecimento adequado, dimensionamento de porta adequado e compostos de vedação potencialmente robustos do ponto de vista térmico para lidar com o calor gerado pela compressão repetida.
6. Avalie os requisitos de carga lateral e de momento: Se o cilindro for submetido a forças fora do eixo, um cilindro guiado ou uma guia linear externa é essencial para evitar o desgaste prematuro da vedação da haste e da bucha.

Seguindo essa abordagem estruturada, a maioria dos engenheiros pode especificar com segurança o tipo e o tamanho corretos do cilindro pneumático na primeira tentativa, evitando reprojetos dispendiosos e ciclos de substituição posteriormente no projeto.
