Que Cilindro de Ar Realmente faz em uma linha de produção
Um cilindro de ar converte a pressão do ar comprimido em força mecânica linear, e a resposta curta para quem seleciona um é esta: o tamanho do furo determina a saída de força, o comprimento do curso determina a distância de deslocamento e o design da haste determina a capacidade de suporte de carga sob cargas laterais . Um cilindro de atuador pneumático padrão operando com ar de oficina de 6 bar (87 psi) com diâmetro interno de 32mm produz aproximadamente 482 newtons de força no curso de pressão, o que é suficiente para acionar a maioria das tarefas de fixação, elevação e prensagem encontradas em equipamentos de embalagem e montagem. Se um processo precisar de mais força sem aumentar o tamanho do furo, os únicos caminhos práticos são aumentar a pressão da linha (dentro do limite nominal do cilindro, normalmente 10 bar para unidades padrão) ou mudar para um projeto de cilindro tandem que empilha dois pistões em uma haste.
Os cilindros do atuador se enquadram em duas grandes famílias mecânicas: cilindros de ação simples, que usam pressão de ar para se mover em uma direção e uma mola para retornar, e cilindros de ação dupla, que usam pressão de ar para extensão e retração. Os projetos de dupla ação representam cerca de 75% das instalações de cilindros pneumáticos industriais, de acordo com dados de distribuidores de componentes dos catálogos Festo e SMC, principalmente porque oferecem força e velocidade controladas em ambas as direções e não desperdiçam energia comprimindo uma mola de retorno em cada ciclo.
Calculando a força do cilindro: os números que importam
A fórmula da força para um cilindro pneumático é simples: Força (N) = Pressão (bar) x Área (cm²) x 10 . A área do pistão é calculada a partir do diâmetro do furo usando a fórmula padrão da área do círculo, π vezes o raio ao quadrado. Para o curso (retração) do lado da haste, a área da seção transversal da haste deve ser subtraída da área total do pistão, razão pela qual a força de retração é sempre menor que a força de extensão em um cilindro de dupla ação, geralmente em 10% a 15% dependendo do diâmetro da haste.
| Diâmetro do furo | Área do pistão | Força a 6 Bar | Aplicação Típica |
|---|---|---|---|
| 16mm | 2,01cm² | 120N | Ejeção de peças pequenas, bloqueio |
| 25mm | 4,91cm² | 295N | Dispositivos de fixação leves |
| 32mm | 8,04cm² | 482N | Paradas do transportador, placas de pressão |
| 50mm | 19,63cm² | 1178N | Encaixe de pressão, conformação de chapa metálica |
| 80mm | 50,27cm² | 3016N | Fixação pesada, ferramentas de fundição sob pressão |
É importante notar que a força teórica desta fórmula representa a produção máxima disponível antes das perdas por atrito. A força aplicada no mundo real é cerca de 5% a 10% menor devido ao atrito da vedação, especialmente em cilindros que funcionaram por longos períodos sem manutenção de lubrificação.
Estilos de corpo de cilindro e quando cada um se encaixa
Os cilindros de ar são fabricados em diversas configurações de carroceria, e escolher o estilo errado é uma das fontes mais comuns de desgaste prematuro em equipamentos automatizados.
Cilindros de corpo redondo (ISO 6432)
Estas são a opção mais compacta para um determinado tamanho de furo e podem ser montadas facilmente em estruturas de máquinas apertadas usando manilhas ou suportes de flange. Eles são comumente encontrados em diâmetros de 8 mm a 25mm e são preferidos para braços pick-and-place, pequenos mecanismos ejetores e aplicações de canal onde o espaço ao longo do eixo de atuação é limitado.

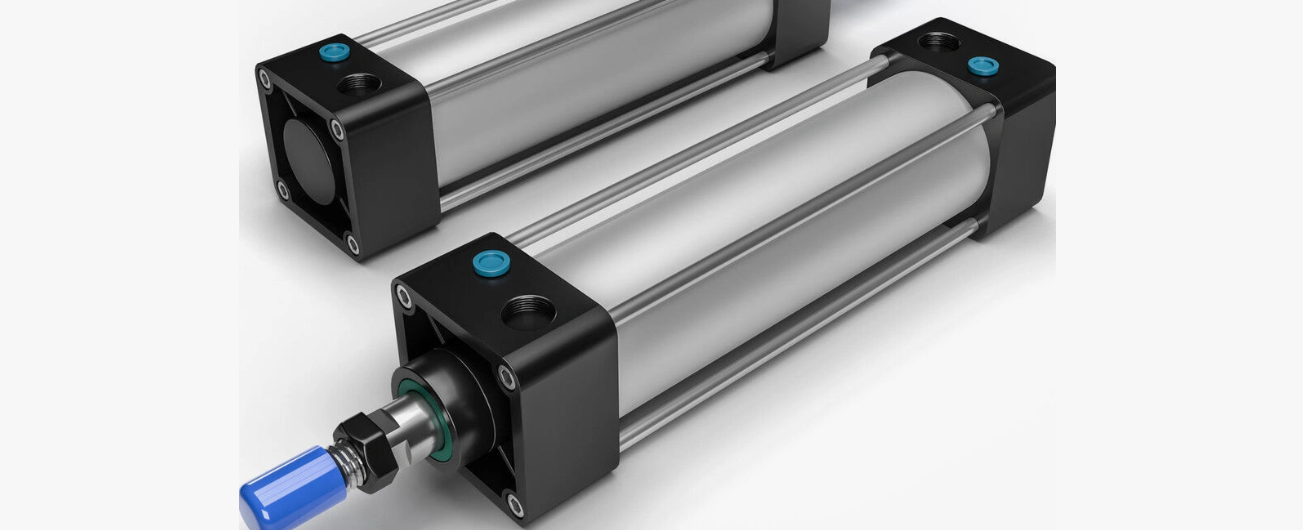

Corpo de perfil (ISO 15552) Cilindros
Corpos de seção quadrada ou retangular com ranhuras de montagem integradas nos quatro lados. As superfícies planas e ranhuras em T permitem que os projetistas fixem sensores, suportes e trilhos-guia diretamente no corpo do cilindro, sem acessórios extras. Este estilo domina a faixa de diâmetro de 32 mm a 125 mm e é a escolha padrão para automação industrial em geral.
Cilindros guiados (deslizantes)
Eles combinam um cilindro padrão com hastes guia lineares integradas, normalmente dois eixos de aço temperado paralelos à haste principal. As hastes-guia absorvem cargas laterais e torque que, de outra forma, entortariam ou desgastariam a haste e a vedação do cilindro padrão. Qualquer aplicação onde a carga é aplicada fora do centro da linha central da haste, como um braço empurrador ou uma pinça rotativa, deve usar um cilindro guiado em vez de um cilindro de haste padrão , porque a carga lateral é a maior causa de falha prematura da vedação da haste.
Cilindros Compactos
Unidades de perfil plano e curso curto projetadas para operações de fixação onde o espaço axial é escasso, como em mesas rotativas multiestações. Os comprimentos dos cursos raramente excedem 50mm, mas a face de montagem plana e o comprimento total reduzido os tornam ideais para instalações onde um cilindro padrão simplesmente não cabe.
Estilos de montagem e suas compensações mecânicas
O estilo de montagem escolhido afeta não apenas a instalação, mas também a tensão de flexão que o corpo do cilindro e a haste sofrem durante a operação.
- Montagem nos pés : Aparafusado na parte inferior do corpo do cilindro, simples e rígido, mas requer que o caminho da carga esteja perfeitamente alinhado para evitar momentos de flexão no tubo do corpo.
- Montagem de flange : Aparafusado na tampa ou na extremidade da cabeça, muito rígido para aplicações axiais de empurrar/puxar, comum em equipamentos de prensa e estamparia.
- Montagem em munhão : Um ponto de articulação permite que o cilindro balance à medida que se estende, essencial para braços de fixação e mecanismos de elevação que giram em arco em vez de se moverem em linha reta.
- Montagem na manilha : Uma conexão pino e garfo na parte traseira do cilindro, frequentemente combinada com uma manilha também na extremidade da haste, permitindo que todo o cilindro gire durante o curso.
Os suportes munhão e manilha são as únicas opções que devem ser usadas quando o caminho de atuação não é uma linha reta, uma vez que os suportes rígidos em uma carga giratória dobrarão rapidamente a haste do pistão.
Consumo de Ar: Dimensionando o Compressor Corretamente
Um fator negligenciado ao adicionar cilindros a um sistema pneumático existente é a necessidade total de ar. Cada ciclo de um cilindro consome um volume de ar comprimido igual à área do pistão multiplicada pelo comprimento do curso, duplicado para cilindros de dupla ação, uma vez que ambas as câmaras enchem e esgotam cada ciclo.
Por exemplo, um cilindro com diâmetro de 50 mm e curso de 200 mm tem um volume de pistão de aproximadamente 393 cm³ no lado da extensão. Adicione o volume do lado da haste (um pouco menos devido ao deslocamento da haste, chame-o de 370 cm³), e um ciclo completo consome cerca de 763 cm³ de ar livre à pressão atmosférica, multiplicado pela taxa de compressão. A 6 bar (7 bar absoluto), são cerca de 5,3 litros de ar livre por ciclo. Uma máquina operando este cilindro a 20 ciclos por minuto consumirá aproximadamente 106 litros por minuto de ar livre apenas para aquele atuador , que é uma carga significativa quando multiplicada por uma máquina com uma dúzia ou mais de cilindros.
| Tamanho do furo | Curso 100mm | Curso 200mm | Curso 300mm |
|---|---|---|---|
| 25mm | 26 l/min | 52 l/min | 78 l/min |
| 32mm | 42 l/min | 84 l/min | 127 l/min |
| 50mm | 53 l/min | 106 l/min | 159 l/min |
| 80mm | 135 l/min | 271 l/min | 406 l/min |
As fábricas geralmente subestimam o dimensionamento do compressor ao adicionar novas células de automação porque calculam com base apenas no diâmetro do cilindro, sem levar em consideração a taxa de ciclo. Um compressor subdimensionado para a demanda total faz com que a pressão da linha caia durante o ciclo de pico, o que reduz diretamente a saída de força de cada cilindro no sistema simultaneamente, às vezes levando os técnicos a diagnosticar erroneamente o sintoma como uma falha no atuador quando a causa real está a montante.
Amortecimento no final do curso e por que prolonga a vida útil
No final de cada curso, o pistão desacelera batendo na tampa da extremidade, a menos que alguma forma de amortecimento esteja presente. Os cilindros padrão sem amortecedores são limitados a velocidades de pistão relativamente baixas, geralmente abaixo de 0,3 metros por segundo, antes que as forças de impacto comecem a danificar o pistão, as tampas das extremidades e as peças de montagem.
O amortecimento ajustável usa uma válvula de agulha para estrangular o ar de exaustão nos 10 a 15 mm finais do curso, desacelerando o pistão antes que ele entre em contato com a tampa da extremidade. Este único recurso pode prolongar significativamente a vida útil do cilindro, porque o choque mecânico repetido de um batente não amortecido é um dos principais contribuintes para o desgaste da vedação, afrouxamento do fixador e eventual rachadura da tampa fundida em cilindros com corpo de alumínio.
Para aplicações que funcionam acima de 0,5 m/s, ou para qualquer cilindro que transporte uma massa de carga superior a alguns quilogramas, o amortecimento de ar ajustável deve ser considerado um requisito padrão em vez de uma atualização opcional . Os amortecedores de borracha oferecem uma alternativa de baixo custo para cargas mais leves e velocidades mais baixas, absorvendo o impacto através da deformação elástica em vez da estrangulamento do ar, mas desgastam-se e requerem substituição periódica.
Seleção de materiais para diferentes ambientes operacionais
O corpo, a haste e os materiais de vedação de um cilindro atuador determinam quão bem ele sobrevive fora de um chão de fábrica limpo, seco e climatizado.
Cilindros de corpo de alumínio padrão
O alumínio anodizado é o padrão para uso interno geral. É leve, resiste à corrosão superficial causada pela umidade normal e usina facilmente para os furos de precisão necessários para manter uma boa vedação. Não é adequado para ambientes com produtos químicos de lavagem cáusticos ou exposição constante à água salgada sem revestimentos adicionais.
Cilindros de Aço Inoxidável
Usado em aplicações de processamento de alimentos, farmacêuticas e marítimas, onde a lavagem com produtos de limpeza clorados ou a exposição ao ar salgado é rotina. Os cilindros de aço inoxidável custam mais, normalmente 1,5 a 2,5 vezes o preço de uma unidade equivalente de alumínio, mas evitam a corrosão por pites que, de outra forma, exigiria substituição frequente nesses ambientes.
Compostos de vedação
As vedações de nitrila (NBR) são padrão para serviços de ar em geral em temperaturas de -20°C a 80°C. Para aplicações de alta temperatura perto de fornos ou estações de soldagem, as vedações de fluorocarbono (FKM/Viton) estendem a faixa utilizável até cerca de 150°C, mas custam consideravelmente mais. Para máquinas farmacêuticas e de qualidade alimentar, são necessários compostos de vedação em conformidade com a FDA e devem ser especificados explicitamente no pedido, uma vez que as vedações padrão podem não atender aos requisitos de processamento sanitário.
Sintomas comuns de falha e suas causas básicas
Os técnicos de campo encontram repetidamente os mesmos padrões de falha nos cilindros do atuador, e reconhecê-los rapidamente economiza um tempo de inatividade significativo.
| Sintoma | Causa provável | Ação Corretiva |
|---|---|---|
| Curso lento ou lento | Tubulação subdimensionada, conexões restritivas ou baixa pressão na linha | Verifique a pressão de alimentação na porta do cilindro, aumente o diâmetro da tubulação |
| Vazamento de ar pela extremidade da haste | Vedação da haste desgastada, geralmente devido a carga lateral ou contaminação | Substitua o kit de vedação, inspecione quanto a marcas na haste e fonte de carga lateral |
| O cilindro oscila quando o ar está desligado | Bypass interno da vedação do pistão permitindo a transferência de ar entre as câmaras | Substitua a vedação do pistão, inspecione o furo quanto a marcas |
| Estrondo alto no final do curso | Amortecimento ausente ou desgastado, velocidade excessiva | Ajuste a válvula de agulha de amortecimento ou adicione controle de fluxo no escapamento |
| Haste do pistão dobrada | Carga lateral além dos limites nominais, desalinhamento | Substitua por cilindro guiado ou corrija o alinhamento mecânico |
A maioria das falhas prematuras dos cilindros remonta a duas causas principais: carga lateral na haste devido à montagem desalinhada e suprimento de ar contaminado que transporta umidade ou partículas para as vedações. Uma unidade de filtro-regulador-lubrificador (FRL) adequadamente mantida a montante de cada atuador aborda a segunda causa diretamente, e as verificações de alinhamento de rotina durante a manutenção preventiva abordam a primeira.
Uma lista de verificação prática para especificar um novo cilindro atuador
Ao especificar um novo cilindro de atuador pneumático para um projeto de máquina ou modernização, trabalhar através dos seguintes pontos na ordem evita os erros de especificação mais comuns.
- Calcule a força necessária na pressão de linha mais baixa esperada, não na pressão nominal, uma vez que a pressão pode cair durante o pico de demanda.
- Selecione o tamanho do furo com uma margem de segurança de pelo menos 25% acima do requisito de força mínima calculada.
- Confirme se o comprimento do curso considera o deslocamento mecânico completo mais qualquer distância de amortecimento em cada extremidade.
- Escolha um cilindro guiado se alguma carga lateral ou torque for aplicado à haste durante o curso.
- Combine o material da vedação e o material do corpo com o ambiente, incluindo temperatura, umidade e exposição a produtos químicos.
- Especifique o tipo de amortecimento com base na velocidade esperada do pistão e na massa de carga.
- Confirme se o estilo de montagem corresponde ao caminho da carga, movimento em linha reta versus movimento giratório.
- Adicione o consumo de ar do novo cilindro à demanda total do sistema e verifique a capacidade do compressor.
Seguir essa sequência em ordem, em vez de começar a partir de um número de peça de catálogo e trabalhar de trás para frente, é a diferença entre um atuador que funciona de forma confiável por anos e um que se torna um item de manutenção recorrente meses após a instalação.
