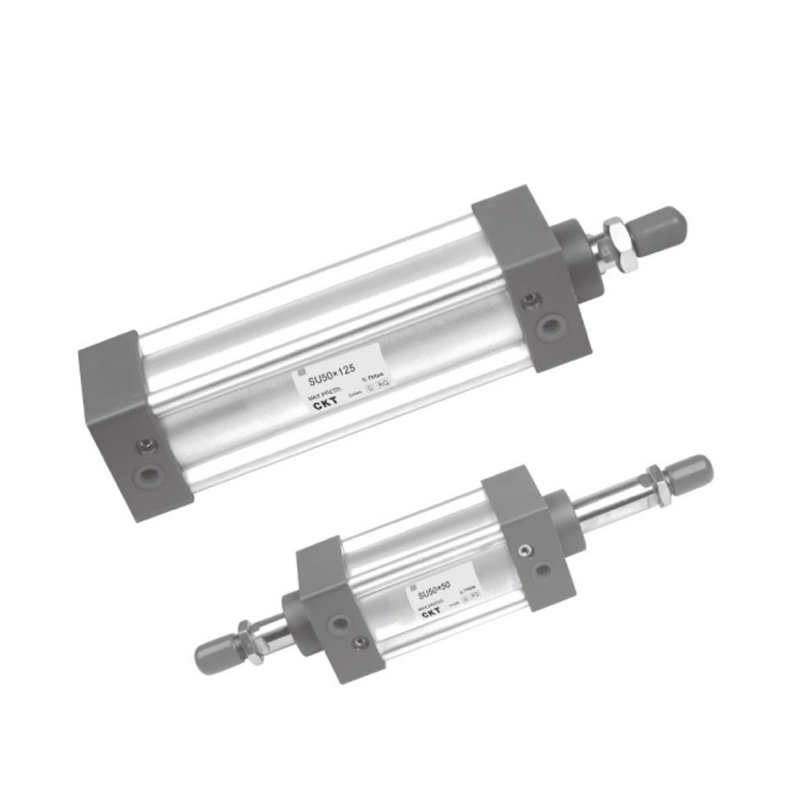

Cilindro padrão da série SU (sem tipo de tirante)
  • Cilindro padrão da série SU (sem tipo de tirante)
Cilindro Padrão

Cilindro padrão da série SU (sem tipo de tirante)

1. A vedação do pistão adota uma estrutura de vedação bidirecional de formato especial com tamanho compacto e função de armazenamento de óleo;
2. O tubo de alumínio é um tubo em forma de M sem tirante e tem bom desempenho anticorrosivo;
3. Comparado com os cilindros padrão ISO15552, o comprimento dos cilindros da série SU com o mesmo diâmetro do cilindro é menor;
4. O ajuste do amortecedor do cilindro é estável;
5. Os acessórios de instalação do cilindro são compartilhados com os cilindros da série SC;
6. A seleção de materiais de vedação resistentes a altas temperaturas pode garantir a operação normal do cilindro sob condições de 150°C.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Cilindro padrão da série SI (sem tipo de tirante)
PRÓXIMO：Cilindro Padrão Série MBB
  • Tamanho do furo (mm) 32 40 50 63 80 100
    Ação Dupla ação
    Fluido Ar (a ser filtrado por elemento filtrante de 40μm)

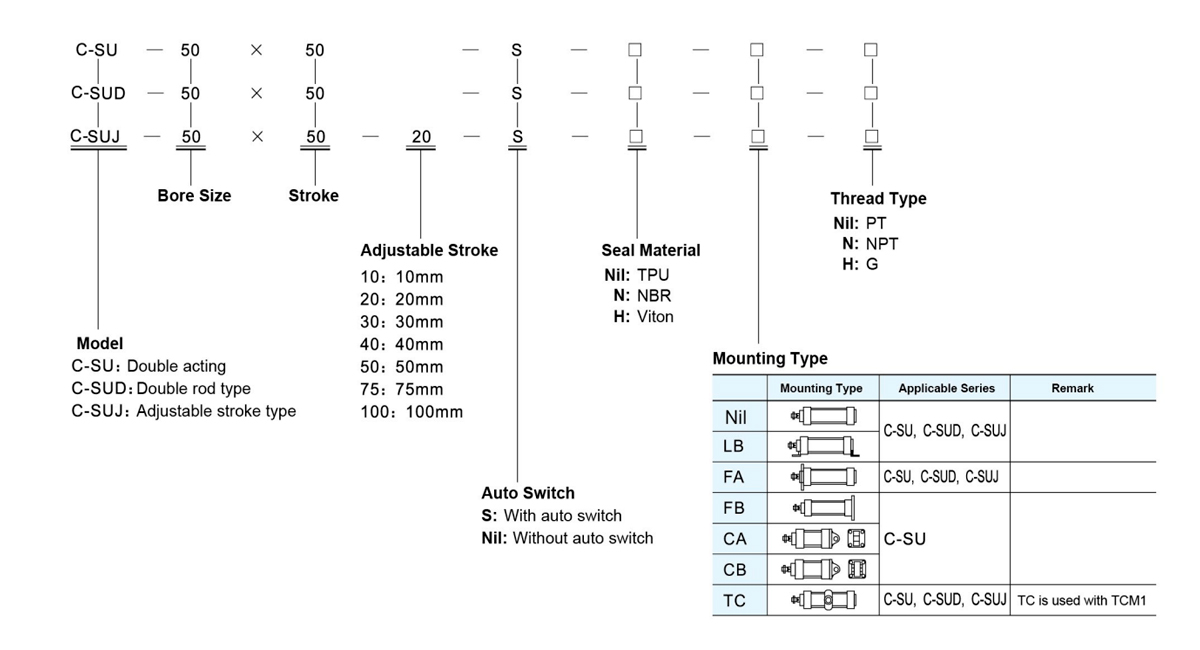

    Montagem
    Tipo     		Série C-SU Bacis FA FB CA CB LB TC TCM1
    Série C-SUD,C-SUJ Bacis FA LB TC TCM1
    Faixa de Pressão Operacional 0,1 ~ 1,0 MPa (14 ~ 145Psi)
    Pressão de prova 1,5 MPa (215 psi)
    Temperatura operacional (℃) -20~80
    Faixa de velocidade operacional (mm/s) 30~800
    Tolerância do comprimento do curso 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Almofada Almofada ajustável
    Almofada Stroke 21 28 29
    *Tamanho da porta PT1/8 PT1/4 PT3/8 PT1/2
    *Os tipos de rosca NPT e G estão disponíveis para a conexão.

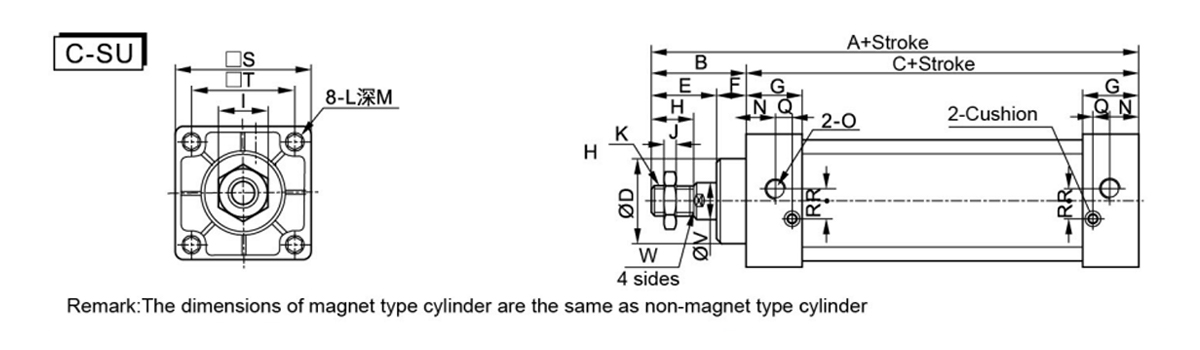

  • Tamanho do furo/símbolo A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

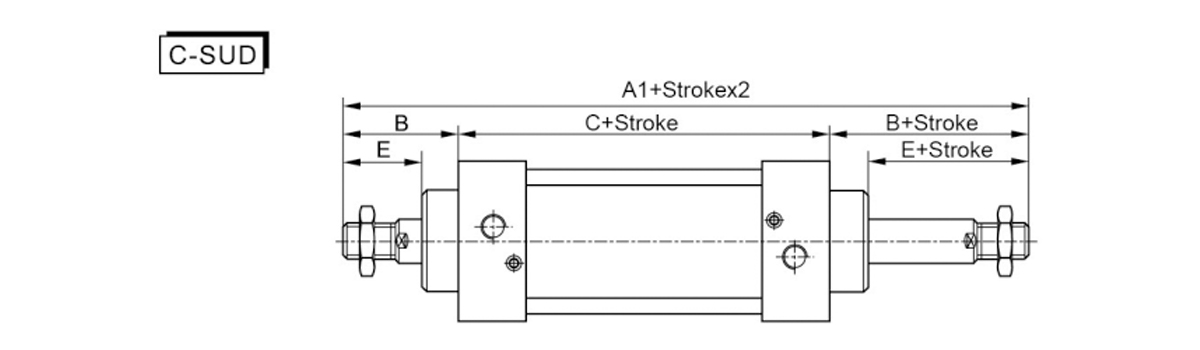

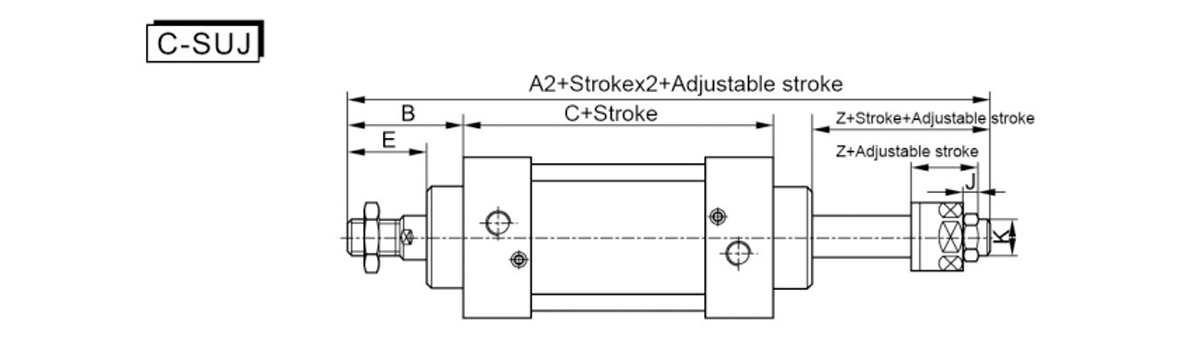

    Tamanho do furo/símbolo A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Observação: 1.As dimensões do cilindro tipo ímã são as mesmas do cilindro tipo não magnético; 2.O mesmo tamanho do tipo padrão C-SU para o modelo não mostrar o tamanho.

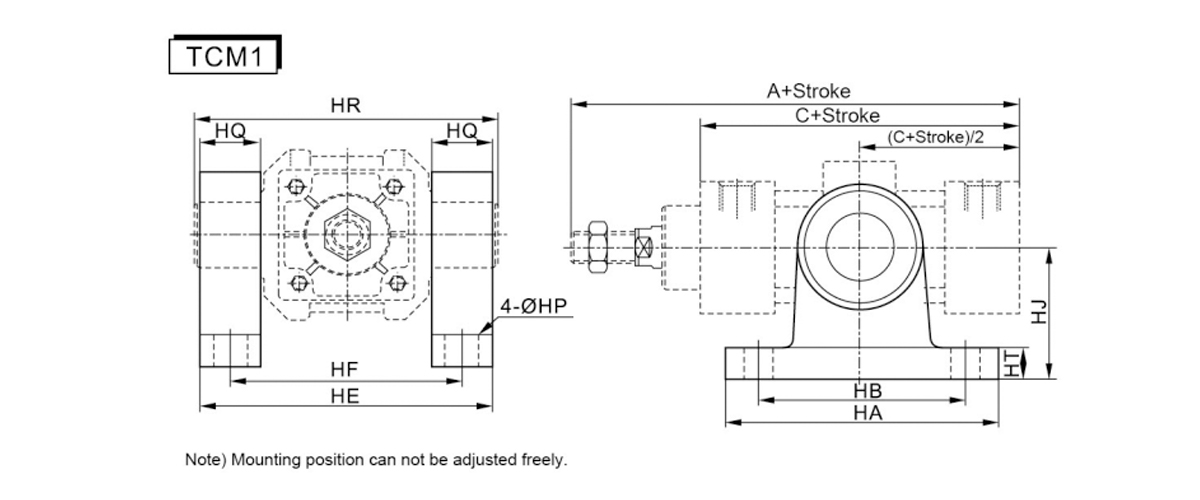

    Tamanho do furo/símbolo A C HA HB ELE AF HP QG RH HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

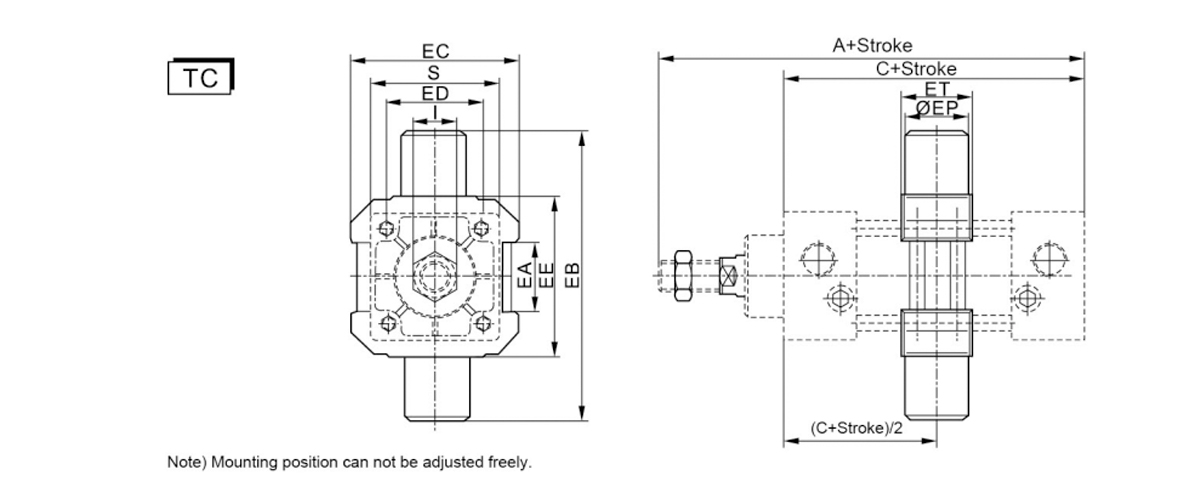

    Tamanho do furo/símbolo A C EA BE CE DE EE PE ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    As dimensões de instalação dos demais acessórios são exatamente as mesmas dos cilindros da série C-SC.
