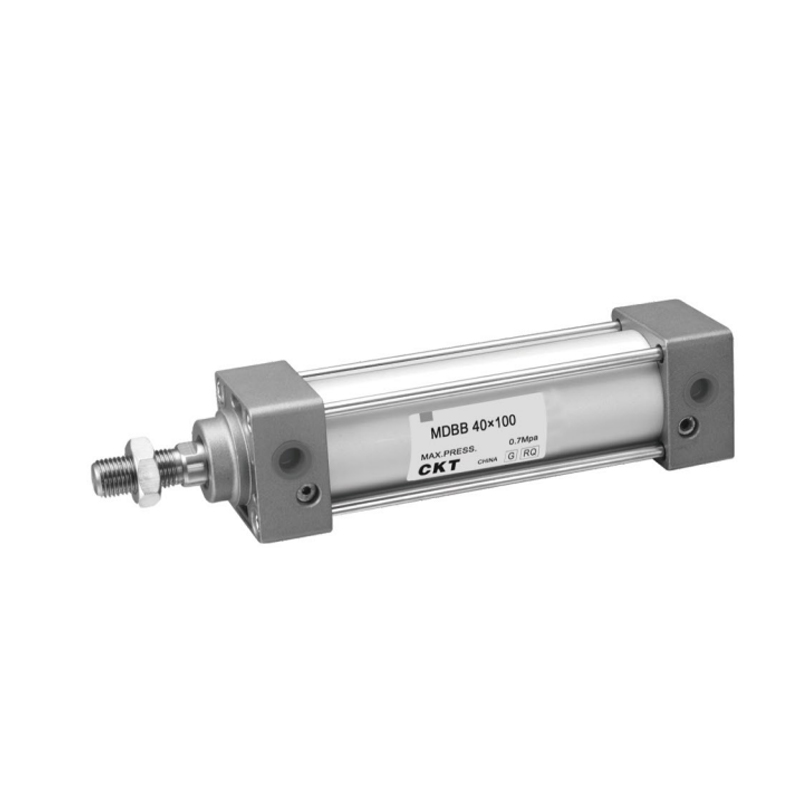

Cilindro Padrão Série MBB
  • Cilindro Padrão Série MBB
Cilindro Padrão

Cilindro Padrão Série MBB

1. A vedação do pistão adota uma estrutura de vedação bidirecional de formato especial com tamanho compacto e função de armazenamento de óleo;
2. É um cilindro de tirante, e as tampas dianteira e traseira são conectadas ao corpo do cilindro em tubo de alumínio com pilares, que apresentam boa confiabilidade;
3. Comparado com os cilindros padrão ISO15552, o comprimento dos cilindros da série MBB com o mesmo diâmetro do cilindro é menor;
4. O ajuste do amortecedor do cilindro é estável;
5. Cilindros e acessórios de instalação de cilindros de várias especificações estão disponíveis para escolha dos clientes;
6. A seleção de materiais de vedação resistentes a altas temperaturas pode garantir a operação normal do cilindro sob condições de 150 ℃.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Cilindro padrão da série SU (sem tipo de tirante)
PRÓXIMO：Cilindro padrão série SC (tipo tirante)
  • Tamanho do furo (mm) 32 40 50 63 80 100 125
    Ação Dupla ação
    Fluido Ar (a ser filtrado por elemento filtrante de 40μm)
    Corrigido

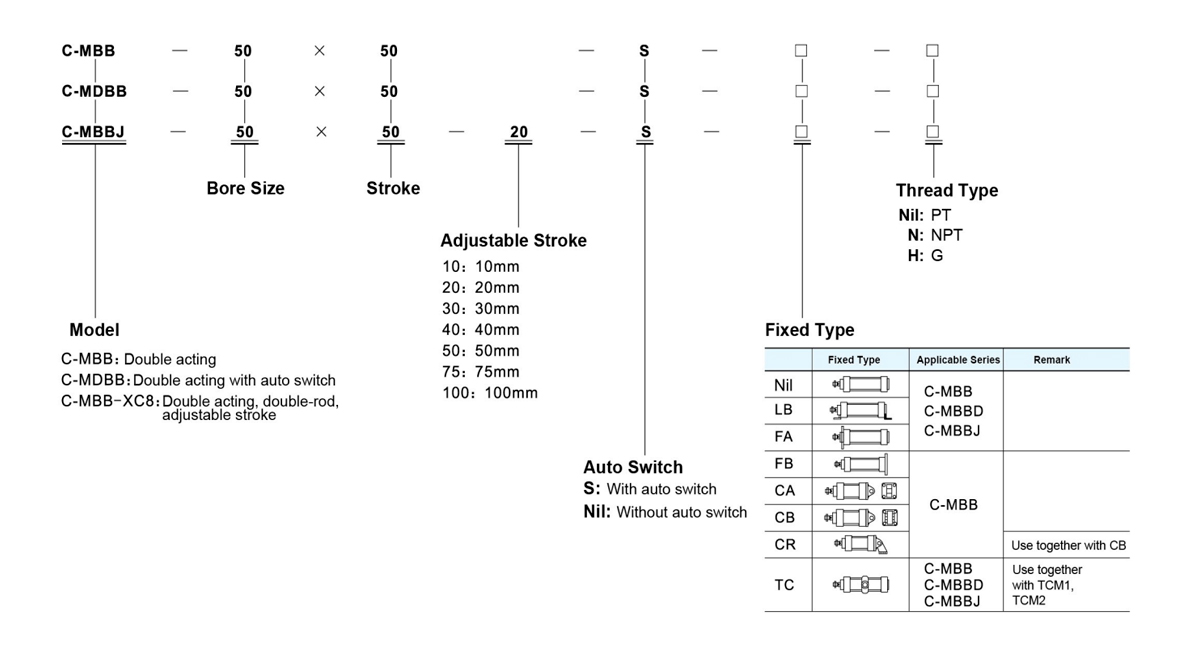

    Tipo     		Série C-MBB Tipo básico FA FB CA CB CR LB TC TCM1 TCM2
    Série C-MBBD,C-MBBJ Tipo básico FA LB TC TCM1 TCM2
    Faixa de Pressão Operacional 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Pressão de prova 1,5 MPa (215 psi)
    Temperatura operacional (℃) -20~80℃
    Faixa de velocidade operacional (mm/s) 30~800 30~500
    Tolerância do comprimento do curso 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Almofada Almofada ajustável
    Almofada Stroke (mm) 24 32 37.5 40
    *Tamanho da porta PT1/8 PT1/4 PT3/8 PT1/2
    *Os tipos de rosca NPT e G estão disponíveis para a conexão.

  • Símbolo/

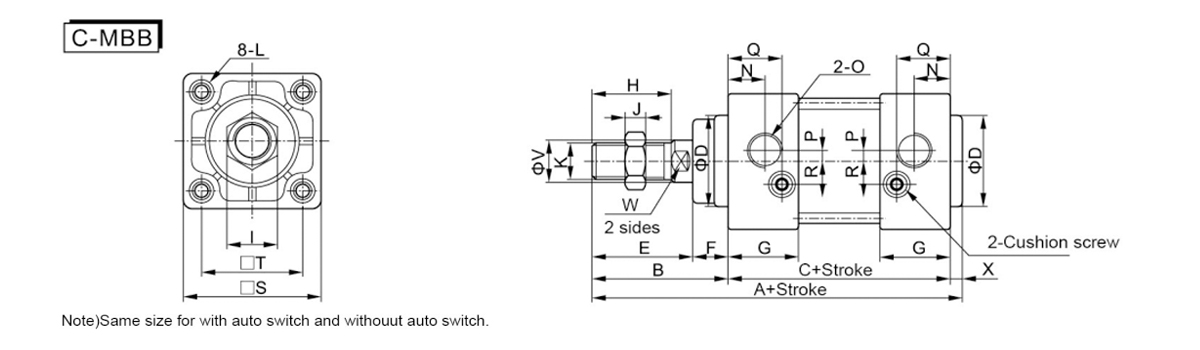

    Tamanho do furo     		A B C D E F G H I J K L N O P Q R S T V W X
    32 135 47 84 30 34 13 27 22 17 6 M10×1,25 M6 13 PT1/8 4 20.5 6.5 46 32.5 12 10 4
    40 139 51 84 35 38 13 27 30 19 8 M14×1,5 M6 14 PT1/4 4 20.5 9 52 38 16 14 4
    50 156 58 94 40 44 14 31.5 35 27 11 M18×1,5 M8 15.5 PT1/4 5 23 10.5 65 46.5 20 18 4
    63 156 58 94 45 44 14 30.5 35 27 11 M18×1,5 M8 16.5 PT3/8 9 23 12 75 56.5 20 18 4
    80 190 72 114 45 52 20 38 40 32 13 M22×1,5 M10 19 PT3/8 11.5 26.5 14 95 72 25 22 4
    100 190 72 114 55 52 20 38 40 36 13 M26×1,5 M10 19 PT1/2 17 28.5 15 114 89 30 26 4
    125 223 97 120 60 70 27 38 54 41 13.5 M27×2 M12 19 PT1/2 17 29 15 137 110 32 27 60

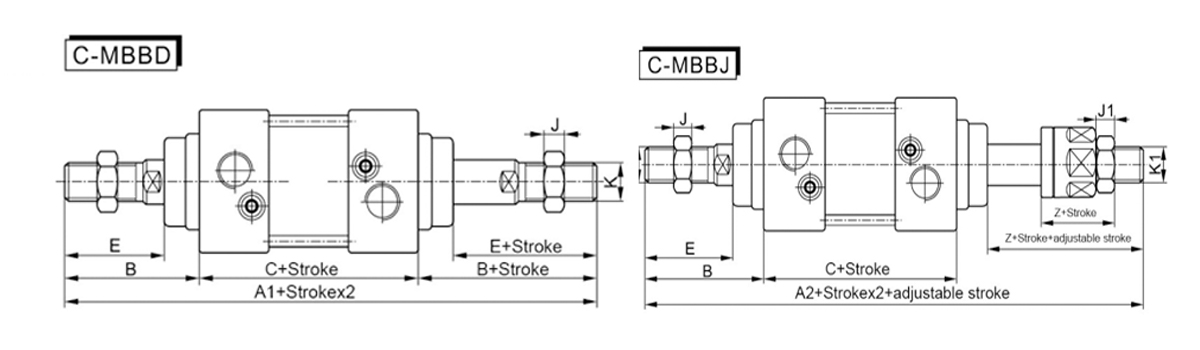

    Símbolo /
    Tamanho do furo     		A1 A2 B C E J J1 Z K K1
    32 178 171 47 84 34 6 6 27 M10×1,25 M10×1,25
    40 186 176 51 84 38 8 7 28 M14×1,5 M12×1,25
    50 210 195 58 94 44 11 8 29 M18×1,5 M16×1,5
    63 210 195 58 94 44 11 8 29 M18×1,5 M16×1,5
    80 258 241.5 72 114 52 13 10 35.5 M22×1,5 M20×1,5
    100 258 248.5 72 114 52 13 13.5 42.5 M26×1,5 M27×2
    125 314 286.5 97 120 70 13.5 13.5 42.5 M27×2 M27×2
    Nota) 1.Mesmo tamanho para com detector magnético e sem detector magnético.
    2. O modelo não mostrado é do mesmo tamanho do tipo básico C-MBB

    Símbolo/

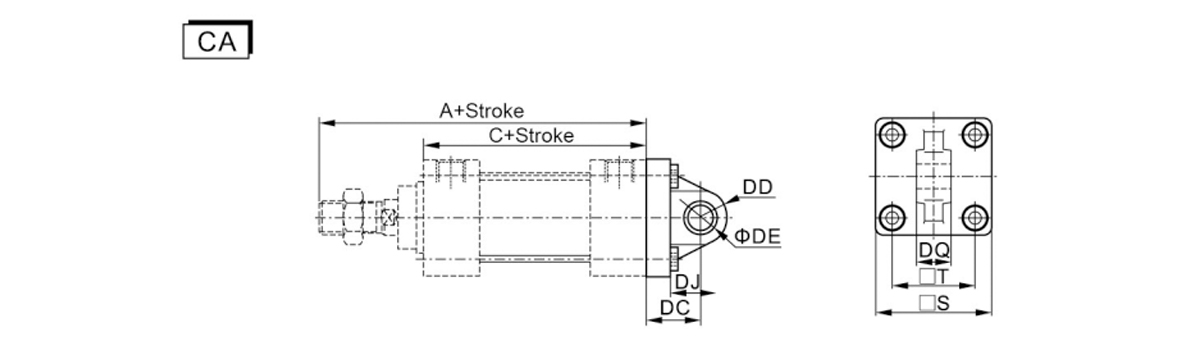

    Tamanho do furo     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    S 46 52 65 75 95 114 136
    T 32.5 38 46.5 56.5 72 89 110
    CC 23 23 30 30 42 42 50
    DD 10.5 11 15 15 23 23 28
    DE 10 10 14 14 22 22 25
    DJ 13 13 17 17 27 27 28
    DQ 13.8 13.8 19.8 19.8 29.8 29.8 31.8

    Símbolo /

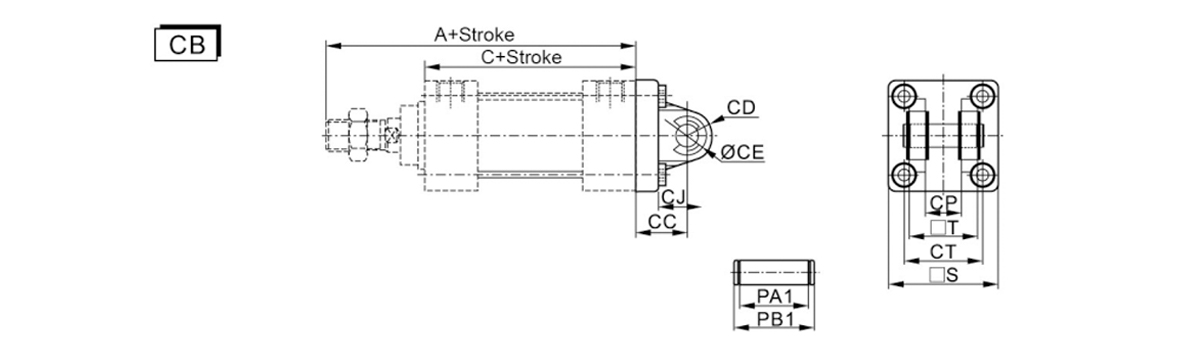

    Tamanho do furo     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    CC 23 23 30 30 42 42 50
    CD 10.5 11 15 15 23 23 28
    CE 10 10 14 14 22 22 25
    CJ 14 14 18 18 27 27 32
    CP 14.2 14.2 20.2 20.2 30.2 30.2 32.2
    TC 32.5 38 46.5 56.5 72 89 110
    PA1 28.8 28.8 40.8 40.8 60.8 60.8 64.8
    PB1 34.6 34.6 47 47 69.2 69.2 73.2
    S 46 52 65 75 95 114 136
    T 28 28 40 40 60 60 64

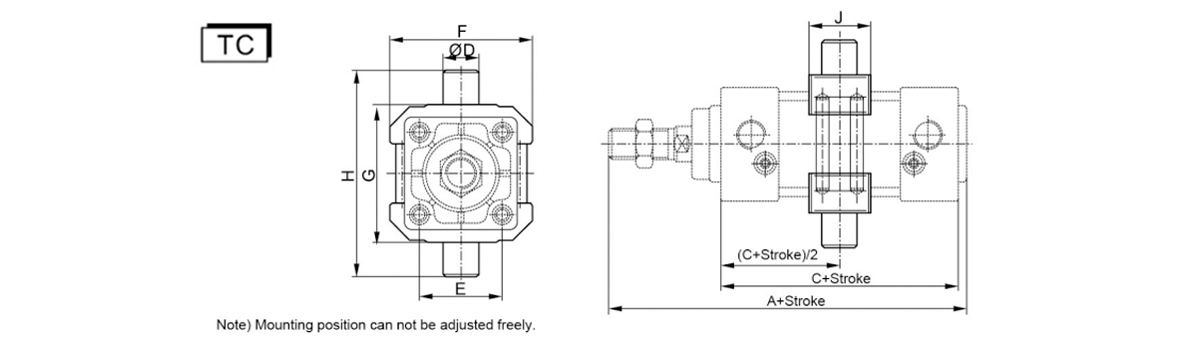

    Símbolo /
    Tamanho do furo     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    C 84 84 94 94 114 114 120
    D 12 16 16 20 20 25 25
    E 32.5 38 46.5 56.5 72 89 110
    F 52 65 75 90 112 135 170
    G 50 63 75 90 110 132 160
    H 74 95 107 130 150 182 210
    J 22 28 28 30 32 38 40

    Símbolo/

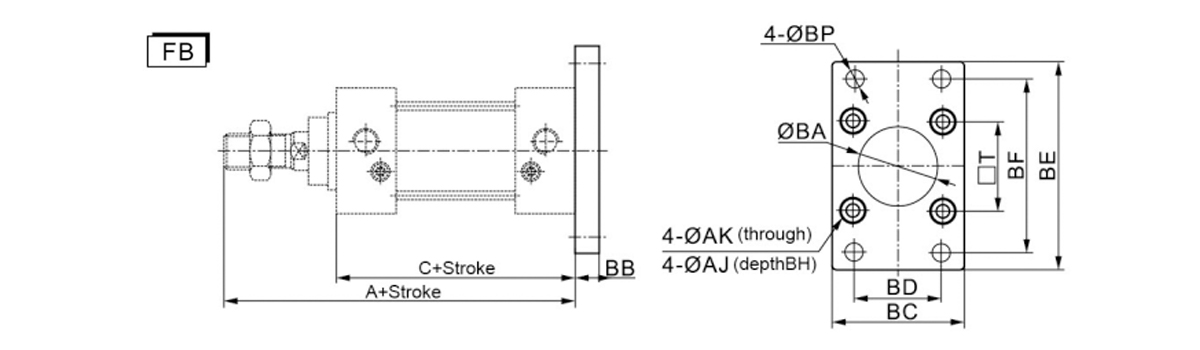

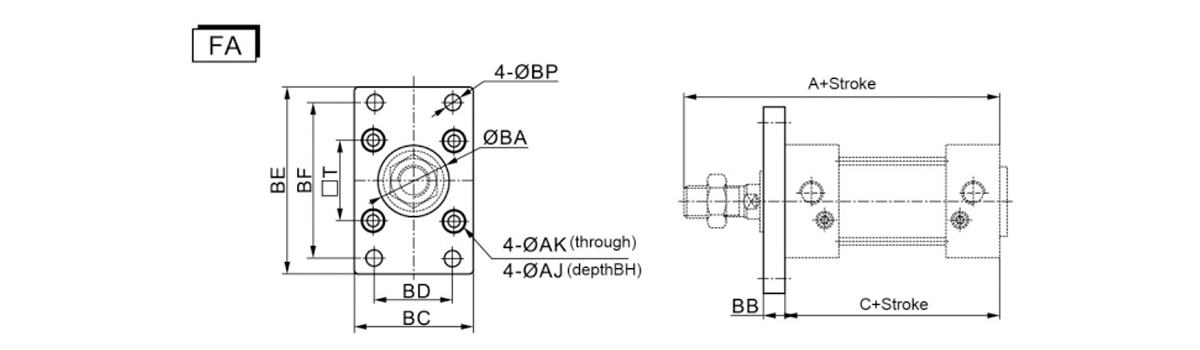

    Tamanho do furo     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    AJ 11 11 14 14 17 17 19
    AK 6.5 6.5 9 9 11 11 13
    BA 30.5 35.5 40.5 45.5 45.5 55.5 60.5
    BB 10 10 12 12 16 16 20
    AC 47 53 65 75 95 115 138
    BD 32 36 45 50 63 75 102
    SER 80 90 108 118 150 176 216
    namorado 64 72 90 100 126 150 180
    BH 6.5 6.5 8.5 8.5 10.5 10.5 12.5
    PA 7 9 9 9 12.5 14.5 14
    T 32.5 38 46.5 56.5 72 89 110

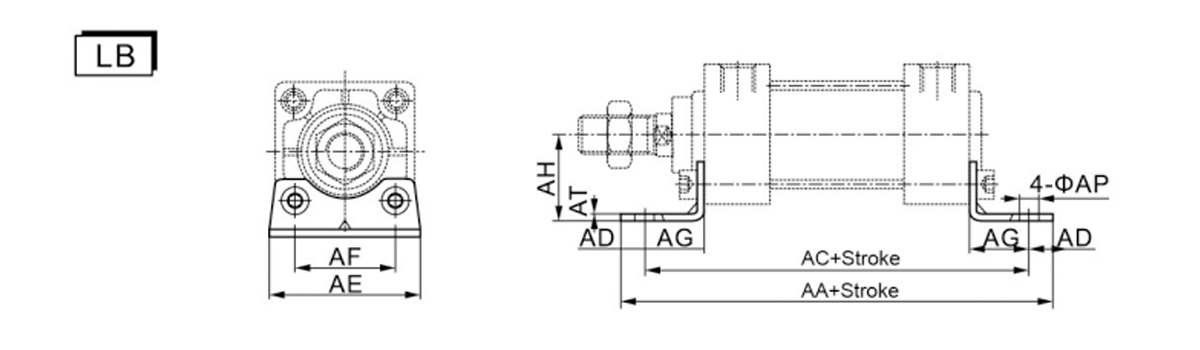

    Símbolo/
    Tamanho do furo     		32 40 50 63 80 100 125
    AA 146 154 170 176 202 210 250
    AC 128 132 148 148 174 178 210
    ANÚNCIO 9 11 11 14 14 16 20
    EA 50 55 70 80 100 120 136
    AF 32 38 46 56 72 89 90
    AG 22 24 27 27 30 32 45
    AH 30 33 40 45 55 65 81
    PA 7 9 9 12 12 14 14
    AT 3 3 3 4 5 5 8

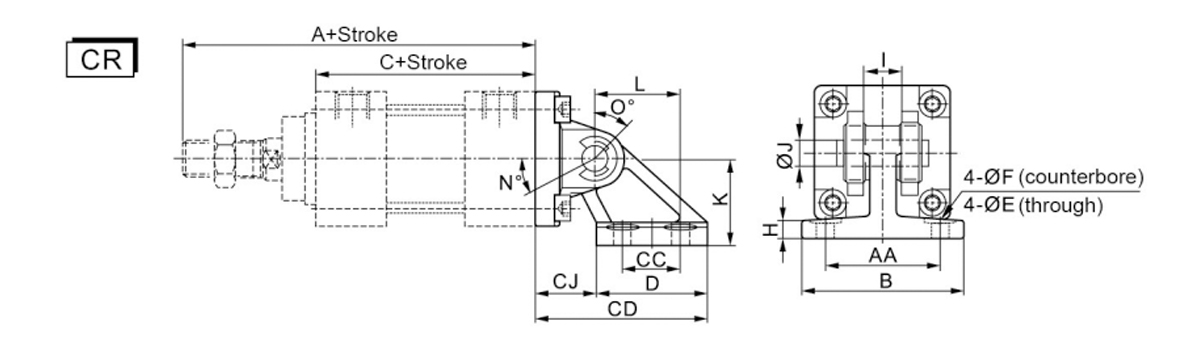

    Símbolo /
    Tamanho do furo     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    AA 44 44 60 60 86 86 110
    B 62 62 81 81 111 111 136
    C 84 84 94 94 114 114 120
    CC 22 22 30 30 45 45 60
    CD 65 65 84.5 84.5 120 120 143
    CJ 23 23 31.5 31.5 47 47 53
    D 42 42 53 53 73 73 90
    E 6.6 6.6 9 9 11 11 13.5
    F 12 12 15 15 18 18 20
    H 7 7 8 8 10 10 14
    I 13.8 13.8 19.8 19.8 29.8 29.8 31.8
    J 10 10 14 14 22 22 25
    K 33 33 45 45 65 65 75
    L 32 32 43 43 64 64 78
    N 25 25 40 40 30 30 30
    O 45 45 60 60 55 55 50
    NO 90° 160 160 190 190 175 175 170

    Símbolo/

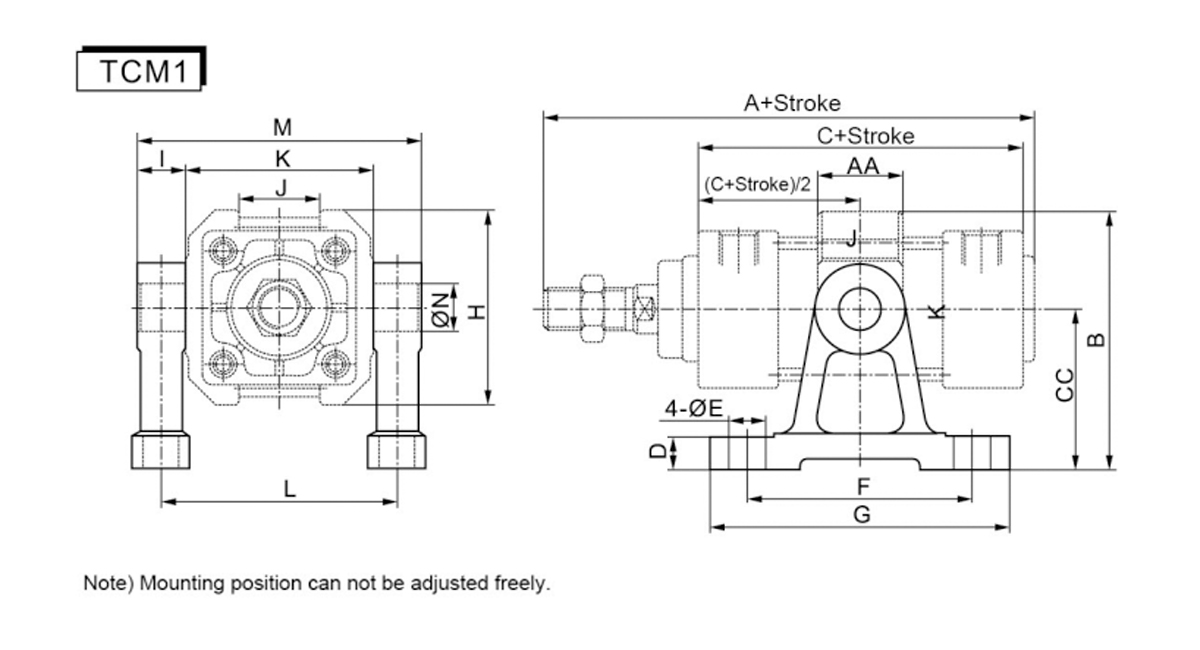

    Tamanho do furo     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    AA 22 28 28 30 32 38 40
    B 66 86.5 91.5 115 126 157.5 175
    C 84 84 94 94 114 114 120
    CC 40 54 54 70 70 90 90
    D 11 11 11 11 11 19 19
    E 9 12 12 12 12 18 18
    F 60 75 75 85 85 115 115
    G 80 100 100 110 110 155 155
    H 52 65 75 90 112 135 170
    I 12 16 16 20 20 25 25
    J 20 27 31 42 54 68 80
    K 50 63 75 90 110 132 160
    L 62 79 91 110 130 157 185
    M 77 98 110 133 153 185 213
    N 12 16 16 20 20 25 25

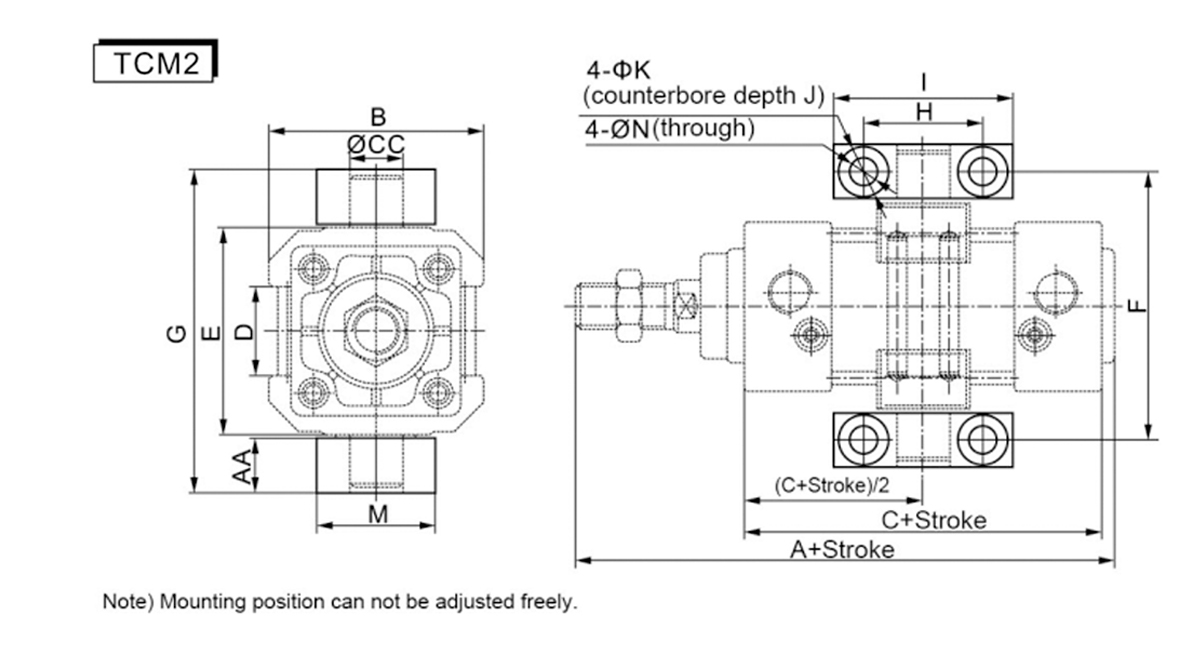

    Símbolo/
