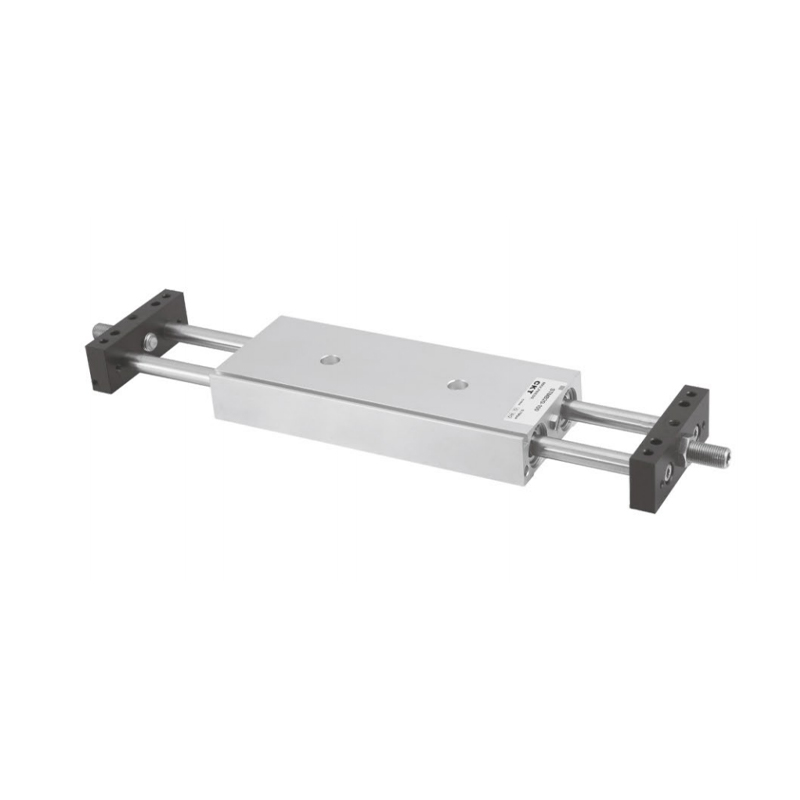

Cilindro deslizante série STM (Ø10~Ø25)
  • Cilindro deslizante série STM (Ø10~Ø25)
Cilindro Deslizante

Cilindro deslizante série STM (Ø10~Ø25)

1. Duas formas de instalação e fixação: instalação de corpo ou instalação deslizante;
2. A estrutura dupla da haste do pistão faz com que o cilindro tenha melhor desempenho anti-flexão e anti-torção e pode suportar grandes cargas de movimento ou cargas laterais;
3. Dispositivos amortecedores, como almofadas anticolisão ou amortecedores de pressão de óleo em ambas as extremidades, podem efetivamente diminuir a velocidade de impacto e prolongar a vida útil do cilindro;
4. Selecione materiais de vedação resistentes a altas temperaturas para garantir a operação normal do cilindro sob condições de 150 ℃.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Sem artigo anterior
PRÓXIMO：Cilindro deslizante pequeno série MXH (guia linear) (Ø6~Ø20)
  • Especificação padrão
    Tamanho do furo (mm) 10 16 20 25
    Ação Dupla ação
    Fluido Ar
    Faixa de pressão operacional 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Pressão de prova 1,5MPa(215ps)
    Temperatura operacional (℃) -20~70
    Faixa de velocidade operacional (mm/s) 30~500
    Tolerância do comprimento do curso 1.00
    Almofada Nada Amortecedor ou amortecedor de óleo (opcional)
    *Precisão não rotativa ±0,1° ±0,05°
    *Porta de tubulação M5×0,8 PT1/8
    *A precisão de não rotação refere-se ao ângulo em que a placa de fixação do cilindro pode girar quando o cilindro está totalmente retraído.
    **Os tipos de rosca NPT e G estão disponíveis para a conexão do tubo.
    Nota: A série C-STM é totalmente magnética.

  • Especificação padrão
    Tamanho do furo (mm) Curso Padrão (mm) Curso máx. Curso permitido
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2.025 25 50 75 100 125 175 200 250 250 300
    Nota: 1. Dentro da faixa de curso permitida, quando o curso for maior que o curso máximo, será realizado um processamento não padrão. Para outros cursos especiais, entre em contato com nossa empresa.

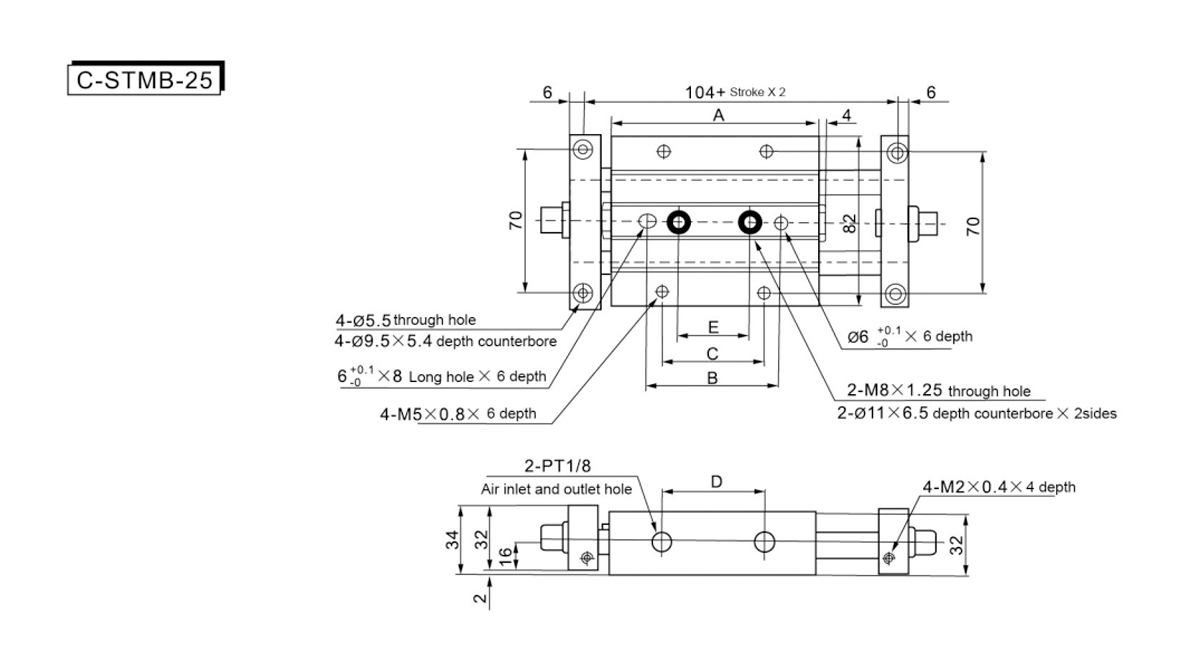

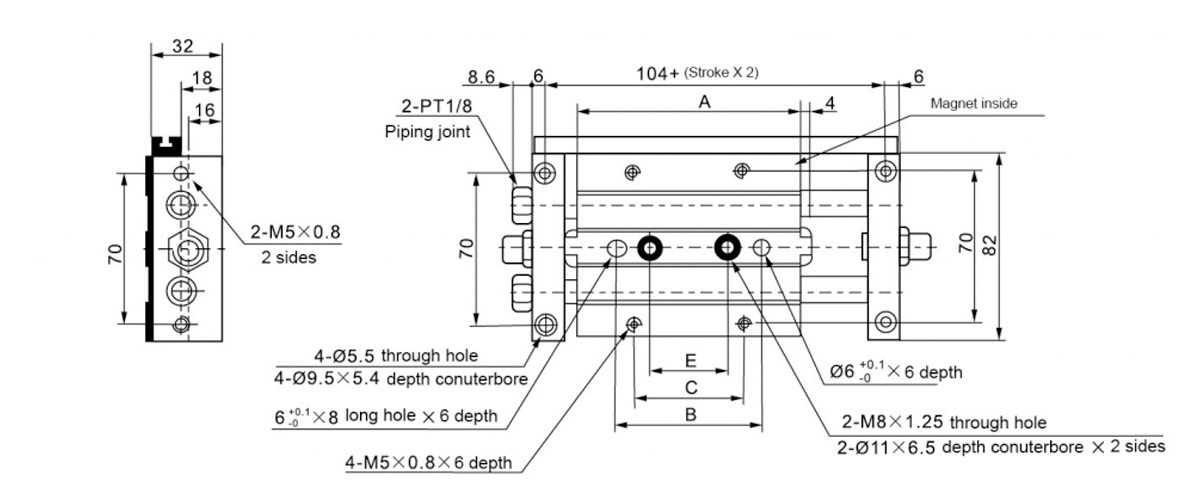

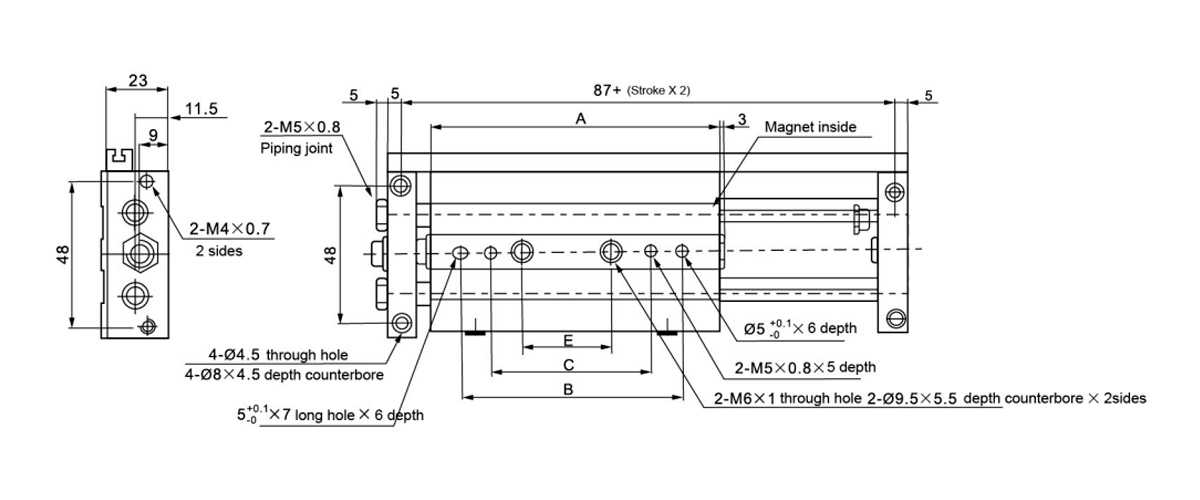

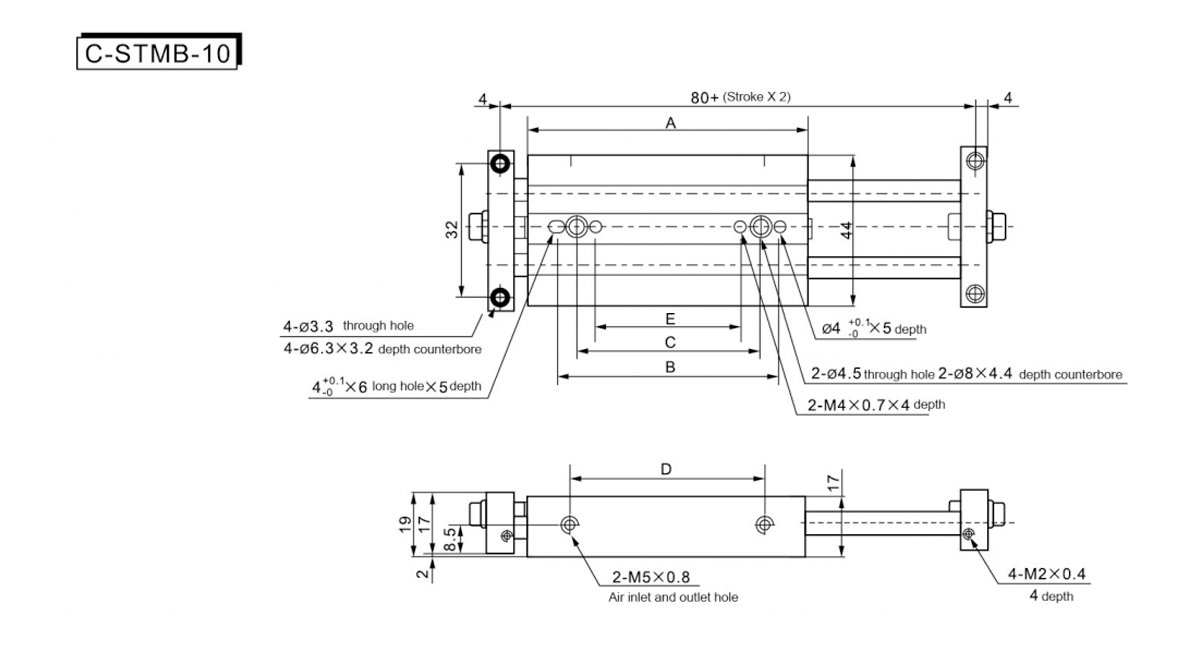

    Curso/Símbolo 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

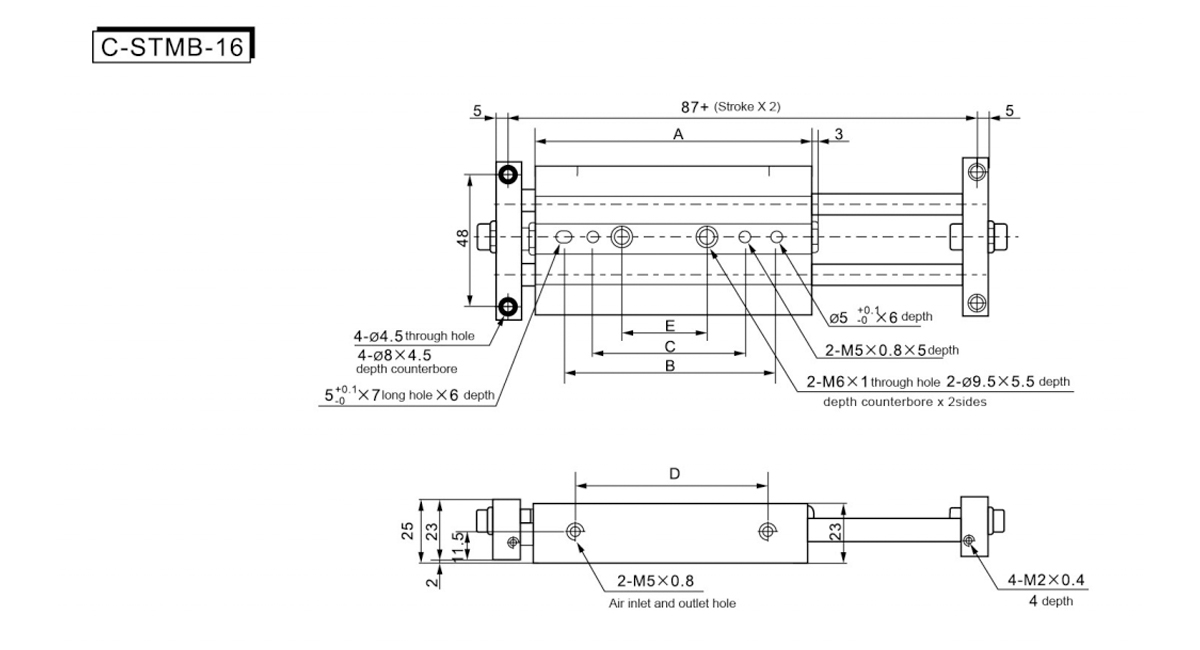

    Curso/Símbolo A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

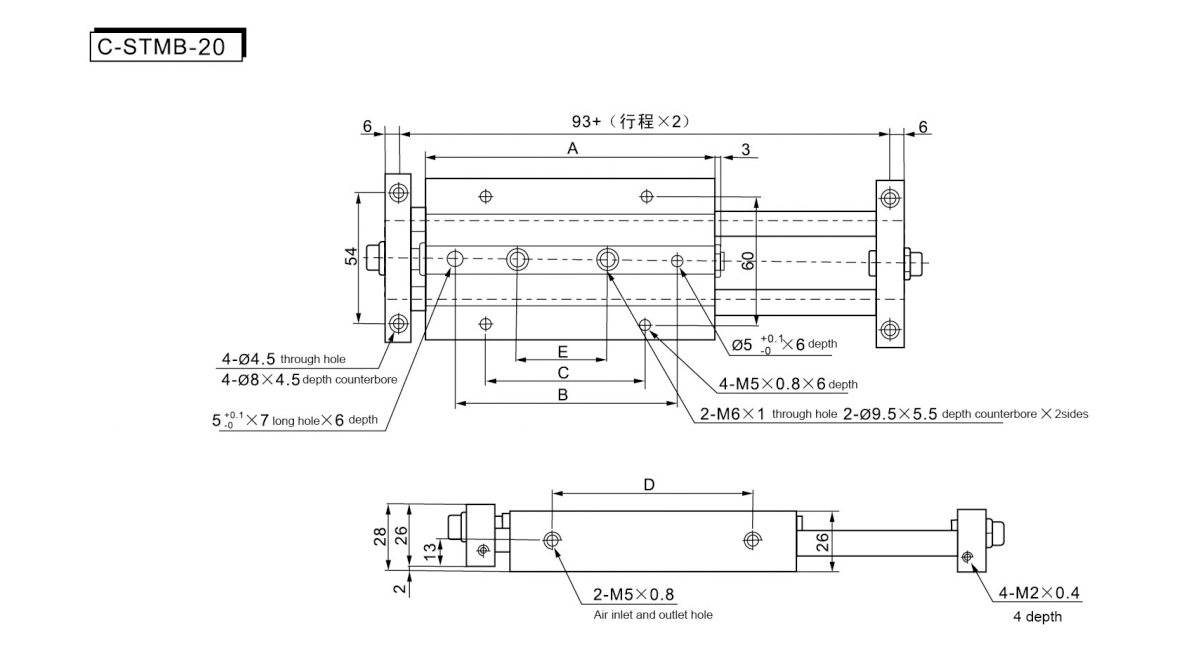

    Curso/Símbolo A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

    Curso/Símbolo A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

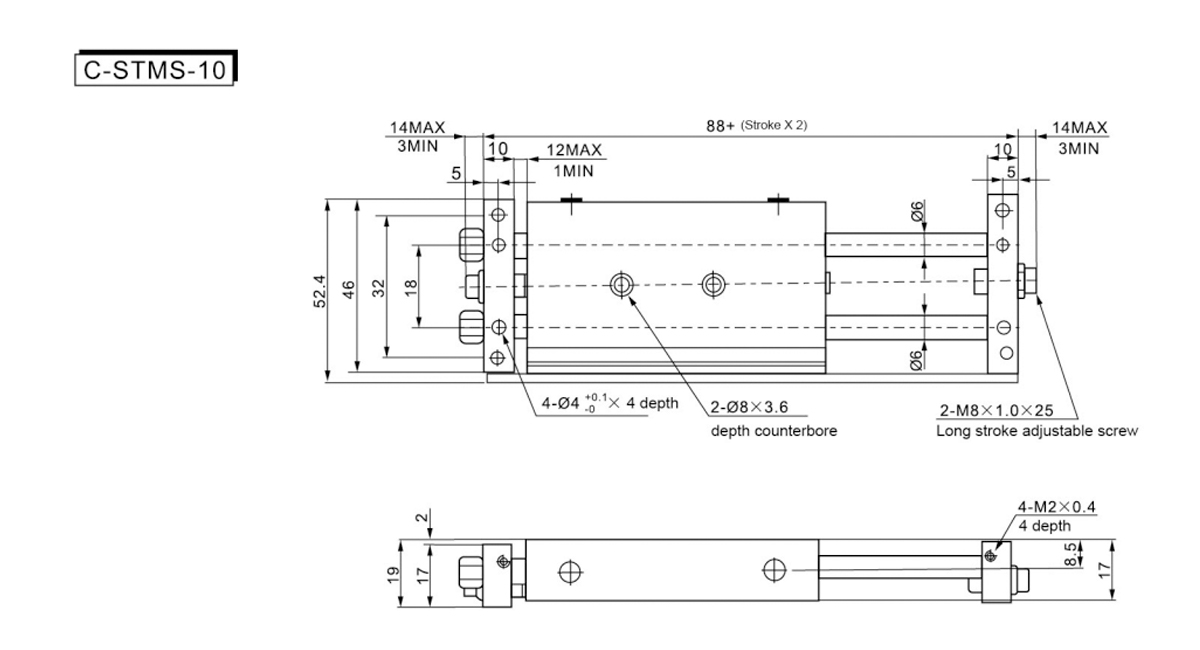

    Curso/Símbolo 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Curso/Símbolo A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

    Curso/Símbolo A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Curso/Símbolo A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
