Cilindro deslizante pequeno série MXH (guia linear) (Ø6~Ø20) Fornecedores

Página inicial / Produtos / Cilindro de Ar / Cilindro Deslizante / Cilindro deslizante pequeno série MXH (guia linear) (Ø6~Ø20)

Cilindro deslizante pequeno série MXH (guia linear) (Ø6~Ø20) Cilindro deslizante pequeno série MXH (guia linear) (Ø6~Ø20) Cilindro deslizante pequeno série MXH (guia linear) (Ø6~Ø20)
  • Cilindro deslizante pequeno série MXH (guia linear) (Ø6~Ø20)
  • Cilindro deslizante pequeno série MXH (guia linear) (Ø6~Ø20)
  • Cilindro deslizante pequeno série MXH (guia linear) (Ø6~Ø20)
Cilindro Deslizante

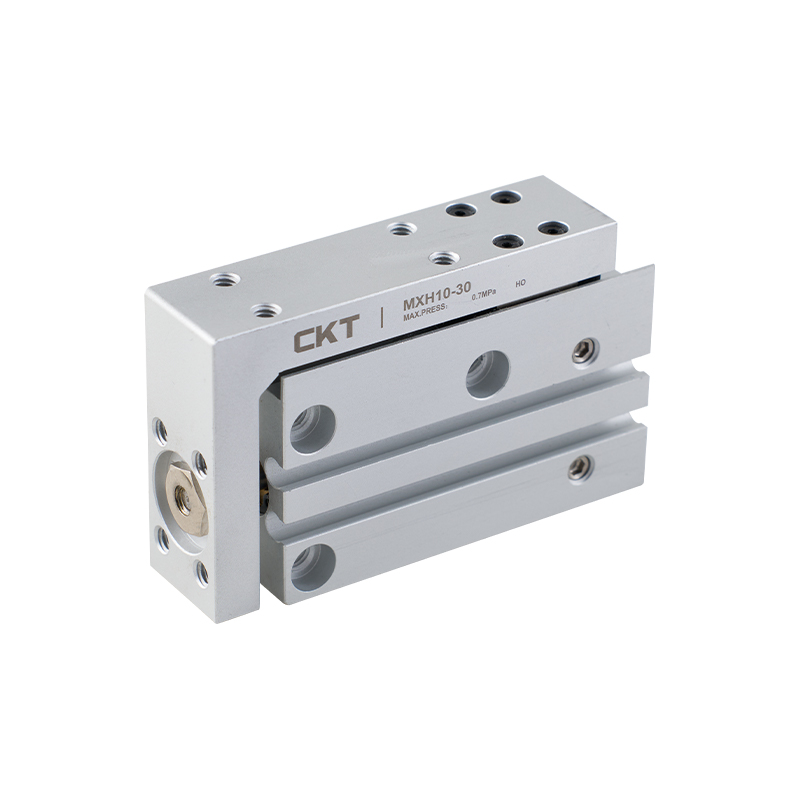

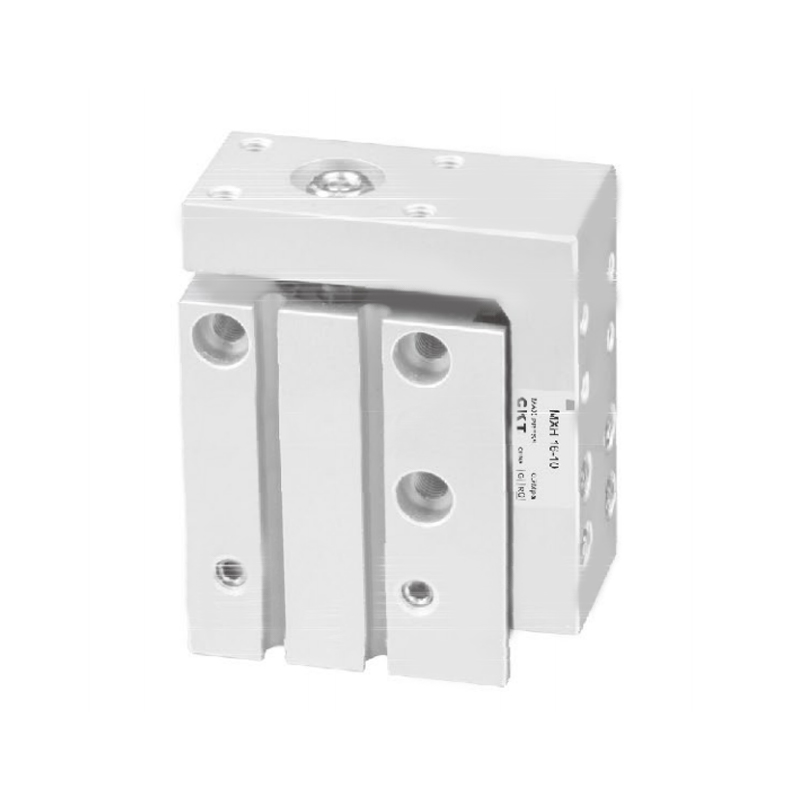

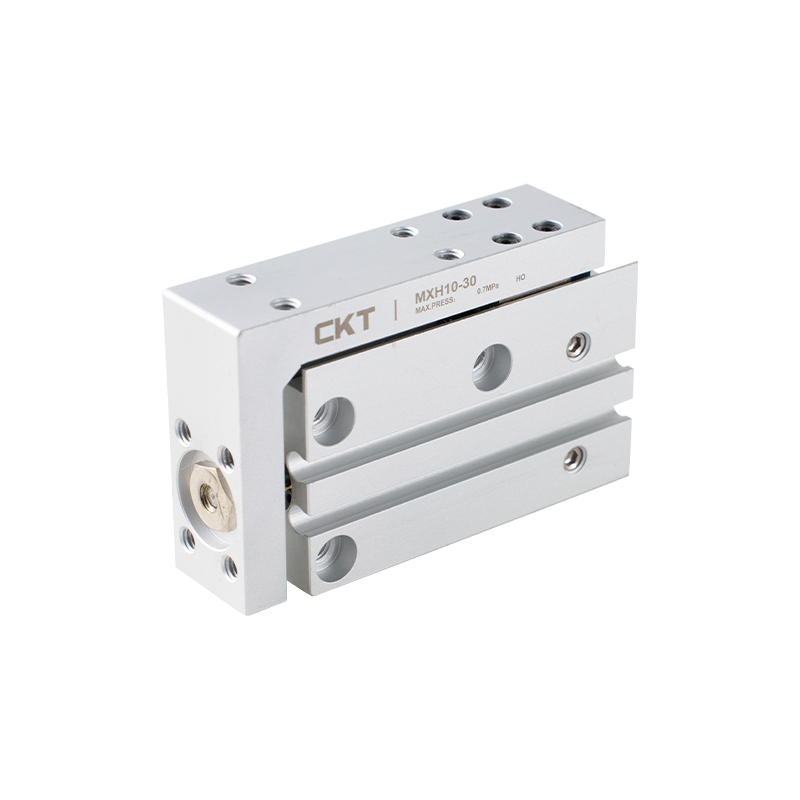

Cilindro deslizante pequeno série MXH (guia linear) (Ø6~Ø20)

1. Instale rolamentos de guia linear para melhorar a precisão de não rotação da haste do pistão;
2. Anel magnético embutido padrão, pode ser instalado com interruptor magnético de detecção de viagem;

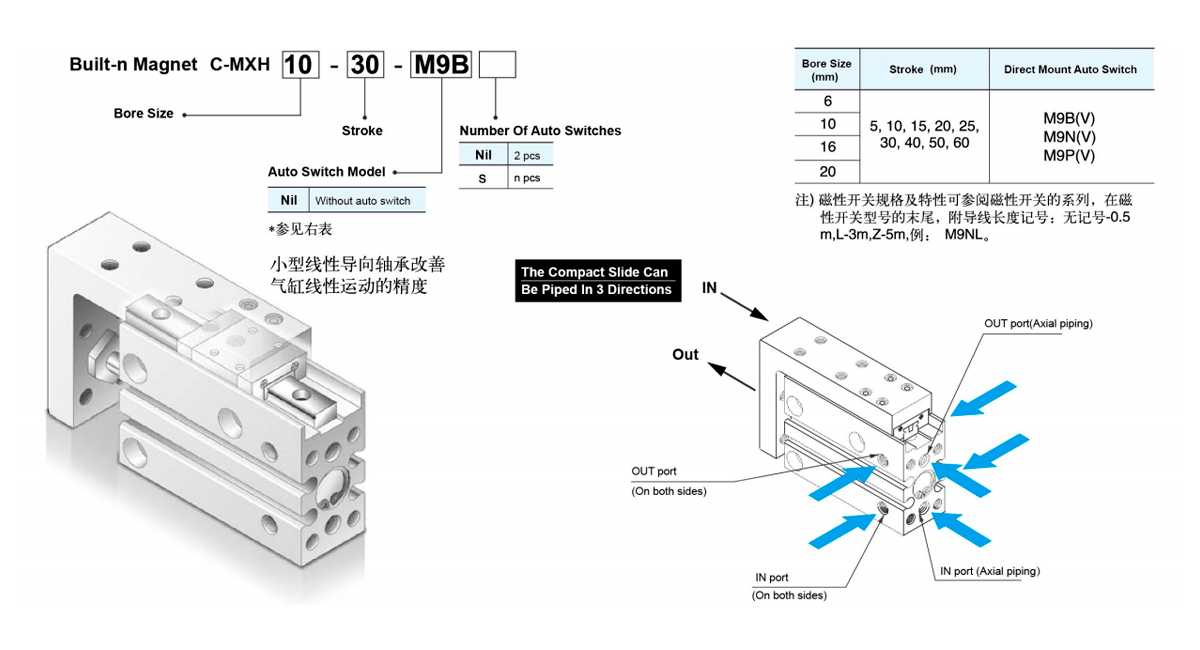

3. Pode ser conectado à fonte de ar de três lados;
4. Pode instalar interruptores magnéticos em dois lados;
5. Amortecedores de borracha padrão em ambas as extremidades;
6. O torque permitido é seis vezes maior que o da série MXU.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Cilindro deslizante série STM (Ø10~Ø25)
PRÓXIMO：Cilindro deslizante da série MXQ (guia linear circulante) tipo cilindro duplo (Ø6 ~ Ø25)
  • Especificação padrão
    Tamanho do furo (mm) 6 10 16 20
    Largura do rolamento guia 5 7 9 12
    Fluido Ar
    Ação Dupla ação
    Pressão operacional mínima 0,15 MPa 0,06MPa 0,05 MPa
    Pressão operacional máxima 0,7   MPa
    Temperatura ambiente e fluida Sem detector magnético:-10~70℃
    Com detector magnético:-10 ~ 60 ℃     		(Sem congelamento)
    Velocidade do pistão 50~500    mm/s
    Energia Cinética Admissível J 0.0125 0.025 0.05 0.1
    *Lubrificação Não obrigatório
    Almofada Amortecedor de borracha em ambas as extremidades
    Tolerância do comprimento do curso (mm) 1.00
    Troca automática (opção) Interruptor magnético de palheta:D-A9□,
    Sensor magnético de estado sólido: D-M9□
    Tamanho da porta da tubulação M5×0,8
    *Use  ISOVG32  se quiser  usar  lubrificação.

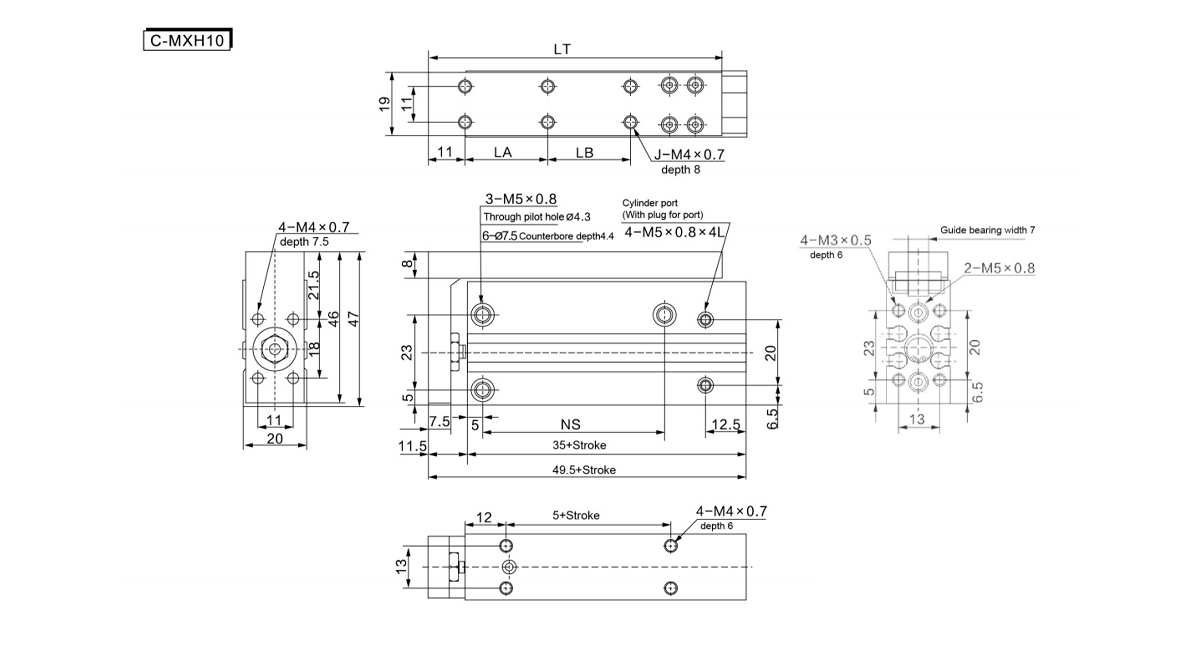

  • Modelo (mm) J Los Angeles Libra LT E
    5 4 10 - 42 14
    10 4 10 - 42 14
    15 4 20 - 52 24
    20 4 20 - 52 24
    25 4 30 - 62 30
    30 4 30 - 62 30
    40 6 20 20 72 45
    50 6 25 25 82 55
    60 6 30 30 92 60

    Modelo (mm) J Los Angeles Libra LT E
    5 4 10 - 49 14
    10 4 10 - 49 14
    15 4 20 - 59 24
    20 4 20 - 59 24
    25 4 30 - 69 30
    30 4 30 - 69 30
    40 6 20 20 79 45
    50 6 25 25 89 55
    60 6 30 30 99 60

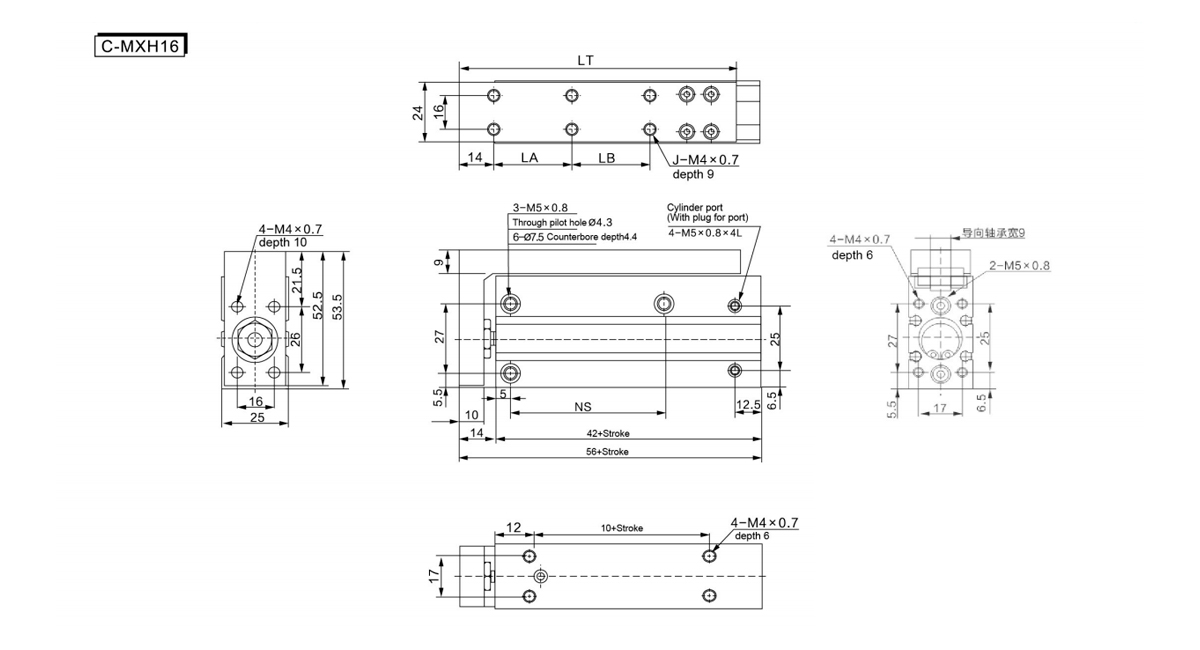

    Curso (mm) J Los Angeles Libra LT E
    5 4 10 - 58 20
    10 4 10 - 58 20
    15 4 20 - 68 30
    20 4 20 - 68 30
    25 4 30 - 78 40
    30 4 30 - 78 40
    40 6 20 20 88 50
    50 6 25 25 98 60
    60 6 30 30 108 60

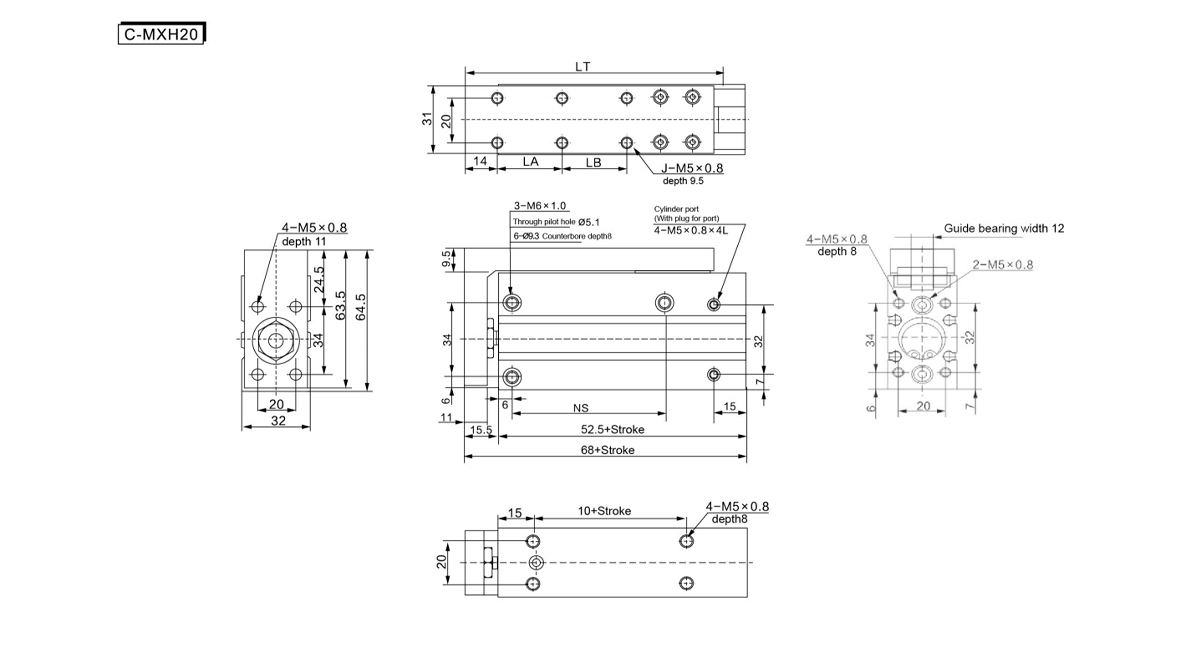

    Curso (mm) J Los Angeles Libra LT E
    5 4 10 - 64 20
    10 4 10 - 64 20
    15 4 20 - 74 30
    20 4 20 - 74 30
    25 4 30 - 84 40
    30 4 30 - 84 40
    40 6 20 20 94 50
    50 6 25 25 104 70
    60 6 30 30 114 70
