Cilindro de Agulha Série CJPB (Ação Simples)
  • Cilindro de Agulha Série CJPB (Ação Simples)
Cilindro de Agulha

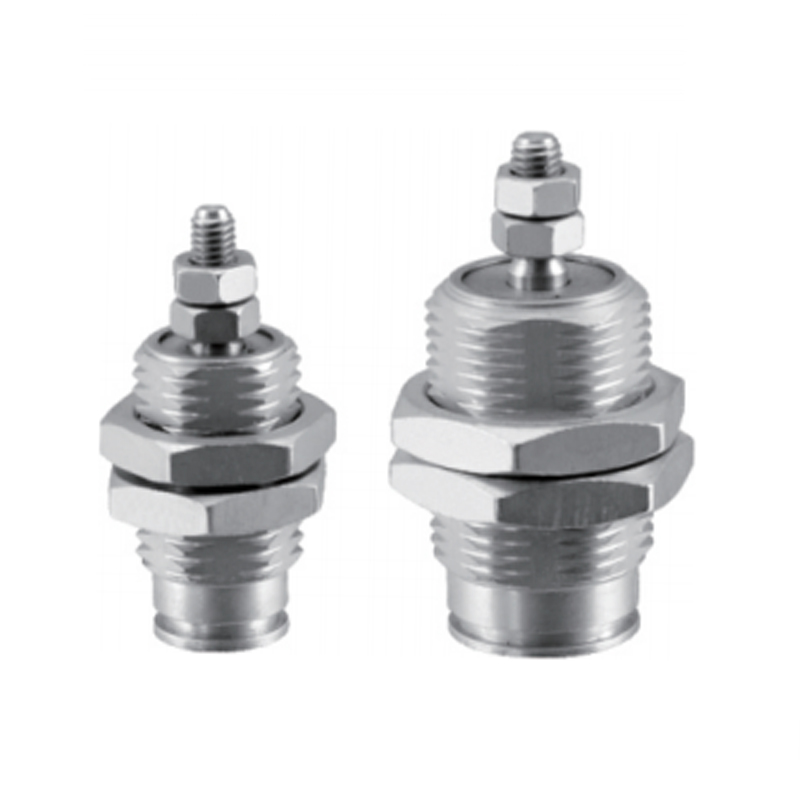

Cilindro de Agulha Série CJPB (Ação Simples)

O cilindro de agulha da série CJPB (ação simples) é um atuador compacto projetado para aplicações sensíveis ao espaço. Seu núcleo é usar ar comprimido para acionar a haste do pistão para obter movimento linear unidirecional e contar com a mola embutida para obter reinicialização automática.

• Design altamente integrado: A estrutura principal do corpo é extremamente compacta, leve e requer um espaço mínimo de instalação.

• Capacidade de integração modular: Suporta combinação conveniente de vários cilindros para formar um módulo integrado, proporcionando alta flexibilidade de instalação e otimizando a utilização do espaço.

• Processo de instalação simplificado: Normalmente não são necessários acessórios de instalação adicionais, simplificando as etapas de montagem.

• Ampla gama de especificações: Fornece uma variedade de opções de diâmetro de cilindro para atender aos requisitos de carga e curso de diferentes cenários de aplicação e se adaptar a diferentes condições de trabalho.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Cilindro de agulha série CDJPB (dupla ação)
PRÓXIMO：Sem próximo artigo
  • Diâmetro do cilindro (mm) 6 10 15
    Fluido usado Ar
    Tipo de atuação Retorno por mola de ação única
    Pressão operacional máxima MPa 0.7
    Pressão operacional mínima MPa 0.2 0.15
    Temperatura ambiente e do fluido -10℃~70℃(Mas não congelado)
    Buffer Nenhum
    Velocidade do pistão 50~500 mm/s
    Tolerância de curso mm 1.00
    *Lubrificação Não obrigatório
    Diâmetro de conexão M5×0,8 (tipo de montagem em painel)
    *Se for necessária lubrificação, use óleo de turbina nº

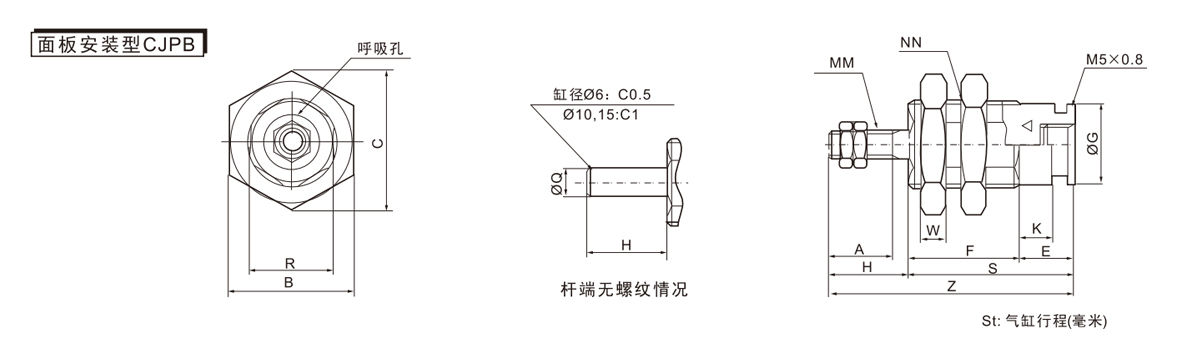

  • Diâmetro do cilindro
    (mm)     		A B C E F ØG H K Milímetros NN R S W Z Q
    5º 10º 15º 5º 10º 15º 5º 10º 15º
    6 7 12 13.9 6 12.5 19.5 26.5 8.5 9 3.5 M3×0,5 M10×1,0 9 18.5 22.5 32.5 3 27.5 34.5 41.5 3
    10 10 19 22 6 14.5 21 28 12 12 3.5 M4×0,7 M15×1,5 13 20.5 27 34 4 32.5 39 46 5
    15 12 27 31 7 16.5 22.5 29 19 14 4.2 M5×0,8 M22×1,5 20 23.5 29.5 36 5 37.5 43.5 50 6

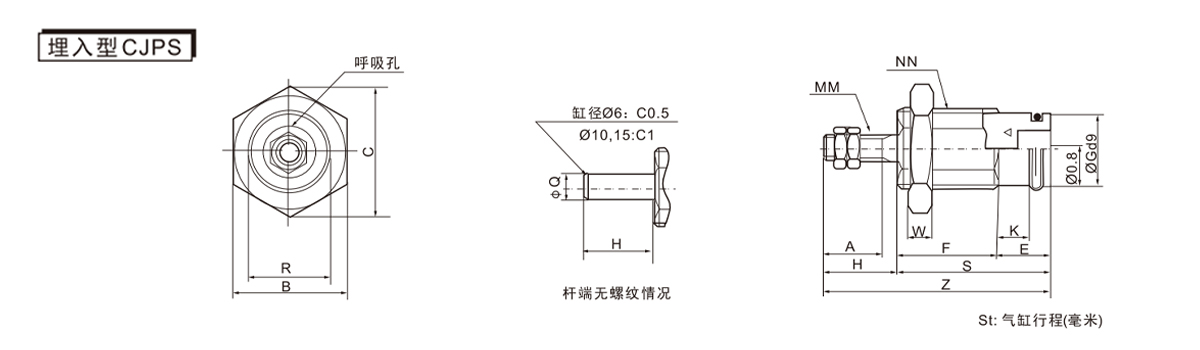

    Diâmetro do cilindro
    (mm)     		A B C E F ØG H K Milímetros NN R S W Z Q
    5º 10º 15º 5º 10º 15º 5º 10º 15º
    6 7 12 13.9 6 12.5 19.5 26.5 8.5 9 3.5 M3×0,5 M10×1,0 9 18.5 22.5 32.5 3 27.5 34.5 41.5 3
    10 10 19 22 6 14.5 21 28 12 12 3.5 M4×0,7 M15×1,5 13 20.5 27 34 4 32.5 39 46 5
    15 12 27 31 7 16.5 22.5 29 19 14 4.2 M5×0,8 M22×1,5 20 23.5 29.5 36 5 37.5 43.5 50 6
