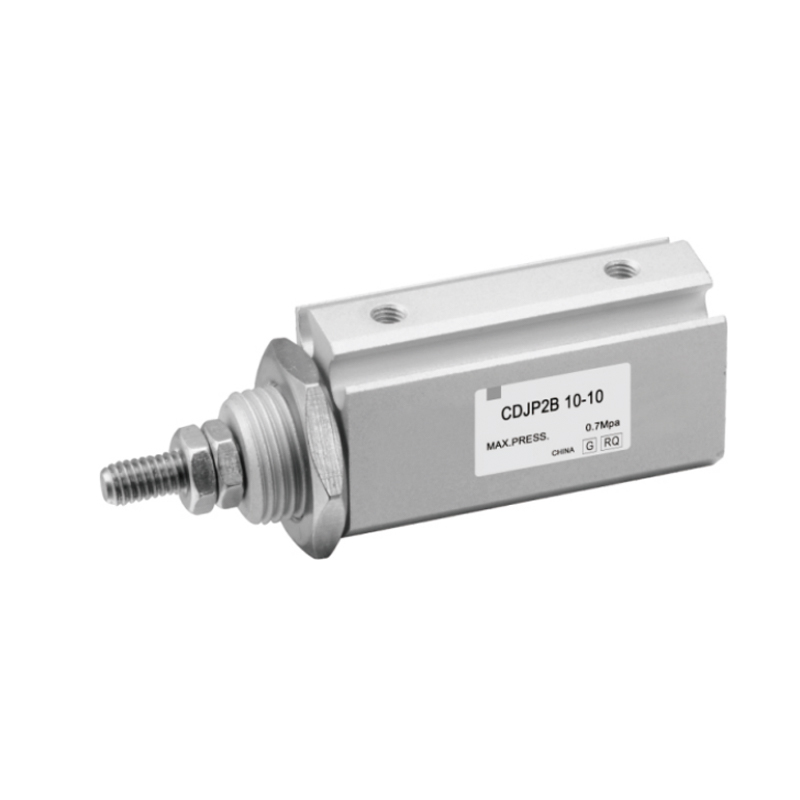

Cilindro de agulha série CDJPB (dupla ação)
  • Cilindro de agulha série CDJPB (dupla ação)
Cilindro de Agulha

Cilindro de agulha série CDJPB (dupla ação)

O cilindro de agulha da série CDJPB (dupla ação) é um atuador pneumático de precisão projetado para cenários com espaço limitado. Ele alcança movimento alternativo linear eficiente através de uma estrutura compacta e é adequado para sistemas de automação altamente integrados.

Recursos principais:

1. Utilização extrema do espaço: A configuração altamente intensiva e o corpo leve otimizam significativamente o espaço de layout do equipamento e melhoram a adaptabilidade do sistema às restrições de espaço.

2. Flexibilidade de configuração: Abrange diversas especificações de grupos de parâmetros de curso e diâmetro do cilindro, adapta-se a cargas diferenciadas e requisitos dinâmicos e garante amplitude de aplicação.

3. Liberdade de integração do sistema: Suporta topologia de instalação modular e interface estendida de acessórios, proporcionando recursos prontos para uso e reduzindo a complexidade de integração de engenharia.

4. Unidade de detecção incorporada: Integra um interruptor de indução magnética sem contato para formar uma estrutura de topologia de corpo integrada e realiza a função de feedback do sinal de posicionamento sem depuração.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Sem artigo anterior
PRÓXIMO：Cilindro de Agulha Série CJPB (Ação Simples)

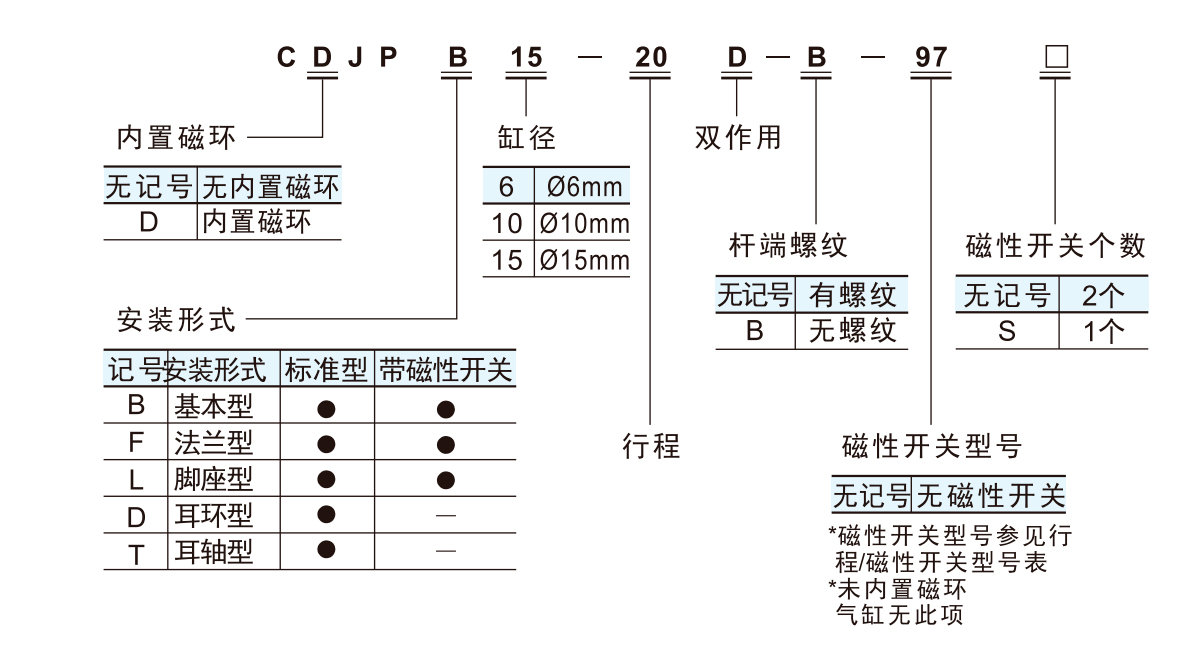

  • Diâmetro do cilindro (mm) 6 10 15
    Fluido usado Ar
    Tipo de atuação Dupla ação
    Pressão operacional máxima MPa 0.7
    Pressão operacional mínima MPa 0.12 0.06
    Temperatura ambiente e do fluido Interruptor não magnético: -10°C,
    Interruptor magnético: -10°C a 60°C
    Buffer Amortecedores de borracha em ambas as extremidades
    Velocidade do pistão 50 ~ 500 mm/s
    Tolerância de curso mm 10
    *Lubrificação Não obrigatório
    Diâmetro de conexão M5×0,8
    *Se for necessária lubrificação, use óleo de turbina nº

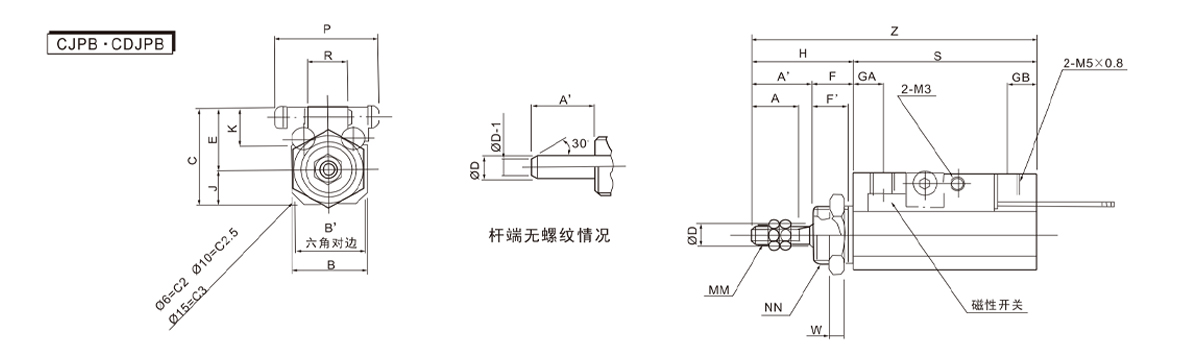

  • Diâmetro do cilindro
    (mm)     		A Um' B B' ØD F F' GA GB H J K Milímetros NN R S W Z Interruptor magnético
    5º 10º 15º 20º 30 5º 10º 15º 20º 30 C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 M3×0,5 M10×1,0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 M4×0,7 M12×1,0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 M5×0,8 M14×1,0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

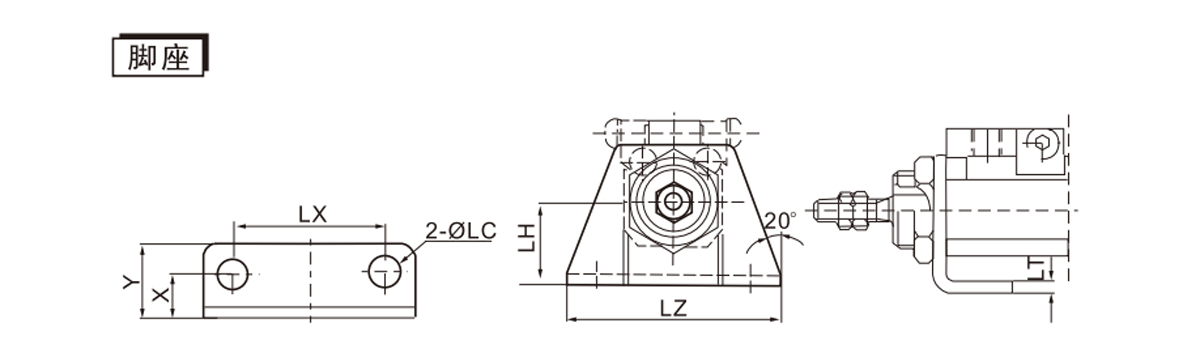

    Diâmetro do cilindro
    (mm)     		Apoio para os pés
    Número da peça ES LT LZ LX X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

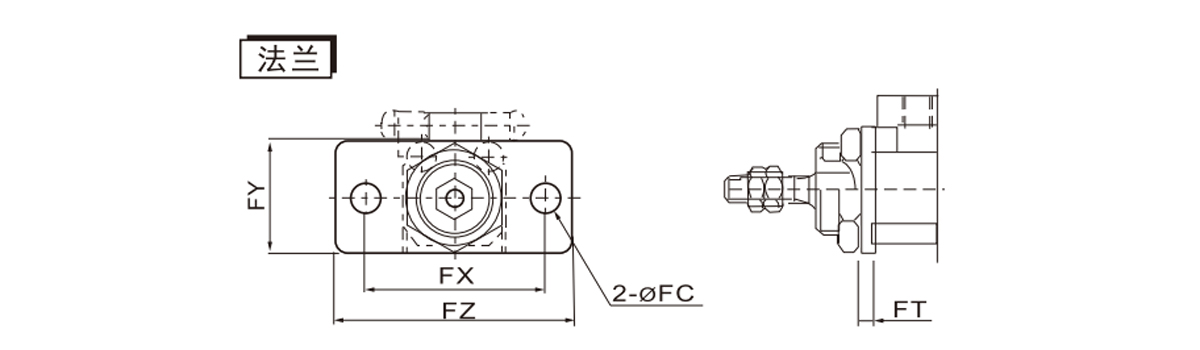

    Diâmetro do cilindro
    (mm)     		Flange
    Número da peça TF FX Ano fiscal Lei Federal ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

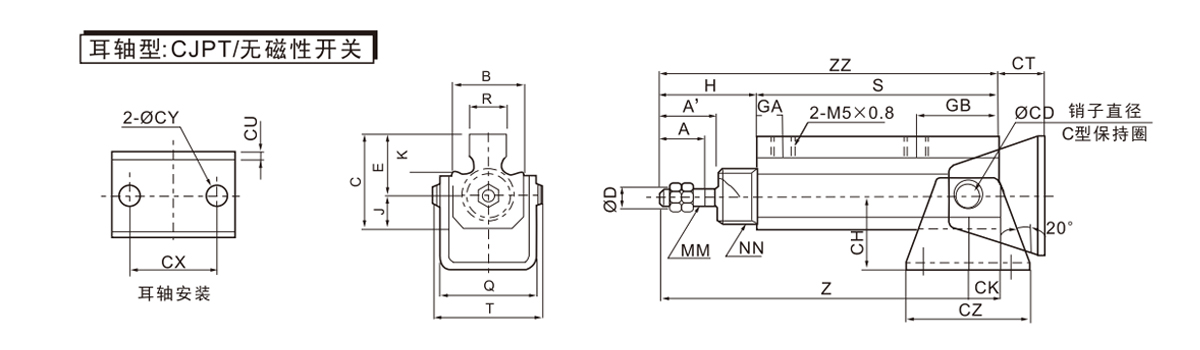

    Diâmetro do cilindro
    (mm)     		Número da peça do assento do eixo da orelha S Z ZZ R
    5º 10º 15º 20º 30 5º 10º 15º 20º 30 5º 10º 15º 20º 30
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

    Diâmetro do cilindro
    (mm)     		A Um' B C ØD E GA GB H J K Milímetros NN Q T ØCD CH CK TC UC Experiência do cliente ØCY República Checa
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 M3×0,5 M10×1,0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 M4×0,7 M12×1,0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 M5×0,8 M14×1,0 28 31.7 6 25 8 17 2.9 29 5.5 42

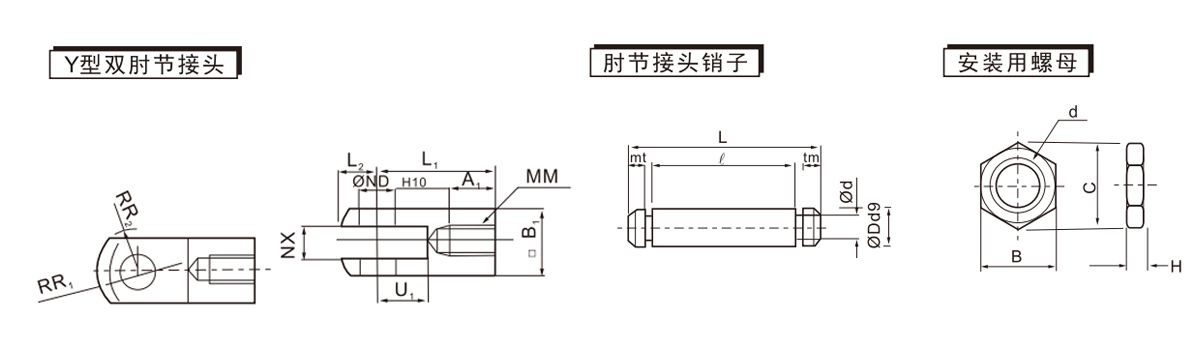

    Diâmetro do cilindro
    (mm)     		Articulação de cotovelo duplo tipo Y Pino de articulação do cotovelo Porca do corpo do cilindro
    Número da peça A1 B1 ØNDH10 L1 L2 Milímetros U1 NX R1 R2 Número da peça ØDd9 L ah ρ M t Número da peça d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 M3×0,5 5 3 5 4 IY-P006 3 -0,02 9 2.85 62 0.75 0.65 SNP-006 M10×1 3 14 16.2
    0 -0,045
    10 Y-P010 6.5 10 5 0.048 16 5.5 M4×0,7 7 5 8 6.3 IY-P010 5 -0,030 13.6 4.8 10.2 1 0.7 SNP-010 M12×1 3 17 19.6
    0 -0,060
    15 Y-P015 7 12 6 0.048 19 7 M5×0,8 9 6 10 7.8 IY-P015 6 -0,030 15.8 5.7 12.2 1 0.8 SNP-015 M14×1 4 19 21.9
    0 -0,060

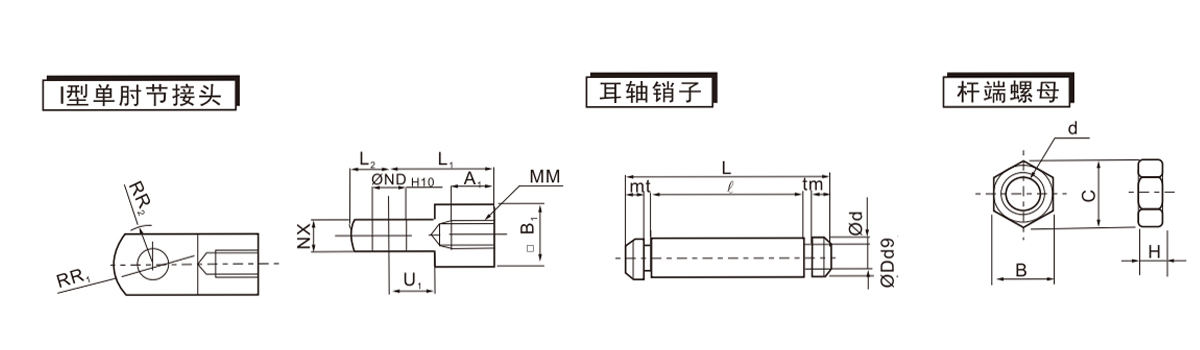

    Diâmetro do cilindro
    (mm)     		Articulação de cotovelo único Pino do eixo da orelha Porcas da extremidade da haste
    Número da peça A1 B1 ØNDH10 L1 L2 Milímetros U1 NX R1 R2 Número da peça ØDd9 L ah ρ M t Número da peça d H B C
    6 I-P006 5 6 3 0.04 12 3.5 M3×0,5 5 3 5 4 TC-P006 3 -0,02 20.4 2.85 17.6 0.75 0.65 NTP-006 M3×0,5 1.8 5.5 6.4
    0 -0,045
    10 I-P010 6.5 10 5 0.048 16 5.5 M4×0,7 7 5 8 6.3 TC-P010 5 -0,030 23.9 4.8 20.5 1 0.7 NTP-010 M4×0,7 2.4 7 8.1
    0 -0,060
    15 I-P015 7 12 6 0.048 19 7 M5×0,8 9 6 10 7.8 TC-P015 6 -0,030 31.7 5.7 28.1 1 0.8 NTP-015 M5×0,8 3.2 8 92
    0 -0,060
