Minicilindro de liga de alumínio série MAL Fornecedores

Página inicial / Produtos / Cilindro de Ar / Minicilindro / Minicilindro de liga de alumínio série MAL

Minicilindro de liga de alumínio série MAL Minicilindro de liga de alumínio série MAL Minicilindro de liga de alumínio série MAL
  • Minicilindro de liga de alumínio série MAL
  • Minicilindro de liga de alumínio série MAL
  • Minicilindro de liga de alumínio série MAL
Minicilindro

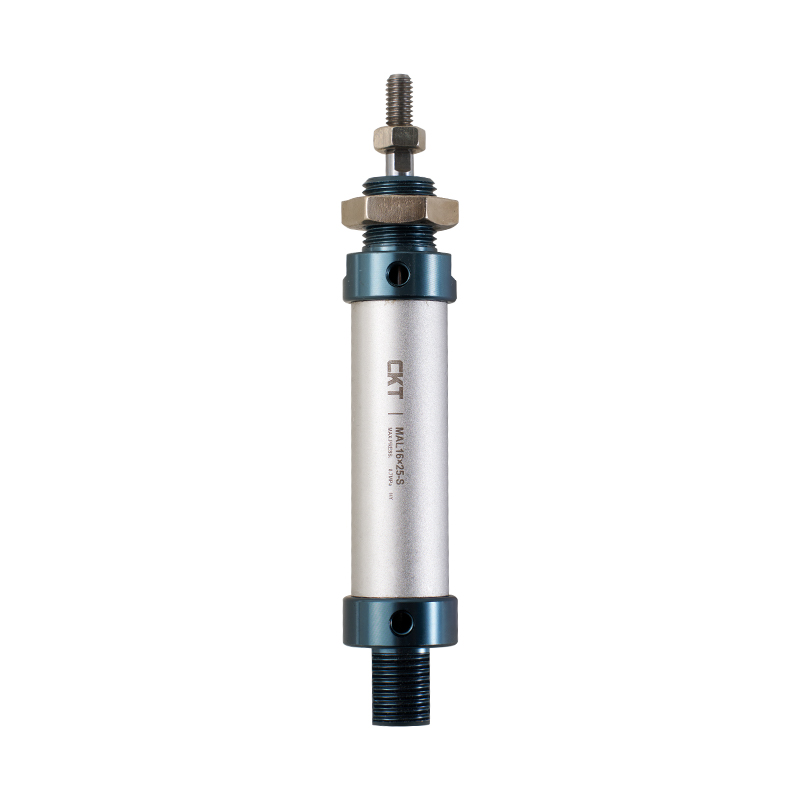

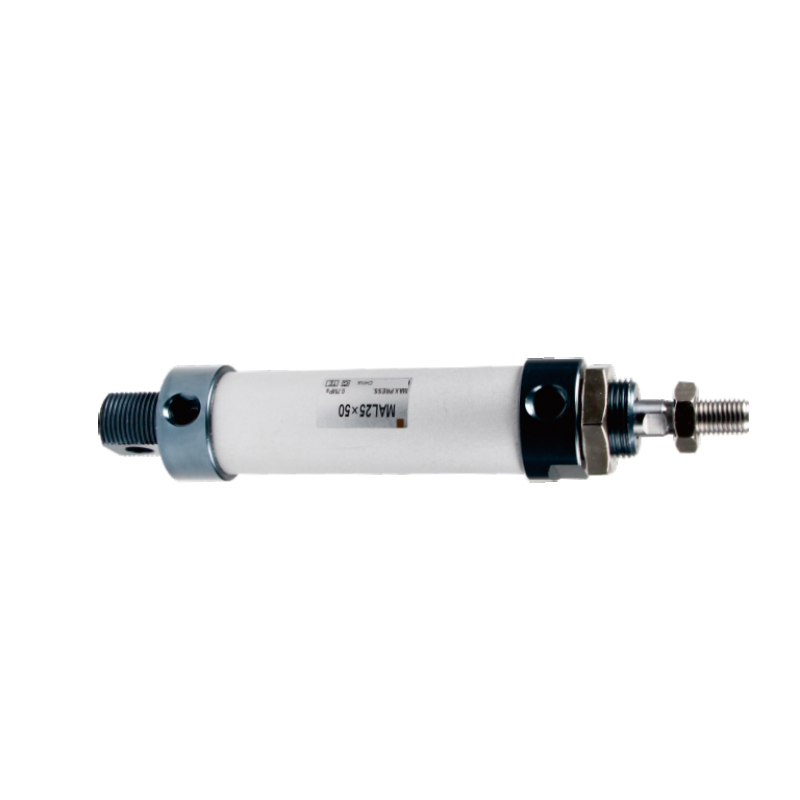

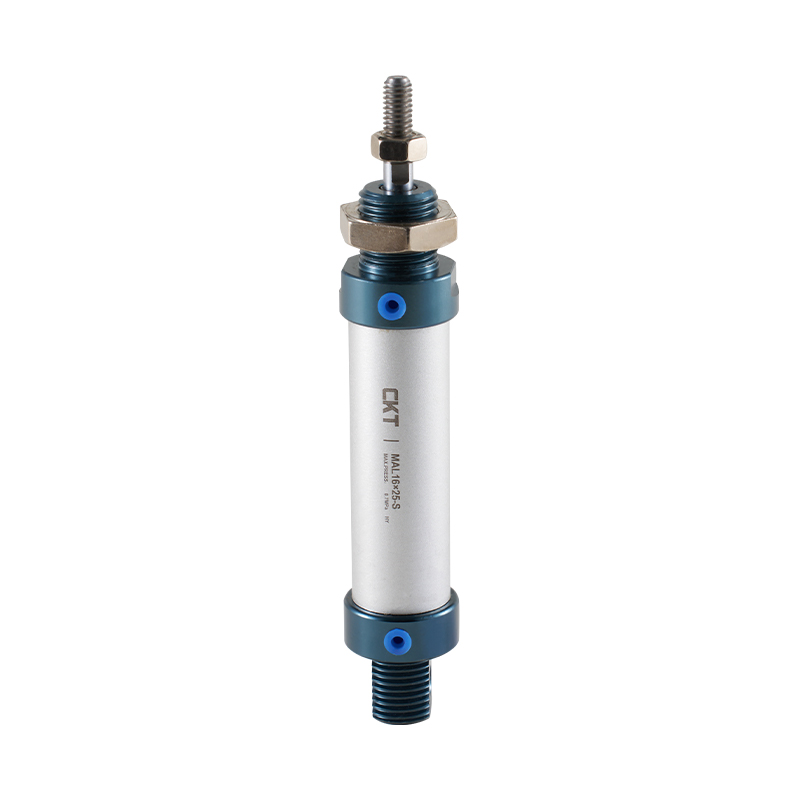

Minicilindro de liga de alumínio série MAL

1. Implementar os padrões da empresa e usar corpo de cilindro de tubo redondo de alumínio;
2. As tampas frontal e traseira são conectadas ao tubo do cilindro por roscas;
3. A vedação do pistão adota uma estrutura de vedação bidirecional de formato especial com tamanho compacto e função de armazenamento de óleo;
4. A tampa frontal adota guia de rolamento autolubrificante com boa lubrificação e desempenho de orientação;
5. Uma variedade de formas de tampa traseira tornam a instalação do cilindro mais conveniente;
6. Cilindros de várias especificações e acessórios de instalação de cilindros estão disponíveis para os clientes escolherem.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Minicilindro de aço inoxidável série MI
PRÓXIMO：Minicilindros de aço inoxidável série MA
  • Diâmetro interno (mm) 20 25 32 40
    Tipo de ação Série MSAL e MTAL Tipo de ação única
    Outras séries Tipo alternativo
    Meio de trabalho Ar
    Faixa de pressão Tipo alternativo 0,1 ~ 1,0 MPa (14 ~ 145Psi)
    Tipo de ação única 0,2 ~ 1,0 MPa (28 ~ 145Psi)
    Resistência à pressão garantida 1,5 MPa (215 psi)
    Faixa de temperatura operacional °C -20~70
    Faixa de velocidade operacional Tipo de ação única：50~800mm/s
    Tipo reativo: 30 ~ 800 mm/s
    Faixa de tolerância de viagem 0~150 10 >150*1,4
    Tipo de buffer Almofada de pára-choque
    *Diâmetro de aquisição PT1/8 PT1/4
    *Os tipos de rosca NPT e G estão disponíveis para a conexão. Selecione.

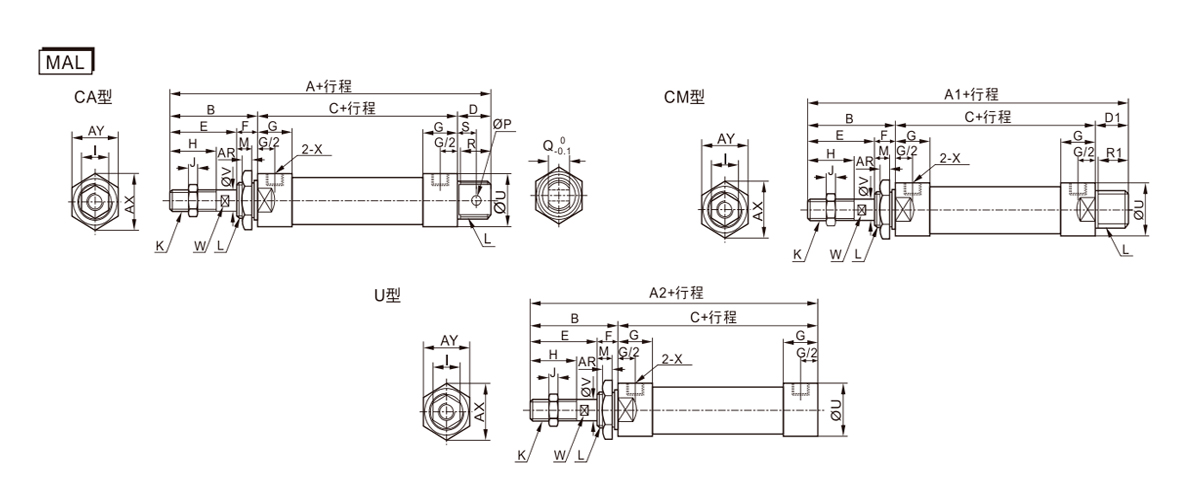

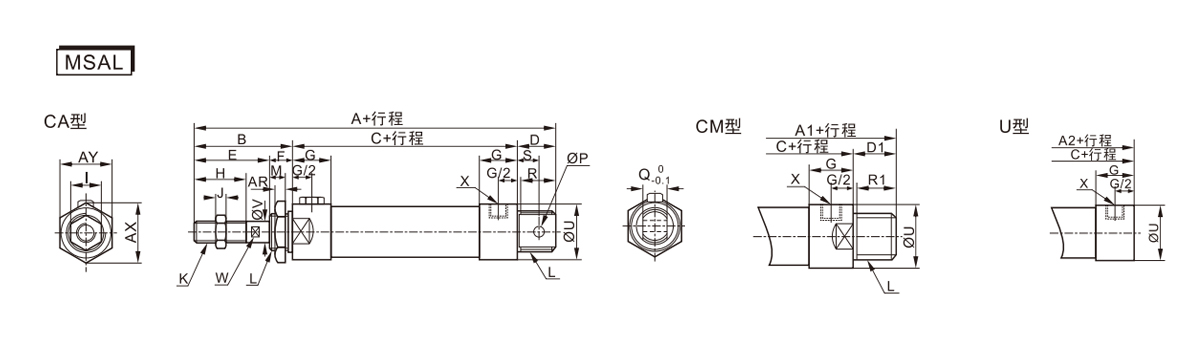

  • Diâmetro/símbolo do cilindro A A1 A2 B C D D1 E F G H I J K L M P Q R R1 S U V W X RA Machado Sim
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 M6×1 M16×1,5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 M8×1,25 M22×1,5 10 8 16 19 12 12 29 8 0 PT1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 14 12 34 10 8 PT1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 14 15 39.5 12 10 PT1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 M12×1,25 M30×2,0 12 12 20 25 14 15 49.5 16 14 PT1/4 9 47 41

    Símbolo A A1 A2 B C D D1 E F
    Furo/curso 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    Diâmetro/símbolo do cilindro G H 1 J K L M P Q R R1 S U V W X RA Machado Sim
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 10 12 29 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 12 34 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 12 15 39.5 12 10 PT1/8 8 37 32
    40 22 24 17 7 M12×1,25 M30×2,0 12 12 20 25 12 15 49.5 16 14 PT1/4 9 47 41

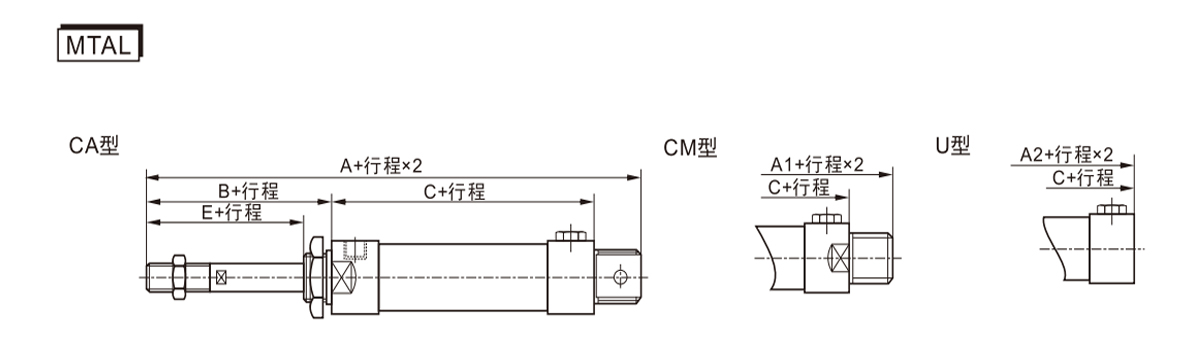

    Diâmetro/símbolo do cilindro A A1 A2 C
    Itinerário 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

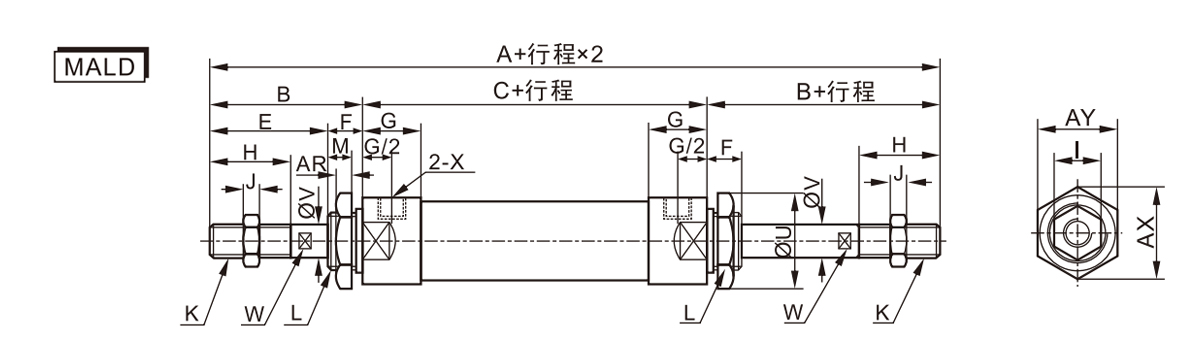

    Diâmetro/símbolo do cilindro A B C E F G H I J K L M U V W X RA Machado Sim
    20 150 40 70 28 12 16 20 12 6 M8×1,25 M22×1,5 10 29 8 6 PT1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 M10×1,25 M22×1,5 12 34 10 8 PT1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 M10×1,25 M24×2,0 12 39.5 12 10 PT1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 M12×1,25 M30×2,0 12 49.5 16 14 PT1/4 9 47 41

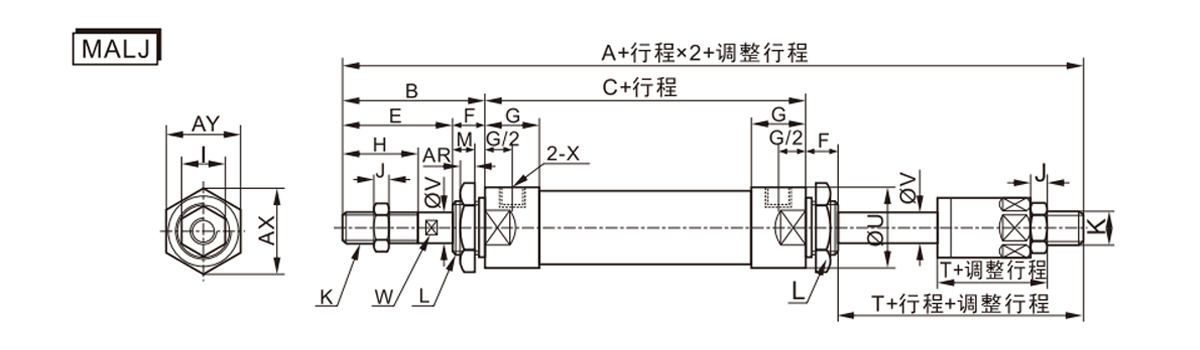

    Diâmetro/símbolo do cilindro A B C E F G H I J K L M T U V W X RA Machado Sim
    20 147 40 70 28 12 16 20 12 6 M8×1,25 M22×1,5 10 25 29 8 6 PT1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 M10×1,25 M22×1,5 12 27 34 10 8 PT1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 M10×1,25 M24×2,0 12 27 39.5 12 10 PT1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 M12×1,25 M30×2,0 12 28 49.5 16 14 PT1/4 9 47 41

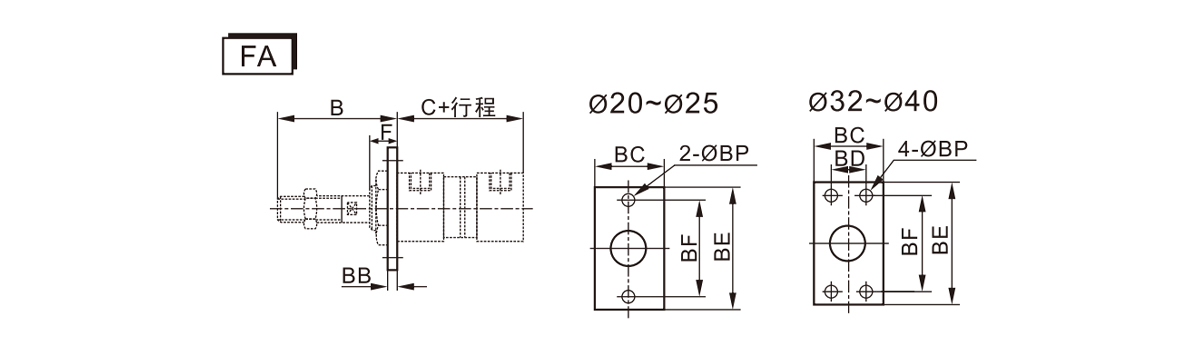

    Símbolo B C
    (Série MAL)     		C (série MSAL) BB AC BD SER namorado PA F
    Furo/curso 0~50 51~100 101~150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

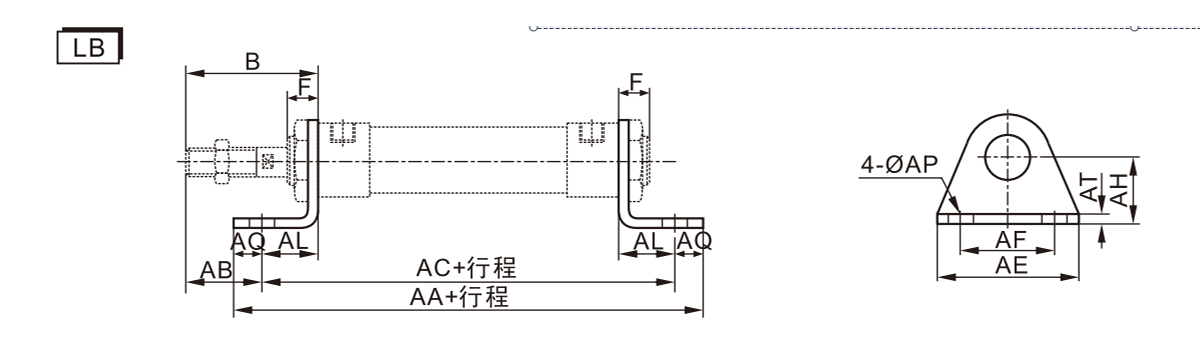

    Símbolo B F AA
    (Série MAL)     		AA (série MSAL) AB AC
    (Série MAL)     		AC (série MSAL) EA AF AL QA PA AT AH
    Furo/curso 0~50 51~100 101~150 0~50 51~100 101~150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

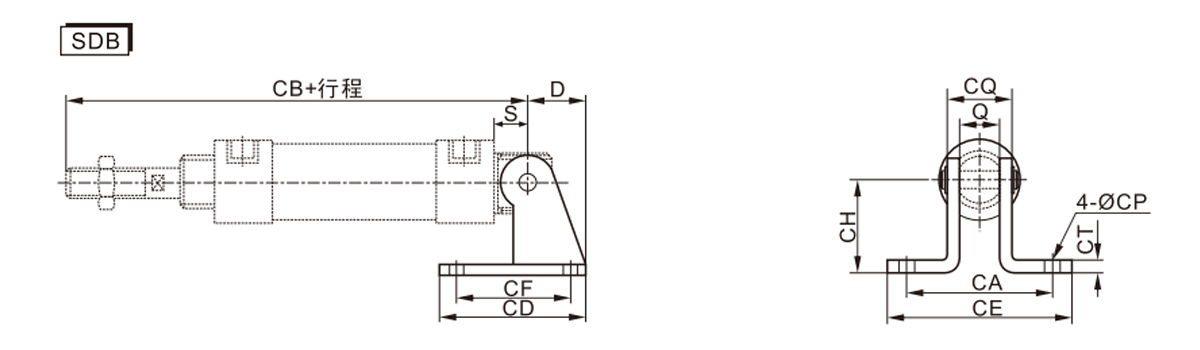

    Símbolo D S Q CA CB
    (série MAL)     		CB (série MSAL) CD CE FC CH TC CP QC
    Furo/curso 0~50 51~100 101~150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
