Minicilindros de aço inoxidável série MA Fornecedores

Página inicial / Produtos / Cilindro de Ar / Minicilindro / Minicilindros de aço inoxidável série MA

Minicilindros de aço inoxidável série MA Minicilindros de aço inoxidável série MA
  • Minicilindros de aço inoxidável série MA
  • Minicilindros de aço inoxidável série MA
Minicilindro

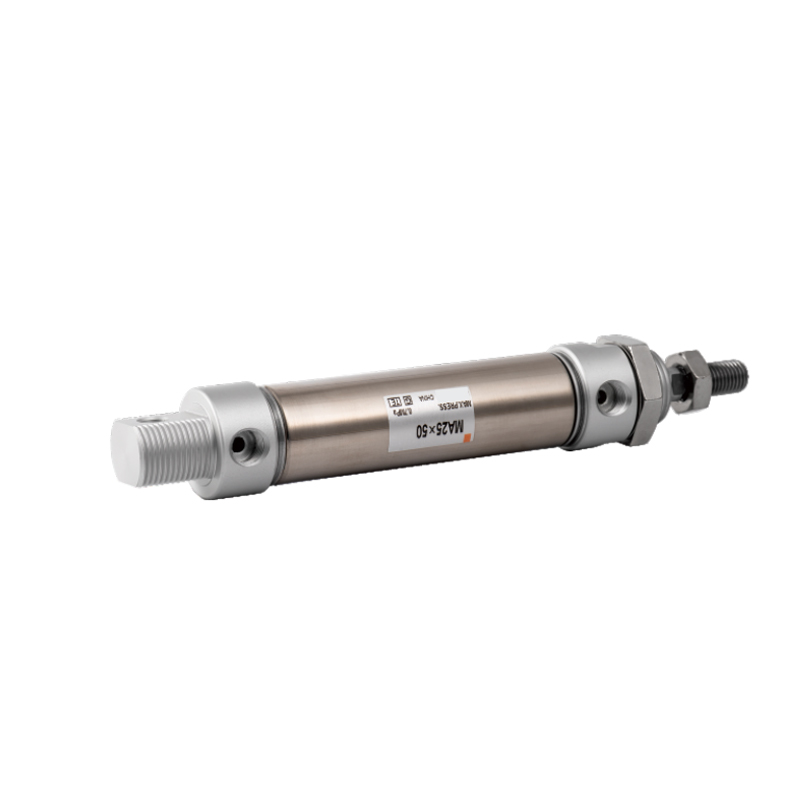

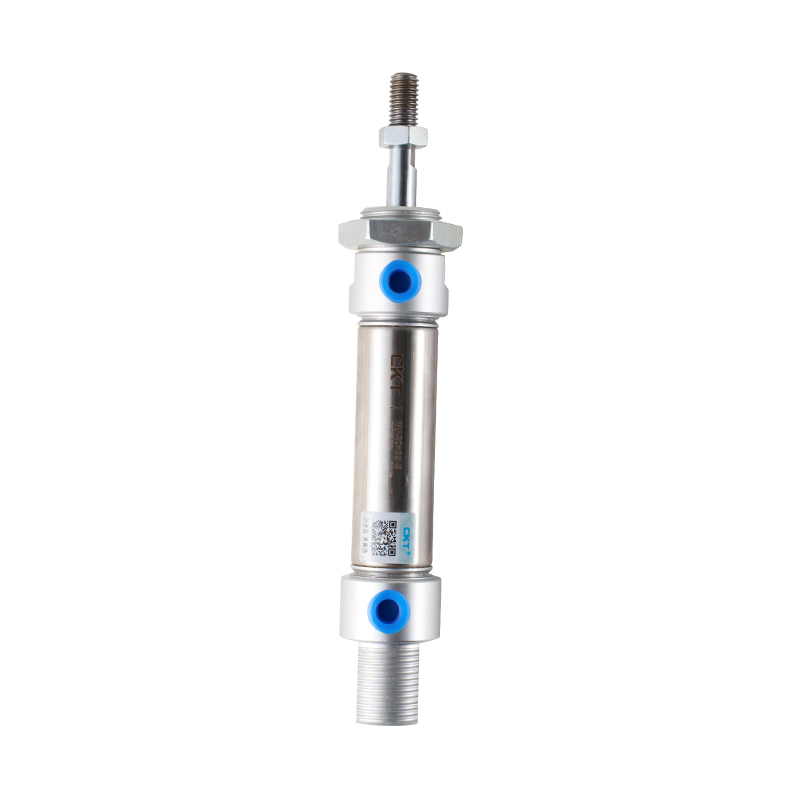

Minicilindros de aço inoxidável série MA

1. A vedação do pistão adota uma estrutura de vedação bidirecional de formato especial com tamanho compacto e função de armazenamento de óleo;
2. As tampas dianteira e traseira são equipadas com almofadas anticolisão fixas para reduzir o impacto reverso do cilindro;
3. Uma variedade de formas de tampa traseira tornam a instalação do cilindro mais conveniente;
4. As tampas dianteira e traseira e o corpo do cilindro de aço inoxidável adotam uma estrutura rolante rebitada com conexão confiável;
5. O corpo do cilindro adota tubo de aço inoxidável de alta precisão com alta resistência e resistência à corrosão;
6. Cilindros de várias especificações e acessórios de instalação de cilindros estão disponíveis para escolha dos clientes;
7. Todos os cilindros desta série são fixados com ímãs.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Minicilindro de liga de alumínio série MAL
PRÓXIMO：Minicilindro de aço inoxidável série CM2 (ação simples)
  • Diâmetro interno (mm) 16 20 25 32 40 50 63

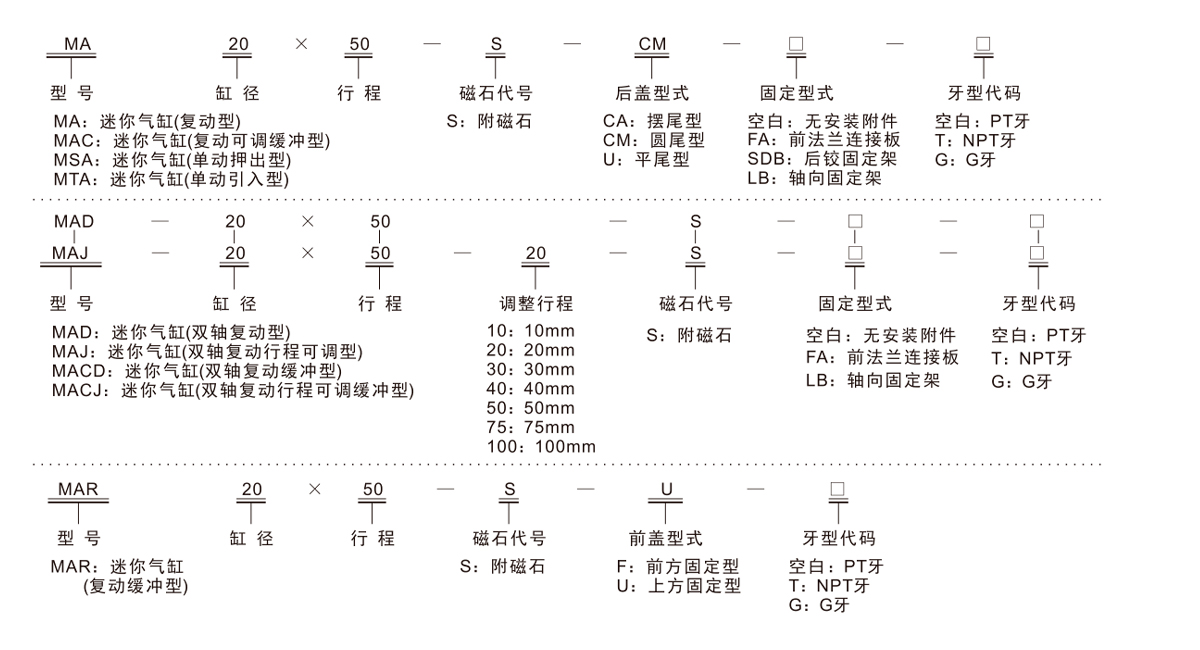

    Tipo de ação MSAI  MTA Tipo de ação única -
    MAR - Tipo alternativo
    MAI  MADI  MAJ Tipo alternativo -
    MACI  MACDI   MACJ - Tipo de amortecimento de dupla ação
    meio de trabalho Ar
    Faixa de pressão operacional Tipo alternativo 0,1 ~ 1,0 MPa (15 ~ 145Psi)
    Tipo de ação única 0,2 ~ 1,0 MPa (28 ~ 145Psi)
    Resistência à pressão garantida 1,5 MPa (215 psi)
    Faixa de temperatura operacional °C -20~70
    Faixa de velocidade operacional Tipo de ação única:50~800mm/s
    Tipo recorrente: 30 ~ 800 mm/s
    Faixa de tolerância de viagem 0~150*10        >150 14
    Tipo de buffer Série C-MAC, C-MACD, C-MACJ: Buffer ajustável;
    Outras séries: Pastilhas anticolisão
    *Diâmetro de aquisição M5×0,8 PT1/8 PT1/4
    *Os tipos de rosca NPT e G estão disponíveis para a conexão.

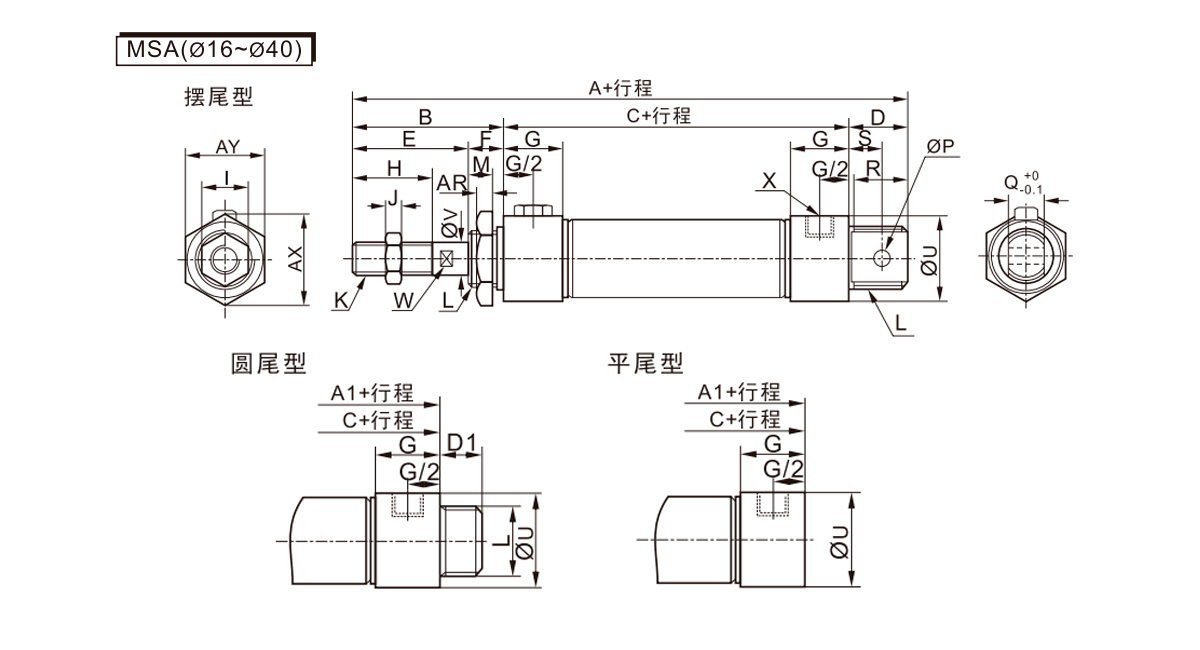

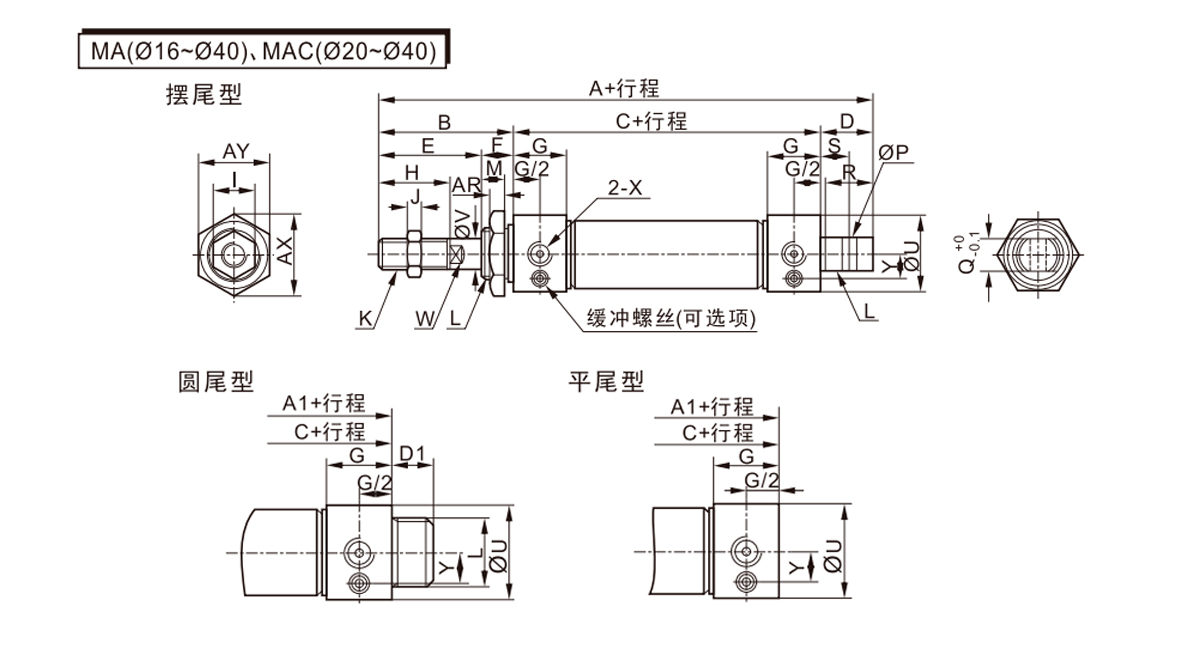

  • Diâmetro interno/símbolo A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X RA Machado Sim Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 8 M5×0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    Diâmetro/símbolo do cilindro U V
    50 53 16
    63 67 16

    Símbolo A A1 B C D D1 E F G H I
    Diâmetro interno/curso ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Diâmetro interno/símbolo J K L M P Q R S U V W X RA Machado Sim
    16 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 5 25 22
    20 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

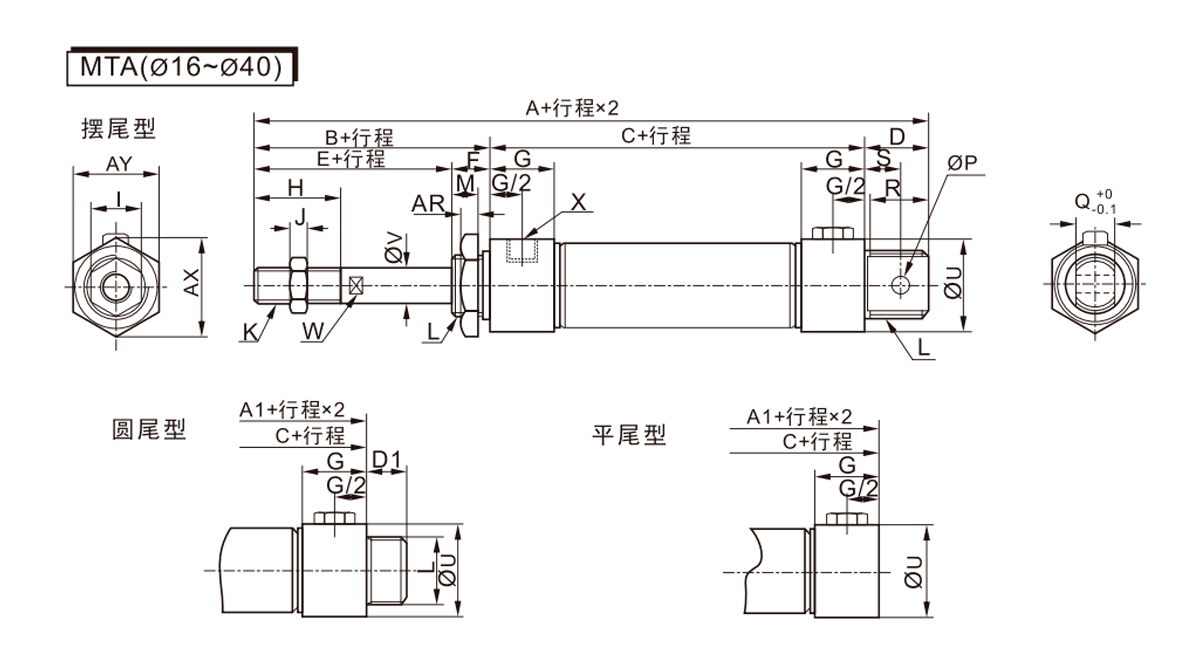

    Símbolo A A1 B C D D1 E F
    Diâmetro interno/curso ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Diâmetro interno/símbolo G H I J K L M P Q R S U V W X RA Machado Sim
    16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 6 25 22
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

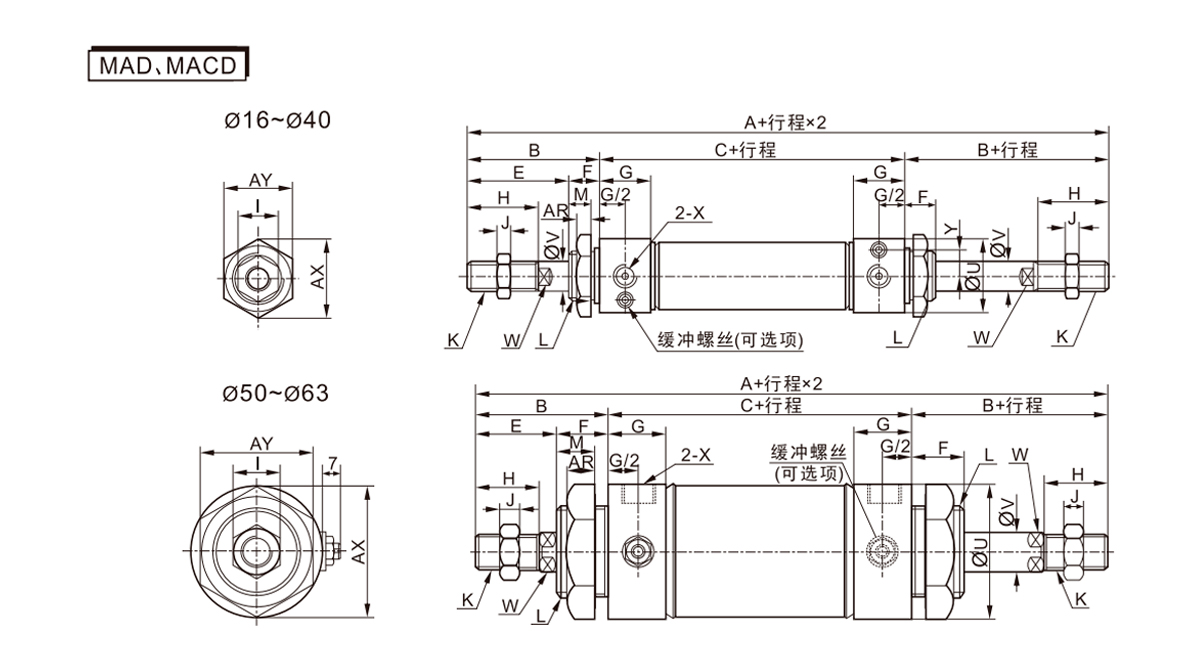

    Diâmetro interno/símbolo A B C E F G H I J K L M U V W X RA Machado Sim Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 67 16 14 PT1/4 11 53 46 -

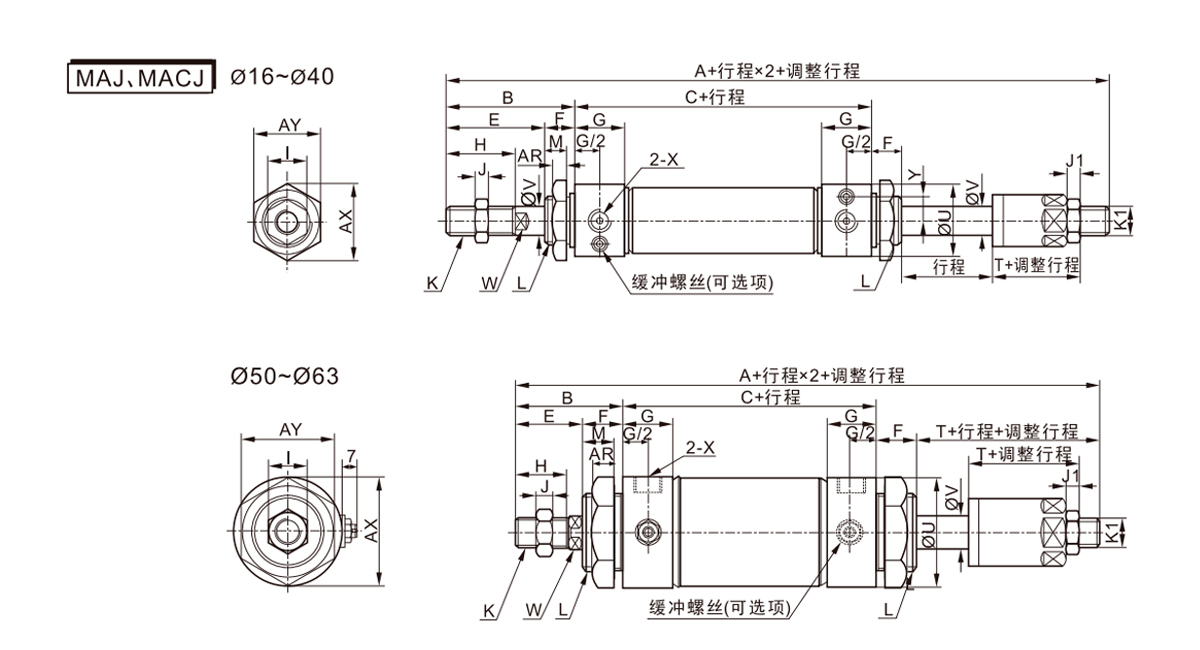

    Diâmetro interno/símbolo A B C E F G H I J J1 K K1 L M U V W X RA Machado Sim Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1,25 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1,25 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 67 16 14 PT1/4 11 53 46 - 28

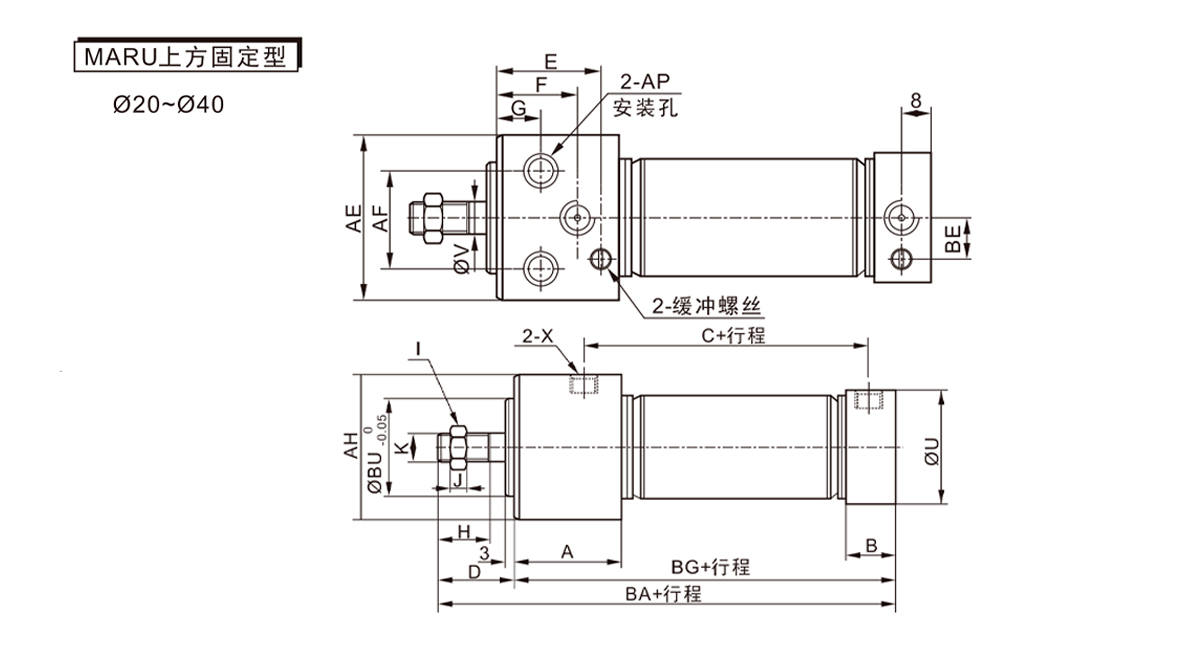

    Diâmetro interno/símbolo A B C D E F G H I J K U V X EA AF PA AH BA SER GB BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1,25 27 8 PT1/8 33.5 21 Ø9,5
    Profundidade 6,5
    Furo passante: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1,25 30 10 PT1/8 39 25 Ø11,0
    Profundidade 7,5
    Furo passante: Ø6,6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1,25 35 12 PT1/8 47 30 Ø14,0
    Profundidade 10
    Através do furo: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1,5 41.6 16 PT1/8 58.5 38 Ø17,5
    Profundidade 12,5
    Furo passante: Ø11     		52.3 132.6 15 97.6 32

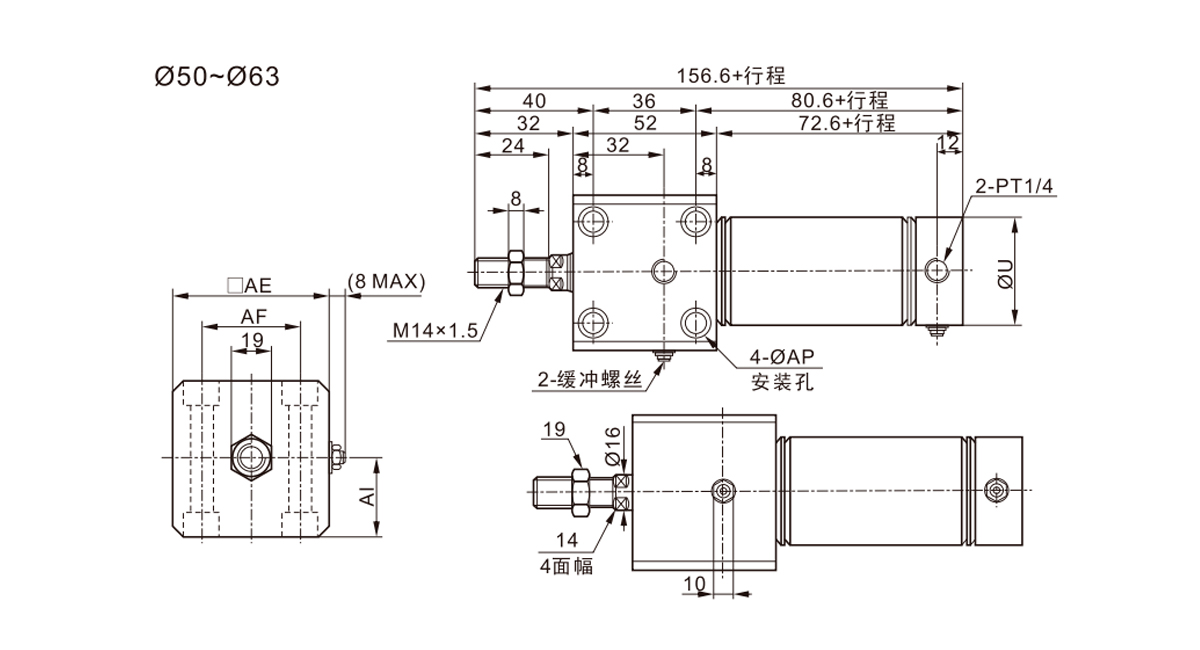

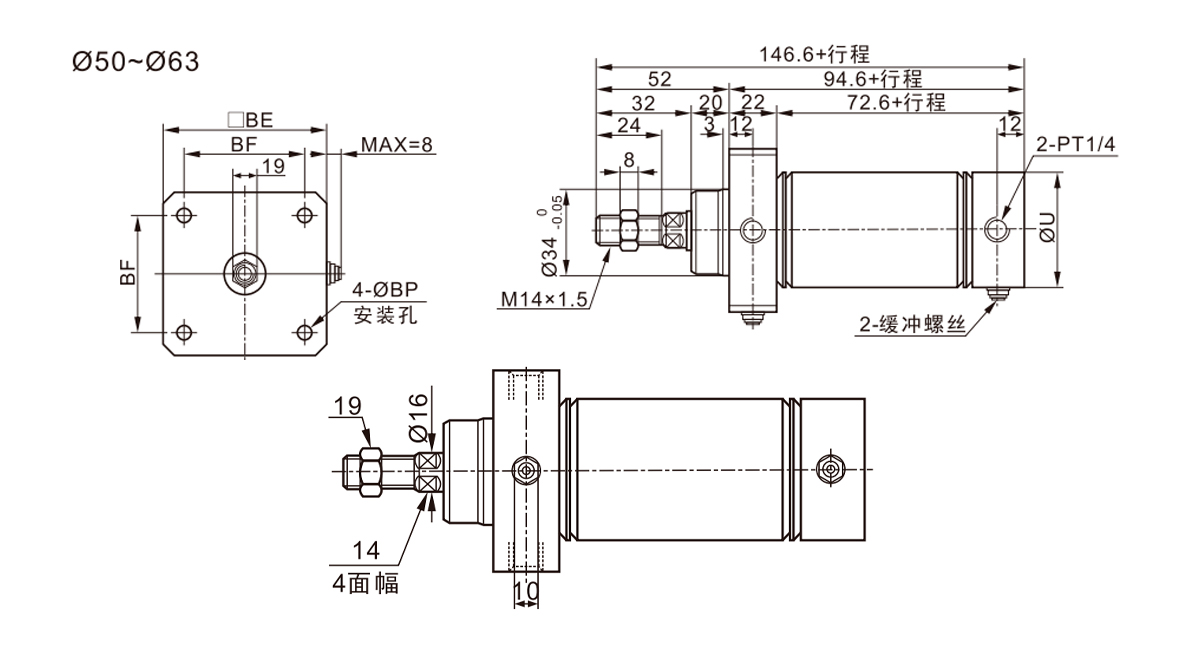

    Diâmetro interno/símbolo U EA AF Al PA
    50 53 62 44 31 Bilateral: 011,0 dp 6,5
    Através do furo: 06.6
    63 67 74 48 37 Frente e verso: Ø14,0 dp 8,5
    Furo passante: Ø9,0

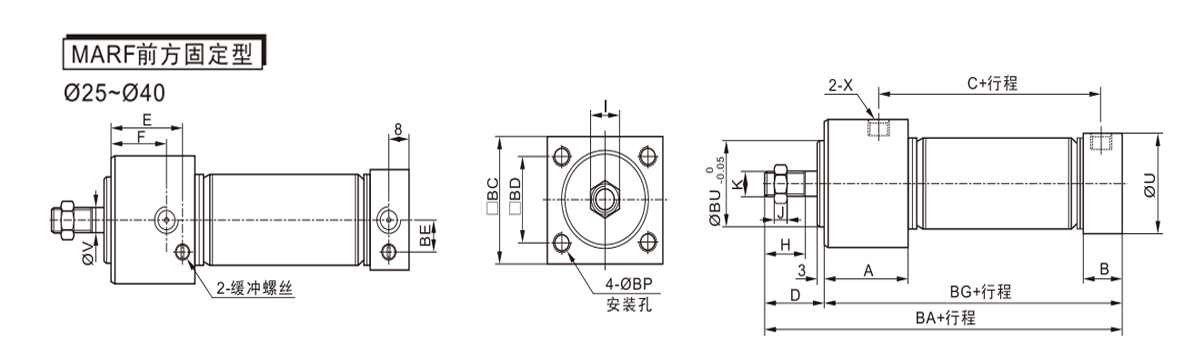

    Diâmetro interno/símbolo A B C D E F H 1 J K U V X BA AC BD SER GB PA BU
    20 29 16 59 31 24 22 20 13 5 M8×1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 Profundo9 20
    25 29 16 59 33 24 22 22 17 9 M10×1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1,0 Profundo11 26
    32 29 16 59 33 25 22 22 17 6 M10×1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1,0 Profundo11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1,25 Deep14 32

    Diâmetro interno/símbolo U SER namorado PA
    50 53 62 48 6.6
    63 67 74 58 9

    Símbolo B C (série MA) C (série MSA) BB AC BD SER namorado PA F
    Furo/curso 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

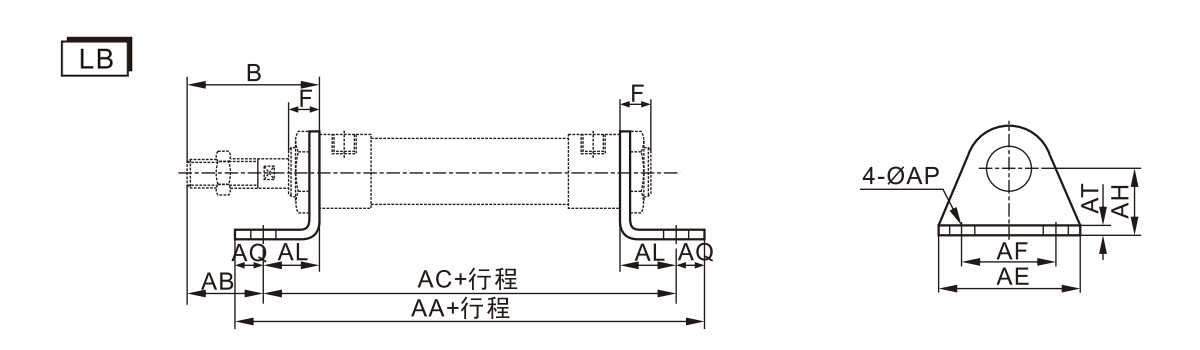

    Símbolo B F AA (série MA) AA (série MSA) AB AC (Série MA) CA (série MSA) EA AF AL QA PA AT AH
    Furo/curso 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

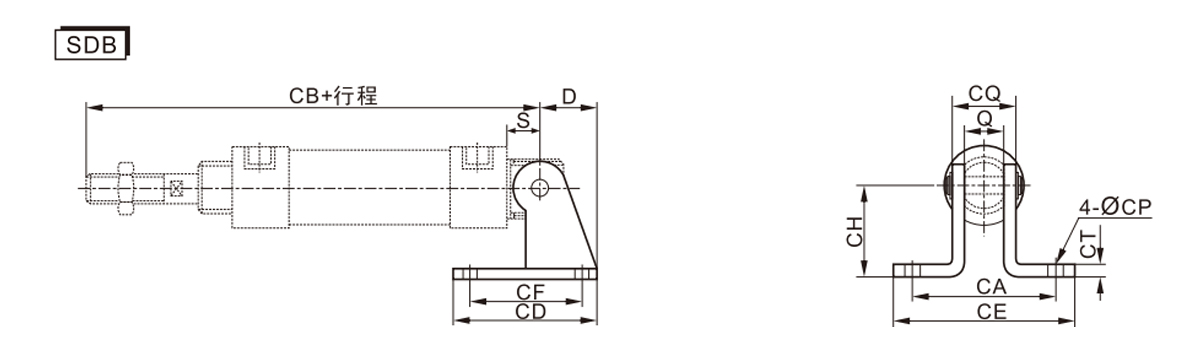

    Símbolo D S Q CA CB (série MA) CB (série MSA) CD CE FC CH TC CP QC
    Furo/curso 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
