O que é um cilindro atuador pneumático e como funciona?
Um cilindro do atuador de ar – amplamente conhecido como cilindro pneumático ou cilindro de ar – é um dispositivo mecânico que converte a energia do ar comprimido em movimento mecânico linear ou rotativo. Na prática industrial, é uma das tecnologias de atuação mais amplamente implantadas: estimativas da Grand View Research (2023) colocam o mercado global de cilindros pneumáticos em aproximadamente 14,7 mil milhões de dólares , com um CAGR projetado de 5,2% até 2030, impulsionado pela automação, embalagens e fabricação automotiva.
Basicamente, o cilindro de ar funciona segundo um princípio simples. O ar comprimido - normalmente de 60 a 150 PSI (4 a 10 bar) em aplicações industriais - é introduzido em uma ou ambas as câmaras de um furo cilíndrico, empurrando um conjunto de pistão e haste ao longo de um caminho linear. Quando o fornecimento de ar é comutado (através de uma válvula de controle direcional), o pistão inverte. O resultado é um movimento linear repetível, rápido e com força controlável, sem a complexidade de motores elétricos ou bombas hidráulicas.
Este artigo cobre todas as dimensões práticas do cilindro do atuador pneumático: tipos, cálculos de força, critérios de seleção, configurações de montagem, cronogramas de manutenção e exemplos de aplicação reais em todos os setores. Esteja você adquirindo seu primeiro cilindro de ar ou otimizando um sistema pneumático existente, os dados técnicos aqui fornecem um caminho direto para a decisão certa.
Tipos de cilindros atuadores pneumáticos: uma classificação completa
Compreender a variedade de configurações de cilindros de ar é o primeiro passo para a seleção correta. Cada tipo atende a um requisito de movimento, perfil de força e restrição de espaço diferentes.
Cilindro de ar de ação simples
Usa ar comprimido para estender a haste do pistão em uma direção; uma mola de retorno (ou gravidade) o retrai. Comum em fixação, estampagem e atuação de válvula de retorno por mola. Os tamanhos dos furos normalmente variam de 10 mm a 320 mm. Como apenas uma porta precisa de ar, o encanamento é mais simples, mas a mola de retorno reduz o comprimento útil do curso e o empuxo líquido.
Cilindro de ar de dupla ação
O ar é fornecido alternadamente para ambos os lados do pistão, produzindo movimento motorizado em ambas as direções. Este é o tipo de cilindro atuador pneumático mais comum na automação moderna. A força de curso total está disponível nas direções de extensão e retração, e os comprimentos de curso podem ser muito longos (até 3.000 mm ou mais em modelos de catálogo padrão). Pressão de alimentação: 0,05–1,0 MPa (padrão ISO 6431).
Cilindro de ar sem haste
O pistão se desloca dentro de um tubo ranhurado ou acoplado magneticamente, movendo um carro externo sem haste saliente. Este projeto economiza espaço de instalação – fundamental em aplicações de curso longo, onde uma haste convencional estenderia o envelope da máquina em duas vezes o curso. Comprimentos de curso de até 6.000 mm são padrão dos principais fabricantes (Festo, SMC, Parker).
Cilindro de ar guiado (não giratório)
Incorpora hastes-guia externas ou um design de haste dupla para evitar a rotação do pistão e lidar com cargas laterais. Amplamente utilizado em aplicações pick-and-place, acessórios de perfuração e prensagem, onde o alinhamento preciso sob carga fora do eixo é crítico. Disponível em variantes de corpo redondo ou perfilado (compacto).

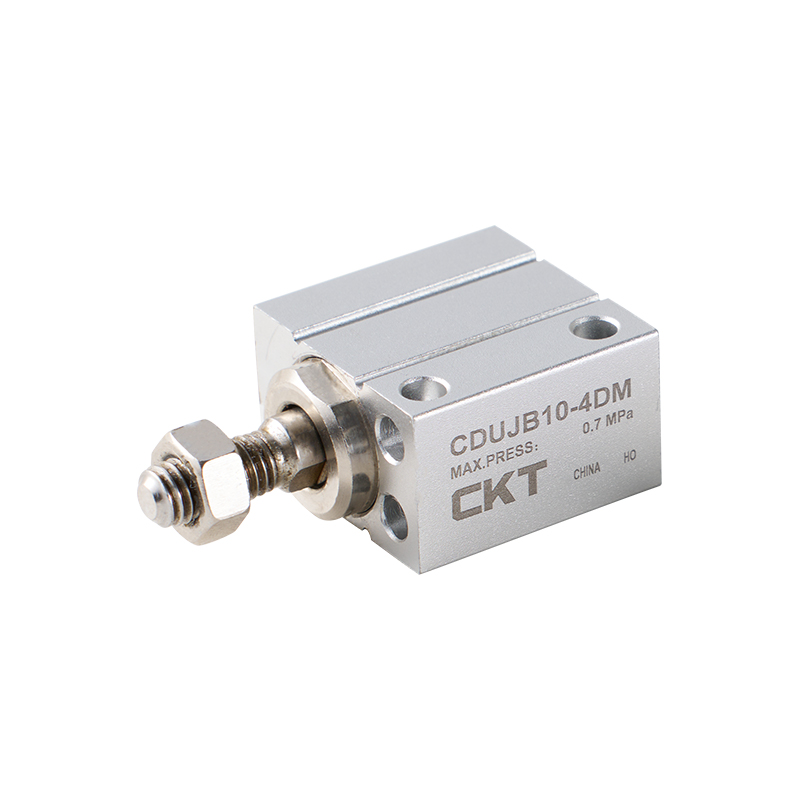

Cilindro pneumático compacto/de curso curto
Projetado para instalação onde o espaço axial é limitado. Os comprimentos dos cursos são normalmente de 1 a 50 mm. Construção de corpo redondo ou perfilado. Popular no manuseio de semicondutores, dispositivos médicos e pequenos mecanismos de garra. Exemplo: A série SMC CQ2 oferece furo de 12–100 mm com curso de 5–100 mm em um alojamento de perfil com apenas 27 mm de altura.
Atuador pneumático rotativo
Converte ar comprimido em um ângulo de saída rotativo definido (normalmente 90°, 180° ou 270°). Projetos de cremalheira e pinhão ou palhetas são comuns. Usado para atuação de válvula de um quarto de volta, orientação de peças e travamento de porta. A saída de torque de 0,6 MPa varia de 0,5 N·m (tipo de palheta pequena) a mais de 5.000 N·m (pinhão e cremalheira grande para automação de válvulas industriais).
Cilindro de ar tandem
Dois pistões em uma única haste, operando em série no mesmo furo. O empuxo de saída é aproximadamente duplicado em comparação com um único pistão com o mesmo tamanho e pressão do furo, enquanto o diâmetro do furo é mantido pequeno. Usado onde é necessária alta força em um furo compacto – comum em sistemas de freio e fixação de alta força.
Atuador de ar de fole/diafragma
Usa um elemento flexível de borracha ou elastomérico em vez de um pistão rígido. Atrito próximo de zero, cursos muito curtos (1–25 mm) e alta sensibilidade os tornam ideais para válvulas de controle de processo, isolamento de vibração e posicionamento de precisão. Não é um “cilindro” no sentido tradicional, mas se enquadra na categoria mais ampla de atuador pneumático.
Cilindro de Ar Cálculos de força: as fórmulas que você realmente precisa
Selecionar um cilindro atuador pneumático sem verificar a saída de força leva a componentes subdimensionados ou superdimensionados. Os cálculos são simples quando você entende a geometria.
Estender Força (Lado de Passagem Total)
F_estender = (π / 4) × D² × P
Onde D = diâmetro do furo (m), P = pressão de alimentação (Pa). Exemplo: furo de 63 mm a 0,6 MPa → F = 0,7854 × (0,063)² × 600.000 = 1.868 N (≈ 190 kgf) .
Força de retração (lado da haste)
F_retrair = (π / 4) × (D² - d²) × P
Onde d = diâmetro da haste (m). Para o mesmo furo de 63 mm com haste de 20 mm: F = 0,7854 × (0,063² - 0,020²) × 600.000 = 1.680N . A área do lado da haste é sempre menor, portanto a força de retração é sempre menor que a força de extensão.
Força Efetiva (Carga) com Fator de Eficiência
O atrito da vedação e as perdas de lubrificação no mundo real reduzem a força teórica em aproximadamente 10–15%. Aplique um fator de carga de 0,7–0,8 (algumas referências usam 0,5 para serviço intermitente com orientação horizontal, de acordo com o Manual Pneumático da Festo, 5ª ed.).
F_efetivo = F_teórico × η (η ≈ 0,7–0,8)
| Furo Dia. (mm) | 0,4 MPa (N) | 0,6 MPa (N) | 0,8 MPa (N) | 1,0 MPa (N) |
|---|---|---|---|---|
| 20 | 126 | 188 | 251 | 314 |
| 32 | 322 | 483 | 644 | 804 |
| 50 | 785 | 1.178 | 1.571 | 1.963 |
| 63 | 1.245 | 1.868 | 2.491 | 3.117 |
| 80 | 2.011 | 3.016 | 4.021 | 5.027 |
| 100 | 3.142 | 4.712 | 6.283 | 7.854 |
| 125 | 4.909 | 7.363 | 9.817 | 12.272 |
| 160 | 8.042 | 12.063 | 16.085 | 20.106 |
Cálculo do consumo de ar
Saber quanto ar comprimido um cilindro consome por ciclo é fundamental para dimensionar seu compressor e equipamento de tratamento de ar.
Q (L/ciclo) = [(π/4) × D² × L × (P_medidor P_atm)] / P_atm
Onde L = curso (m), P_manômetro = pressão manométrica (Pa), P_atm = 101.325 Pa. Para um furo de 63 mm, curso de 200 mm, a 0,6 MPa: Q ≈ 0,7854 × 0,063² × 0,2 × (600.000 101.325) / 101.325 = 2,7 L por curso único (referenciado no Festo Pneumatics Workbook, v5.0).
Como selecionar o cilindro do atuador pneumático correto: 8 parâmetros críticos
A seleção errada do cilindro pneumático resulta em falha prematura da vedação, impulso inadequado ou consumo excessivo de energia. Analise cada parâmetro abaixo antes de especificar um modelo.
01
Força de saída necessária
Calcule a força teórica necessária (veja as fórmulas acima) e depois divida pelo fator de eficiência (0,7–0,8). Adicione uma margem de segurança de 25–50% para cargas dinâmicas. O valor resultante determina o tamanho mínimo do furo na sua pressão operacional.
02
Comprimento do curso
Meça cuidadosamente a distância de viagem necessária. Cursos mais longos requerem análise de encurvadura da haste – use a fórmula de coluna de Euler ou gráficos de carga fornecidos pelo fabricante. Como regra geral, cursos que excedem 10x o diâmetro da haste requerem um cilindro guiado ou um trilho-guia externo para evitar flexão da haste sob carga lateral.
03
Faixa de pressão operacional
A maioria dos cilindros de ar padrão opera entre 0,05 e 1,0 MPa. Cilindros compactos e miniatura podem ter classificações de pressão máxima mais baixas (0,7 MPa). Variantes de alta pressão estão disponíveis para aplicações de 1,5 a 2,0 MPa, mas exigem vedações e componentes de válvula correspondentes.
04
Requisitos de velocidade
A velocidade do cilindro pneumático é controlada principalmente por reguladores de fluxo (medidor de entrada ou saída). O controle de medição (estrangulamento do escapamento) é o padrão para movimento suave na maioria das aplicações. Velocidades típicas alcançáveis: 50–1.500 mm/s dependendo do tamanho do furo, curso e vazão da válvula (valor Cv). Velocidades de ciclo muito altas (acima de 2 ciclos/segundo) requerem válvulas direcionais de alto fluxo e amortecimento.
05
Configuração de montagem
A ISO 15552 define estilos de montagem padrão. Opções comuns: montagem em pé (MF2), montagem em flange (FF, MF), montagem em munhão (MT), manilha (CC) e articulação de ponta/ponta de haste (CA). Escolha com base na direção da carga, tolerância de alinhamento e estrutura da máquina disponível.
06
Condições Ambientais
Cilindros de ar padrão usam vedações NBR (nitrila) classificadas para −20 °C– 80 °C. Para ambientes de alimentos/bebidas ou farmacêuticos, especifique selos em conformidade com a FDA e corpo de aço inoxidável. Para processos de alta temperatura (até 200 °C), utilize vedações FKM (Viton) e corpos de alumínio ou inox. Ambientes corrosivos podem exigir revestimento de níquel sem eletrólito ou construção totalmente em aço inoxidável 316.
07
Requisitos de amortecimento
As almofadas de fim de curso desaceleram o pistão antes que ele entre em contato com a tampa da extremidade, reduzindo o impacto e o ruído. Amortecedores de agulha ajustáveis são padrão na maioria dos cilindros ISO com diâmetro de 32 mm para cima. Para ciclos muito rápidos ou cargas pesadas, podem ser necessários amortecedores hidráulicos externos, além de almofadas integradas.
08
Detecção de posição
A maioria dos cilindros de ar modernos apresenta uma ranhura em T ou ranhura em cauda de andorinha para sensores de posição de palheta magnética ou de estado sólido (efeito Hall). Os sensores detectam o ímã do pistão através da parede do cilindro sem contato físico. Tempo de resposta: sensores de estado sólido respondem em menos de 1 ms; interruptores reed em 3–5 ms. Escolha o estado sólido para ambientes de alta velocidade ou empoeirados.
Aplicações de cilindros de ar nas principais indústrias
O cilindro atuador pneumático é implantado em praticamente todos os setores de fabricação automatizados. Os exemplos a seguir ilustram onde e como eles contribuem com valor real do processo.
Fabricação Automotiva
Fixação de acessórios de soldagem, prensagem de painel de porta, teste de trilho de assento e posicionamento de conjunto de motor. Uma típica célula de soldagem de corpo branco usa de 60 a 120 cilindros de ar por estação. Tamanhos de furo de 32 a 100 mm, cursos de 25 a 300 mm são os mais comuns. As taxas de ciclo atingem 15–20 por minuto em linhas de estampagem de alto volume (fonte: Bosch Rexroth Pneumatics Handbook).
Embalagens para alimentos e bebidas
Acionamento de bicos de enchimento, prensagem de tampas, etiquetagem, portas de rejeição de produtos e desviadores de transportadores. Cilindros de ar de aço inoxidável ou alumínio anodizado com vedações em conformidade com a FDA são necessários para zonas de lavagem. A série inoxidável SIDA da Parker e a série limpa CG5 da SMC são escolhas comuns. As velocidades operacionais em embalagens normalmente requerem 100–500 mm/s com alta repetibilidade.
Semicondutores e Eletrônicos
Manuseio de wafer, posicionamento de sonda, inserção de componentes e acessórios de teste de PCB. Cilindros de ar em miniatura (diâmetro de 6–16 mm) com materiais compatíveis com salas limpas (lubrificantes sem zinco, vedações especiais, baixa emissão de partículas) são usados aqui. As séries compactas CJP, CJ2 da SMC e ADVU da Festo dominam este segmento.
Dispositivos farmacêuticos/médicos
Prensagem de comprimidos, embalagem em blister, enchimento de seringas e montagem estéril. As aplicações de salas limpas ISO Classe 5 exigem cilindros com revestimentos dissipativos eletrostáticos, vedações lubrificadas com PTFE e certificados de materiais rastreáveis. Os requisitos de ciclo de vida geralmente excedem 50 milhões de ciclos.
Logística e Armazenagem
Braços desviadores em classificadores de transportadores, atuadores de portão em sistemas de armazenamento automatizados e paradas de pacotes. Cilindros de grande diâmetro (100–200 mm) com cursos longos (300–600 mm) suportam cargas unitárias pesadas. Os cilindros sem haste são especialmente práticos para lâminas de transferência horizontais em sistemas de classificação compactos.
Indústrias de Petróleo, Gás e Processos
Atuadores pneumáticos rotativos de um quarto de volta para controle de válvula de esfera em tubulações; cilindros de ar lineares para atuadores de desligamento de emergência (ESD). Construção em aço inoxidável com válvulas solenóides com classificação ATEX/IECEx. Variantes de retorno por mola à prova de falhas garantem o fechamento da válvula em caso de perda de ar – fundamental para a segurança do processo.
Cilindro de Ar vs. Atuador Hidráulico vs. Elétrico: Qual escolher?
A seleção entre atuadores pneumáticos, hidráulicos e elétricos depende dos requisitos de força, necessidades de precisão, custos de energia e ambiente de instalação. A tabela abaixo resume as principais diferenças do ponto de vista da engenharia.
| Parâmetro | Cilindro de Ar (Pneumatic) | Cilindro Hidráulico | Atuador Elétrico |
|---|---|---|---|
| Faixa de força típica | 10 N – 100 kN | 500 N – 10 MN | 1N – 50kN |
| Precisão posicional | Somente batentes finais (± 0,05–0,5 mm com sensores) | Moderado (servo-hidráulico: ± 0,01 mm) | Alto (± 0,001–0,01 mm) |
| Velocidade | Muito rápido (até 3 m/s típico) | Moderado (0,01–0,5 m/s) | Rápido (específico da aplicação) |
| Eficiência energética | Baixo (15–30% de eficiência do sistema) | Moderado (40–60%) | Alto (70–90%) |
| Custo inicial | Baixo | Alto (bomba, reservatório, válvulas) | Médio-Alto |
| Complexidade de manutenção | Baixo (FRL unit service) | Alto (fluido, vedações, vazamentos) | Baixo–Medium |
| Adequação para salas limpas | Sim (com selos especiais) | Não (risco de contaminação por óleo) | Sim |
| Ambientes explosivos | Sim (intrinsically safe) | Sim (with care) | Requer motor com classificação ATEX |
Conclusão: Escolha cilindros de ar quando precisar de movimento ponto a ponto rápido e repetível com forças moderadas em uma planta que já possui infraestrutura de ar comprimido. Escolha elétrico quando o posicionamento preciso for crítico. Escolha hidráulica somente quando as forças excederem o que a pneumática pode atingir em um diâmetro prático.
Tratamento de ar: Por que as unidades FRL não são opcionais para cilindros de ar
O ar comprimido de um compressor industrial típico contém umidade, aerossóis de óleo, incrustações de tubos e partículas. Alimentar ar não filtrado diretamente em um cilindro atuador pneumático é a causa mais comum de falha prematura da vedação e corrosão do furo. Uma unidade FRL (Filtro-Regulador-Lubrificador) colocada a montante de cada circuito de cilindro não é negociável.
Filtro
Remove partículas e condensação de água do fluxo de ar comprimido. Os filtros padrão usam classificações de elementos de 5–40 mícrons. Para cilindros sensíveis (furo pequeno, vedações macias), recomenda-se um filtro coalescente de 5 mícrons. Troque os elementos quando a pressão diferencial exceder 0,05 MPa ou de acordo com a programação do fabricante (normalmente a cada 6 meses).
Umidade no ar a 0,6 MPa e 20°C: até 22g/m³ . Quando esse ar se expande no cilindro, ele pode depositar água na parede do furo, causando ferrugem e inchaço da vedação NBR após semanas de operação sem filtro.
Regulador
Define e mantém a pressão de trabalho a jusante, independentemente das flutuações da pressão de alimentação. Use um regulador de precisão (precisão ±0,01 MPa) para aplicações de força crítica. Os reguladores de uso geral mantêm ±0,05 MPa. Nunca ajuste a pressão operacional acima da pressão nominal máxima do cilindro – a maioria dos cilindros pneumáticos de alumínio padrão são classificados para 1,0 MPa; alguns tipos compactos para 0,7 MPa.
Lubrificador (opcional)
Introduz uma névoa fina de óleo no fluxo de ar para lubrificar as vedações e o furo do cilindro. No entanto, a maioria dos cilindros de ar modernos dos principais fabricantes (SMC, Festo, Parker) usam vedações pré-lubrificadas e de longa duração e são classificados para operação sem lubrificador. Adicionar um lubrificador a esses cilindros é aceitável, mas não obrigatório – e elimina a opção de operar sem lubrificador. Se for utilizado um lubrificador, o óleo de turbina ISO VG 32 ou equivalente é padrão. Nunca use lubrificantes do tipo graxa em um lubrificador tipo névoa.
Padrão de qualidade do ar recomendado para cilindros de ar
A ISO 8573-1:2010 define classes de qualidade do ar comprimido. Para cilindros pneumáticos padrão, ISO 8573-1 Classe 5.4.5 é geralmente suficiente: tamanho de partículas até 40 µm, ponto de orvalho sob pressão inferior a 7°C, teor de óleo inferior a 25 mg/m³. Para cilindros de sala limpa e de qualidade alimentar, atente para a Classe 1.2.1.
Manutenção de cilindros de ar: cronogramas, pontos de inspeção e solução de problemas
Um cilindro atuador pneumático com manutenção adequada pode alcançar 50–100 milhões de ciclos antes de uma grande revisão. Cilindros negligenciados falham em menos de 5 milhões. A diferença está na manutenção sistemática e na detecção precoce de falhas.
Cronograma de manutenção de rotina
| Interval | Tarefa | Critério de Aceitação |
|---|---|---|
| Diariamente | Verificação visual de vazamentos de ar, película de óleo da vedação da haste e drenagem de condensado no filtro | Sem vazamentos visíveis; fina película de óleo na haste (se lubrificada); dreno não cheio |
| Semanalmente | Verifique o nível do óleo lubrificante FRL; inspecionar a haste quanto a arranhões e corrosão | Nível de óleo acima da marca mínima; superfície da haste lisa, sem corrosão |
| Mensalmente | Verifique o torque do fixador de montagem; verifique o ajuste da almofada; limpar limpador de haste externo | Fixadores com torque especificado; nenhum ruído de contato metálico no final do curso |
| 6 meses | Substitua o elemento filtrante; meça a excentricidade da haste com relógio comparador; verifique o funcionamento do sensor | Filtro element differential pressure under 0.05 MPa; runout under 0.1 mm/100 mm |
| Umnual / 10M cycles | Substituição completa do kit de vedação; inspeção de furo; relubrifique as vedações do pistão e da haste | Acabamento superficial do furo Ra ≤ 0,8 µm; sem pontuação; todas as vedações substituídas pelo kit OEM |
Falhas e causas comuns
- Vazamento de ar na vedação da haste: Lábio de vedação da haste desgastado ou cortado. Inspecione a superfície da haste em busca de arranhões – mesmo uma ranhura de 50 mícrons causa vazamento crônico. Substitua a vedação e dê novo acabamento ou substitua a haste.
- Extensão lenta ou errática: Controle de fluxo bloqueado, vedação do pistão contaminada ou pressão de alimentação inadequada. Desconecte-se da carga e teste a velocidade de funcionamento livre – se normal, o problema está relacionado à carga ou emperramento mecânico.
- O cilindro não retrai: Válvula de controle direcional defeituosa (não muda para a porta de retração), contrapressão da carga excedendo a força de retração ou pistão emperrado. Verifique a válvula eletricamente primeiro.
- Ruído excessivo de impacto no final do curso: Agulha da almofada enroscada demais (aberta demais). Ajuste a agulha em pequenos incrementos até que o ruído de impacto pare. Almofadas excessivamente ajustadas retêm o ar e causam perda de força próximo ao final do curso.
- Vazamento interno (pistão de desvio de ar): Vedação do pistão desgastada. Detecte desconectando uma porta da atmosfera – se o ar passar com a outra porta pressurizada, a vedação do pistão está desviando. Requer desmontagem e substituição do selo.
- Corrosão da haste: Umidade no fornecimento de ar combinada com falta de lubrificação. Atualize para filtro coalescente e verifique o ponto de orvalho. Curto prazo: aplique uma fina camada de óleo VG32 manualmente na haste semanalmente até que o problema de qualidade do ar seja resolvido.
Principais padrões internacionais para cilindros de atuadores pneumáticos
A padronização em cilindros pneumáticos garante a intercambialidade entre fabricantes, simplifica o gerenciamento de peças de reposição e define limites mínimos de qualidade. Os padrões abaixo são os mais referenciados em compras e engenharia globais.
ISO 6431
O padrão global dominante para cilindros pneumáticos de corpo redondo. Define tamanhos de furo (8–320 mm), incrementos de curso, dimensões de interface (portas, furos de montagem, roscas de extremidade de haste) e pressões de teste. A maioria dos cilindros das marcas Festo, SMC, Parker, Bimba e Aventics estão em conformidade com esse padrão, permitindo uma verdadeira intercambialidade dimensional entre marcas.
ISO 15552
Estende a ISO 6431 para cilindros com corpo perfilado (estilo tirante), que oferecem acessórios de montagem que são intercambiáveis entre todos os fabricantes compatíveis. Tamanhos de furo 32–320 mm. O padrão mais utilizado para cilindros de automação industrial em geral em todo o mundo.
ISO 21287
Cobre cilindros compactos com diâmetros de 8 a 100 mm e comprimento total reduzido. Atende à necessidade crescente de atuadores que economizem espaço em projetos de máquinas modernas sem sacrificar a intercambialidade.
ISO 4414
Código de práticas de segurança para sistemas pneumáticos, abrangendo requisitos de projeto, instalação e manutenção para todos os equipamentos pneumáticos, incluindo cilindros de ar. Exige alívio de pressão, marcação de pressão de trabalho segura e acessibilidade para manutenção.
NFPA T3.6.7 (América do Norte)
O padrão equivalente americano que cobre as dimensões dos cilindros pneumáticos. Os cilindros NFPA têm interfaces de porta e montagem ligeiramente diferentes dos cilindros ISO – importante verificar ao substituir componentes em máquinas fabricadas na América do Norte.
Reduzindo custos de ar comprimido: eficiência energética para sistemas de cilindros de ar
O ar comprimido é uma das formas de energia mais caras na produção – o Departamento de Energia dos EUA estima que os sistemas de ar comprimido são responsáveis por 24% da eletricidade movida a motor industrial nos EUA, e o vazamento por si só desperdiça de 20 a 30% da produção do compressor em uma planta típica. Otimizar os circuitos dos cilindros de ar é um exercício de alto retorno.
Estratégias Práticas de Redução de Energia
- Dimensione corretamente o furo: Cilindros superdimensionados desperdiçam ar em cada ciclo. Um cilindro com diâmetro interno de 100 mm usa 4x o ar de um cilindro com diâmetro interno de 50 mm no mesmo curso. Recalcule os requisitos de força com os fatores de eficiência reais antes de especificar furos grandes.
- Use a redução de pressão no curso de retração: Se a carga de retração for inferior à carga de extensão, alimente o lado da haste com pressão reduzida usando um regulador secundário. Só isso pode reduzir o consumo de ar por ciclo em 15–25% em muitas aplicações de dupla ação.
- Minimize o volume morto (comprimento do tubo): Cada metro de tubulação de 8 mm entre uma válvula e um cilindro adiciona 50 cm³ de volume morto por ciclo. Coloque as válvulas de controle direcional o mais próximo possível das portas do cilindro – de preferência a menos de 300 mm de distância.
- Audite e repare vazamentos sistematicamente: Um ultrasonic leak detector (e.g., Fluke ii900) can locate leaks as small as 0.1 mm diameter at 0.6 MPa. A 1 mm leak at 0.7 MPa wastes approximately 1.4 m³/h of compressed air—at USD 0.02/m³, that is USD 245/year per leak point.
- Considere circuitos de economia de ar: Alguns sistemas de coletores de válvulas permitem que o ar de exaustão do curso de retração seja parcialmente reciclado como suprimento para o curso de extensão, reduzindo o consumo total de ar em até 30% em aplicações de alto ciclo (fonte: Festo Energy Efficiency in Pneumatic Systems, white paper 2022).
Guia de compra de cilindro de atuador pneumático: o que verificar antes de fazer o pedido
As decisões de aquisição de cilindros pneumáticos são muitas vezes orientadas pelo preço, sem examinar o custo total do ciclo de vida. A lista de verificação a seguir abrange os detalhes técnicos críticos que separam uma especificação econômica de uma futura dor de cabeça com manutenção.
Confirme as dimensões do furo e do curso
Verifique se o diâmetro e o curso correspondem aos seus requisitos de força e deslocamento após aplicar os fatores de eficiência e segurança. Confirme o curso máximo disponível para o furo específico – cursos mais longos podem exigir pedido especial ou uma variante guiada.
Especifique o material do selo
As vedações NBR padrão cobrem a maioria das aplicações. Para temperaturas acima de 80°C especifique FKM; para contato com alimentos especifique EPDM ou PTFE; para frio extremo (abaixo de −20°C), especifique poliuretano ou silicone. O material de vedação geralmente é configurável no momento do pedido, sem penalidades no prazo de entrega dos principais fabricantes.
Verifique o tamanho da porta e o tipo de rosca
Os cilindros ISO 6431 usam portas métricas (M5, G1/8, G1/4, G3/8, G1/2). Os cilindros NFPA usam portas NPT. Se a sua instalação utiliza sistemas de encanamento NPT existentes, especificar o tipo de rosca errado significa que cada conexão precisa de um adaptador incompatível – um custo oculto que aumenta rapidamente em 50 cilindros.
Verifique a compatibilidade do sensor
Se você precisar de detecção de posição, confirme se o cilindro do cilindro possui um slot de montagem de chave compatível (slot T, slot C ou braçadeira de faixa) e se o sensor selecionado (NPN/PNP, 2 fios/3 fios, DC/AC) corresponde ao módulo de entrada do PLC. Muitos atrasos na integração decorrem da incompatibilidade do slot do sensor-cilindro descoberta na instalação.
Confirme o tipo de almofada
Amortecedores ajustáveis são padrão a partir de 32 mm de diâmetro na maioria dos cilindros ISO. Cilindros não amortecidos (NC) estão disponíveis para aplicações muito rápidas de curso curto, onde amortecedores externos controlam a desaceleração no final do curso. Especifique NC somente se você tiver considerado a desaceleração no nível do sistema.
Considere o custo do ciclo de vida, não o preço unitário
Um cilindro de ar sem nome a 40% do preço de um SMC ou equivalente Festo pode ter uma vida útil de vedação de 2 a 5 milhões de ciclos contra 20 a 50 milhões para a alternativa de marca. Em uma aplicação de 10 ciclos/minuto, isso representa uma substituição a cada 3–4 meses versus a cada 3–5 anos. Considere o custo do tempo de inatividade, a mão de obra e o estoque de peças sobressalentes antes de decidir apenas o preço.
Perguntas frequentes sobre cilindros de atuador pneumático
Qual é a diferença entre um cilindro de ar e um cilindro pneumático?
Não há diferença funcional. "Cilindro de ar", "cilindro pneumático" e "cilindro atuador de ar" referem-se todos ao mesmo dispositivo - um atuador mecânico acionado por ar comprimido. "Cilindro pneumático" é o termo de engenharia mais formal; O "cilindro de ar" é amplamente utilizado em contextos de manutenção e aquisição industrial. Ambos os termos aparecem alternadamente em catálogos de fabricantes da SMC, Festo, Parker e outros.
Quanto tempo dura um cilindro de ar?
A vida útil da vedação – o principal item de desgaste – varia de 5 milhões de ciclos (cilindros de nível básico com baixa qualidade do ar) a 100 milhões de ciclos (cilindros premium com ar limpo e seco e lubrificação adequada). O cano e a haste são projetados para a vida útil da máquina, desde que não estejam riscados ou corroídos. Na prática, um cilindro de ar industrial em um sistema bem conservado deve funcionar de 3 a 7 anos antes da substituição da vedação, em taxas de ciclo de automação típicas de 10 a 30 ciclos/minuto. Fonte: Catálogo Técnico Festo Pneumatics, 2023.
Em que pressão devo operar meu cilindro de ar?
A maioria dos cilindros de ar padrão são classificados para 1,0 MPa (145 PSI). No entanto, funcionar na classificação máxima não é o ideal. A abordagem mais eficiente em termos energéticos é definir a pressão no nível mais baixo que forneça a força necessária com uma margem de segurança de 25% – normalmente 0,4–0,6 MPa para a maioria das aplicações. Uma pressão mais alta aumenta os custos de energia, acelera o desgaste da vedação e aumenta os níveis de ruído de exaustão sem melhorar a velocidade (a velocidade é controlada pela vazão e não pela pressão).
Posso usar um cilindro de ar sem lubrificador?
Sim, para a maioria dos cilindros modernos. Os principais fabricantes (SMC, Festo, Parker) pré-lubrificam seus cilindros com graxa de longa duração e os projetam para operar sem um lubrificador a jusante durante a vida útil nominal, desde que a qualidade do ar atenda à ISO 8573-1 Classe 5 ou melhor. Se um lubrificador for instalado após a entrada de um cilindro não lubrificado, não o remova – a névoa de óleo remove a graxa aplicada na fábrica e o cilindro torna-se dependente de lubrificação contínua para evitar desgaste prematuro da vedação.
O que faz com que a haste do cilindro pneumático se estenda lentamente?
As causas mais comuns são: (1) a válvula de controle de fluxo na porta de exaustão (medidor de saída) está muito fechada – abra-a gradualmente; (2) a pressão de alimentação está abaixo do mínimo exigido para a carga – verifique a pressão na porta do cilindro, não apenas no FRL; (3) a vedação do pistão está desgastada e desviando o ar internamente – teste pressurizando com a carga desconectada; (4) um tubo de alimentação torcido ou subdimensionado está restringindo o fluxo – o tubo de 6 mm limita o fluxo a cerca de 50 L/min de ar livre a 0,6 MPa, insuficiente para cilindros de grande diâmetro em altas velocidades.
O que é um cilindro de ar de dupla ação versus cilindro de ar de ação simples?
Um cilindro de ar de dupla ação utiliza ar comprimido para acionar o pistão nas direções de extensão e retração, proporcionando força totalmente controlada em ambas as direções com duas portas de ar. Um cilindro de ação simples usa ar apenas em uma direção (geralmente estendido) e depende de uma mola de retorno ou gravidade para a direção oposta. Os cilindros de ação simples são mais simples de aprumar (uma porta), mas perdem algum curso para o espaço da mola e não fornecem força de retração controlada. Os cilindros de dupla ação são a escolha padrão para a maioria das aplicações de automação.
Como evito que meu cilindro de ar gire?
Os cilindros de corpo redondo padrão não possuem recurso anti-rotação na haste. Se a rotação da haste for um problema, as soluções são: (1) usar um trilho-guia externo ou um conjunto de haste-guia; (2) especificar um cilindro guiado (do tipo haste dupla ou corpo perfilado com guia integrada); (3) adicione um acessório de prevenção de rotação (normalmente uma chave plana ou colar anti-rotação compatível com a rosca do cilindro). As séries CQ2 da SMC e ADN da Festo oferecem versões antirrotação opcionais sem atualização completa do cilindro guiado.
É possível controlar a posição de parada de um cilindro de ar no meio do curso?
Os cilindros pneumáticos padrão são dispositivos ponto a ponto – eles param de forma confiável apenas nos batentes finais. A parada no meio do curso com um cilindro pneumático é possível com uma válvula direcional de centro fechado ou de escape central de 3 posições, mas a posição não é repetível devido à compressibilidade do ar. Para posicionamento repetível no meio do curso, o padrão da indústria é usar (a) um atuador linear elétrico, (b) um sistema servopneumático com uma válvula proporcional e feedback de posição linear (com precisão de ±0,1 mm) ou (c) um tubo de parada de posição fixa dentro do cilindro para definir uma segunda posição de parada.
Qual é o curso máximo disponível para um cilindro pneumático padrão?
Os cilindros pneumáticos de catálogo padrão normalmente estão disponíveis com cursos de até 1.000–2.000 mm nos principais fabricantes. Além disso, os cilindros sem haste ampliam a faixa prática de curso para 5.000–6.000 mm (e em versões personalizadas, ainda mais). Para cursos muito longos com cilindros de haste convencionais, a análise de encurvadura da haste (fórmula de Euler) é obrigatória - uma haste longa e fina sob carga compressiva irá entortar antes que a força nominal do cilindro seja atingida, e a carga segura cai rapidamente com o comprimento do curso.
Como escolho entre um cilindro pneumático de corpo redondo e corpo perfilado (tirante)?
Os cilindros de corpo redondo (ISO 6431) são compactos, leves e possuem uma superfície externa simples – ideais para montagem com espaço limitado e aplicações gerais onde os acessórios de montagem do sensor são limitados. Os cilindros de corpo perfilado (ISO 15552 / tirante) possuem um perfil de ranhura em T em todos os quatro lados para facilitar a montagem de acessórios (sensores, suportes, válvulas de bloqueio), uma linha completa de suportes de montagem padrão ISO e geralmente são mais fáceis de manter. Para a maioria da automação industrial geral com diâmetros de 32 mm e superiores, o cilindro com corpo perfilado é a escolha padrão prática devido ao seu ecossistema de acessórios.
