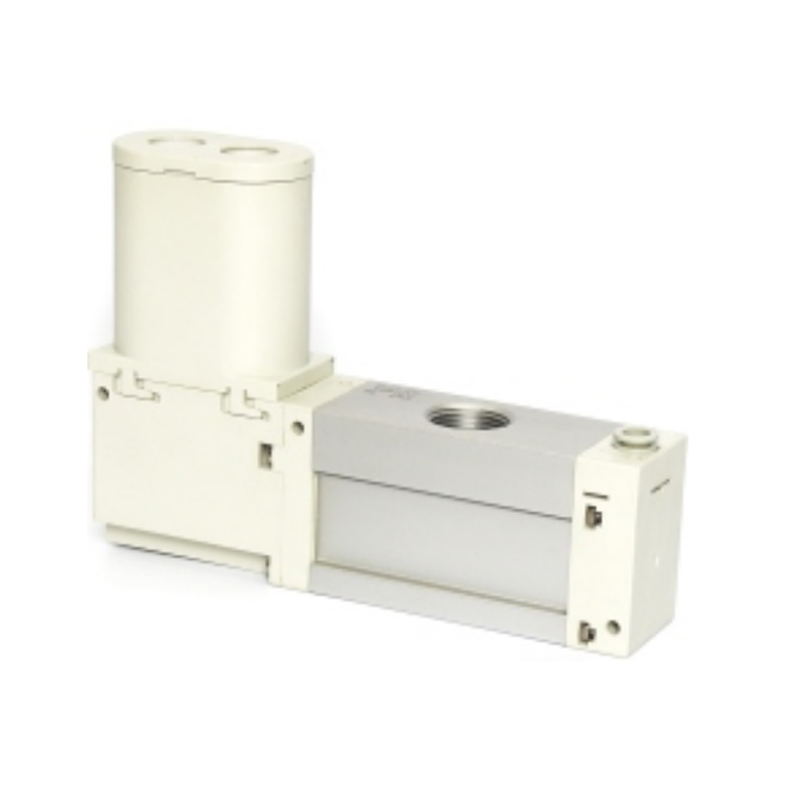

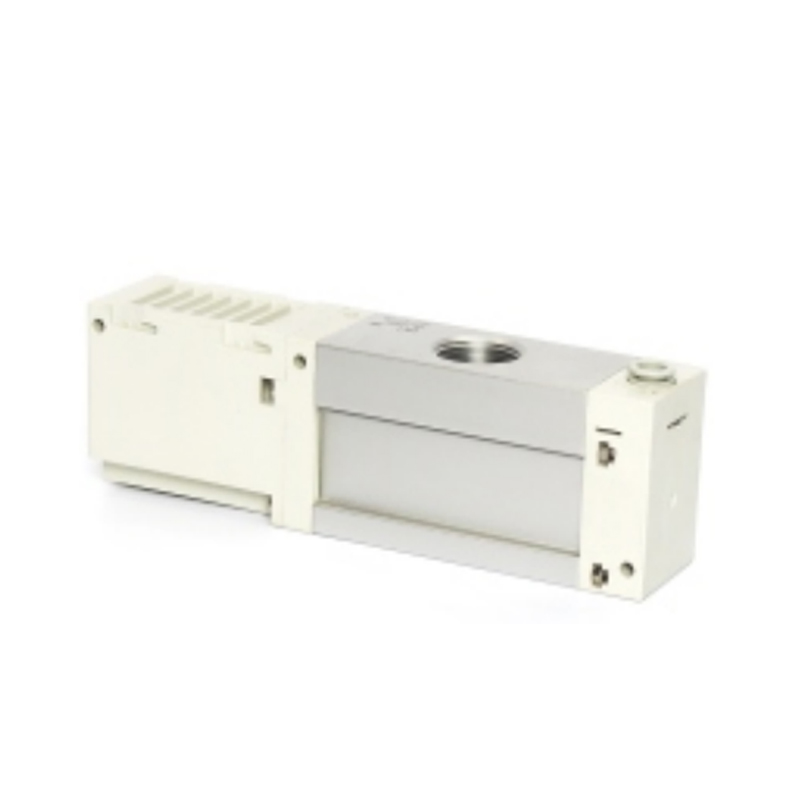

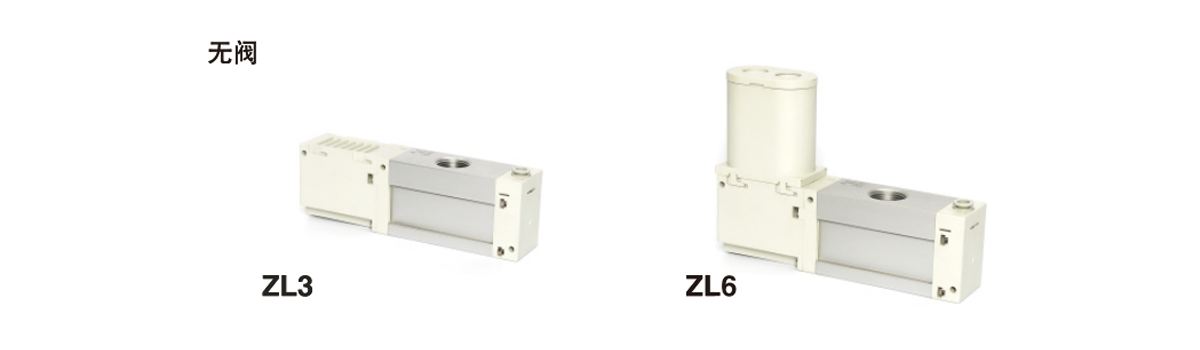

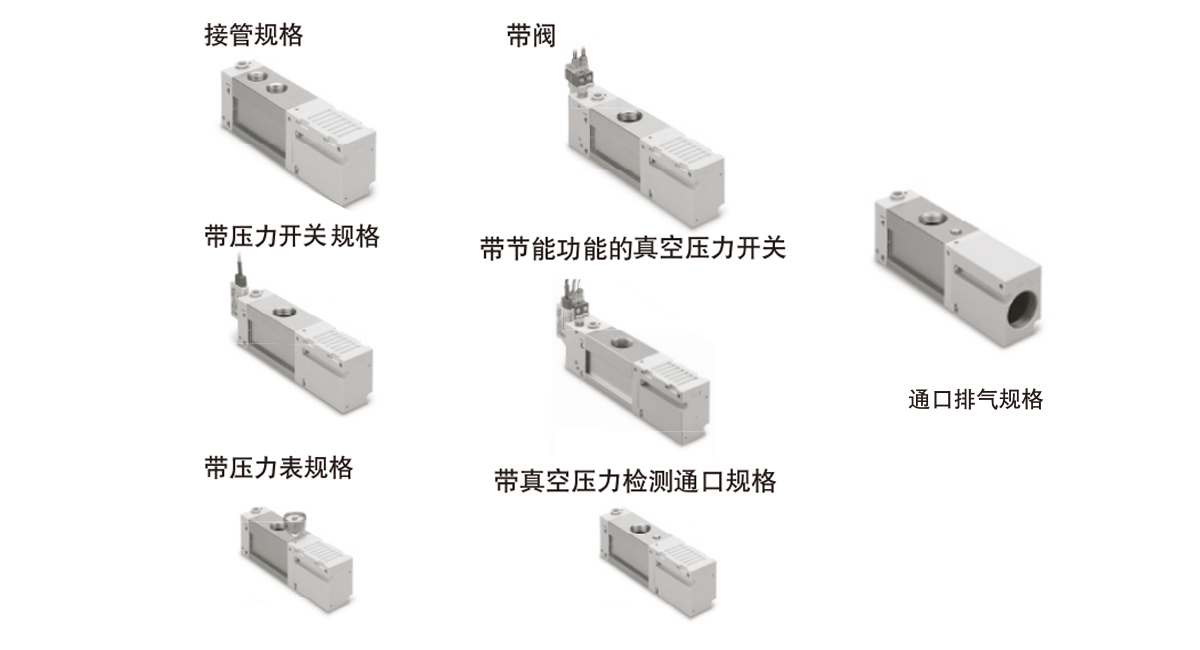

Ejetor de vácuo multiestágio série ZL3/ZL6

O ejetor de vácuo multiestágio da série ZL3/ZL6 é uma unidade modular de geração de vácuo construída com base no princípio do Venturi multiestágio. Ele foi projetado para cenários onde pressão negativa estável precisa ser gerada rapidamente na automação industrial e é adequado para agarrar, adsorver ou fixar diversas peças de trabalho.

•Projeto de estrutura em vários estágios

A estrutura do tubo Venturi da série é adotada para alcançar a conversão passo a passo da energia do ar comprimido. O fluxo de ar é expandido em vários estágios para amplificar o efeito do vácuo passo a passo. Comparado com a estrutura de estágio único sob as mesmas condições de fonte de ar, pode produzir maior capacidade de sucção ou reduzir o consumo de ar comprimido.

•Otimização da estabilidade de vácuo

O canal de fluxo interno é especialmente otimizado para suprimir a turbulência e equilibrar as flutuações de pressão em cada nível. Este design garante um nível de vácuo estável durante o trabalho contínuo ou pequenas mudanças na carga, reduzindo o risco de o objeto sugado se soltar.

•Adaptação flexível das condições de trabalho

Os componentes principais têm uma ampla faixa de tolerância de fluxo e são compatíveis com diferentes contrapressões de exaustão e condições de vazamento. É especialmente adequado para operações de adsorção de peças não padronizadas com superfícies porosas, curvaturas complexas ou traços de permeabilidade ao ar.

•Características de resposta rápida

A cavidade de pré-compressão e o canal de fluxo de baixa inércia cooperam para alcançar o estabelecimento e liberação de vácuo em milissegundos. Atende aos requisitos de aplicação de partidas e paradas frequentes em ritmo de automação de alta velocidade e reduz o tempo de espera do ciclo.

•Integração modular de funções

O corpo principal reserva uma interface de caminho de gás padrão e uma estrutura de posicionamento de instalação para suportar a rápida integração de vacuostato, unidade de filtro ou componente silenciador. Os módulos funcionais podem ser configurados de forma flexível de acordo com a complexidade do sistema para reduzir a complexidade geral do pipeline.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Sem artigo anterior
PRÓXIMO：Ejetor de vácuo multiestágio série ZL1

  • ZL3 ZL6
    Modelooooo ZL3M□□ ZL3H□□ Modelooooo ZL6M□□ ZL6H□□
    Diâmetro do bico [mm] 1.9 1.5 Diâmetro do bico [mm] 1,9×2 1,5×2
    Pressão de alimentação padrão [MPa] 0.35 0.50 Pressão de alimentação padrão [MPa] Sem válvula 0.35 0.50
    Pressão máxima de vácuo [kPa] Nota 1) -91 -93 Com válvula 0.37 0.52
    Taxa máxima de fluxo de entrada [L/min (ANR)] 280 Pressão máxima de vácuo [kPa] Nota 1) -91 -93
    300 Taxa máxima de fluxo de inalação [L/min (ANR)] 580
    Consumo de ar [L/min (ANR)] 150 135 Especificações de aquisição/ventilação 600
    Faixa de pressão de alimentação [MPa] 0,2~0,6 Consumo de ar [L/min (ANR)] 300 270
    Faixa de temperatura operacional [°C] -5 a 50 (sem congelamento ou condensação) Faixa de pressão de alimentação [MPa] 0,2~0,6
    Fluido operacional Ar Faixa de temperatura operacional [℃] -5 a 50 (sem congelamento ou condensação)
    Resistência à vibração [m/s²] Nota 2) 20 Fluido operacional Ar
    Resistência ao impacto [m/s²] Nota 3) 100 Resistência à vibração [m/s²] Nota 2) 20
    Resistência ao impacto [m/s²] Nota 3) 100
    Nota 1) Valores obtidos nas condições de medição da nossa empresa à pressão de alimentação padrão. Estes valores podem variar dependendo da pressão atmosférica (clima, altitude, etc.) ou dos métodos de medição.
    Nota 2) 10 a 500 Hz, 2 horas em cada uma das direções X, Y e Z (sem alimentação, valores iniciais).
    Nota 3) 3 vezes em cada uma das direções X, Y e Z (sem alimentação, valores iniciais).

    Válvula de alimentação, especificações da válvula de ruptura
    Modelooooo ZL3-JSY3140
    Tempo de resposta (a 0,5 MPa) Menos de 27 ms Nota 1)
    Frequência máxima de operação 5Hz
    Operação manual Tipo de pressão sem travamento
    Tensão nominal da bobina CC24V
    Flutuação de tensão permitida ±10% da tensão nominal
    Consumo de energia 0,4W

    Especificações do manômetro
    Modelooooo GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Unidade de pressão kPa inHg e psi são usados juntos para indicar
    Faixa de pressão -100~100kPa -30inHg~14psi
    Fio de conexão R1/8 NPT1/8
    Precisão Lado de vácuo ±3% F.S., lado de pressão positiva ±5% F.S.
    Peso 30g

    Ruído de escape (valor de referência)
    Modelooooo ZL3 ZL6
    Ruído de exaustão [dB(A)] 68

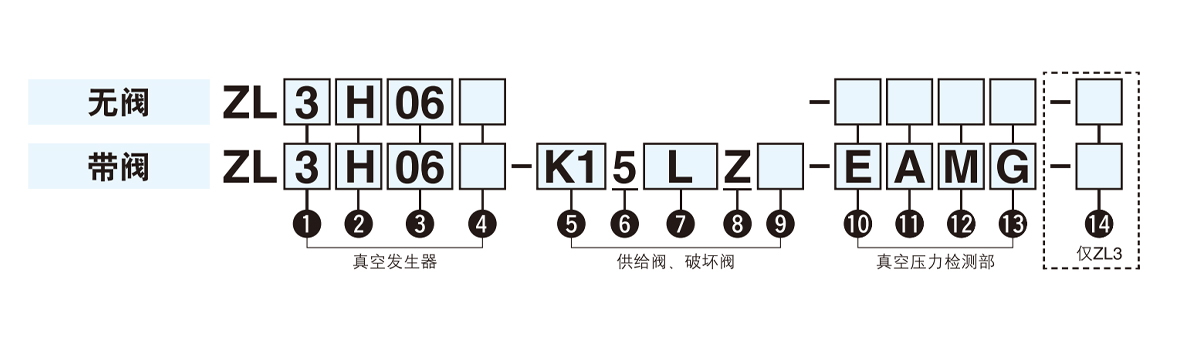

  • ① Taxa máxima de fluxo de entrada ② Pressão de alimentação padrão ④Especificações de exaustão ⑦Método de saída de fio

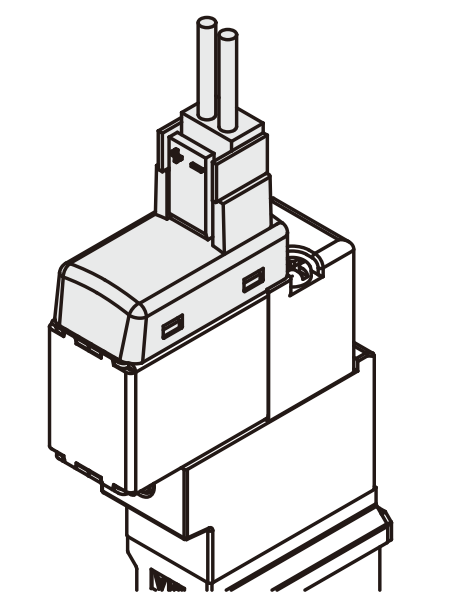

    3 300L/min(ANR)※1 H 0,50 MPa Não marcado Escape silencioso Tipo de soquete em forma de L
    6 600L/min(ANR)※1 P Escape aberto
    ※1 Ao conectar tubos e ventilar

    L: Comprimento do fio 0,3 m

    ③ Tamanho da porta de vácuo (2/V)/porta de alimentação (1/P) adequada para o diâmetro externo do tubo
    Marca Ventilação de vácuo (2/V) Fornecimento (1/P) Através da porta
    06 Rc3/4 Conector reto 8 mm
    04 2×Rc1/2 (especificações do tubo de subdistribuição)
    06L G3/4 Conector cotovelo 8 mm
    04L 2×G1/2 (especificações do tubo de ramificação)
    ⑤Combinação de válvula de alimentação e válvula de ruptura ⑩Departamento de Teste de Pressão de Vácuo
    K1 Válvula de alimentação (N.C.), válvula de interrupção (N.C.) Não marcado Nenhum
    ⑥Tensão nominal GN Com porta de teste de pressão de vácuo (G):
    5 CC24V
    G Manômetro
    ⑧ Luz indicadora e circuito de proteção contra sobretensão
    Z Com luz indicadora e circuito de proteção contra sobretensão E Pressostato de vácuo (vácuo 2 saídas)
    ⑨Operação manual F Pressostato a vácuo (2 saídas mistas)
    Não marcado Tipo push sem travamento

    ⑩Aplicável somente quando E/F/V é selecionado na seção de detecção de pressão de vácuo.
    ⑪Especificações de saída Aplicável apenas a ZL3
    A Coletor aberto NPN ⑭Itens opcionais
    Não marcado Nenhuma opção disponível
    B Coletor aberto PNP
    B Conjunto do conector de montagem na superfície inferior※9 (incluído no pacote)
    ⑫Especificações da unidade

    ※9

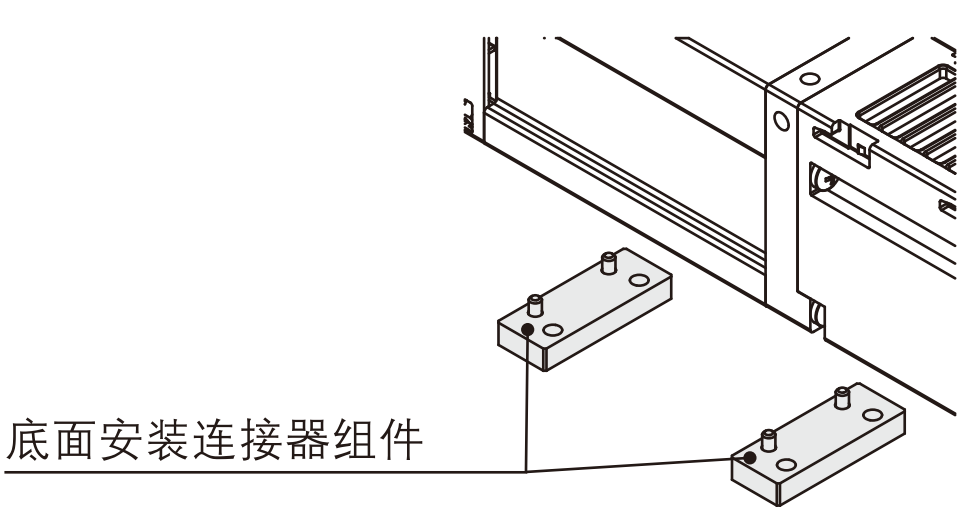

    Para combinar com conjuntos de conectores com passo de montagem de parafuso de 27 mm na superfície inferior do modelo ZL212 anterior. Necessário ao substituir o Modelo ZL212 anterior com montagem em superfície inferior. (2 peças por conjunto, inclui 4 parafusos). Os furos de montagem laterais são intercambiáveis ​​mesmo sem opções.

    Não marcado Com função de conversão de unidades
    M Unidade SI fixa (kPa)
    P Com função de conversão de unidades (initial value psi)※10
    ⑬Especificações do fio
    Não marcado Fio desconectado
    G Fiação com plugue (2 m de comprimento) (mesmo pacote)

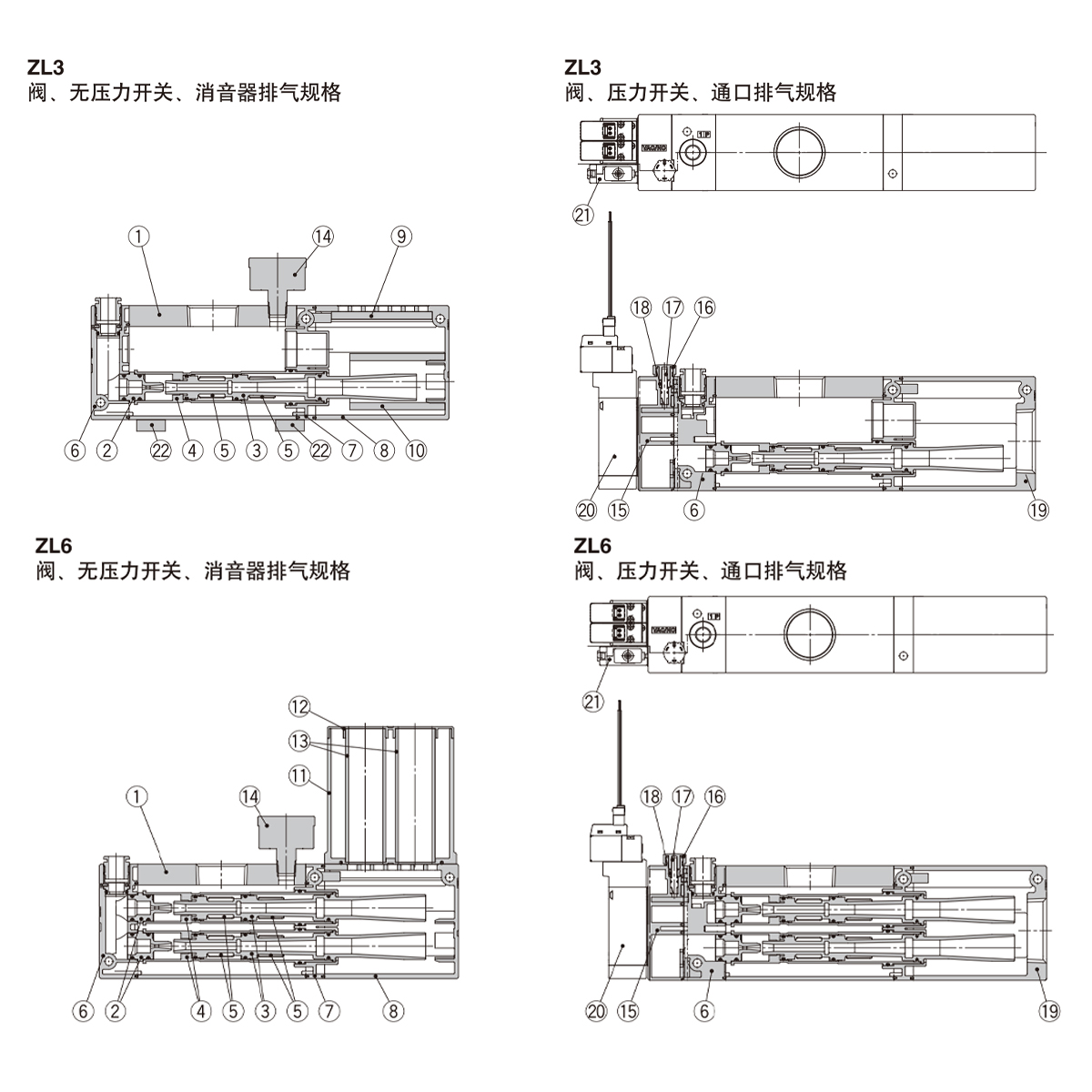

  • Partes componentes
    Número Nome Materiais Nota Número Nome Materiais Nota
    1 Corpo principal "Liga de alumínio
    (anodizado)"     		- 14 Manômetro - -
    15 Placa de válvula PBT -
    2 Bocal POM - 16 Volante POM -
    3 Bocal Laval PBT 17 Válvula de agulha PBT -
    4 Anexo POM 18 Válvula de agulha guide rod Latão (niquelagem sem eletricidade) -
    5 Válvula unidirecional FKM -
    6 Conector frontal PBT - 19 Bloco passante Liga de alumínio (tratada com cromo, revestida) -
    7 Conector traseiro PBT -
    8 Concha silenciadora 1 PBT - 20 Válvula de alimentação, válvula de ruptura - -
    9 Material silenciador 1 Resina 21 Pressostato a vácuo - -
    10 Material silenciador 2 Tecido não tecido 22 Conjunto do conector de montagem inferior Latão (niquelagem sem eletricidade) -
    11 Concha silenciadora 2 PBT - -
    12 Tampa do silenciador POM 23 Material de vedação (anéis de vedação, etc.) HNBR/NBR -
    13 Material silenciador 3 Tecido não tecido (Não removível, o conjunto do silenciador deve ser substituído) 24 Parafusos de montagem Aço (cromato trivalente) -
    - - - -

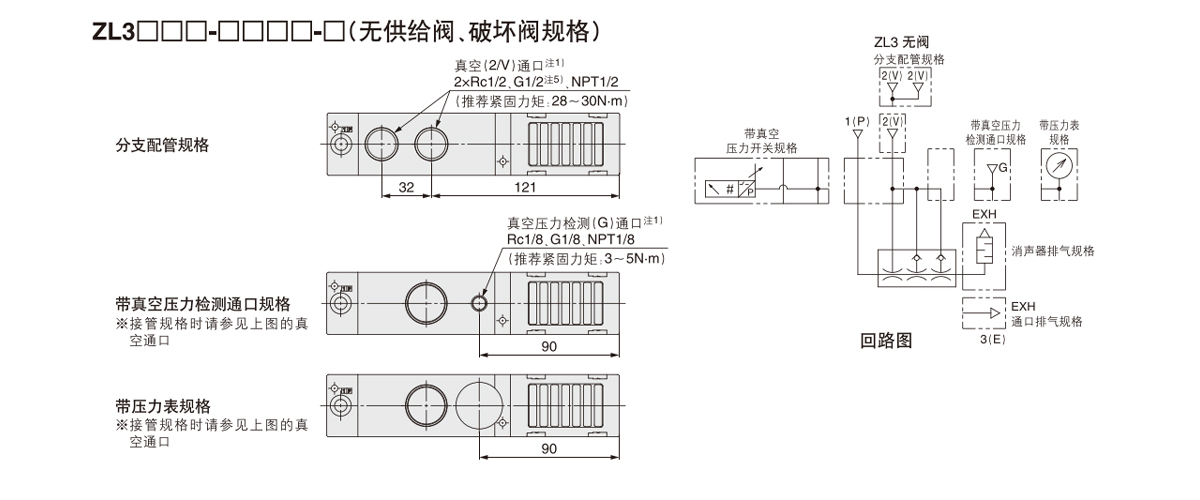

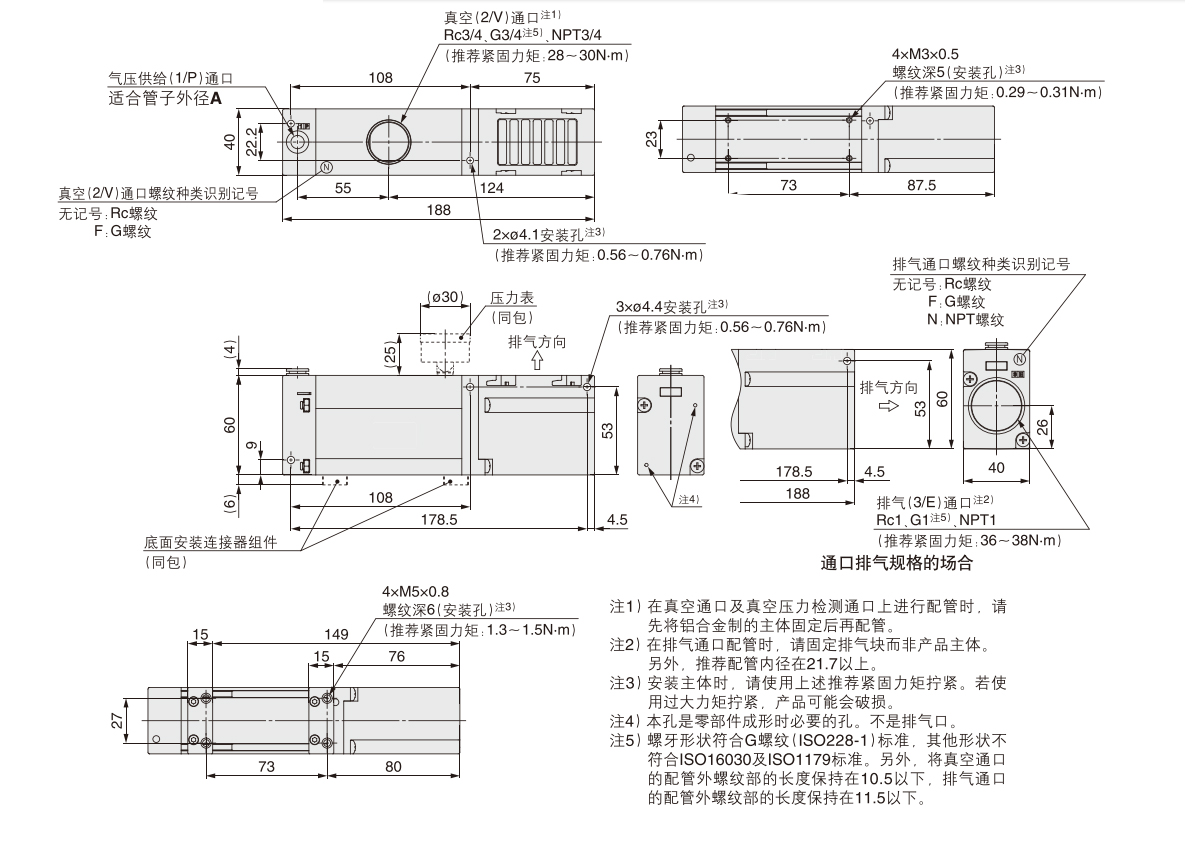

    A porta de fornecimento de pressão de ar (1/P) é adequada para o diâmetro externo do tubo.
    A Liberar cor da manga
    ZL3[ □□ 8 Cinza claro

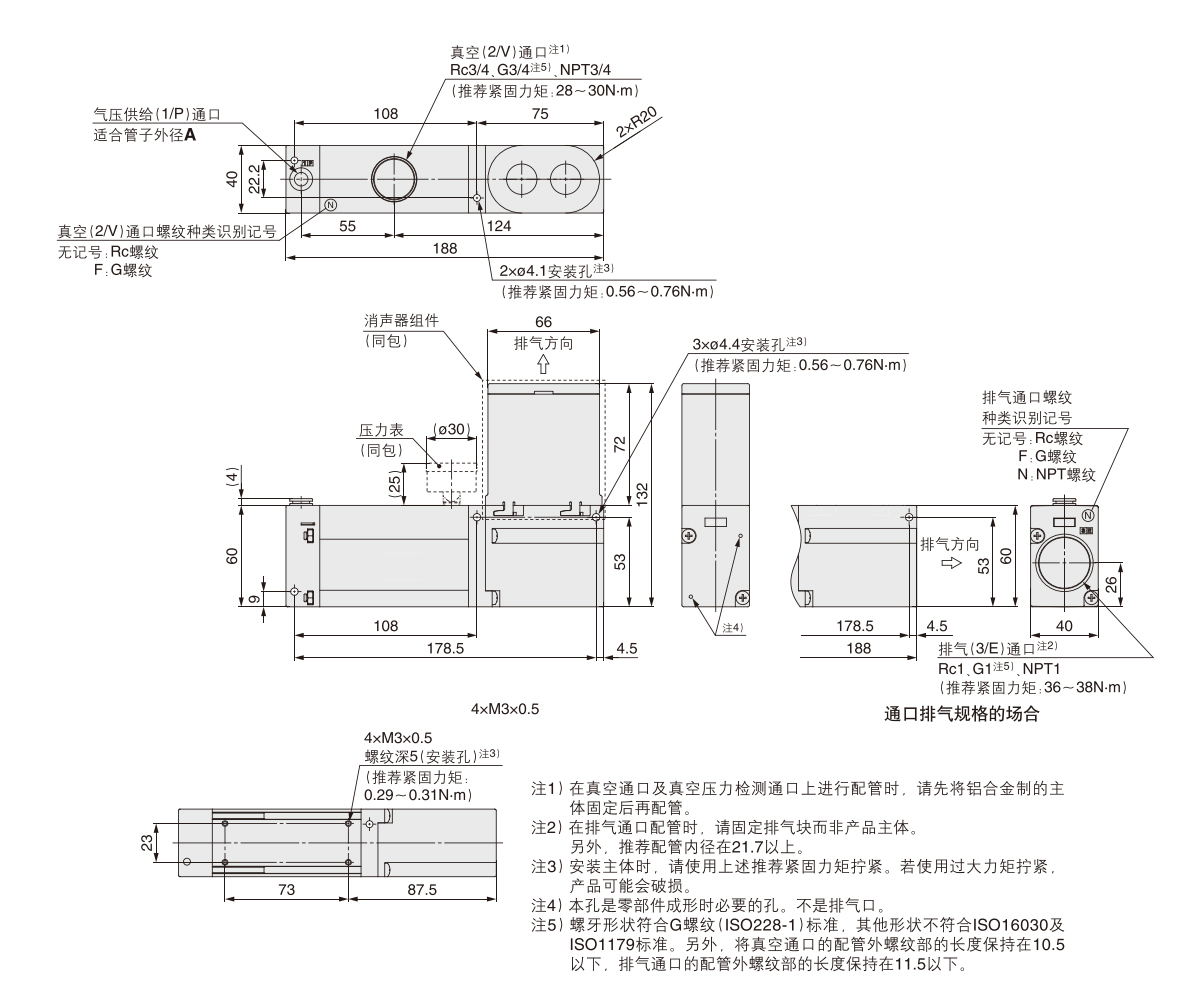

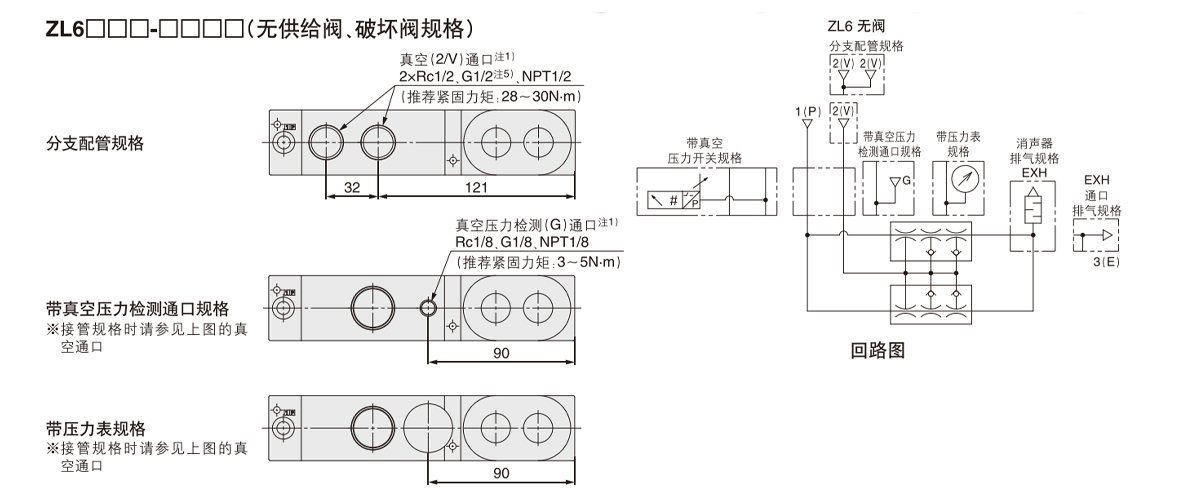

    A porta de fornecimento de pressão de ar (1/P) é adequada para o diâmetro externo do tubo.
    A Liberar cor da manga
    ZL6  □ 8 Cinza claro
