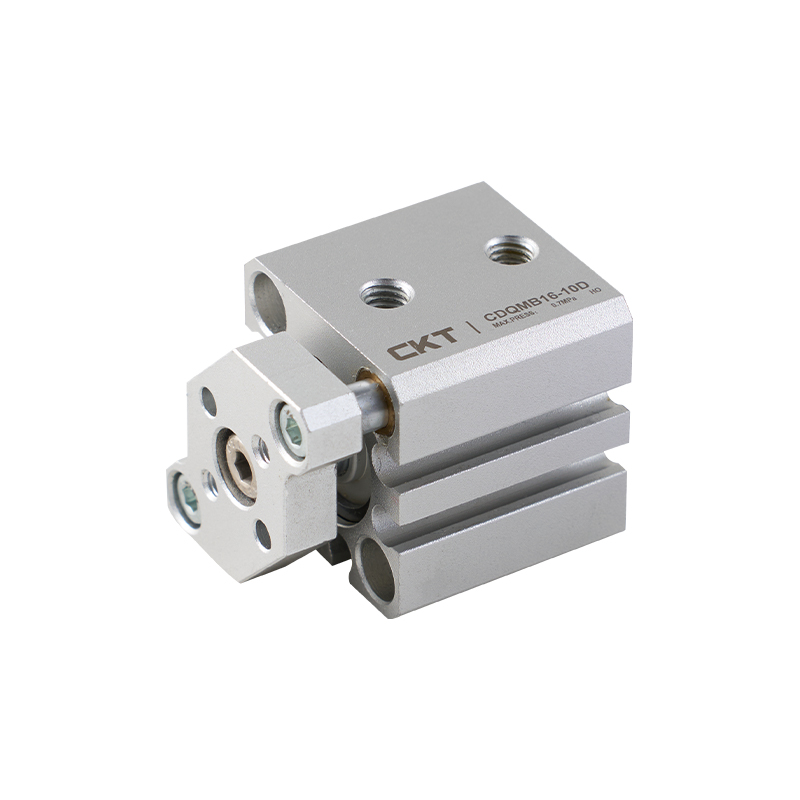

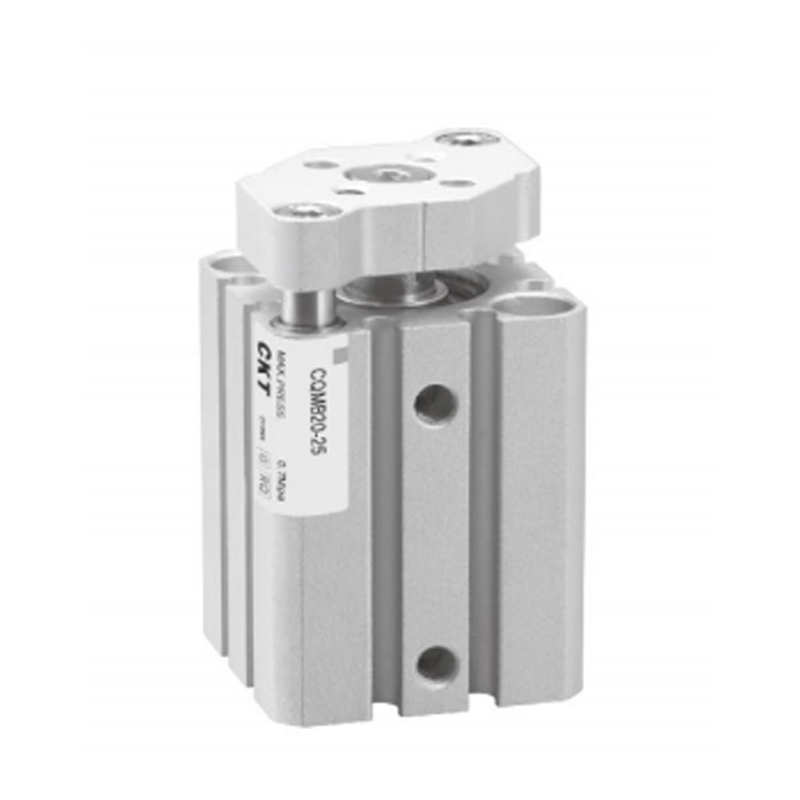

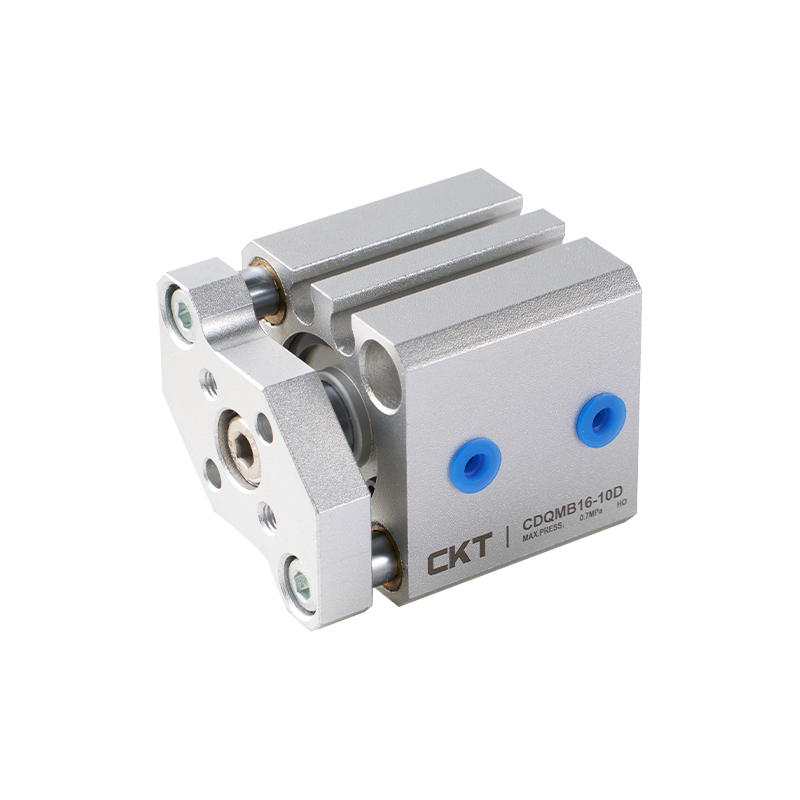

Cilindro fino da série CQM (tipo haste guia)

O cilindro fino da série CQM (tipo haste guia) foi projetado para guia de alta rigidez e condições de espaço compacto. Integra funções de suporte de carga e anti-torção através de uma estrutura de haste guia dupla para atender às necessidades de posicionamento preciso.

1. Estrutura padronizada e reforçada
Seguindo as especificações padrão JIS, ele adota um design integrado de haste guia dupla para garantir rigidez estrutural e estabilidade operacional.

2. Adaptabilidade espacial
O corpo compacto reduz significativamente os requisitos de espaço de instalação e é adequado para cenários de automação com espaço limitado.

3. Capacidade de carga anti-excêntrica composta
O sistema de haste guia dupla suprime simultaneamente o deslocamento rotacional, fornece excelente desempenho anti-flexão e anti-torção e se adapta a condições de carga assimétricas.

4. Alta compatibilidade de carga
O mecanismo da haste guia pode suportar grandes cargas de movimento e forças laterais, reduzindo o efeito de tensão das condições cantilever no corpo do cilindro.

5. Controle de guia de precisão
A precisão final sem rotação é ≤±0,2°, garantindo uma trajetória de movimento linear de alta precisão.

6. Compatibilidade de instalação
As dimensões de instalação do corpo principal são interoperáveis com a série padrão de cilindros finos com as mesmas especificações, suportando rápida substituição ou atualização de equipamentos.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Novo cilindro fino da série CQS
PRÓXIMO：Cilindro fino da série CQ2 (diâmetro grande)

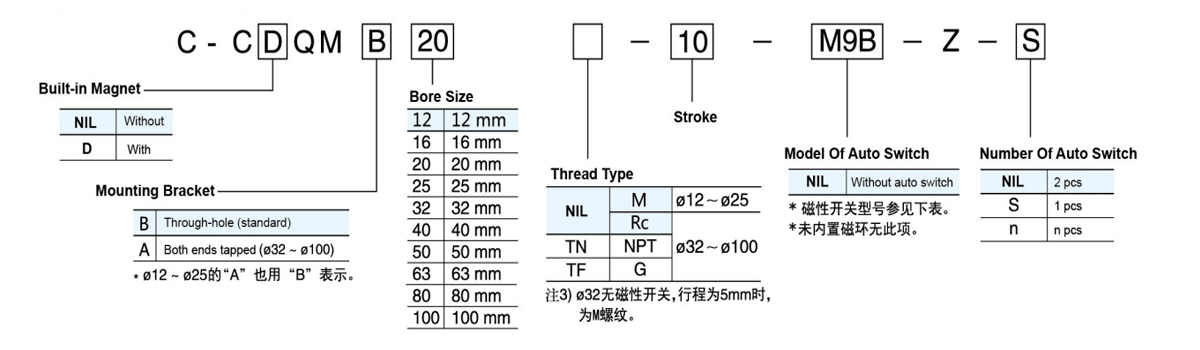

  • Ação Haste única, dupla ação
    Pressão máxima de operação 1,0  MPa
    Operação mínima
    Pressão     		Ø12,Ø16 0,12   MPa
    Ø20~0100 0,1   MPa
    Ambinet e temperatura do fluido Sem detector magnético: -10 ~ 70 ℃, Com detector magnético: -10 ~ 60 ℃ (sem congelamento)
    Almofada Pára-choques de ambos os lados
    Tolerância do comprimento do curso 10mm
    Velocidade do pistão Ø12~Ø40 50~500     mm/s
    Ø50~Ø100 50~300     mm/s

  • Furo
    Tamanho
    (mm)     		acidente vascular cerebral
    Alcance

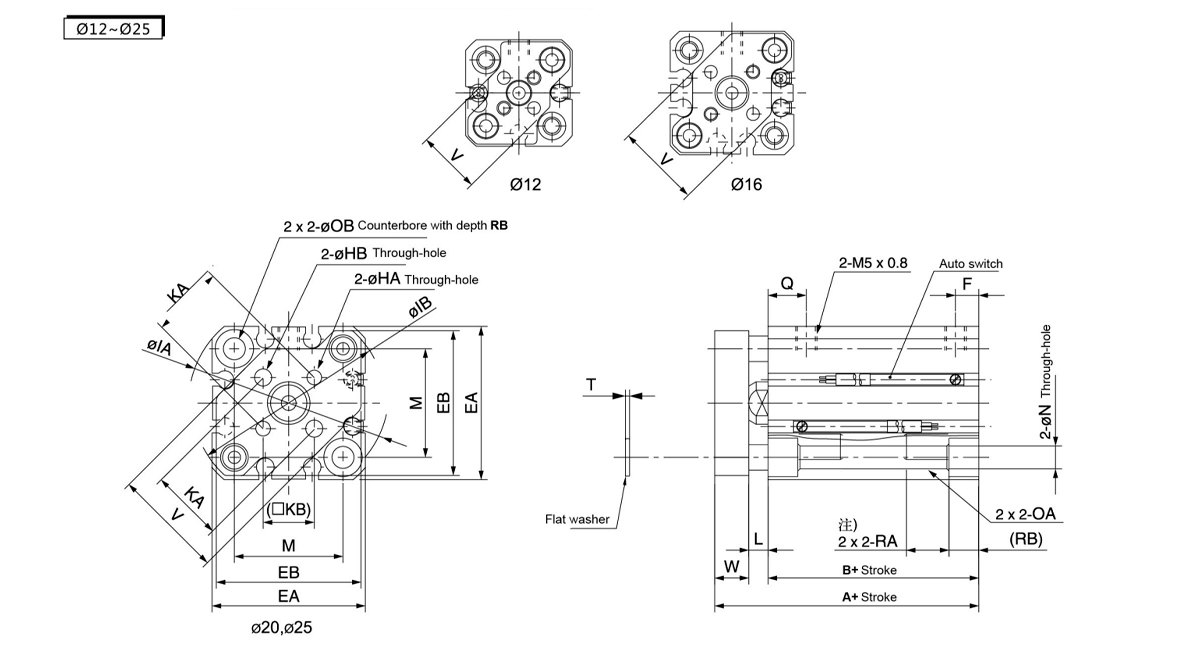

    (mm)     		Sem interruptor automático Com interruptor automático EA BE F HA OA HB IA BI KÁ KB L M N obstetra Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3×0,5 M4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3×0,5 M4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4×0,7 M6×1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0,8 M6×1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

    Ambas extremidades tocadas  (C-CQMA)
    Furo Size
    (mm)     		HA OA HB IA BI J KÁ KB L M N obstetra RA RB S U V W Z
    32 M5×0,8 M6×1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0,8 M6×1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1,0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1,0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12×1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


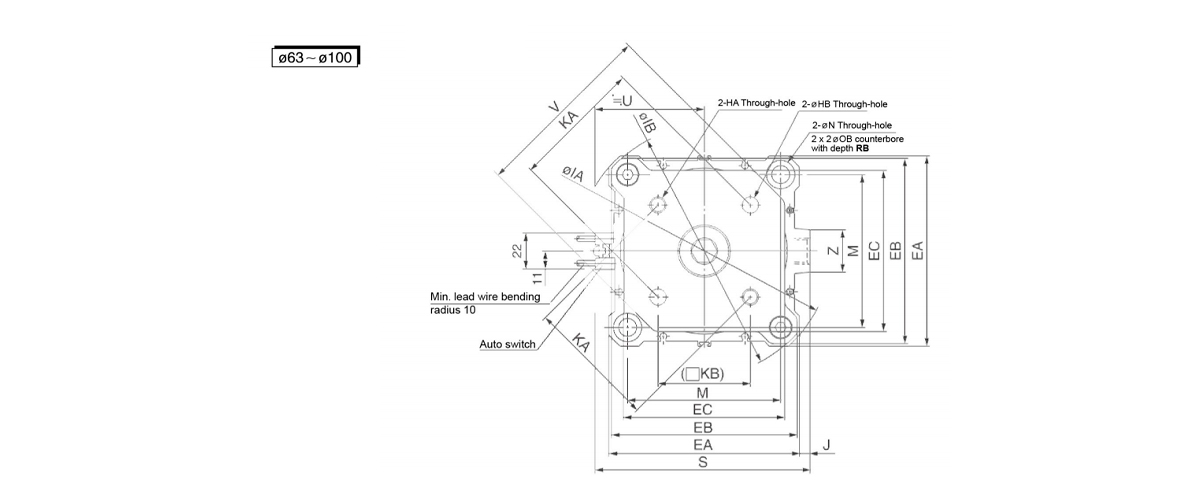

    Furo Size
    (mm)
    acidente vascular cerebral Range

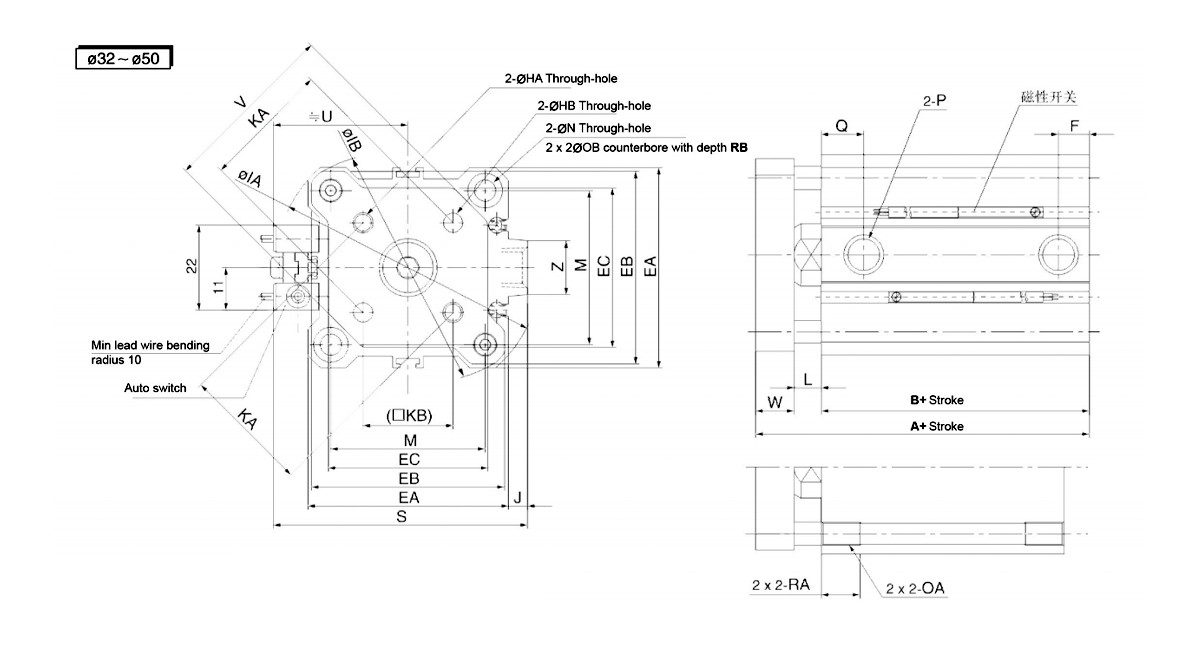

    (mm)     		Sem interruptor automático Com interruptor automático EA BE CE
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0,8 - - 50 33 7.5 10.5 Tc1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 Tc1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 Tc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Tc1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 Tc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Tc3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 Tc3/8 NPT3/8 G3/8 89 63 13 23 Tc3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
