Cilindro fino da série CQ2 (curso longo)
  • Cilindro fino da série CQ2 (curso longo)
Cilindro Fino

Cilindro fino da série CQ2 (curso longo)

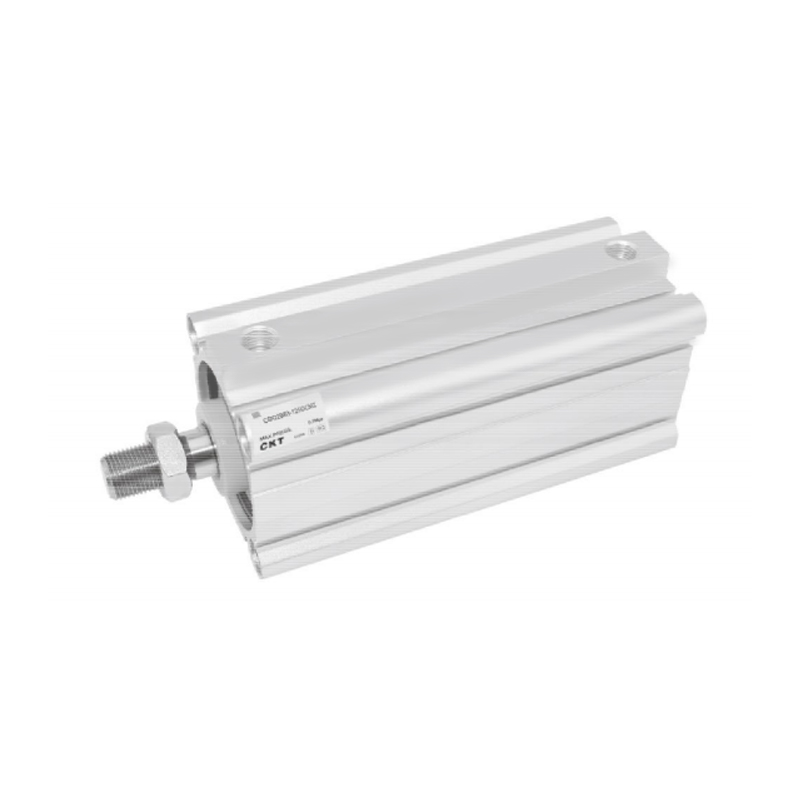

O cilindro fino da série CQ2 (curso longo) foi projetado para aplicações de curso longo com espaço limitado. É conhecido por sua estrutura compacta e desempenho confiável e é adequado para diversos cenários de automação industrial.

• Dispositivo buffer integrado reduz o impacto: A tampa frontal do cilindro e o pistão adotam componentes de amortecimento fixos, que reduzem efetivamente a vibração e o ruído durante a comutação e melhoram a estabilidade da operação.

• Mecanismo de fixação compacto garante confiabilidade: O cilindro e a tampa da extremidade são conectados por um método de encaixe eficiente, com uma estrutura compacta e estável e maior durabilidade geral.

• Integração conveniente de interruptor magnético: O design especial do cilindro facilita a instalação rápida da chave magnética e otimiza a integração das funções de detecção.

• Opções flexíveis de detecção magnética: O ímã pode ser configurado seletivamente para atender a diferentes necessidades de detecção e melhorar a adaptabilidade da aplicação.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Cilindro fino da série CQ2 (diâmetro grande)
PRÓXIMO：Cilindro Fino Série CQ2
  • Tamanho do furo (mm) 32 40 50 63 80 100
    Fluido Ar
    Ação Dupla ação
    Faixa de pressão operacional 0,05~1,0MPa
    Temperatura ambiente e líquida  Com detector magnético: -10 ℃ ~ 60 ℃, Sem detector magnético: -10 ℃ ~ 70 ℃
    Rosca da extremidade da haste Rosca fêmea(Padrão)Rosca macho(Opção)
    Velocidade do pistão 50 ~ 500 mm/s
    Almofada Pára-choque de borracha padrão
    Tolerância ao comprimento do curso
    (mm)     		1.40
    Lubrificação Não obrigatório
    Montagem Ambas as extremidades roscadas (padrão)
    Diâmetro do tubo Rc 1/8 1/4 3/8
    *Use  ISOVG32  se quiser  usar  lubrificação

  • ():O tamanho do ímã do interruptor automático além de D-A7

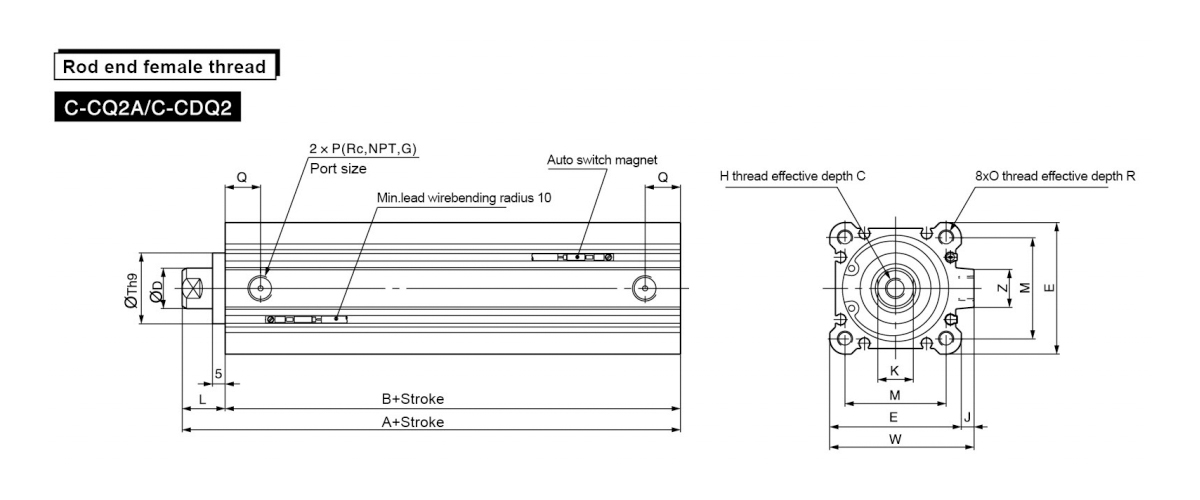

    Diâmetro
    (mm)     		acidente vascular cerebral A B C D E G H I J K L M O P Q R S Thg U Z
    32 125~200
    250.300     		62.5 45.5 13 16 45 5 M8×1,25 60 4.5 14 17 34 M6×1,0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 M8×1,25 69 5 14 17 40 M6×1,0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 M10×1,5 86 7 17 18 50 M8×1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 M10×1,5 103 7 17 18 60 M10×1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 M16×2,0 132 6 22 20 77 M12×1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 M20×2,5 156 6.5 27 22 94 M12×1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

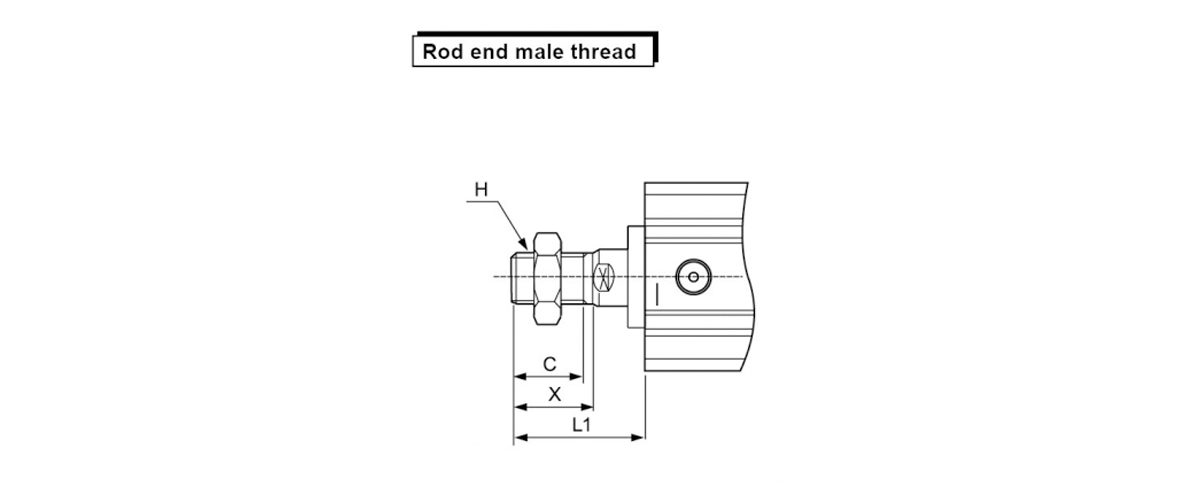

    Tamanho do furo
    (mm)     		C H L1 X
    32 20.5 M14×1,5 38.5 23.5
    40 20.5 M14×1,5 38.5 23.5
    50 26 M18×1,5 43.5 28.5
    63 26 M18×1,5 43.5 28.5
    80 32.5 M22×1,5 53.5 35.5
    100 32.5 M26×1,5 53.5 35.5
