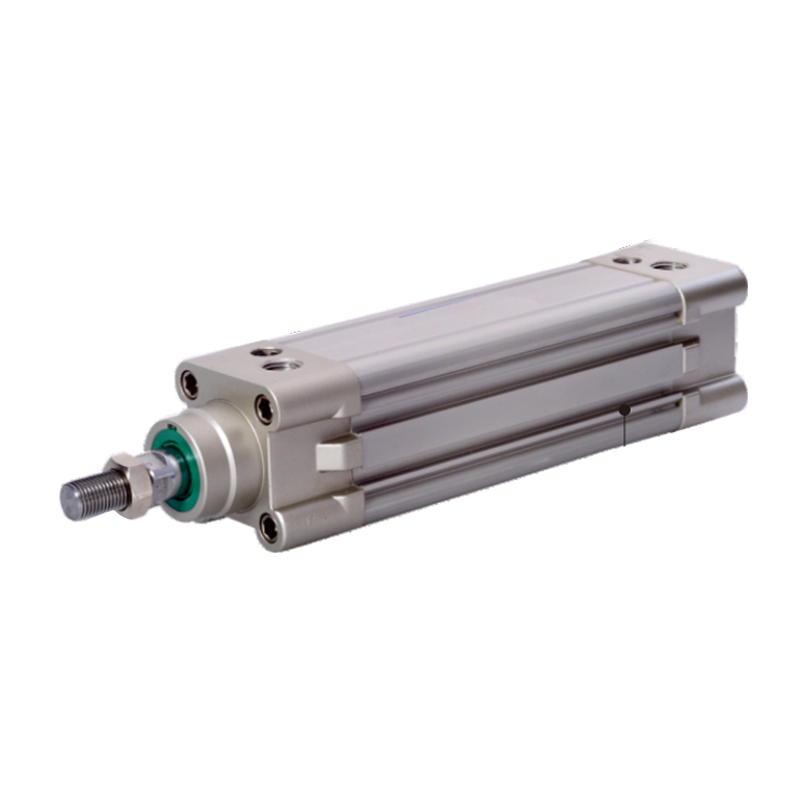

Cilindro padrão da série SE (sem tipo de tirante)
  • Cilindro padrão da série SE (sem tipo de tirante)
Cilindro Padrão

Cilindro padrão da série SE (sem tipo de tirante)

1. A vedação do pistão adota uma estrutura de vedação bidirecional de formato especial com tamanho compacto e função de armazenamento de óleo;
2. Tubo quadrado de alumínio, sem tirante, bom desempenho anticorrosivo;
3. O ajuste do amortecedor do cilindro é estável;
4. Cilindros e acessórios de instalação de cilindros de várias especificações estão disponíveis para os clientes escolherem.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Cilindros Padrão Série CA2
PRÓXIMO：Cilindro padrão da série SI (sem tipo de tirante)
  • Diâmetro interno (mm) 32 40 50 63 80 100 125
    Modo de operação Tipo alternativo
    Meio de trabalho Ar (filtrado através de um filtro de 40μm)
    Tipo fixo Série SE Tipo básico FA FB CA CB CR LB TC TCM1 TCM2 FTC
    Série SE D, SE J Tipo básico FA LB TC TCM1 TCM2 FTC
    Faixa de pressão operacional 0,15~1,0MPa(22~145psi)(1,5~10,0bar)
    Resistência à pressão garantida 1,5MPa(215psi)(15bar)
    Temperatura de trabalho °C -20~70
    Faixa de velocidade operacional mm/s 30~800 30~500
    Faixa de tolerância de viagem 0~250 60251~1000 151001~1500 20
    Tipo de buffer Amortecedor ajustável
    Curso do amortecedor mm 27 30 36 40
    *Diâmetro de aquisição PT1/8 PT1/4 PT3/8 PT1/2
    *Os tipos de rosca NPT e G estão disponíveis para a conexão.

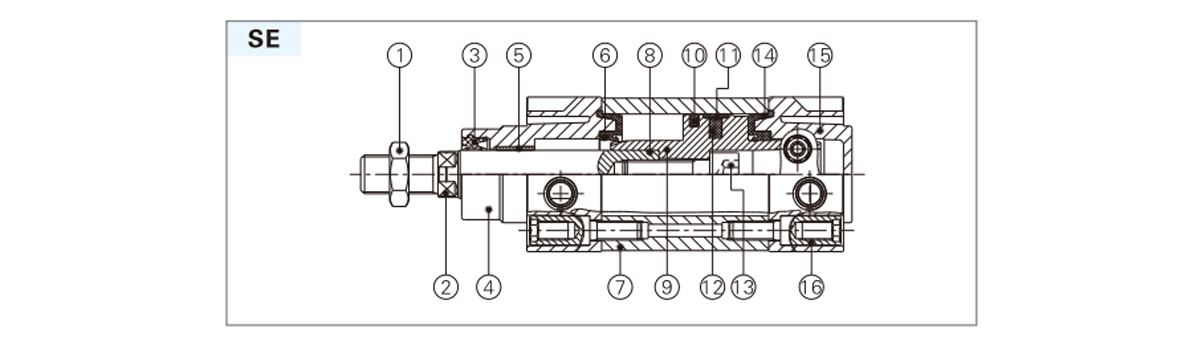

  • Nome Materiais Nome Materiais
    1 Noz Aço carbono/aço inoxidável 9 Pistão Liga de alumínio
    2 Pistão rod Haste de moagem cromada dura S45C 10 Pistão O-ring TPU
    Aço inoxidável Material resistente ao desgaste
    3 Anel de vedação da tampa frontal TPU 11 Usar anel Plástico (φ100 ou menos)
    4 Capa frontal Liga de alumínio 12 Ímã Borracha (outro)
    5 Bucha Material resistente ao desgaste 13 Parafuso sextavado Aço carbono
    6 Anel de vedação do amortecedor TPU 14 Almofada de vedação tampão TPU
    7 Corpo do cilindro Liga de alumínio 15 Contracapa Liga de alumínio
    8 Pistão rod O-ring NBR 16 Porca de suporte Aço carbono/aço inoxidável

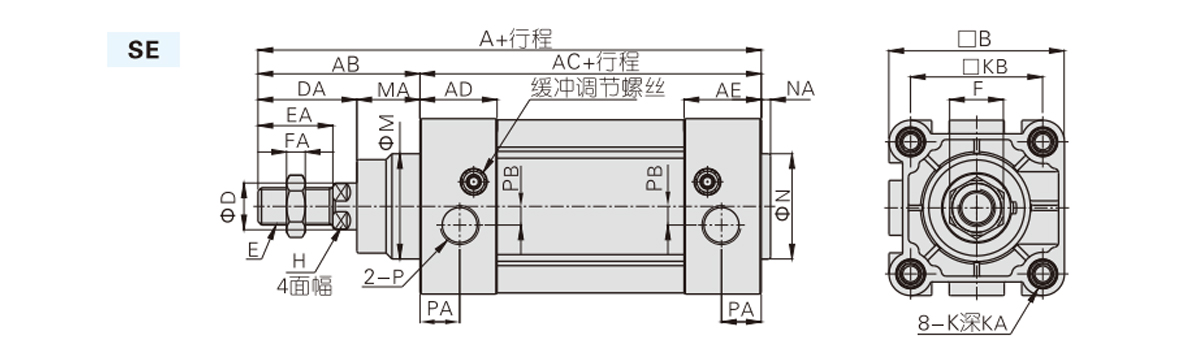

    Diâmetro/símbolo do cilindro A AB AC ANÚNCIO EA B D DA E EA F FA M MA H K KÁ KB N NA P PA OP
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2,0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Nota: As dimensões do tipo magnético e do tipo não magnético são as mesmas.

    Diâmetro/símbolo do cilindro A AB AC DA BD E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1,25 6
    40 213 208 54 105 33 28 M12X1,25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Nota: As dimensões dos tipos magnéticos e não magnéticos são as mesmas. As dimensões não especificadas são as mesmas dos tipos padrão SI.
