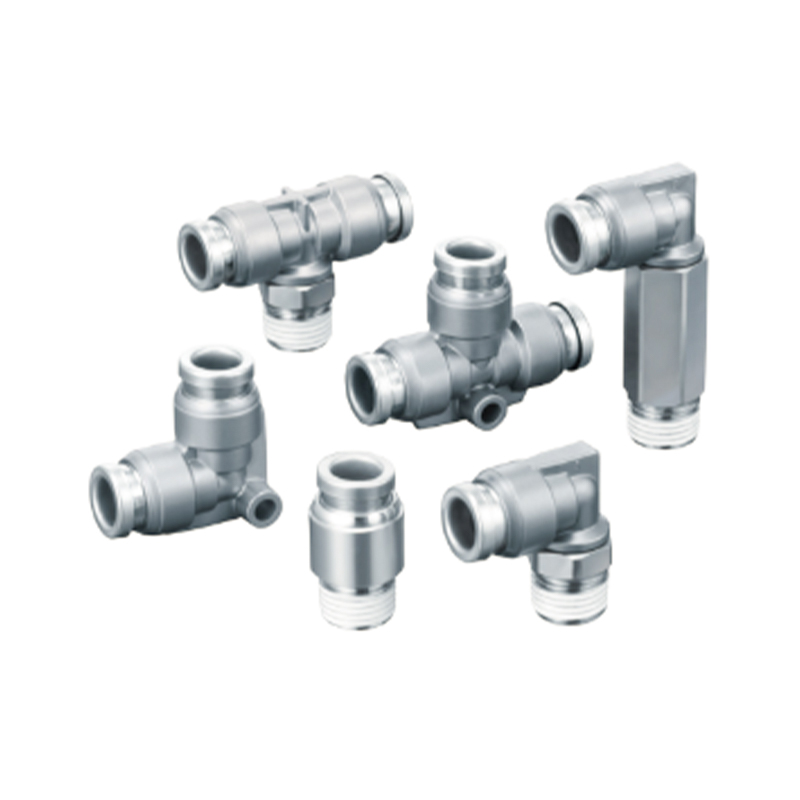

Conexão de um toque em aço inoxidável série KQB2
  • Conexão de um toque em aço inoxidável série KQB2
Encaixe de um toque em aço inoxidável

Conexão de um toque em aço inoxidável série KQB2

A conexão one-touch de aço inoxidável da série KQB2 adota tecnologia de moldagem integrada de aço inoxidável de alta qualidade, que é especialmente projetada para cenários de transmissão de fluidos que exigem desmontagem rápida e vedação confiável, atendendo aos requisitos abrangentes de limpeza e durabilidade em ambientes industriais.

Recursos principais
Estabilidade dos materiais: A estrutura totalmente em aço inoxidável possui resistência nativa à corrosão, evita o risco de contaminação do meio e se adapta a ambientes ácido-base e a flutuações de temperatura e pressão
Mecanismo de bloqueio instantâneo: O design de trava unidirecional push-pull realiza conexão de operação cega e o anel de vedação autocompensador integrado elimina riscos de vazamento
Expansão de compatibilidade do sistema: Suporta conexão em série modular de vários diâmetros de tubos, permitindo configuração flexível de nós de ramificação em tubulações complexas
Otimização de custos de manutenção: O recurso de desmontagem e montagem sem ferramentas reduz muito o tempo de inatividade do equipamento, e a estrutura da mola de retenção pode ser substituída de forma independente para reduzir despesas de manutenção

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Conexão de um toque em aço inoxidável SUS316 série KQG2
PRÓXIMO：Sem próximo artigo
  • Especificações
    Fluido usado Ar, água, vapor
    Faixa de pressão Nota 2) -100 kPa a 1 MPa Nota 3)
    Pressão de teste de pressão 3,0 MPa
    Temperatura ambiente e temperatura do fluido Nota 4) -5 a 150°C (mas não congelado) Nota 3)
    Graxa usada Sem especificação de graxa
    Vedação de peças roscadas Com selante
    Nota 1) A água não pode ser usada com tubos de nylon macio.
    Nota 2) Como o vazamento não é zero, evite usar manutenção de vácuo para testes de vazamento, etc. Nota 3) Confirme a faixa de pressão operacional e a faixa de temperatura operacional da tubulação.
    Nota 4) Instale um revestimento nas seguintes condições (exceto □3.2).
    ·Quando utilizado em ambientes ou com fluidos sujeitos a mudanças bruscas de temperatura.
    ·Quando utilizado em altas temperaturas.

    Adequado para tubos
    Materiais do tubo FEP, PFA, nylon, nylon macio Nota 1), poliuretano, poliolefina
    Diâmetro externo do tubo Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Condições de temperatura definidas do forro
    Tubos usados Temperatura
    Tubos FEP/série TH Acima de 80°C
    Tubos PFA/série TL Acima de 120°C
    Peças de reposição
    Nome Diâmetro externo do tubo Modelo Material
    Junta 一 M-5G3 SUS316
    FKM especial
    Porca de montagem do painel Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

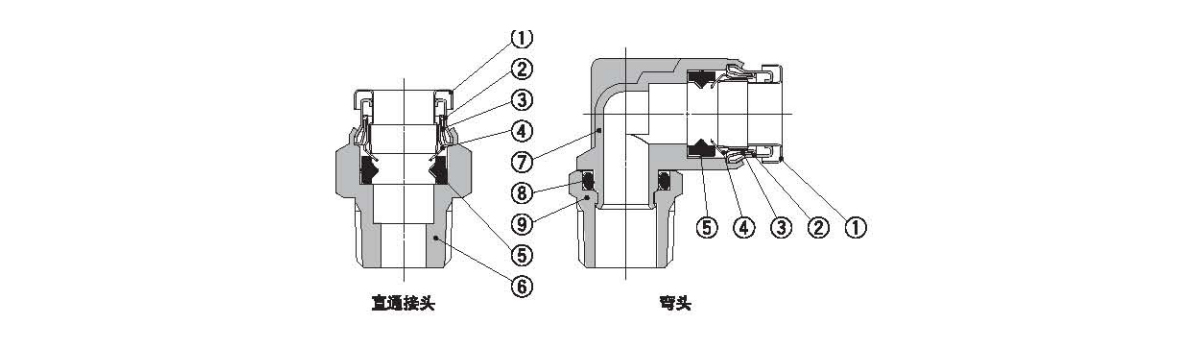

  • Não. Nome Materiais
    1 Manga de liberação SUS304
    2 Manga guia 1 SUS304
    3 Manga guia 2 SU8304
    4 Clipe de primavera SUS304
    5 Selo FKM especial (revestimento de flúor)
    6 Corpo do conector reto C3604 (niquelagem sem eletrodo)
    7 Corpo de cotovelo SU8316
    8 Anel de vedação FKM especial (revestimento de flúor)
    9 Botão de pressão C3804 (revestimento de níquel-berílio sem eletricidade)

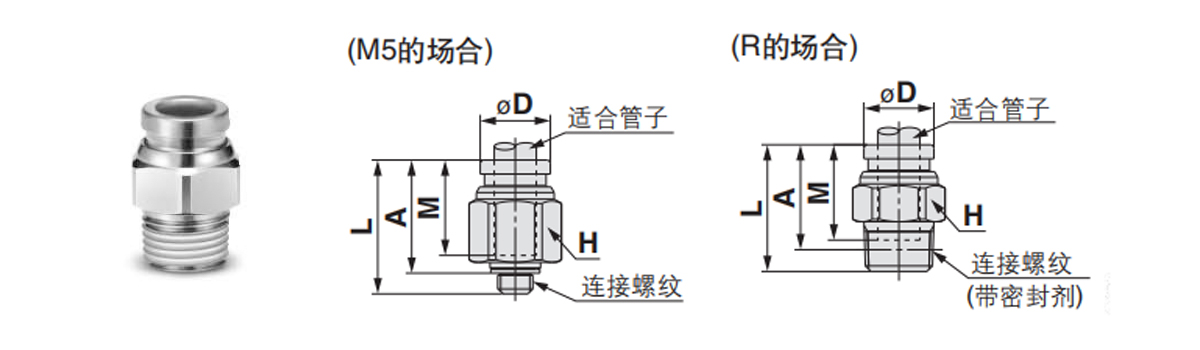

  • Conector reto: KQB2H
    Adequado para diâmetro externo de tubo mm Fio de conexão
    R,M     		Modelooooooooooooooooo H
    (lados opostos hexagonais)     		ØD Nota 1) L Um※ M Nota 2) Área transversal efetiva mm² Qualidade g
    Ø3,2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Dimensões de referência após aparafusar o parafuso.
    Nota 1) Ø indica o diâmetro máximo.
    Nota 2) Indica o valor ao usar tubulação FEP.
    Ø16 indica o valor quando se utiliza apenas tubo de nylon.

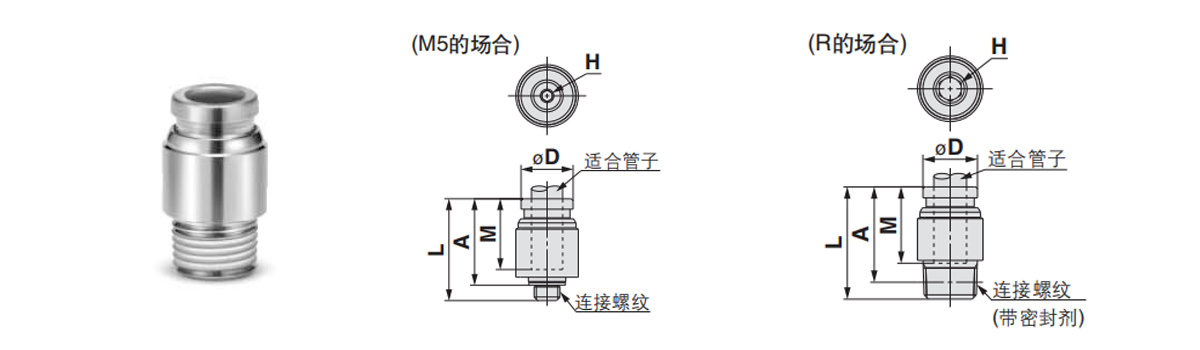

    Conector reto de soquete hexagonal: KQB2S
    Adequado para diâmetro externo de tubo mm Fio de conexão
    R,M     		Modelooooooooooooooooo H
    (lados opostos hexagonais)     		ØD Nota 1) L Um※ M Nota 2）Taxa efetiva Área mm² Qualidade g
    Ø3,2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Dimensões de referência após aparafusar a rosca.
    Nota 1) ØD significa diâmetro máximo.
    Nota 2) Indica valores ao usar tubos FEP.
    Ø16 indica valores somente quando se utiliza tubos de nylon.

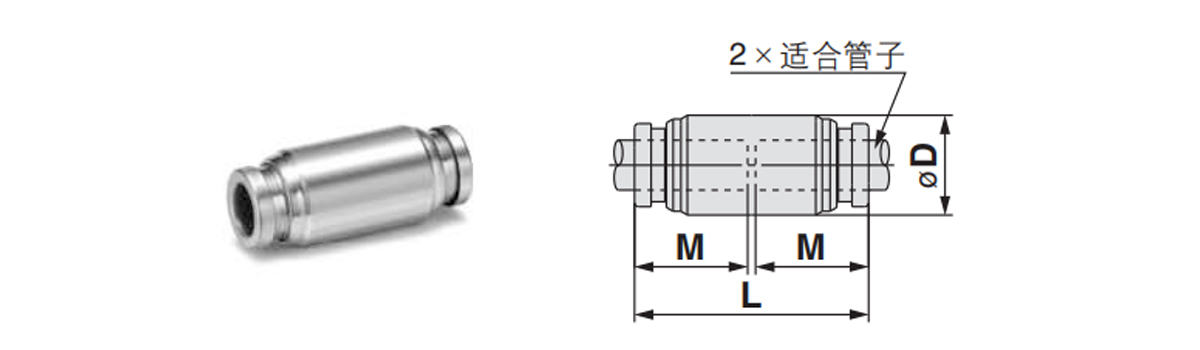

    Conector reto: KQB2H
    Adequado para diâmetro externo de tubo mm Modelooooooooooooooooo ØD Nota 1) L M Nota 2) Área transversal efetiva mm² Qualidade g
    Ø3,2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Nota 1) ØD significa diâmetro máximo.
    Nota 2) Indica valores ao usar tubulação FEP.
    Ø16 indica valores apenas quando se utiliza tubo de nylon.

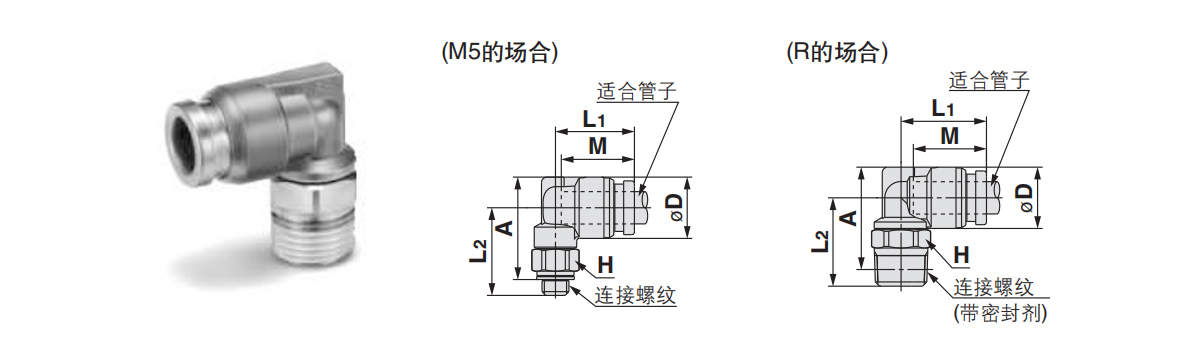

    Cotovelo: KQB2L
    Adequado para diâmetro externo de tubo mm Fio de conexão
    R,M     		Modelooooooooooooooooo H
    (lados opostos hexagonais)     		Nota 1)
    ØD     		L1 L2 Um※ M Nota 2)
    Área transversal efetiva mm 2     		Qualidade g
    Ø3,2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Dimensões de referência após aparafusar a rosca R.
    Nota 1) ØD significa diâmetro máximo.
    Nota 2) Indica valores ao usar tubulação FEP.
    Ø16 indica valores ao usar tubo de nylon.

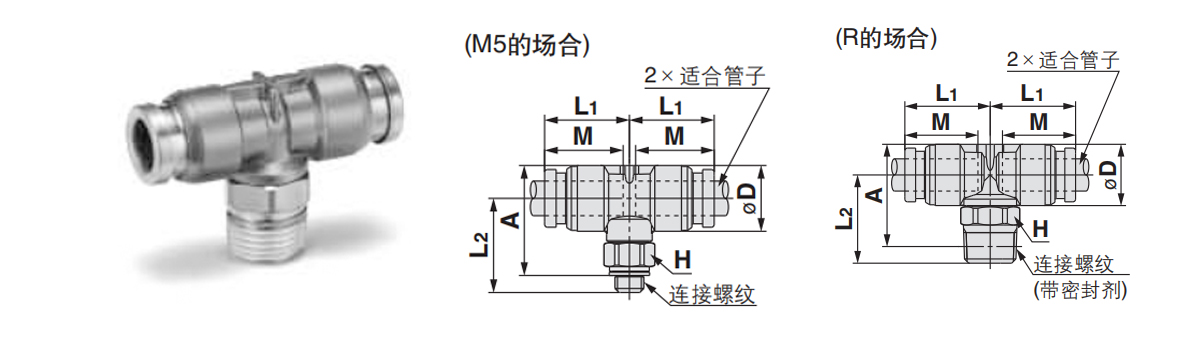

    Conector em forma de T de tubo duplo: KQB2T
    Adequado para diâmetro externo de tubo mm Fio de conexão
    R,M     		Modelooooooooooooooooo H
    (lados opostos hexagonais)     		Nota 1)
    ØD     		L1 L2 Um※ M Nota 2)
    Área transversal efetiva mm²     		Qualidade g
    Ø3,2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Dimensões de referência após aparafusar a rosca R.
    Nota 1) ØD significa diâmetro máximo.
    Nota 2) Indica valores ao usar tubulação FEP.
    Ø16 indica valores apenas quando se utiliza tubo de nylon.

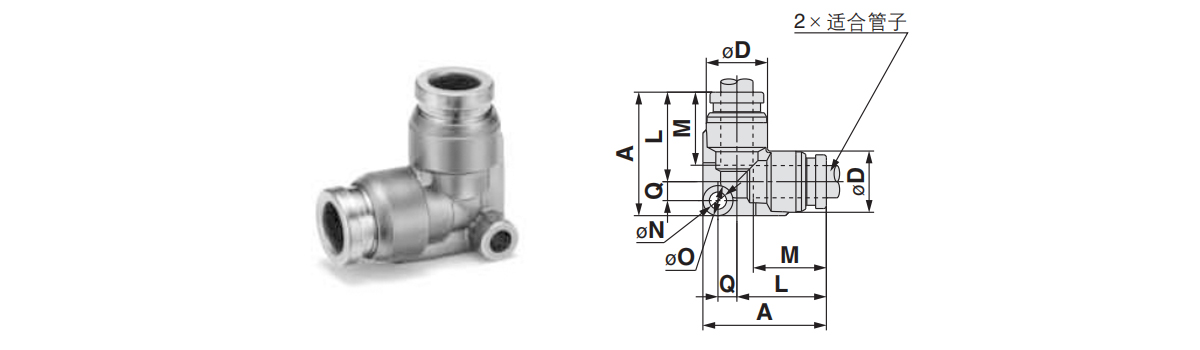

    Cotovelo em ângulo reto: KQB2L
    Adequado para diâmetro externo de tubo mm Modelooooooooooooooooo Nota 1)
    6D     		L A Q M ØN O Nota 2)
    Área transversal efetiva mm²     		Qualidade g
    Ø3,2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Nota 1) ØD significa diâmetro máximo.
    Nota 2) Indica valores ao usar tubulação FEP.
    Ø18 indica valores apenas quando se utiliza tubo de nylon.

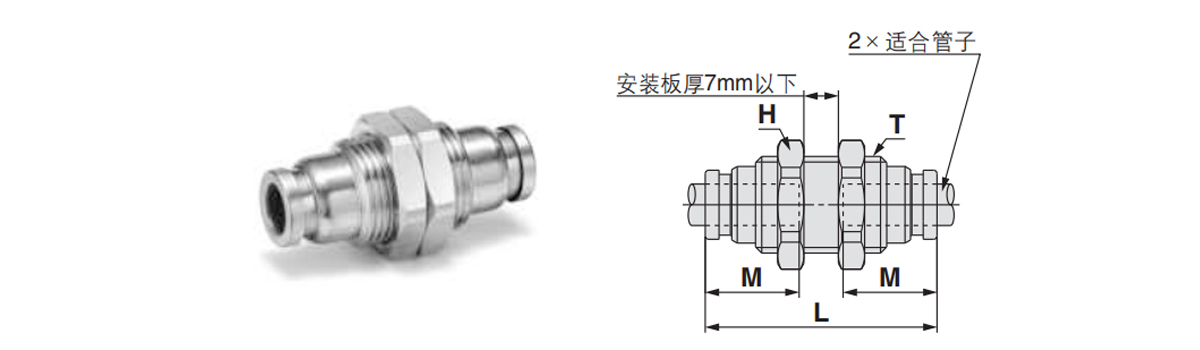

    Conector direto montado em painel: KQB2E
    Adequado para diâmetro externo de tubo mm Modelooooooooooooooooo T
    (M)     		H
    (lados opostos hexagonais)     		L Furos de montagem M Nota 2)
    Área transversal efetiva mm²     		Qualidade g
    Ø3,2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Nota: Os valores indicam aqueles para tubos FEP.
    Ø16 indica valores apenas para tubos de nylon.

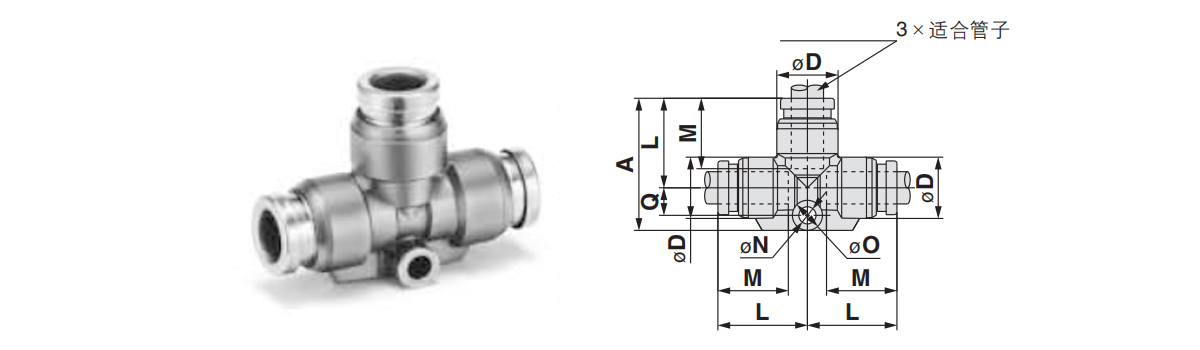

    Encaixe de tubo em forma de T: KQB2T
    Adequado para diâmetro externo de tubo mm Modelooooooooooooooooo Nota 1)
    D     		L A Q M ØN ØO Nota 2)
    Área transversal efetiva mm²     		Qualidade g
    Ø3,2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Nota 1) ØD significa diâmetro máximo.
    Nota 2) Indica valores ao usar tubulação FEP.
    Ø16 indica valores apenas quando se utiliza tubo de nylon.

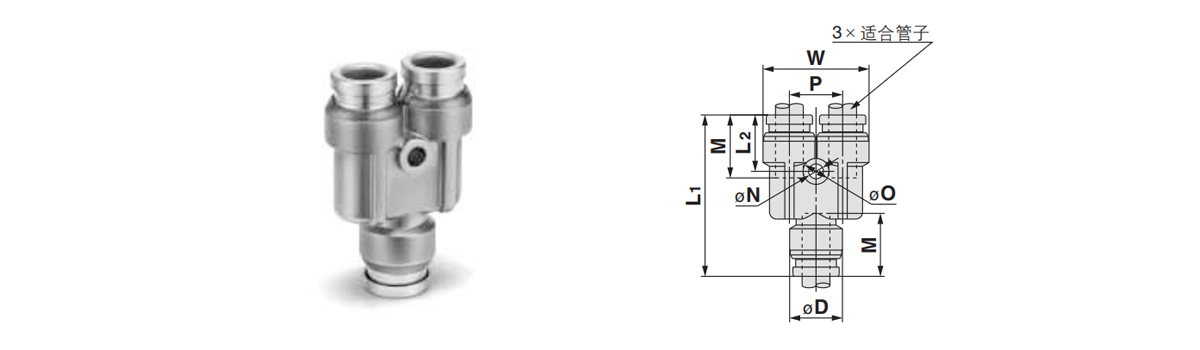

    Encaixe de tubo em forma de Y: KQB2U
    Adequado para diâmetro externo de tubo mm Modelooooooooooooooooo Nota 1)
    ØD     		W L1 L P M ØN 60 Nota 2)
    Área transversal efetiva mm²     		Qualidade g
    Ø3,2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Nota 1)②ØD means maximum diameter.
    Nota 2) Indica valores ao usar tubos FEP.
    Ø16 indica valores somente quando se utiliza tubos de nylon.

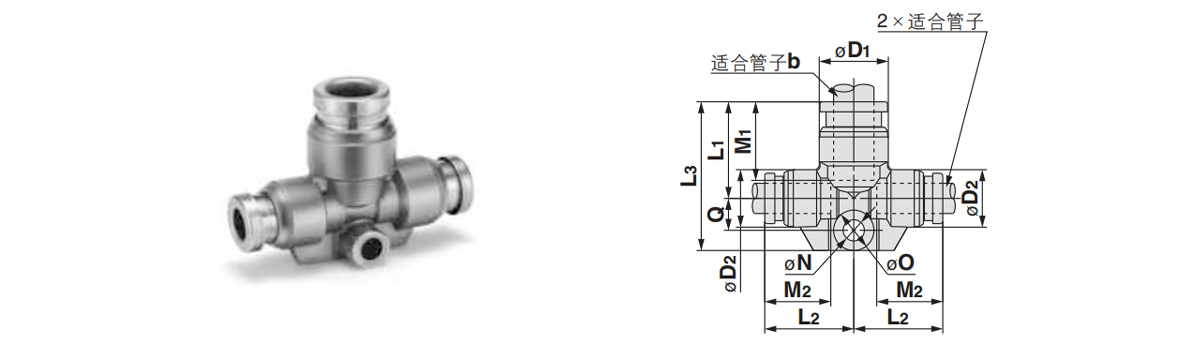

    Redução do tee: KQB2T
    Adequado para diâmetro externo de tubo mm Modelooooooooooooooooo Nota 1)
    ØD1     		Nota 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Nota 2)
    Área transversal efetiva mm²     		Qualidade g
    a b
    Ø3,2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Nota 1) ØD1, ØD2  means maximum diameter.
    Nota 2) Indicates values when using FEP pipes.

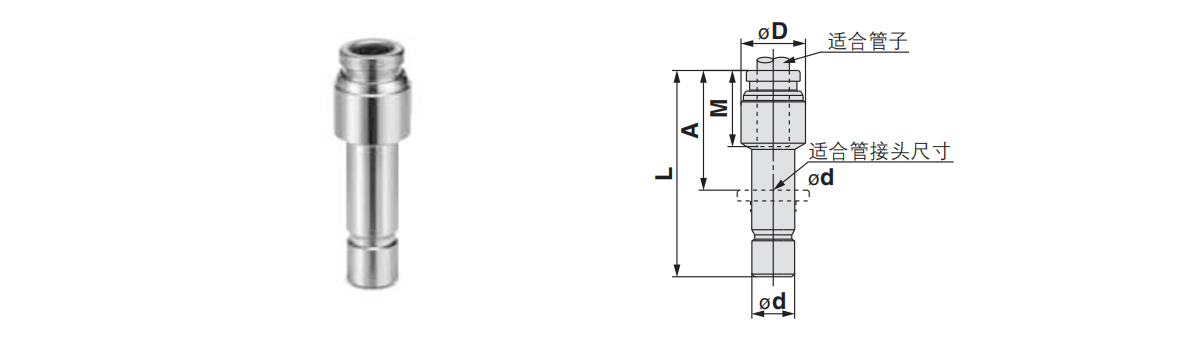

    Plugue: KQB2R
    Adequado para diâmetro externo de tubo mm Tamanho adequado da junta do tubo od Modelooooooooooooooooo ØD Nota 1) L A M Nota 2)
    Área transversal efetiva mm²     		Qualidade g
    Ø3,2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Nota 1) ØD significa diâmetro máximo.
    Nota 2) Indica valores ao usar tubos FEP.

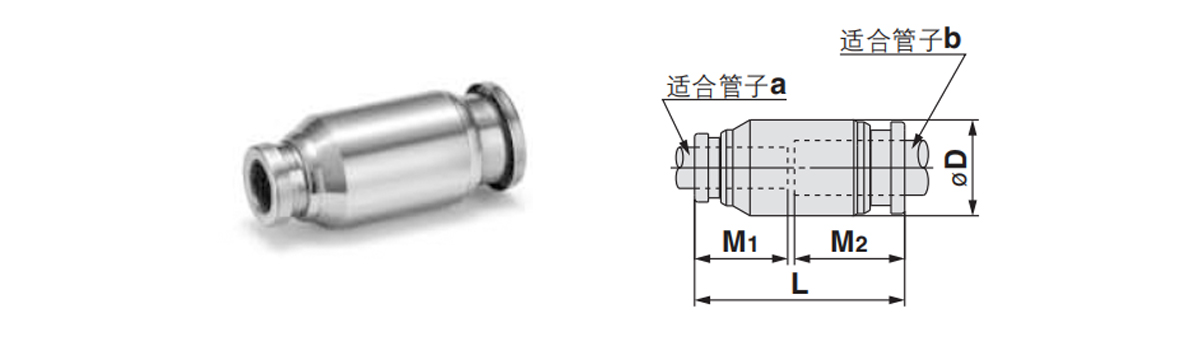

    Reduzindo tubo reto: KQB2H
    Adequado para diâmetro externo de tubo mm Modelooooooooooooooooo ØD Nota 1) L M1 M2 Nota 2)
    Área transversal efetiva mm²     		Qualidade g
    a b
    Ø3,2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Nota 1) ØD significa diâmetro máximo.
    Nota 2) Indica valores ao usar tubos FEP.

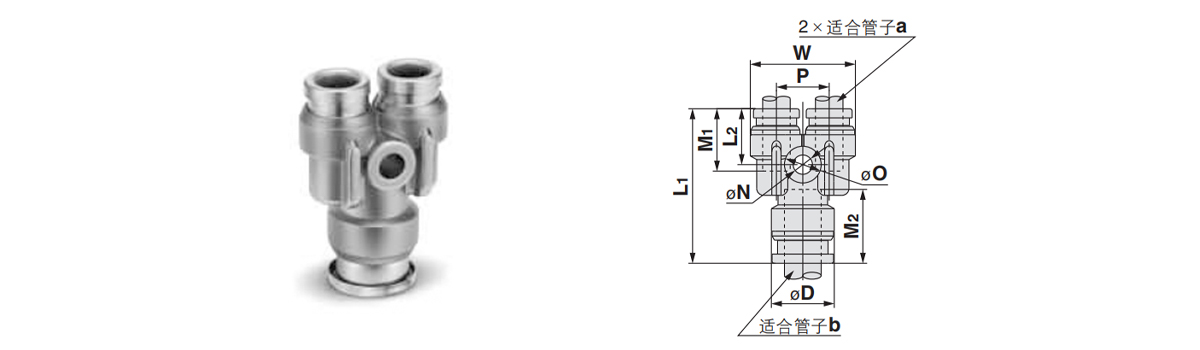

    Reduzindo o encaixe de tubo em forma de Y: KQB2U
    Adequado para diâmetro externo de tubo mm Modelooooooooooooooooo Nota 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Nota 2)
    Área transversal efetiva mm²     		Qualidade g
    a b
    Ø3,2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Nota 1) ØD significa diâmetro máximo.
    Nota 2) Indicates values when using FEP pipes.

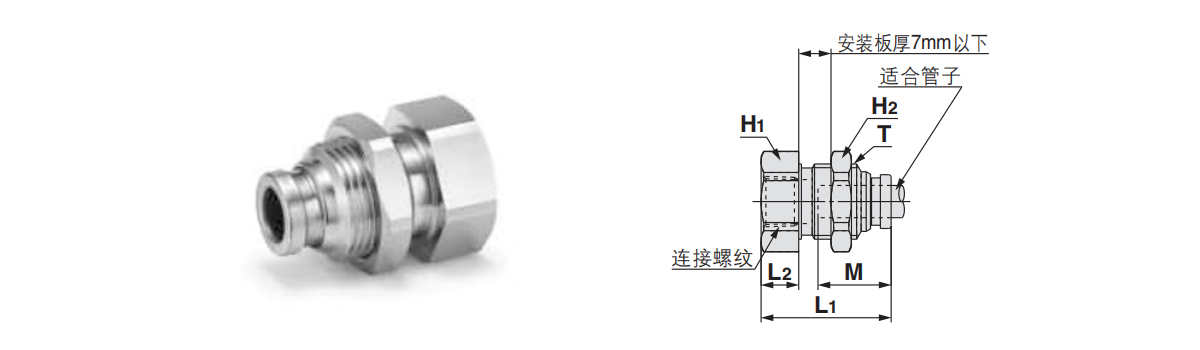

    Conector de tubo reto com rosca interna montado em painel: KQB2E
    Adequado para diâmetro externo de tubo mm Fio de conexão
    Pe.     		Modelooooooooooooooooo T
    (M)     		Hexágono lados opostos L1 L2 Orifício de montagem M Nota 2)
    Área transversal efetiva mm²     		Qualidade g
    Olá H2
    Ø3,2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Nota: Os valores indicam aqueles para tubos FEP.
    Ø16 indica valores apenas para tubos de nylon.

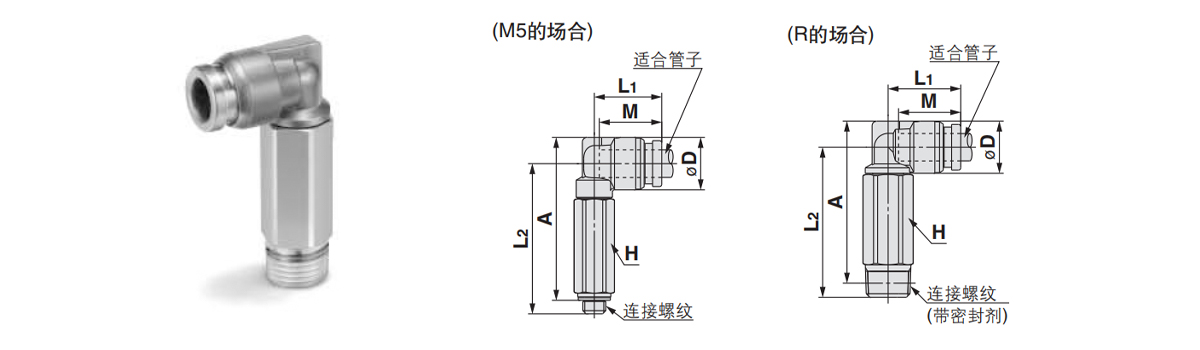

    Cotovelo longo: KQB2W
    Adequado para diâmetro externo de tubo mm Fio de conexão
    R,M     		Modelooooooooooooooooo H
    Lados opostos hexagonais     		ØD Nota 1) L1 L Um※ M Nota 2)
    Área transversal efetiva mm²     		Qualidade g
    Ø3,2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Dimensões de referência após aparafusar a rosca F.
    Nota 1) ØD significa diâmetro máximo.
    Nota 2) Indica valores ao usar tubos FEP.
    Ø18 indica valores somente quando se utiliza tubos de nylon.

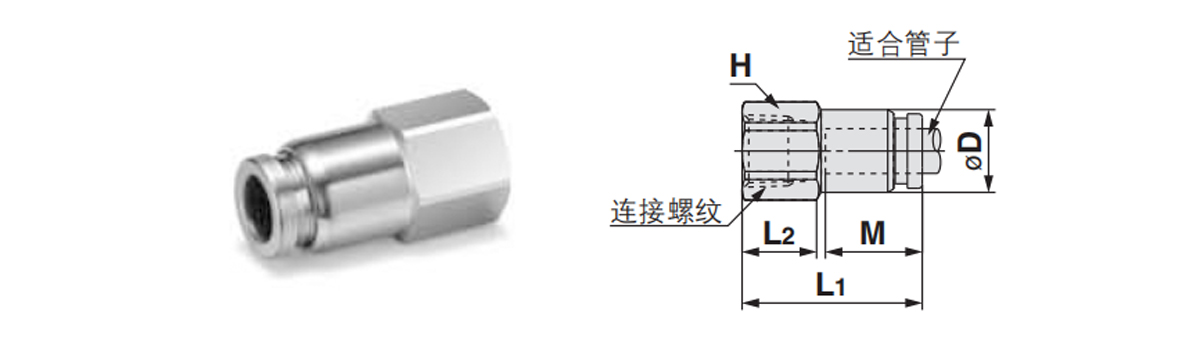

    Rosca interna direta: KQB2F
    Adequado para diâmetro externo de tubo mm Fio de conexão
    RC     		Modelooooooooooooooooo H
    (Lados opostos hexagonais)     		ØD Nota 1) L1 L2 M Nota 2)
    Área transversal efetiva mm²     		Qualidade g
    Ø3,2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Nota 1) ØD significa diâmetro máximo.
    Nota 2) Indica valores ao usar tubulação FEP.
    Ø16 indica valores apenas quando se utiliza tubo de nylon.

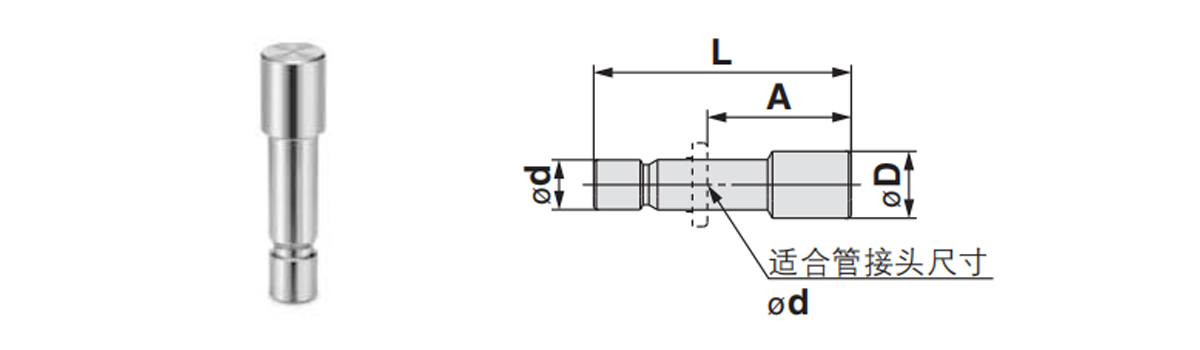

    Plugue: KQG2P
    Tamanho adequado da junta do tubo od Modelooooooooooooooooo ØD L A Qualidade g
    Ø3,2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Produtos Relacionados

Blog e Notícias

Nossas Últimas Notícias e
Blog

Ver Mais

Qualidade Autêntica e Confiável se Destaca Naturalmente.

A escolha vem da confiança, e a cooperação vem da honestidade.

  • Q: Em quanto tempo poderemos obter uma resposta depois de lhe enviarmos uma consulta?

    Responderemos dentro de 24 horas após receber a consulta em dias úteis.

  • Q: Você é um fabricante direto ou uma empresa comercial?

    Somos fabricantes e temos departamento próprio de vendas internacionais. Assim, podemos produzir e vender sozinhos.

  • Q: Você pode fazer produtos personalizados?

    Sim, podemos desenvolver e produzir produtos de acordo com desenhos ou amostras fornecidas pelos clientes.

  • Q: Como sua empresa garante a qualidade do produto?

    Em primeiro lugar, faremos a inspeção após cada processo. Para os produtos acabados, faremos 100% de inspeção de acordo com as necessidades dos clientes e o padrão internacional.

  • Q: Para onde seus produtos são exportados principalmente?

    Nossos produtos são exportados principalmente para Alemanha, Estados Unidos, Dinamarca e mais de uma dúzia de países na Europa e América do Norte
