Cilindro deslizante da série MXS (guia de rolo cruzado) Tipo de cilindro duplo Fornecedores

Página inicial / Produtos / Cilindro de Ar / Cilindro Deslizante / Cilindro deslizante da série MXS (guia de rolo cruzado) Tipo de cilindro duplo

Cilindro deslizante da série MXS (guia de rolo cruzado) Tipo de cilindro duplo Cilindro deslizante da série MXS (guia de rolo cruzado) Tipo de cilindro duplo
  • Cilindro deslizante da série MXS (guia de rolo cruzado) Tipo de cilindro duplo
  • Cilindro deslizante da série MXS (guia de rolo cruzado) Tipo de cilindro duplo
Cilindro Deslizante

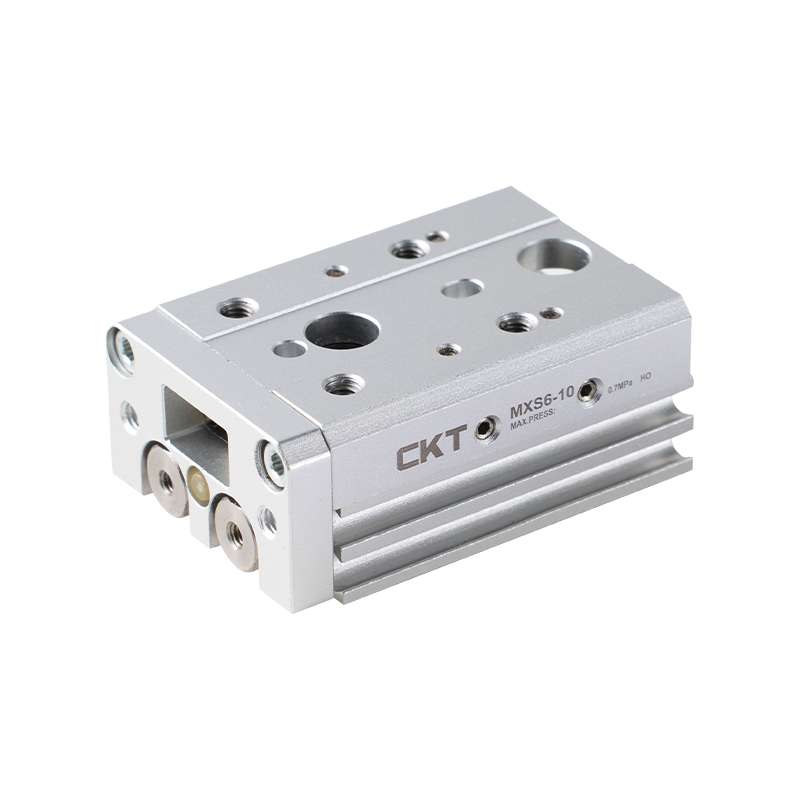

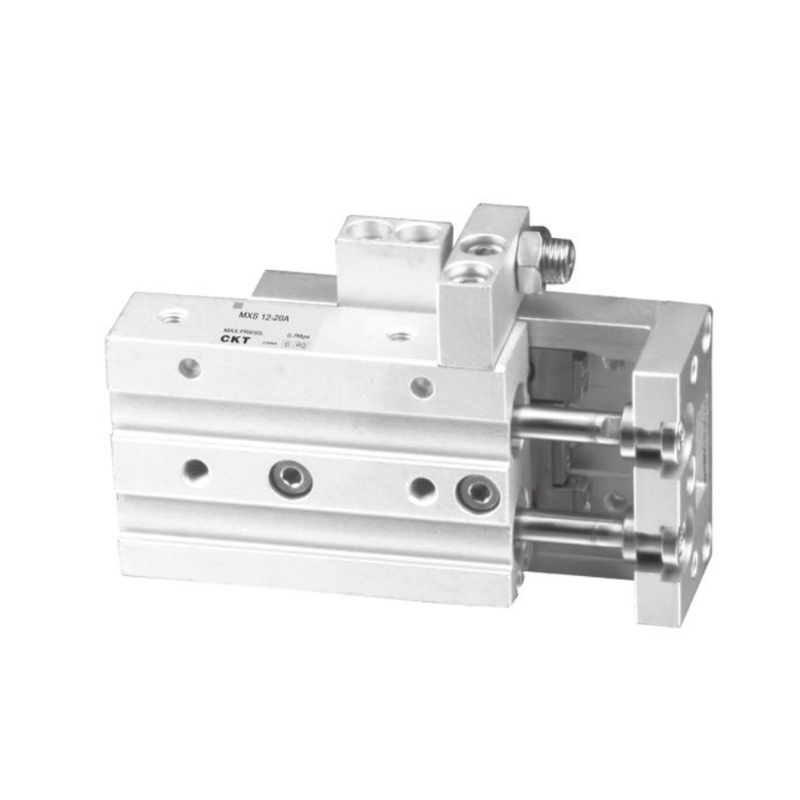

Cilindro deslizante da série MXS (guia de rolo cruzado) Tipo de cilindro duplo

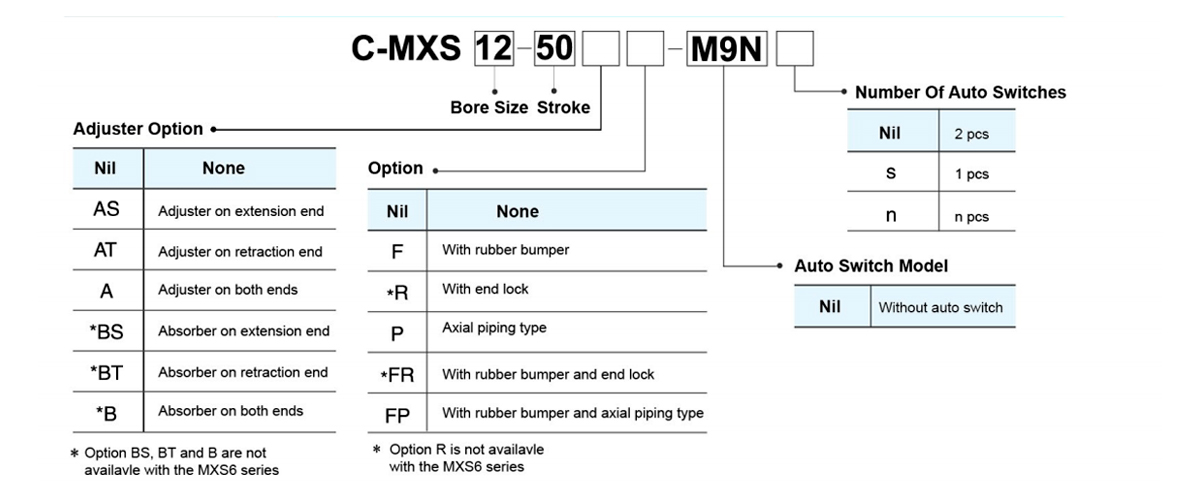

1. Opcional com dispositivo de curso ajustável (0-5mm);
2. Design de cilindro duplo, força de saída 2 vezes, volume fino;
3. O cilindro e a bancada são combinados para reduzir o tamanho total;
4. O design da guia do rolo cruzado é adotado, o atrito é pequeno, não há folga entre o cilindro e a bancada, adequado para montagem de precisão;
5. Pode ser instalado em três lados;
6. Tipo de anel magnético embutido, interruptor magnético pode ser instalado.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Cilindro deslizante da série MXQ (guia linear circulante) tipo cilindro duplo (Ø6 ~ Ø25)
PRÓXIMO：Sem próximo artigo
  • Especificação
    Modelo C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     16 C-MXS     20 C-MXS     25
    Tamanho do furo mm) Ø6x2
    (igual a Ø8)     		Ø8x2
    (igual a Ø11)     		Ø12x2
    (igual a Ø17)     		Ø16x2
    (igual a Ø22)     		Ø20x2
    (igual a Ø28)     		Ø25x2
    (igual a Ø35)
    Fluido Ar
    Ação Dupla ação
    Pressão máxima de classificação 07MPa
    Pressão mínima de trabalho 0,15 MPa
    Temperatura -10~60℃(Sem congelamento)
    Velocidade do pistão 50~500mm/s
    Almofada Amortecedor de borracha (padrão))
    Lubrificação Não obrigatório
    Diâmetro de conexão M3×0,5 M5×0,8 RC 1/8
    *Use  ISOVG32  se quiser  usar  lubrificação.

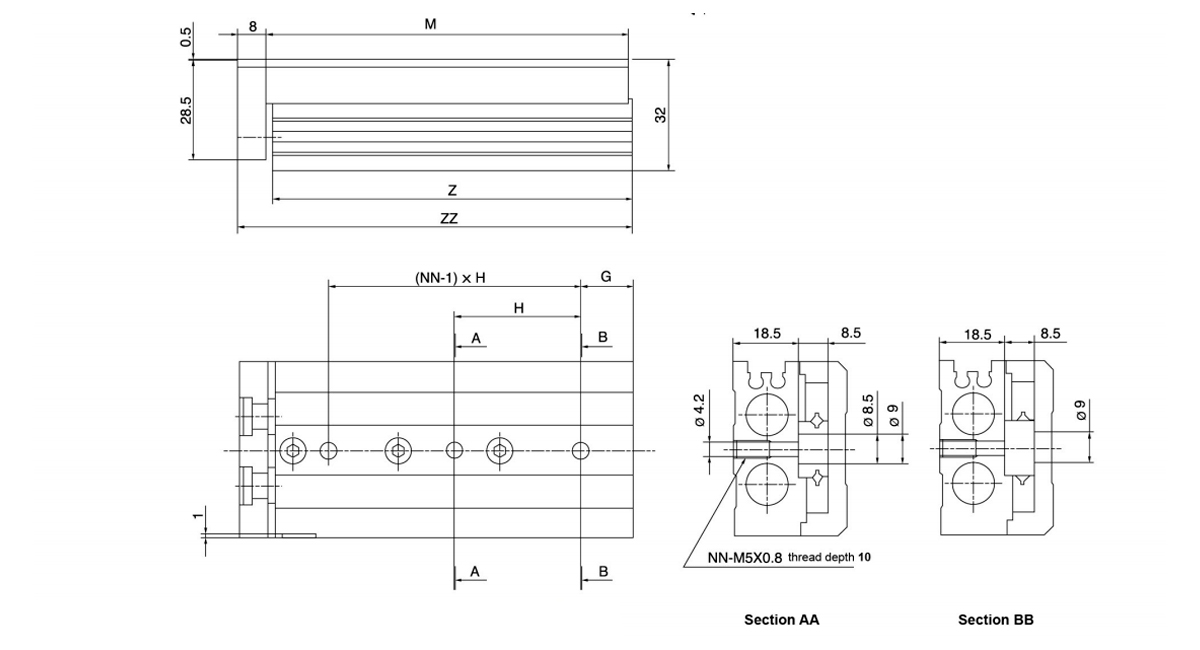

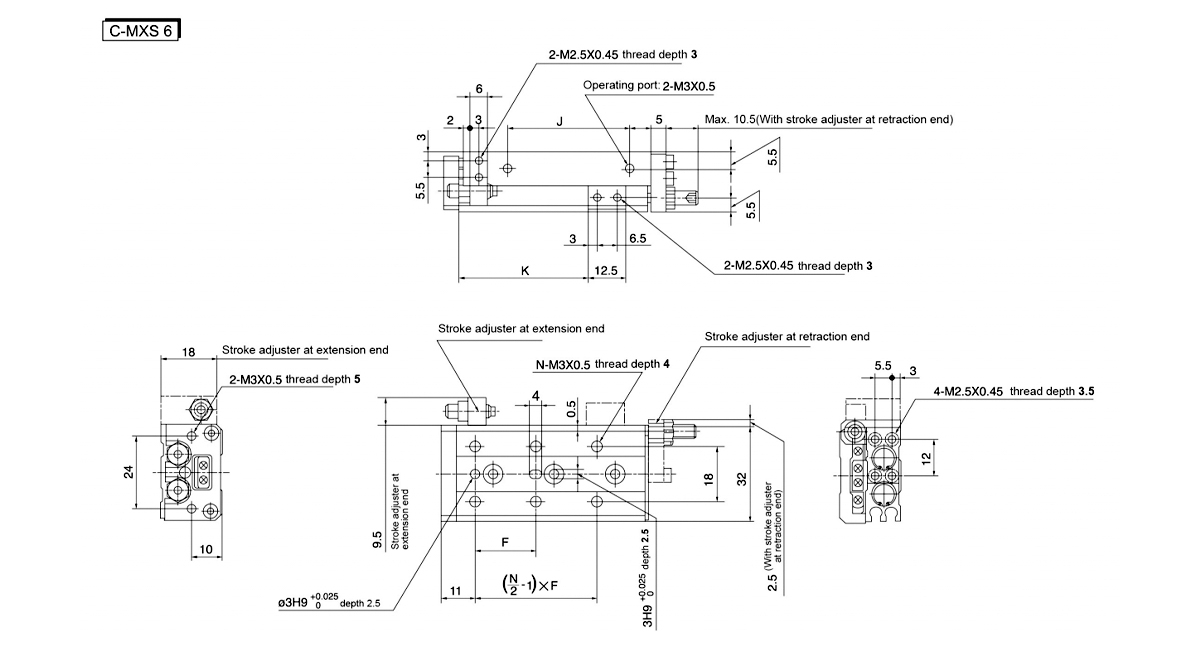

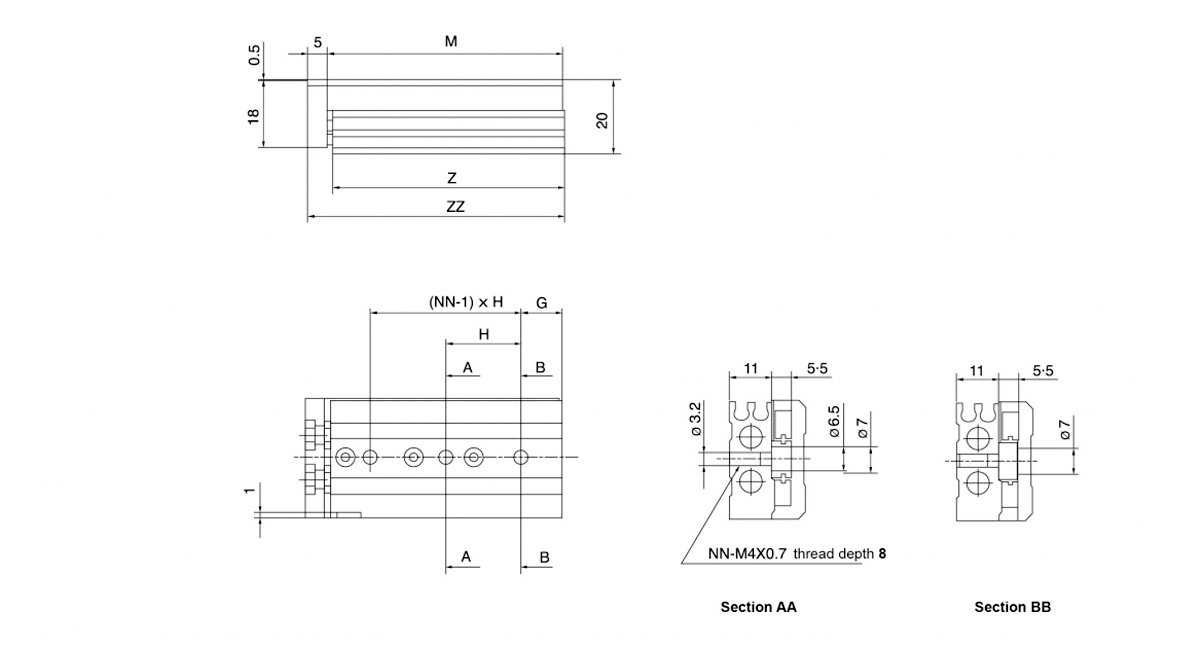

  • Modelooooooo F N G H NN 1 J K M Z ZZ
    C-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    C-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    C-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    C-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    C-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

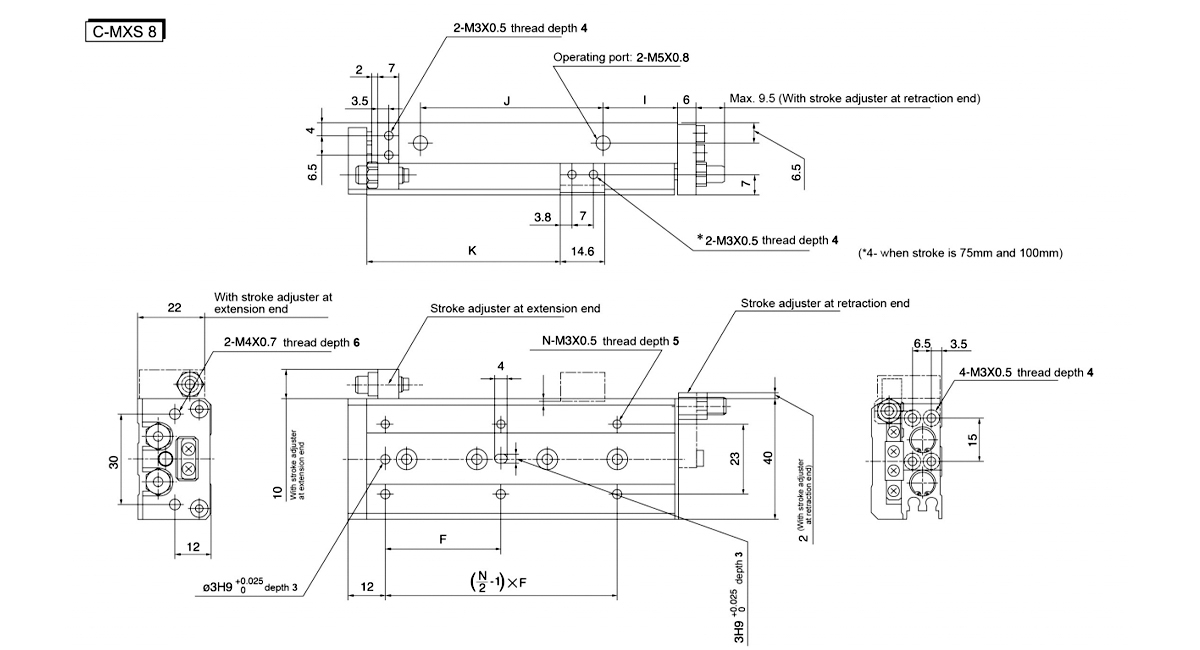

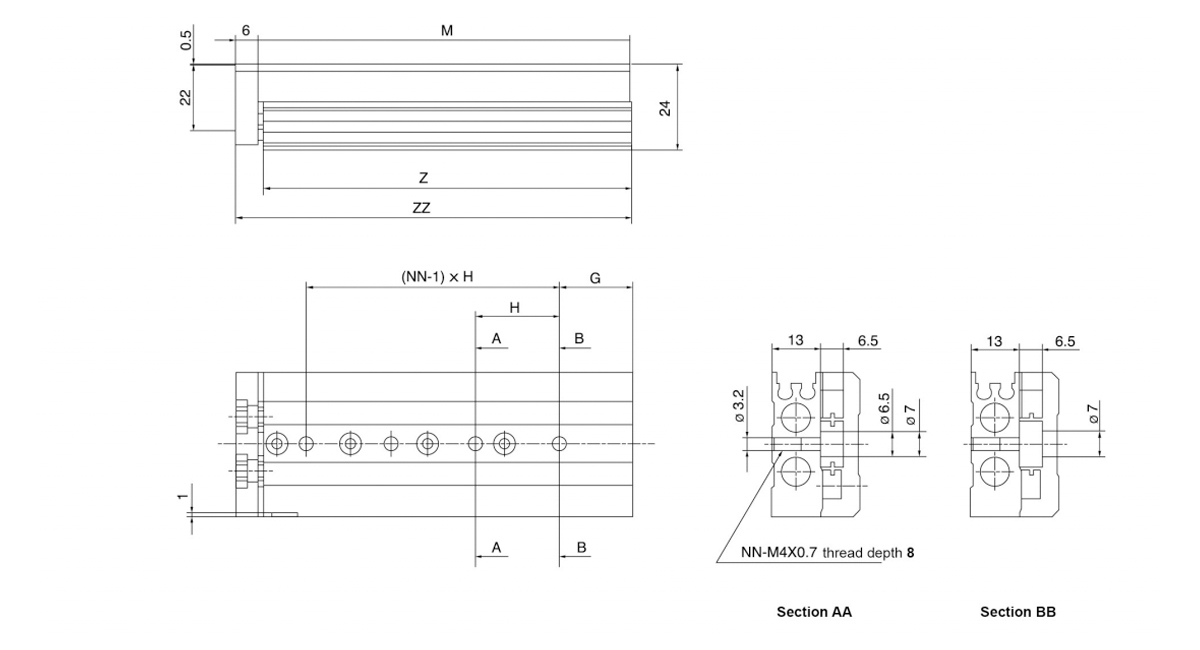

    Modelooooooo F N G H NN I J K M Z ZZ
    C-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    C-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    C-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    C-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    C-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    C-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

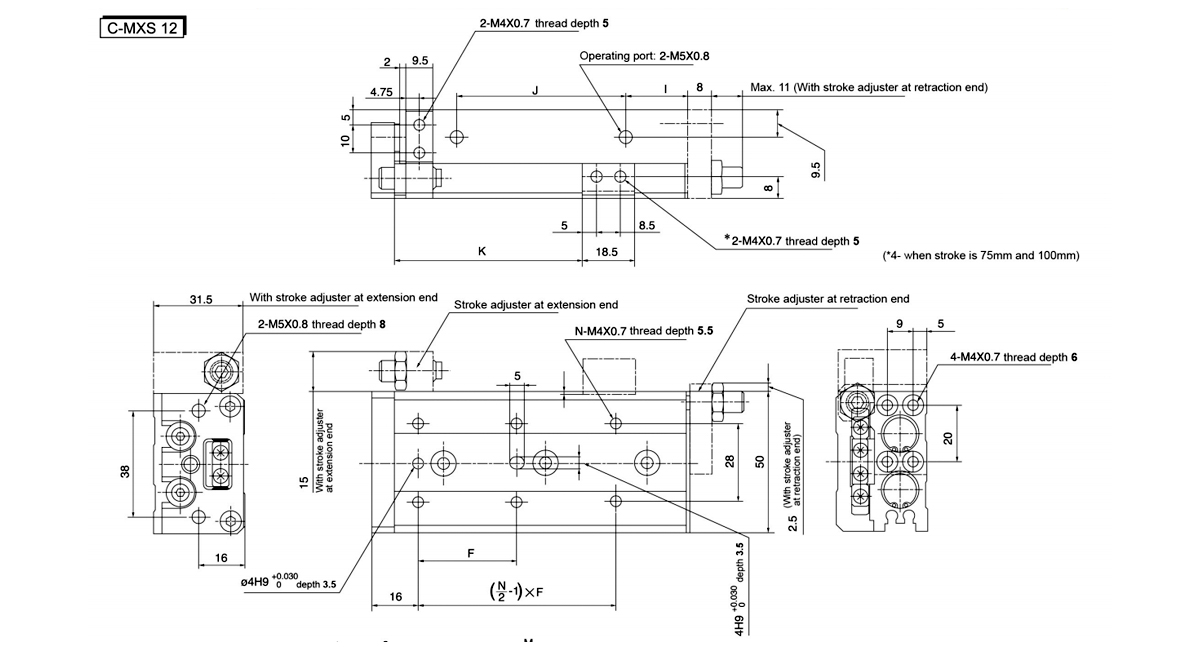

    Modelooooooo F N G H NN 1 J K M Z ZZ
    C-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    C-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    C-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    C-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    C-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    C-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    C-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

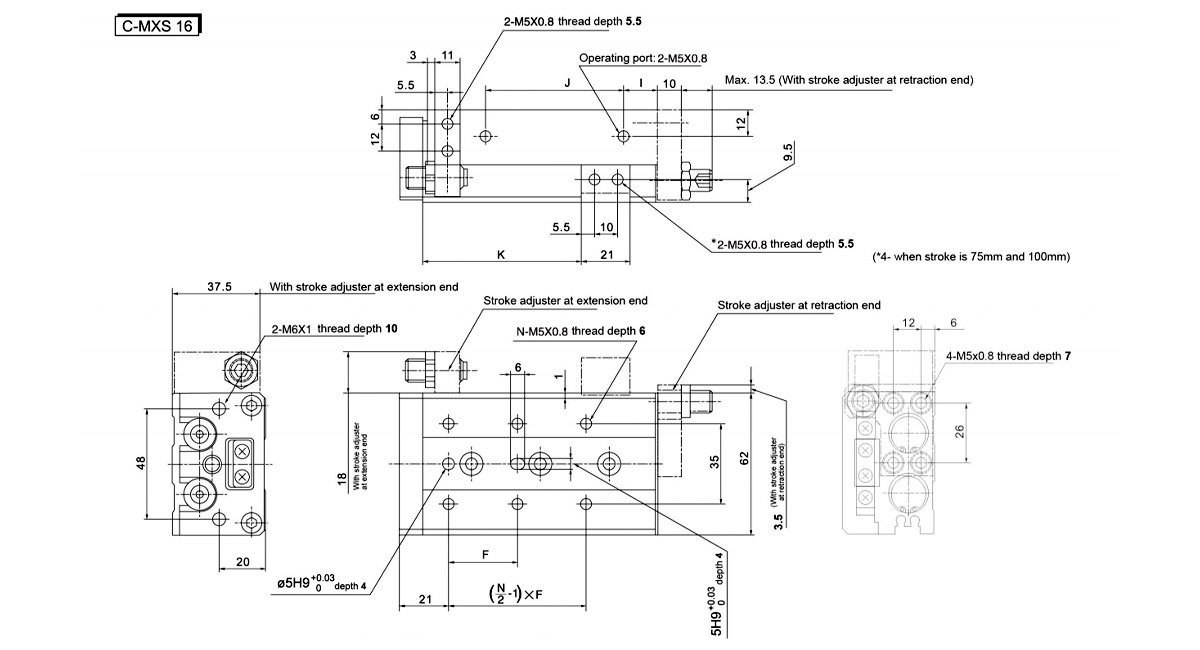

    Modelooooooo F N G H NN 1 J K M Z ZZ
    C-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    C-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    C-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    C-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    C-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    C-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    C-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    C-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

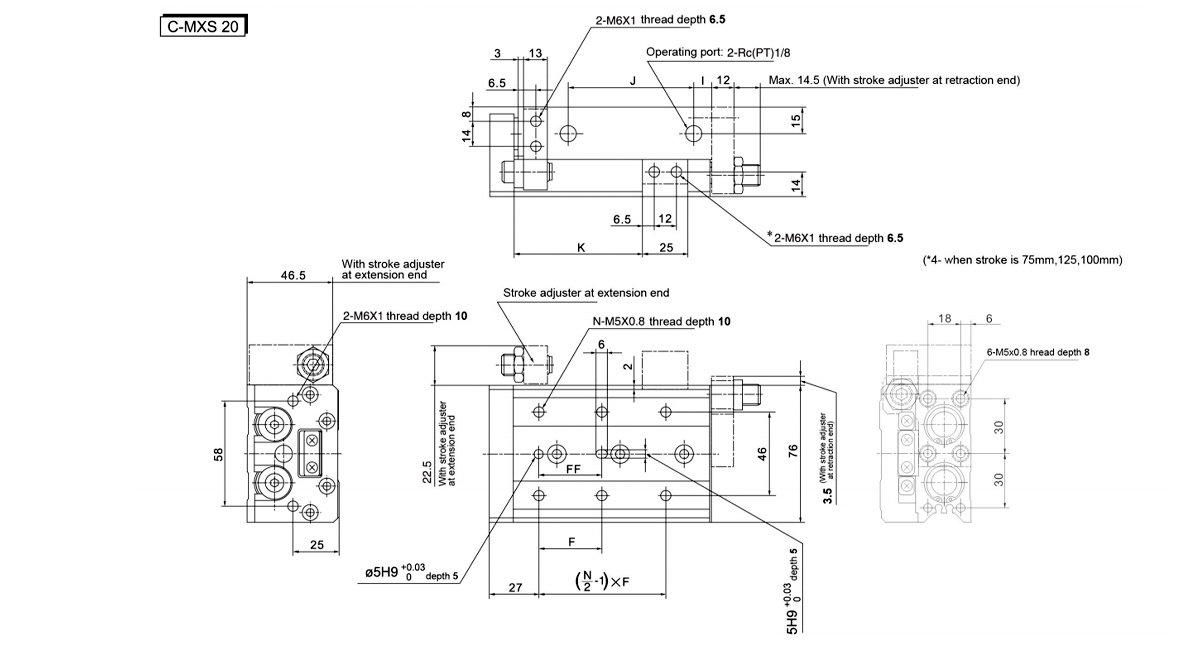

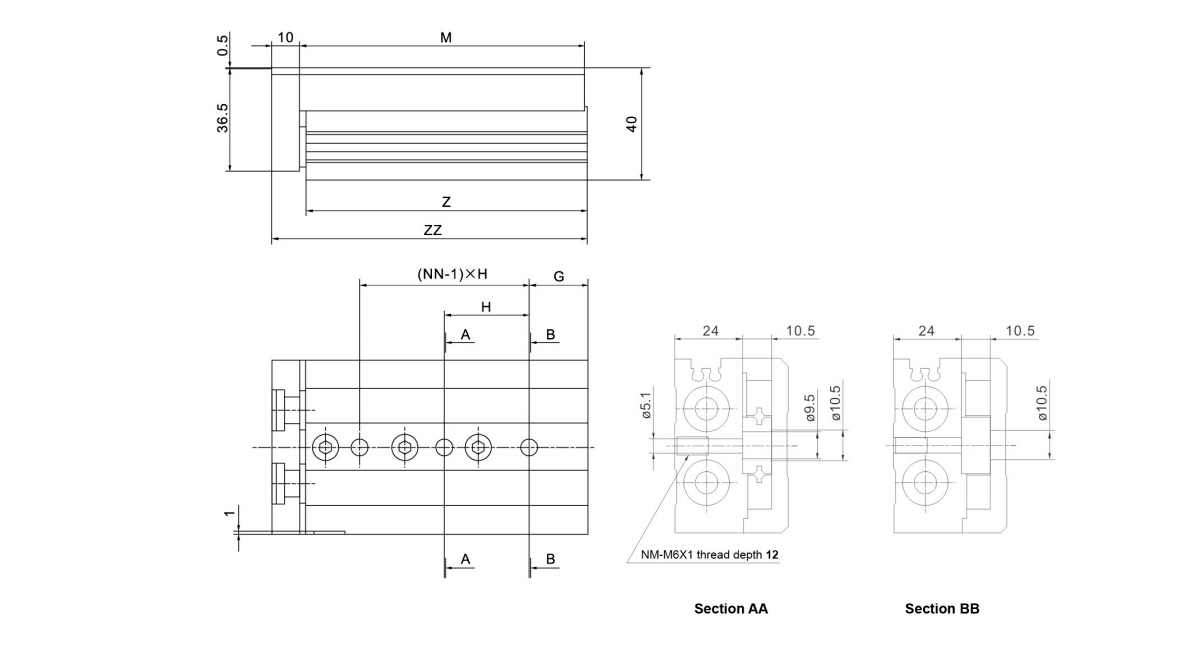

    Modelooooooo F FF N G H NN - J K M Z ZZ
    C-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    C-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    C-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    C-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    C-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    C-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    C-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    C-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    C-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

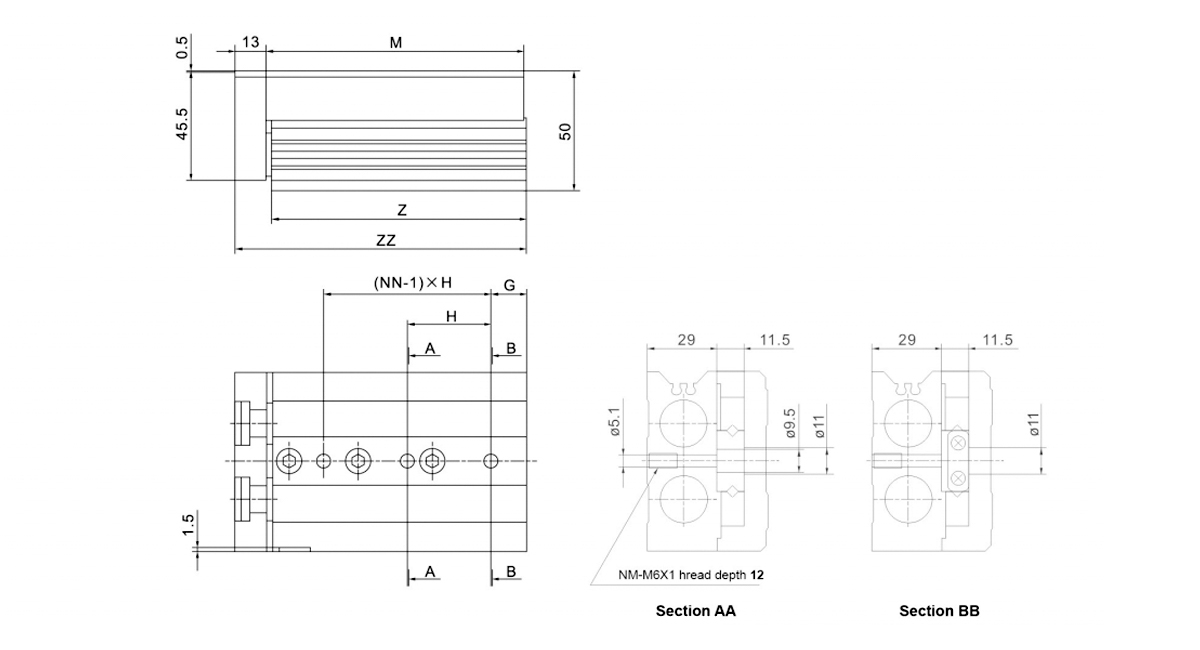

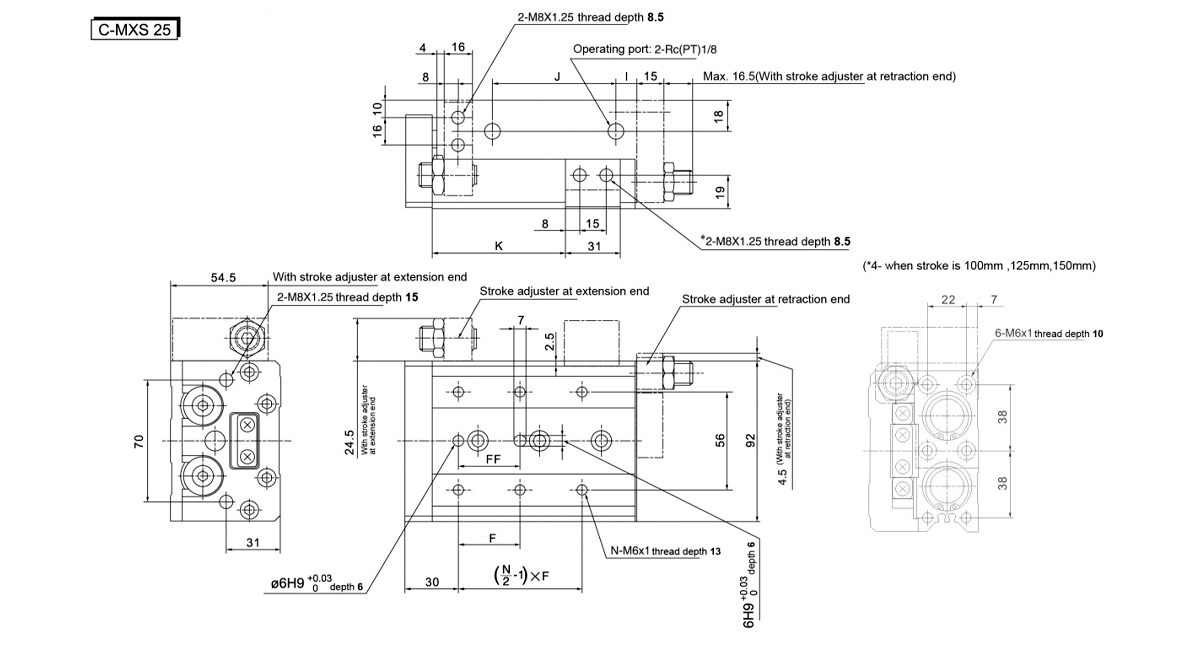

    Modelooooooo F FF N G H NN I J K M Z ZZ
    C-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    C-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    C-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    C-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    C-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    C-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    C-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    C-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

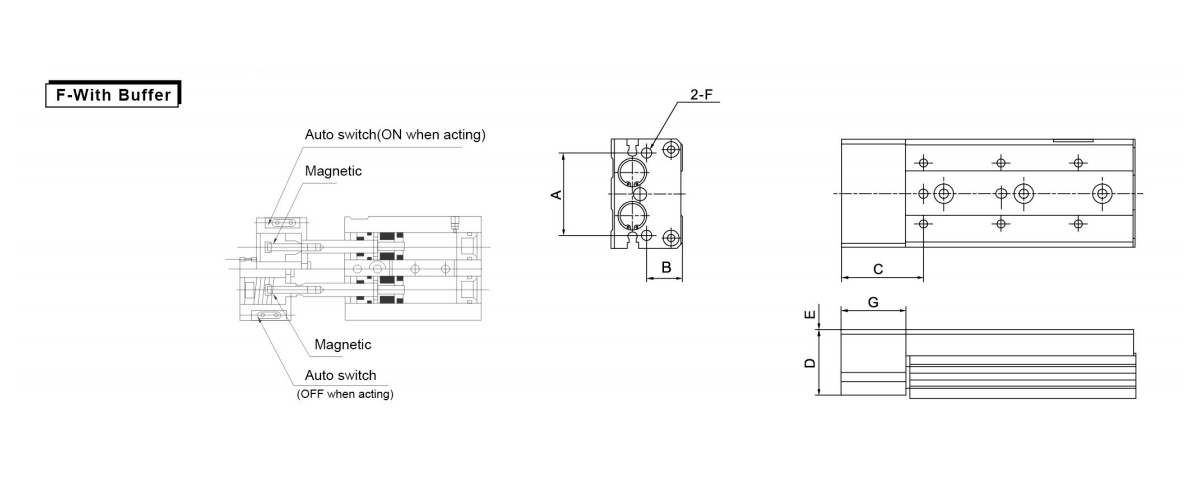

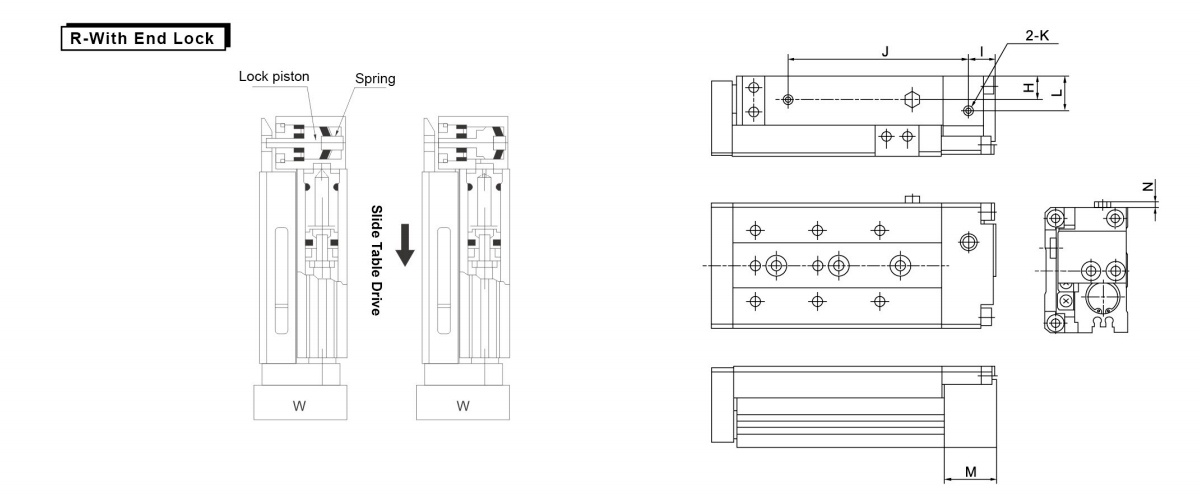

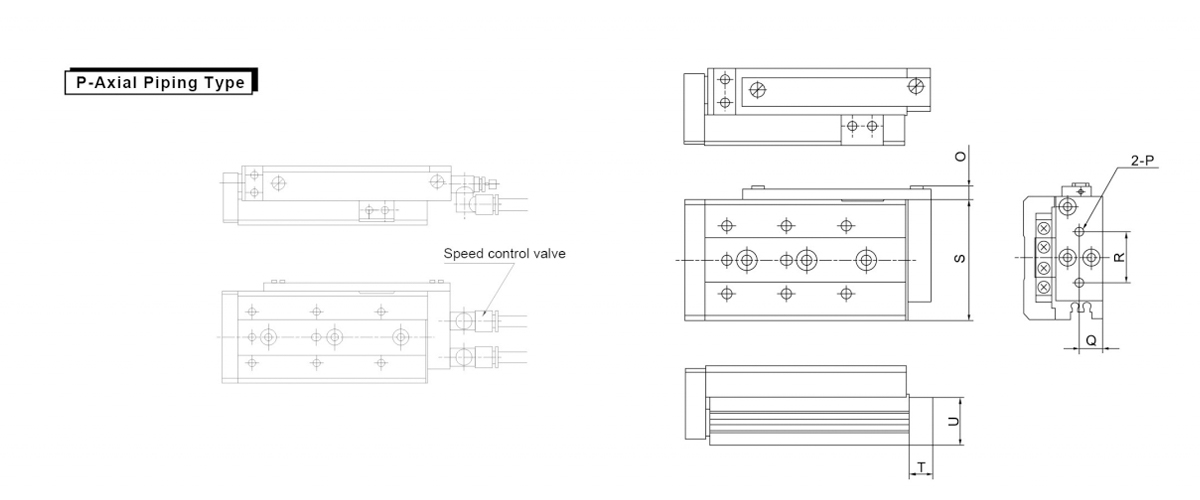

    Modelooooooo A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 M3×0,5 22 - - - - - - - - - - - - - - - 5.6 M3X0,5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 M4×0,7 22.5 6.5 9 39 44 55 73 91 141 - - - M3X0,5 10 15.5 3 6.5 M5X0.8 6.5 15 40 12 13.5
    C-MXS12 38 16 37 30 0.5 M5×0,8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - M5X0.8 14.5 20 3 6.5 M5X0.8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 M6×1 30 12 13 62 62 62 72 87 137 185 235 - M5X0.8 18 25 3 6.5 M5X0.8 12 26 62 12 23.5
    C-MXS20 58 25 44.5 45.5 0.5 M6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 Tc1/8 20 30 11.5 Tc1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 M8×1,25 35 18 18 76 76 76 86 99 140 181 239 279 Tc1/8 25.5 35 11.5 Tc1/8 18 40 92 20 35.5
