Cilindro Rotativo

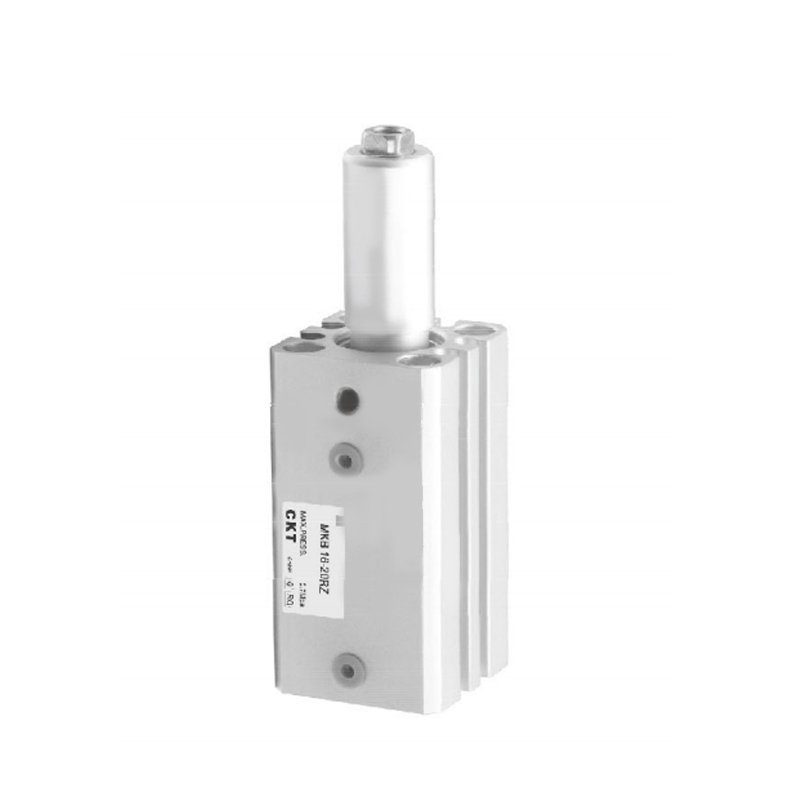

Cilindro de braçadeira rotativa série MK
O cilindro de fixação rotativa da série MK é um atuador pneumático composto com acionamento rotativo integrado e funções de fixação radial. Seu design integrado consegue posicionamento de rotação da peça e travamento rígido de forma síncrona através de um único cilindro, otimizando significativamente a complexidade do sistema mecânico.
Recursos principais:
▸Estrutura composta de dupla ação
A ligação temporizada das ações de rotação e fixação é realizada sob acionamento por circuito pneumático, sem a necessidade de mecanismo de transmissão adicional, eliminando o erro de coordenação de múltiplos atuadores
▸Vantagem de economia de espaço
O eixo de rotação e a mandíbula de fixação são dispostos coaxialmente, reduzindo o espaço de instalação axial em mais de 40% em comparação com a solução dividida
▸Travamento de alta rigidez
O mecanismo de expansão de força em forma de cunha produz um efeito mecânico de travamento automático na posição final, e a força de fixação permanece inalterada pelas flutuações da fonte de ar
▸Ampla adaptabilidade
A interface modular é compatível com placas de base de montagem padrão ISO e suporta curso de mandíbula de fixação personalizado e ângulo de rotação (90°/180°)
▸Proteção de vedação de longo prazo
A parte guia adota um anel de vedação resistente ao desgaste de lábio duplo, e a estrutura interna integrada de raspagem de poeira é adequada para cortar ambiente de névoa de óleo
