Cilindro sem haste

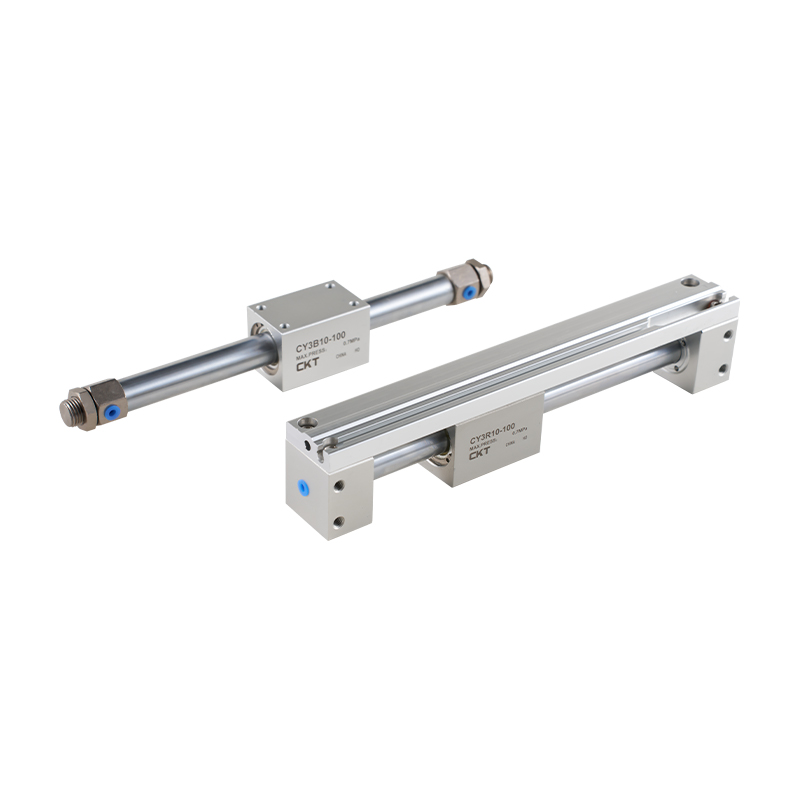

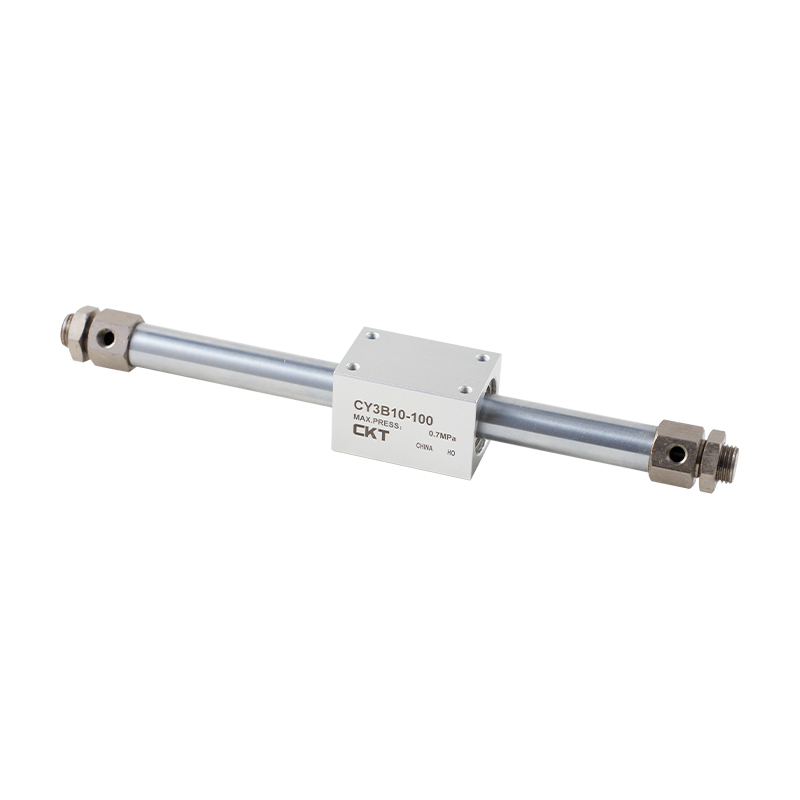

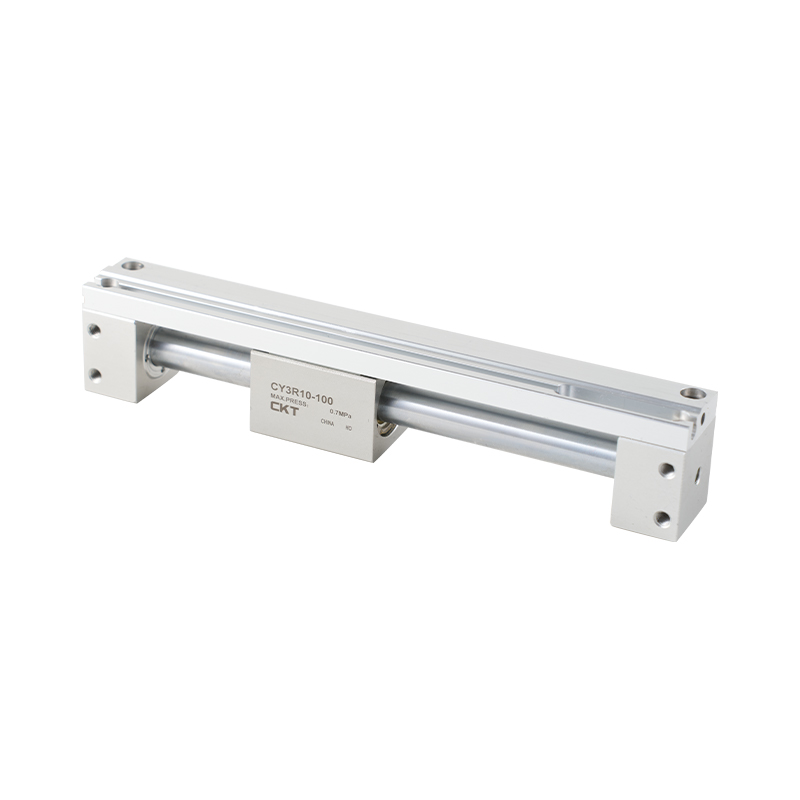

Tipo básico do cilindro sem haste acoplado magnético da série CY3B/CY3R/tipo de montagem direta

O formato do corpo principal e da tampa da cabeça foi alterado, e a conexão magnética foi adotada para reduzir a massa. O anel de retenção de lubrificação no pistão pode formar continuamente uma película de lubrificação e melhorar a lubricidade.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Cilindro sem haste de junta mecânica série MY1B (tipo básico)
PRÓXIMO：Cilindro sem haste acoplado magnético série CY1L (tipo rolamento de esferas)
  • Especificações padrão
    Diâmetro do cilindro (mm) 15 20 25 32 40
    Fluido usado Ar (sem óleo)
    Pressão máxima de operação MPa 0.7
    Pressão mínima de operação MPa 0.16 0.15 0.14 0.12
    Temperatura ambiente e do fluido -10 a 60°C (mas não congelado)
    Velocidade do pistão mm/s CY3B:50~400;CY3R:50~500
    Buffer Almofadas de amortecimento em ambas as extremidades
    Tolerância do comprimento do curso mm 0~250 1°,251~1000 14,1001~ 1,8
    Força de retenção magnética   N 137 231 363 588 922
    Conexão de tubulação M5×0,8 Rc/8 ·NPT18 ·G/₈

  • Número da peça Adequado para diâmetro do cilindro (mm) d H B C
    SNJ-016B 15 M10×1,0 4 14 16.2
    SN-020B 20 M20×1,5 8 26 30
    SN-032B 2532 M26×1,5 8 32 37
    SN-040B 40 M32×2,0 10 41 47.3

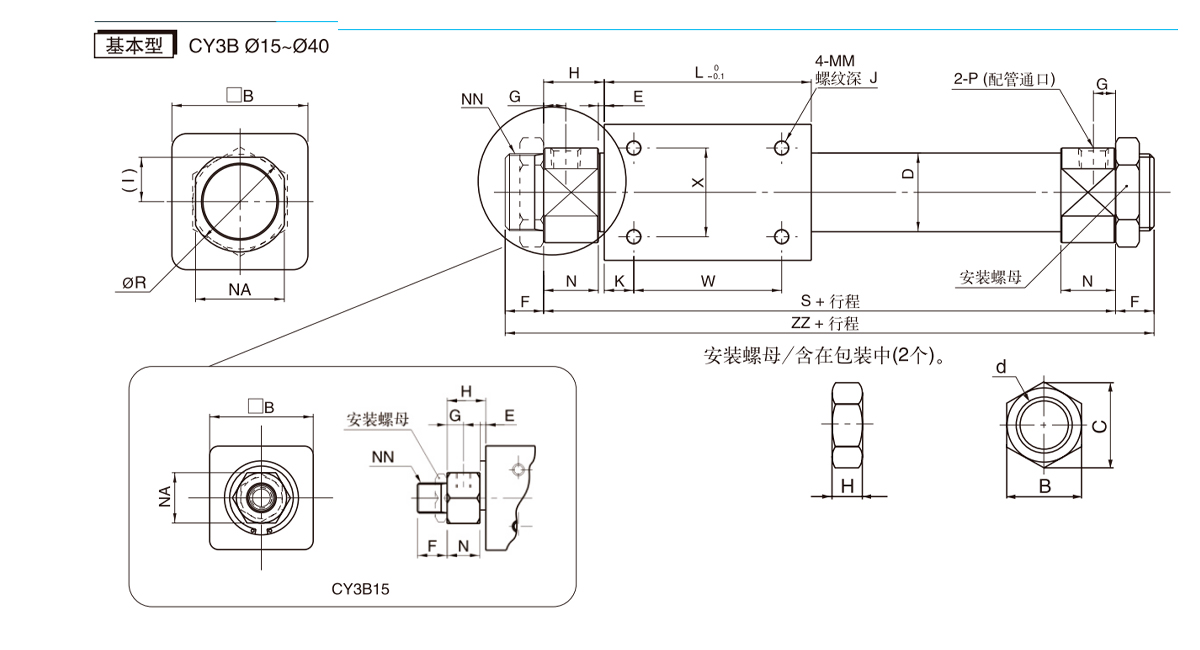

    Modeloooo B D E F G H I J K L Milímetros N NA NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0,7 18 24 M20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0,8 18.5 30 M26×1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

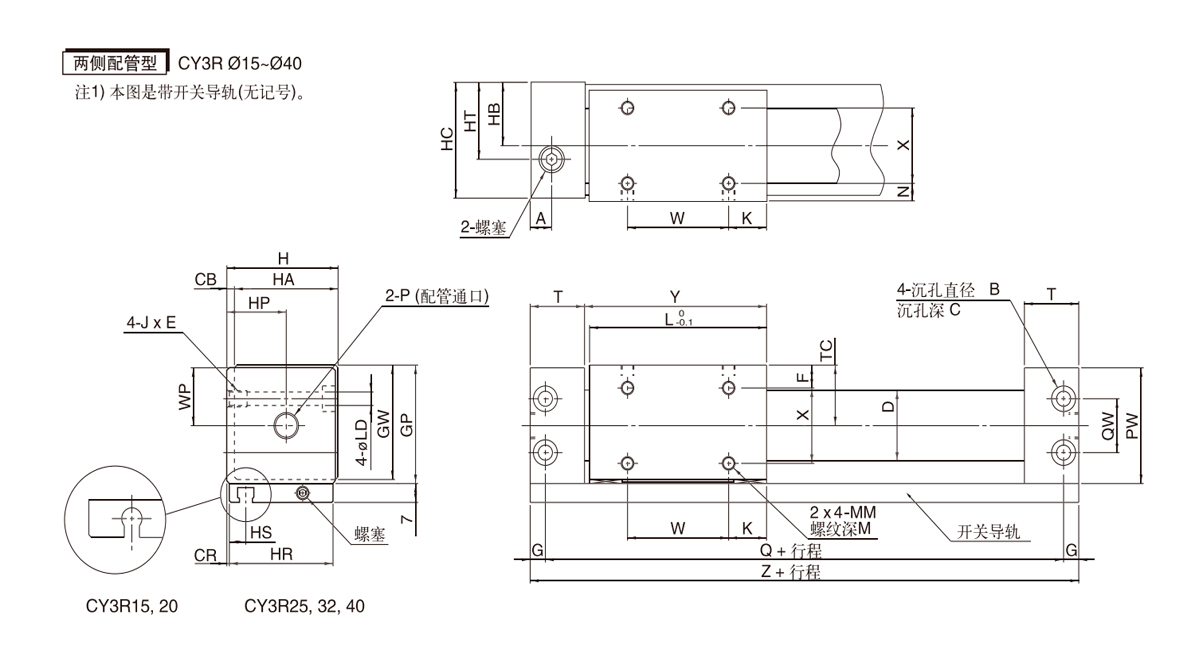

    Modeloooo A B C CB CR D F G GP GW H HA HB HC HP RH SH HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1,25×10 15

    Modeloooo L LD M Milímetros N PW Q Perguntas frequentes T TC W WP X Y Z
    CY3R15 53 4.3 5 M4×0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

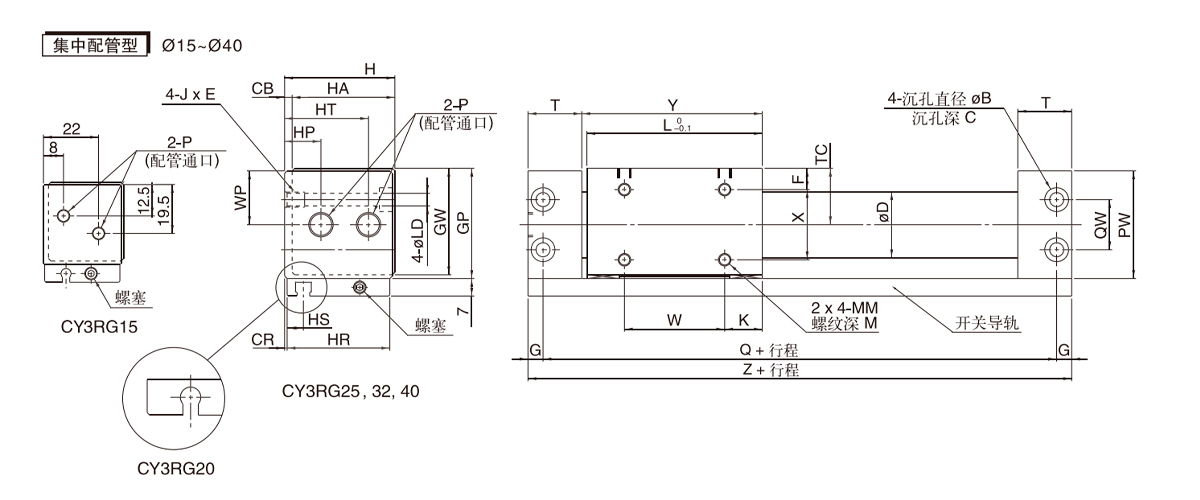

    Modeloooo HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※As dimensões não especificadas são as mesmas do tipo de tubulação em ambos os lados.
