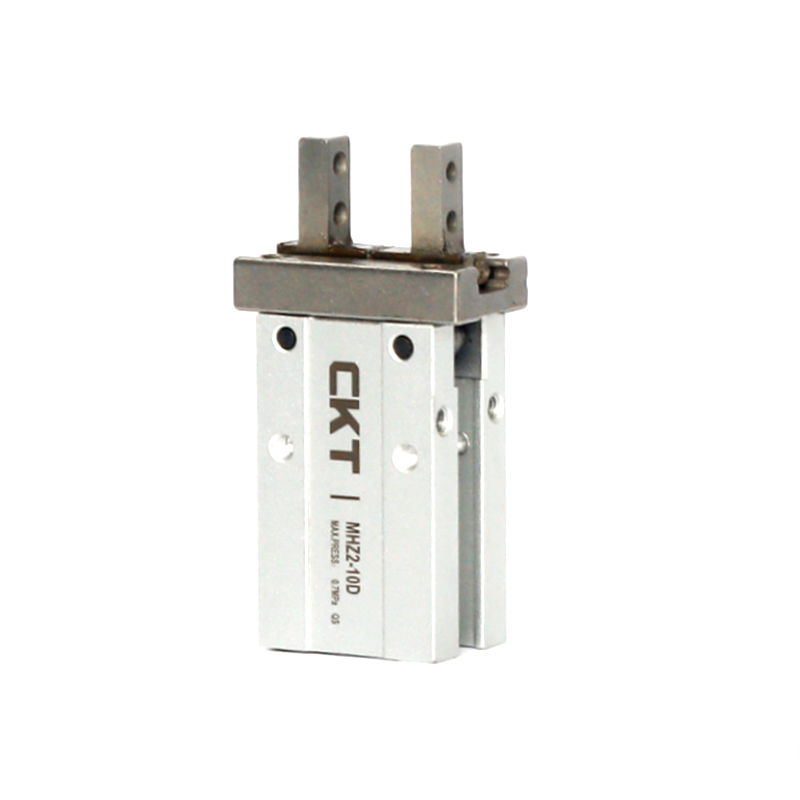

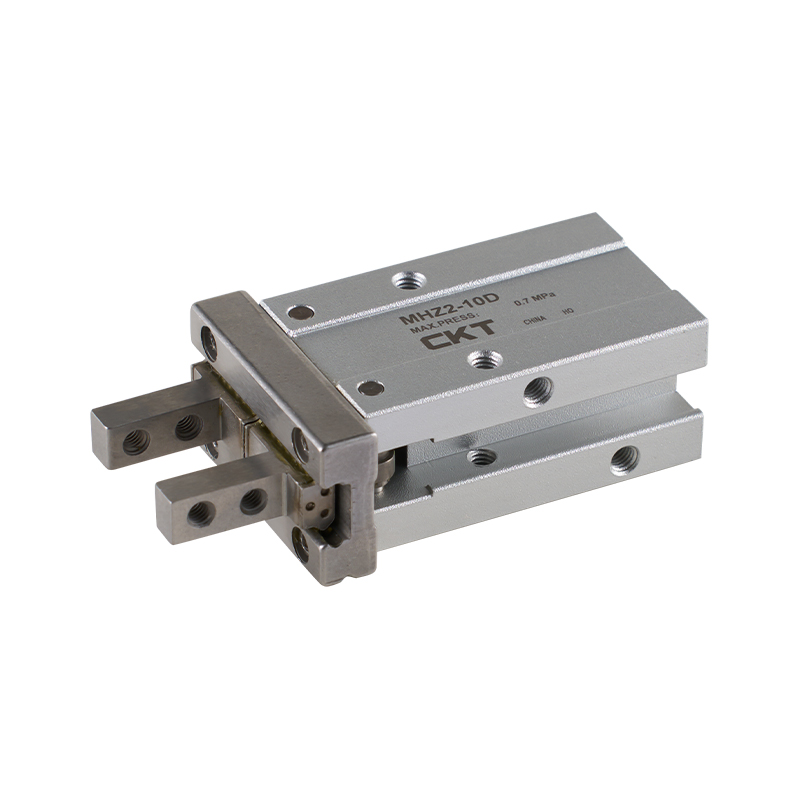

Série MHZ2 (tipo de abertura e fechamento paralelo) Pinça pneumática

A pinça pneumática da série MHZ2 (tipo de abertura e fechamento paralelo) concentra-se em fornecer ação de fixação paralela estável e confiável. Seu conceito de design é equilibrar o desempenho central e a adaptabilidade para atender às necessidades básicas de compreensão de precisão no link de execução de automação.

Recursos principais:

1. Sistema de guia integrado: O mecanismo de guia integrado garante que o atuador tenha rigidez estrutural e precisão de ação suficientes durante a operação.

2. Estabilidade de guia aprimorada: Uma estrutura de posicionamento auxiliar é fornecida na parte inferior do componente guia para manter a relação de posição relativa entre as principais partes móveis e a estrutura principal e melhorar a confiabilidade da operação a longo prazo.

3. Desempenho de posicionamento de precisão: O projeto estrutural otimizado traz boa consistência de posicionamento, o que ajuda a obter uma fixação precisa da peça e aumenta a segurança do processo de fixação.

4. Instalação flexível e compatibilidade: Fornece uma variedade de interfaces de instalação padronizadas para fácil integração em diferentes layouts de equipamentos ou ambientes com espaço limitado.

5. Assistência de controle integrado ao corpo: O corpo é predefinido com componentes magnéticos, o que proporciona conveniência básica para a integração de dispositivos de detecção de posição padrão.

6. Adaptabilidade do interruptor de indução: Existem vários slots de instalação do interruptor de indução projetados na superfície do corpo do cilindro, o que fornece espaço de ajuste para o layout do dispositivo de detecção para se adaptar aos diferentes requisitos de coleta de sinal.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Pinça pneumática série MHC2 (tipo fulcro de abertura e fechamento)
PRÓXIMO：Sem próximo artigo
  • Diâmetro do cilindro
    milímetros     		6 10 16 20 25 32 40
    Use fluido Ar
    Pressão operacional
    faixa (MPa)     		Dupla ação 0,15~0,7 0,2~0,7 0,1~0,7 0,1~0,7
    Ação única 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Temperatura do fluido para uso ambiental -10~60℃
    Repetibilidade (mm) ±0,01 ±0,02
    Frequência máxima de operação (cpm) 180 (a série MHZL2 é 120) 60
    Fornecimento de petróleo Não obrigatório
    Modo de operação Dupla ação · Single-acting
    Interruptor magnético (opcional) Chave magnética sem contato (MHZA2, MHZAJ2 sem chave magnética)
    Diâmetro de conexão M3×0,5 M5×0,8

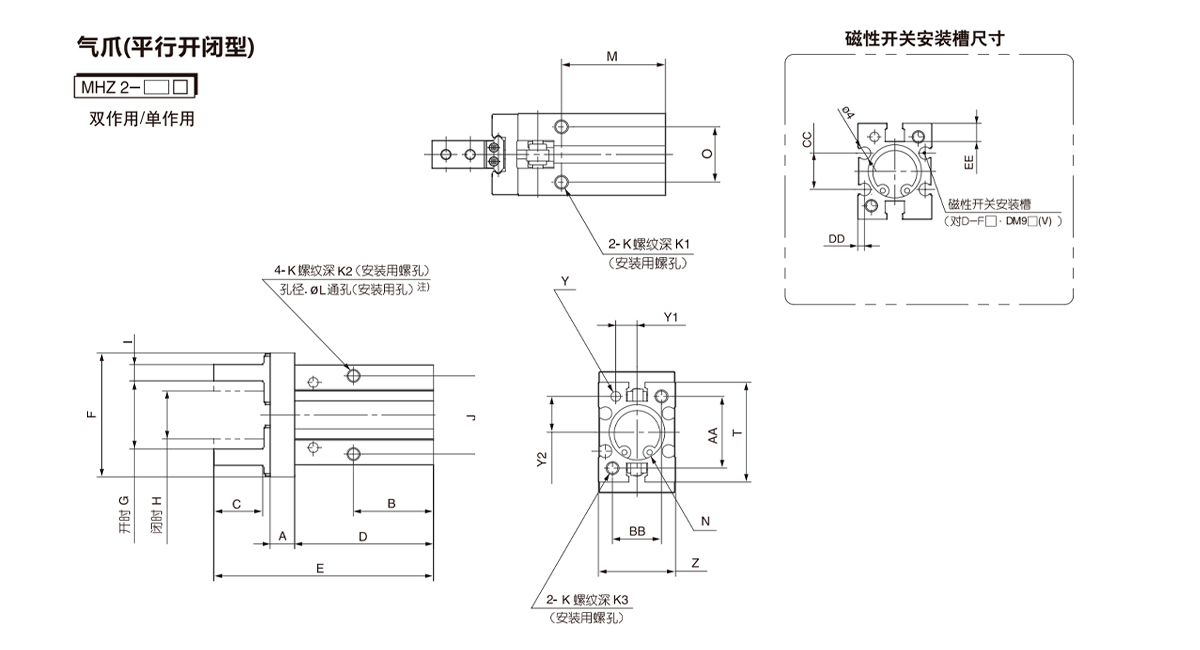

  • Modeloo
    (milímetros)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 Profundo 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Profundo2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Profundo3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Profundo3.5 22 M5×0,8 6 12 M5×0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Profundo4 26 M6×1 7 14 M5×0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58(71) 042H9 Profundo4 32 M8×1,25 9 17 M5×0,8

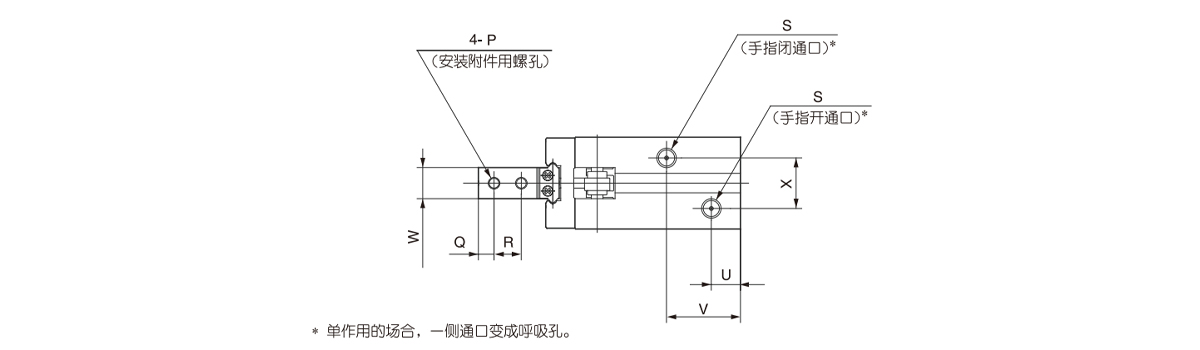

    Modeloo
    (milímetros)     		T U V W X Y Z A1 A2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Profundo3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Profundo3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Profundo4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Profundo4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Profundo5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Profundo5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

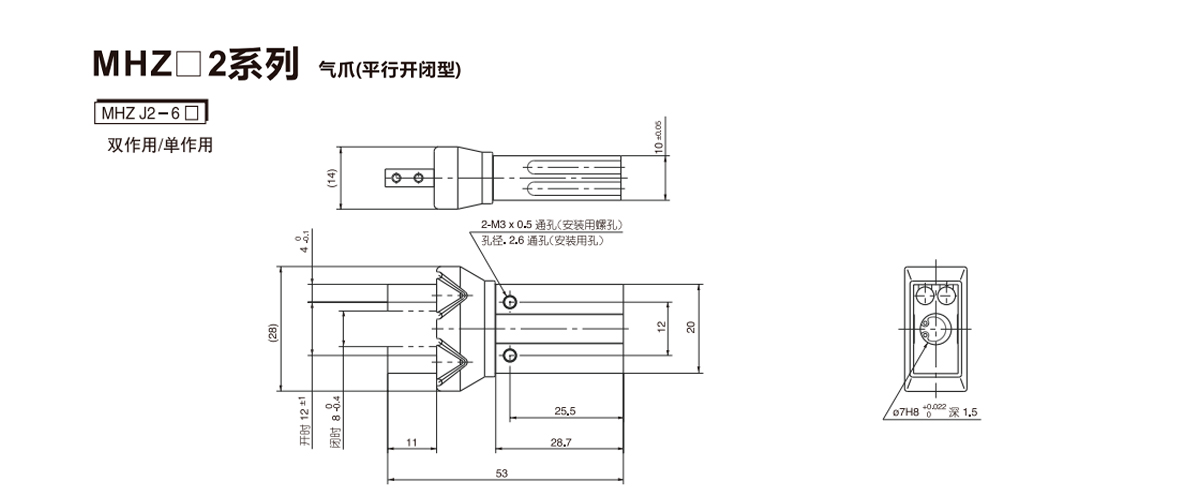

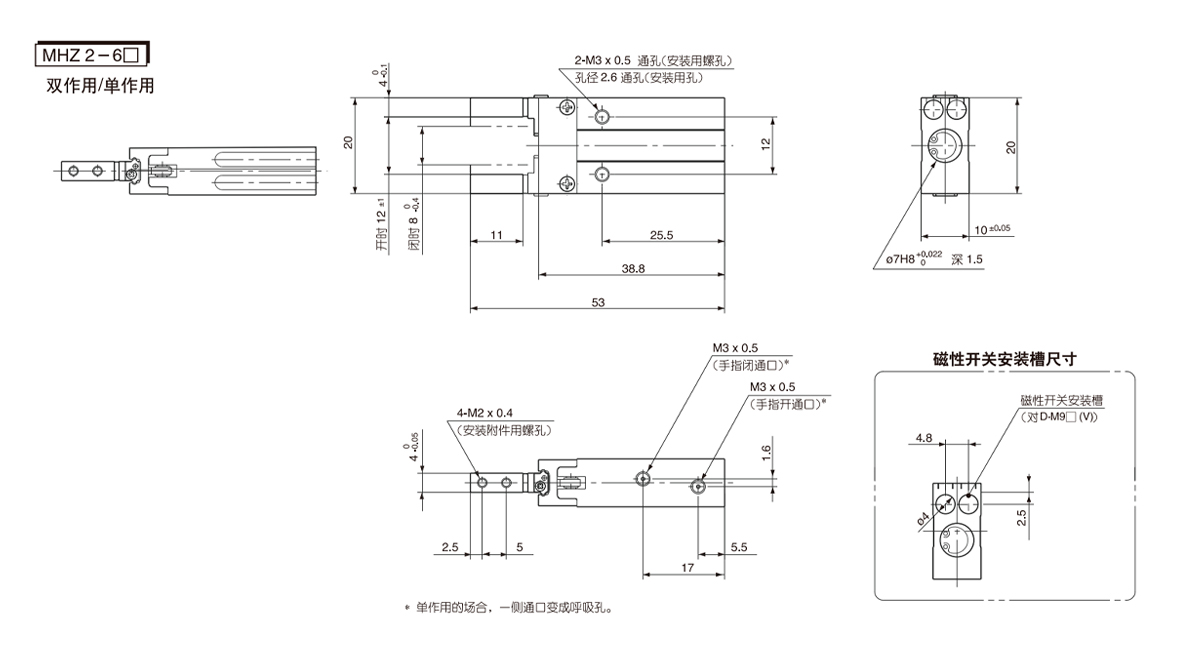

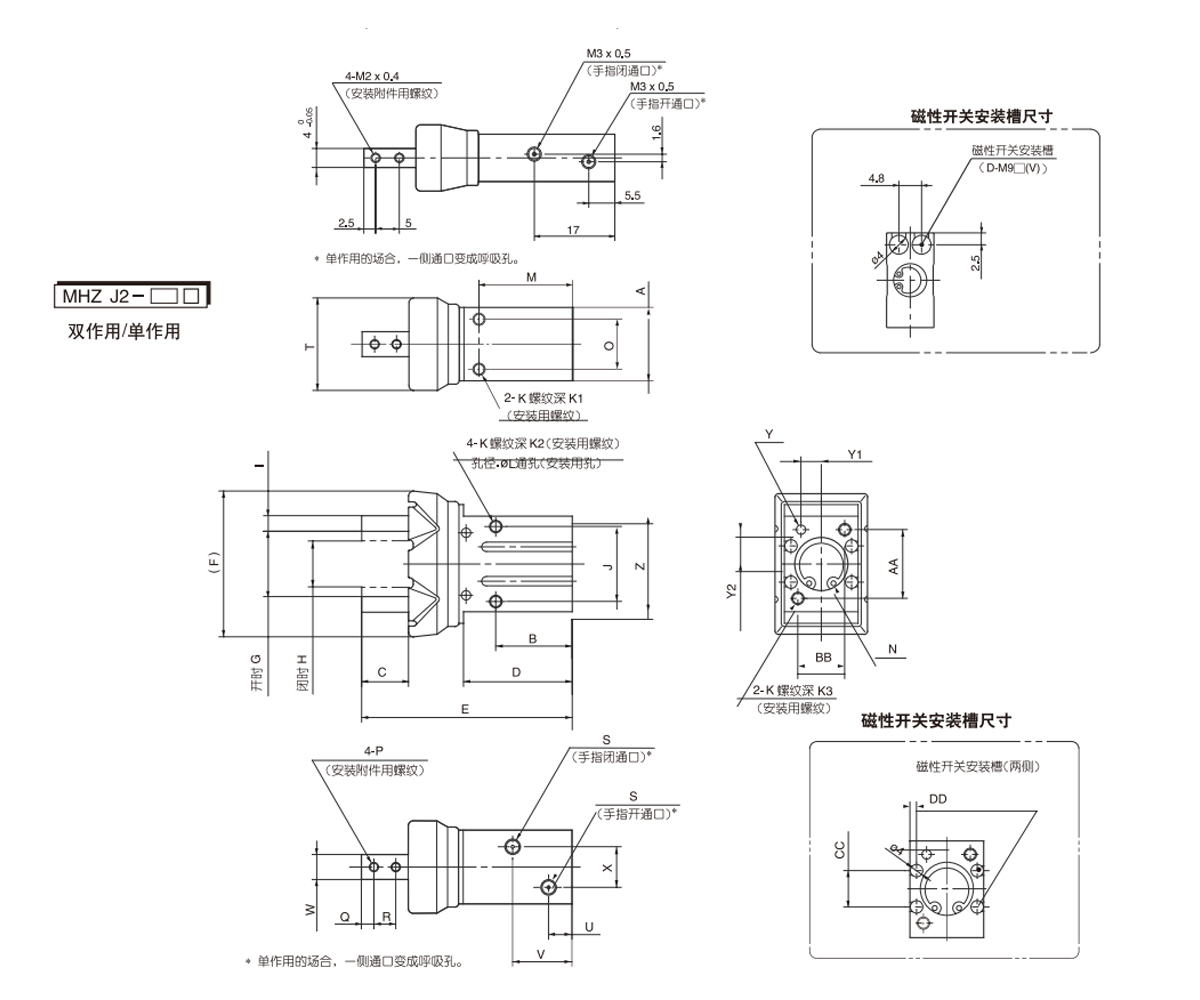

    Diâmetro do cilindro
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P QR S T U v W x Y A1 A2 Z AA BB CC DD
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Profundo2 11.4 M2,5x4,5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Profundo3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Profundo2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Profundo3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Profundo3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Profundo4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Profundo3,5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Profundo4 10±0,02 21,8±0,02 52 40 22 19 3.5
