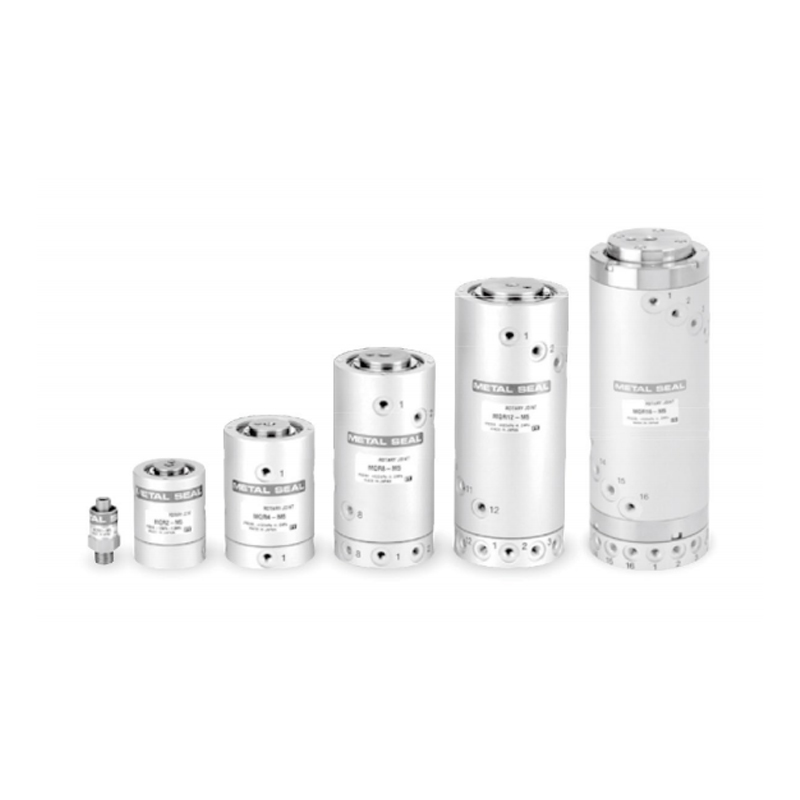

Conexão de um toque rotativa de baixo torque da série MQR
  • Conexão de um toque rotativa de baixo torque da série MQR
Ajuste de um toque

Conexão de um toque rotativa de baixo torque da série MQR

Método de vedação metálica.
Mecanismo rotativo・Usado para fornecer ar para peças giratórias e oscilantes, como braços de robôs.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Conexão de um toque da série KS/KX
PRÓXIMO：Conexão de um toque autovedante série KC
  • Modelo MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Número de circuitos (número de portas) 1 circuito 2 circuitos 4 circuitos 8 circuitos 12 circuitos 16 circuitos
    Fluido Ar · Gás inerte
    Estrutura do selo Selo metálico
    Estrutura do guia Rolamento suportado Rolamento suportado at both ends
    Tamanho da porta Masculino      R1/8 M5×0,8
    Feminino     M5×0,8
    Taxa de fluxo
    Características     		C 0,50[dm³/(s·bar)]
    b 0.40
    CV 0.17
    Lubrificação Não obrigatório
    Pressão Mínima de Operação -100kPa
    Pressão operacional máxima 1,0 MPa
    Nota 1)
    Ambiente e operacional
    Fluido Temperature     		-10~80℃
    Nota)2
    Torque máximo de rotação de partida     		0,003N ·m   ou   menos 0,03N ·m   ou   menos 0,05N ·m   ou   menos 0,10N ·m   ou   menos 0,20N·m ou menos 0,50N·m ou menos
    Nota 5)
    Nota sobre o número de rotação permitido     		3000min⁻¹(r.p.m.)ou menos Nota3) 2.000min⁻¹(r.p.m.)ou menos 1500min⁻¹(r.p.m.)ou menos 900min⁻¹(r.p.m.)ou menos 600min⁻¹(r.p.m.)ou menos 200min⁻¹(r.p.m.)ou menos
    Nota 4)
    Carga radial permitida
    (Reação do eixo de acoplamento permitida)     		1N ou menos 15Nem menos 30N ou menos 40N ou menos 50N ou menos
    Carga axial permitida
    Peso 0,025kg 0,16kg 0,39kg 0,76kg 1,26kg 2,80kg
    Nota  1) A temperatura de 80°C inclui aumento de temperatura durante a rotação;
    Nota 2) O torque de partida não muda com a pressão de alimentação ou com a não utilização (permanece dentro do torque máximo de rotação de partida),
    mas muda com o número de rotação;
    Nota 3) Se utilizar a uma velocidade superior a 600min-1(rpm), certifique-se de que a rotação é no sentido em que a junta está fixada;
    Nota 4)Acoplamentos de borracha/resina são recomendados devido à sua excelente absorção de descentralização, choques e vibrações;
    Nota  5)min-1,Número  de  rotações  por  1  minuto.

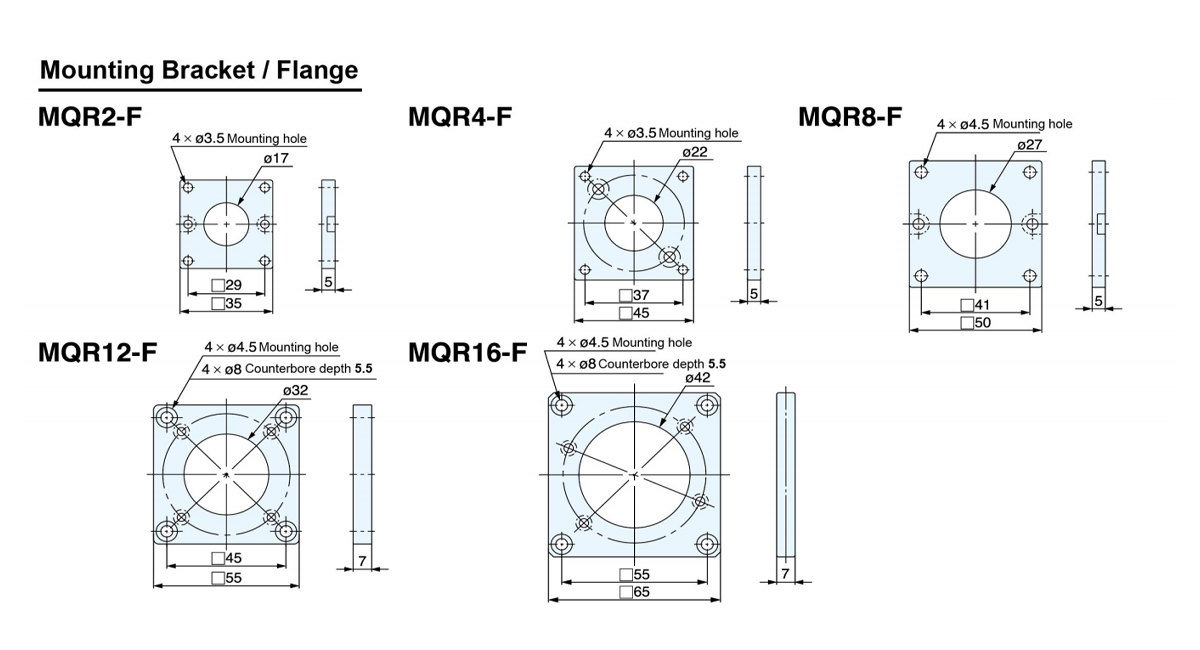

    Número de circuitos Número da peça do flange
    2 Circuitos MQR2-F
    4 Circuitos MQR4-F
    8 Circuitos MQR8-F
    12 Circuitos MQR12-F
    16 Circuitos MQR16-F

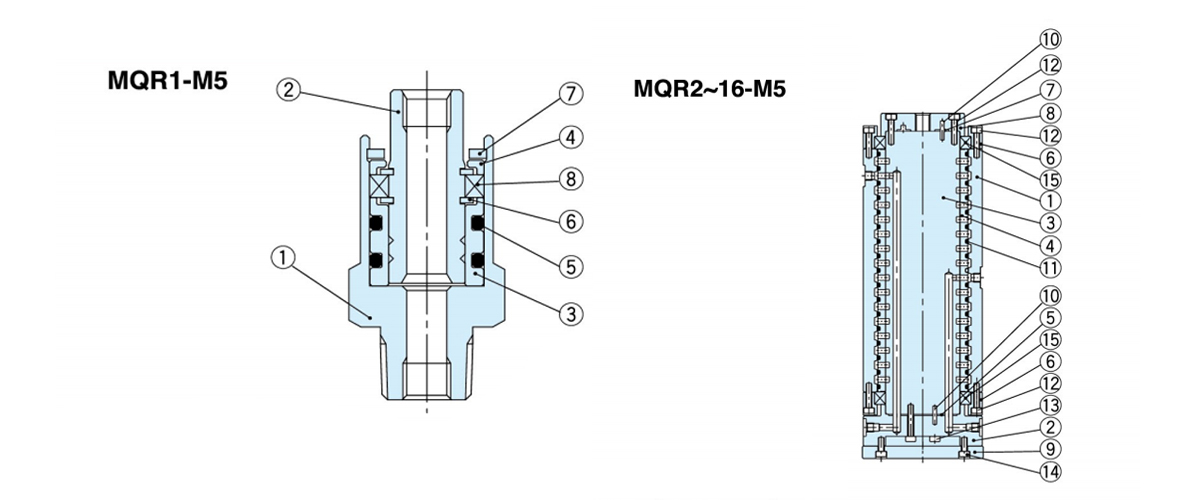

  • Componente  Peças (circuito MQR1-M5,1)
    Artigo Nome Materiais Reamar
    1 Corpo Aço inoxidável
    2 Carretel Aço inoxidável especial
    3 Manga Aço inoxidável especial
    4 Prato Alumínio
    5 Anel de vedação H-NBR
    6 Anel de retenção Aço carbono
    7 Anel de retenção Aço carbono
    8 Rolamento radial

    Peças componentes (MQR2 a 16-M5,2 a 16 circuitos)
    Artigo Nome Materiais Reamar
    1 Corpo Alumínio alloy
    2 Placa adaptadora Alumínio alloy
    3 Carretel Aço inoxidável especial
    4 Manga Aço inoxidável especial
    5 Junta H-NBR
    6 Suporte de rolamento Aço inoxidável 16 circuitos apenas
    7 Junta H-NBR 16 circuitos apenas
    8 Prato Alumínio alloy 16 circuitos apenas
    9 Flange Alumínio alloy
    10 Pino paralelo Aço carbono Exceto 2 circuitos
    11 Anel de vedação H-NBR
    12 Parafuso Aço carbono 16 circuitos apenas
    13 Parafuso Aço carbono
    14 Parafuso Aço carbono
    15 Rolamento radial -
