Cilindro Duplo Série TDA/TN (Ø10~Ø32) Fornecedores

Página inicial / Produtos / Cilindro de Ar / Cilindro multieixo / Cilindro Duplo Série TDA/TN (Ø10~Ø32)

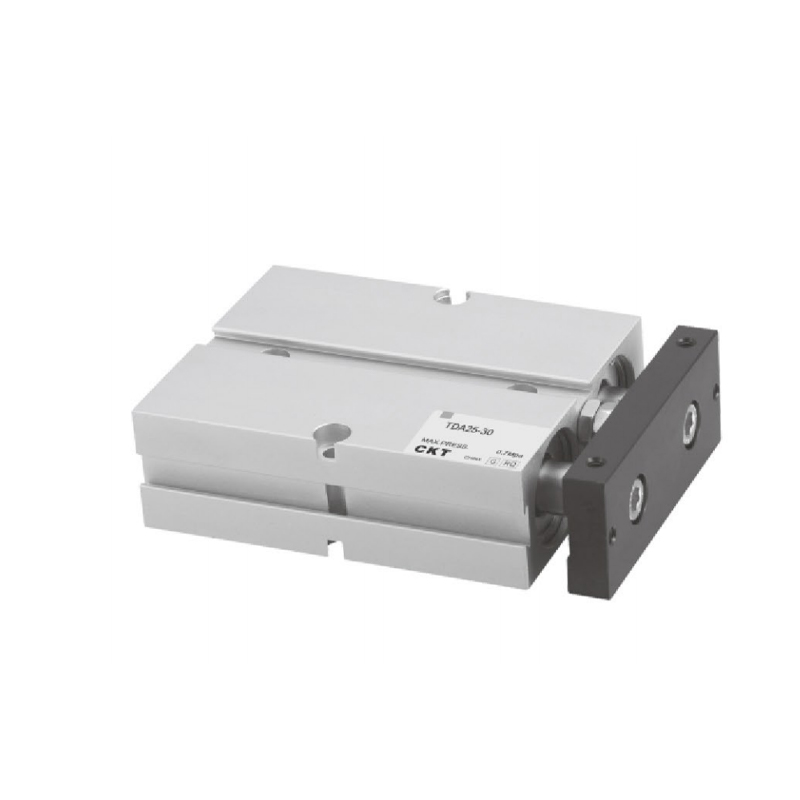

Cilindro Duplo Série TDA/TN (Ø10~Ø32)
  • Cilindro Duplo Série TDA/TN (Ø10~Ø32)
Cilindro multieixo

Cilindro Duplo Série TDA/TN (Ø10~Ø32)

1. O corpo incorporado é fixado e instalado para economizar espaço de instalação;
2. Possui certas propriedades anti-flexão e anti-torção e pode suportar certas cargas laterais;
3. Existem orifícios de montagem em três lados da placa de fixação para facilitar o carregamento em várias posições;
4. A almofada anticolisão na extremidade frontal do corpo pode ajustar o curso do cilindro e aliviar o impacto;
5. A configuração padrão desta série de cilindros é do tipo magnético, e não há opção sem tipo magnético.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Cilindro Duplo Série CXS (Tipo Básico)
PRÓXIMO：Sem próximo artigo
  • Especificação
    Tamanho do furo (mm) 10 16 20 25 32
    Ação Dupla ação
    Fluido Ar
    Faixa de pressão operacional 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Pressão de prova 1,5 MPa (215 psi)
    Temperatura operacional
    (℃)     		-20~70
    Faixa de velocidade operacional
    (mm/s)     		30~500
    Curso ajustável -10~0
    Tolerância do comprimento do curso 1.00
    Almofada Pára-choques
    Tolerância não rotativa ±0,4° ±0,3°
    Tamanho da porta M5×0,8 PT1/8
    *A precisão de não rotação refere-se ao ângulo em que a placa de fixação do cilindro pode girar quando o cilindro está totalmente retraído;
    **Os tipos de rosca NPT e G estão disponíveis para a conexão do tubo.
    Além disso: série C-TN totalmente magnética.

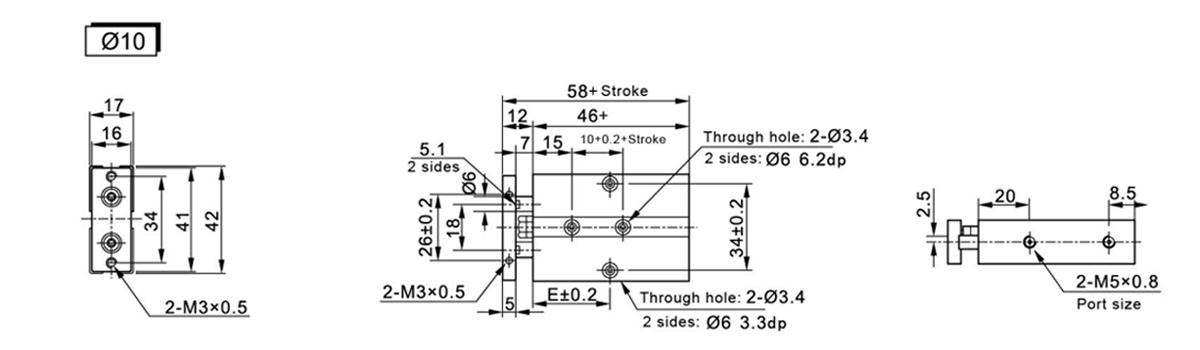

  • Símbolo/Traço 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

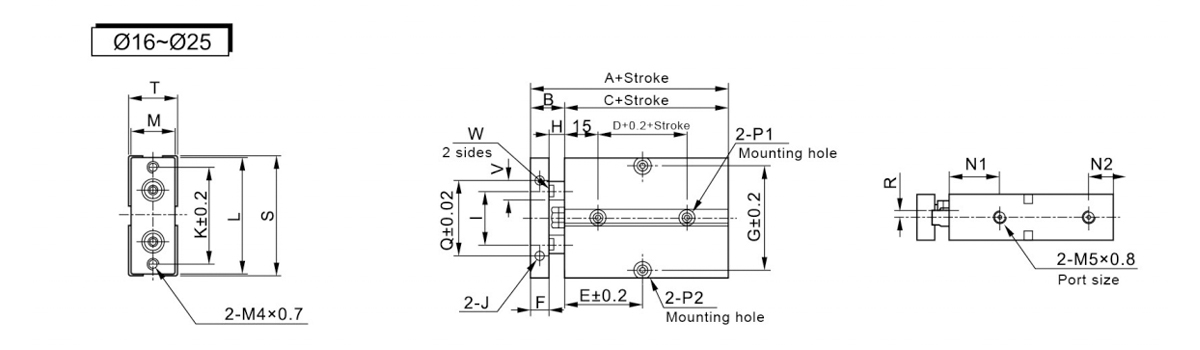

    Símbolo/Traço A B C D AVC≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Símbolo/Traço G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Profundidade5 47 53 20 22 11 Ambos os lados: 07,5 Profundidade 7,2 mm Furo passante Ø4,5 Ambos os lados: 08 Profundidade 4,5 mm através do furo Ø4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Profundidade5 55 61 24 25 12 Ambos os lados: 07,5 Profundidade 7,2 mm Furo passante Ø4,5 Ambos os lados: 08 Profundidade 4,5 mm Furo passante Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Profundidade5 66 72 29 27 12 Ambos os lados: 07,5 Profundidade 7,2 mm Furo passante Ø4,5 Ambos os lados: 08 Profundidade 4,5 mm através do furo Ø4,5 56 6 73 30 12 10.1

    Símbolo/Traço 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
