Cilindro fino série MGP com haste guia Fornecedores

Página inicial / Produtos / Cilindro de Ar / Cilindro multieixo / Cilindro fino série MGP com haste guia

Cilindro fino série MGP com haste guia Cilindro fino série MGP com haste guia
  • Cilindro fino série MGP com haste guia
  • Cilindro fino série MGP com haste guia
Cilindro multieixo

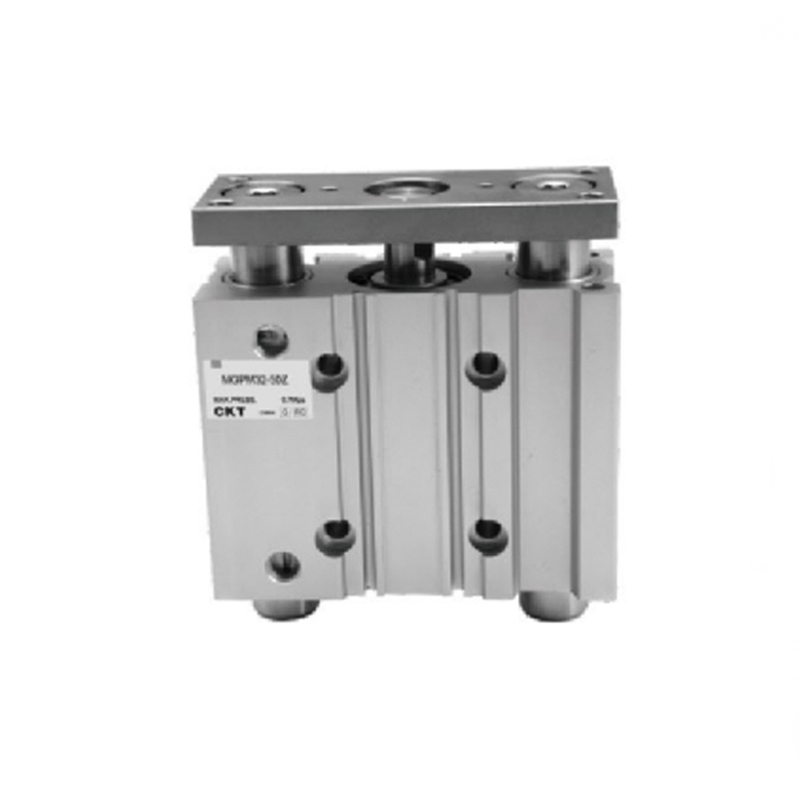

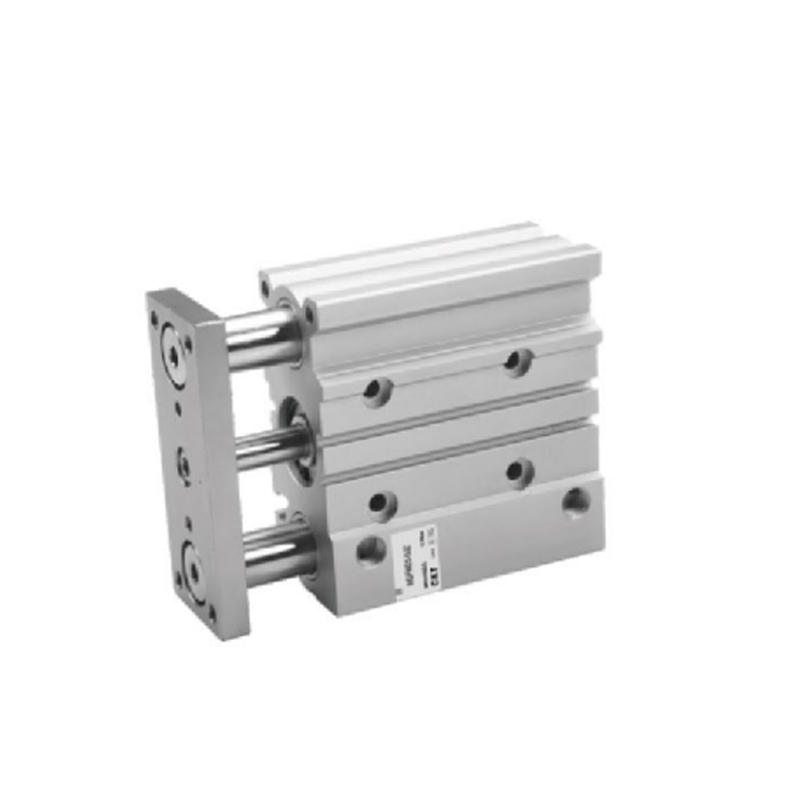

Cilindro fino série MGP com haste guia

1. Tamanho pequeno e peso leve
2. Forte resistência à carga lateral
3. Forte resistência ao torque
4. Alta precisão sem rotação
5. O rolamento da haste guia pode ser um rolamento deslizante ou um rolamento de esferas
6. Fácil de instalar
7. A posição do tubo de dois lados pode ser selecionada

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Cilindro miniatura série MGJ com haste guia
PRÓXIMO：Cilindro de haste dupla série CXSW através de haste
  • Especificação padrão
    Tamanho do furo (mm) 12 16 20 25 32 40 50 63 80 100
    Fluido Ar
    Ação Dupla ação
    Pressão máxima de operação (MPa) 1.0
    Pressão operacional mínima (MPa) 0.12 0.1
    Temperatura ambiente e do fluido -10~60℃(Sem congelamento)
    Velocidade do pistão 50 ~ 500 mm/s 50~400mm
    Almofada Amortecedor de borracha em ambas as extremidades
    Tolerância do comprimento do curso 1,5mm
    *Lubrificação Não obrigatório
    Rolamento Rolamento deslizante/bucha de esfera/bucha de esfera de alta precisão
    Não rotativo
    Precisão
    (Parte da braçadeira)     		Rolamento deslizante ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Bucha Esférica ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Alta precisão
    Bucha Esférica
    Porta de tubulação M5×0,8 1/8 1/4 3/8
    *Use  ISOVG32  se quiser  usar  lubrificação.

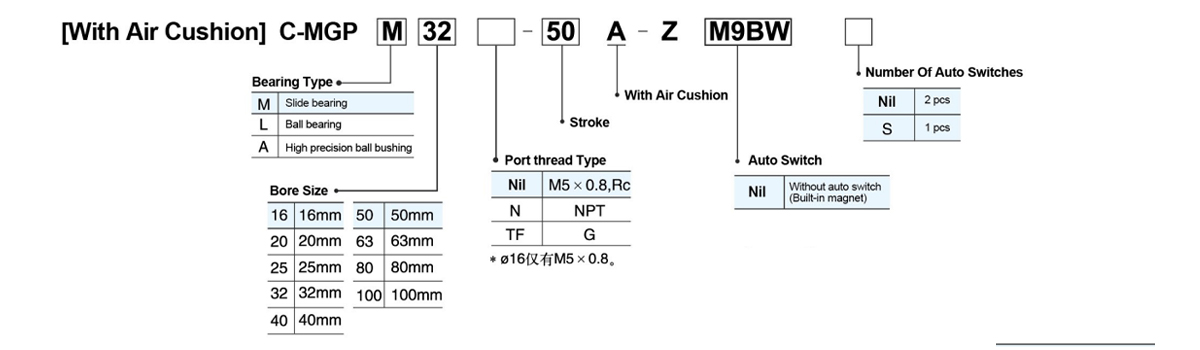

    Tamanho do furo (mm) 16 20,25,32,40,50,63,80,100
    Pressão operacional máxima (MPa) 1.0
    Pressão operacional mínima (MPa) 0.15 0.12
    Almofada Ar cushion on both ends

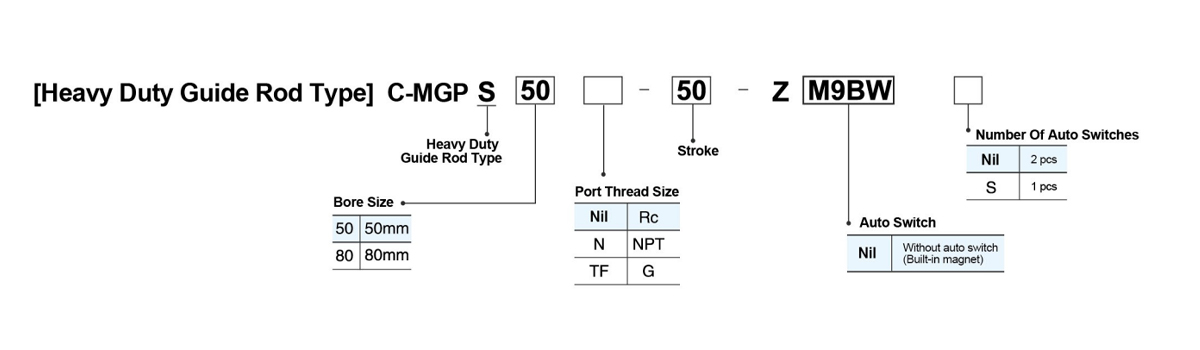

    Especificação
    Diâmetro (mm) 50 80
    Faixa de pressão operacional (MPa) 0,1~1,0
    Velocidade operacional do pistão (mm/s) 50~400
    Almofada Amortecedor de borracha em ambas as extremidades
    Curso padrão 25,50,75,100,125,150,175,200
    Precisão da placa final não rotativa ±0,05° ±0,04°

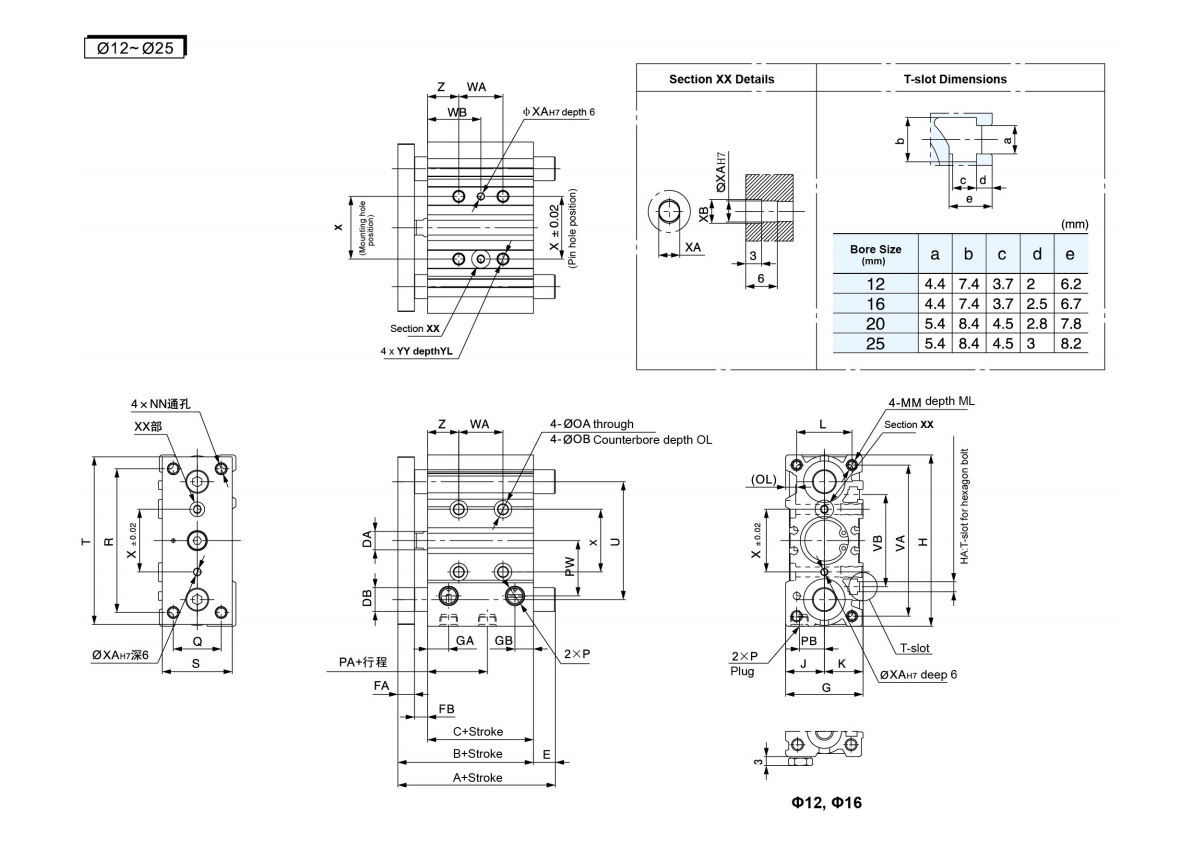

  • C-MGPM,C-MGPL,C-MGPA Comum Dimensões                                                                                                                                                          (mm)
    Furo
    Tamanho
    (mm)     		Curso (mm) B C DA FA Facebook G GA GB H HA J K L Milímetros AM NN OA obstetra OL P
    Nada TN TF
    12 10,20,30,40,50,75,100,
    125.150.175.200.250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100.125.150,
    175.200.250.300.350.400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 Tc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1,0 15 M6×1,0 5.4 9.5 5.5 Tc1/8 NPT1/8 G1/8

    Furo
    Tamanho
    (mm)     		PA OP PW Q R S T U VA VB WA Banco Mundial X XA XB AA YL Z
    30 ou
    Menos     		9sr3oS
    Menos     		Mais de 100º 200º ou menos Mais de 200 300 ou menos Mais de 300 30 ou
    Menos     		Mais de 30 100 ou menos Mais de 100º 200º ou menos Acima de 200, 300 ou menos Mais de 300
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1,0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1,0 12 17

    Rolamento deslizante C-MGPM IA,BD,E Dimensão                                       (mm)
    Furo
    Tamanho
    (mm)     		A BD E
    50º ou menos Mais de 50 100 ou menos Mais de 100º 200º ou menos Mais de 200 50º ou menos Mais de 50 100 ou menos Mais de 100º 200º ou menos Mais de 200
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (bucha esférica)
    C-MGPA (bucha esférica de precisão Hlgh)/A, BD, E Dimensão   (mm)
    FuroSize(mm) A BD E
    30 ou menos Mais de 30 100 ou menos Mais de 100º 200º ou menos Mais de 200 30 ou menos Mais de 30 100 ou menos Mais de 100º 200º ou menos Mais de 200
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

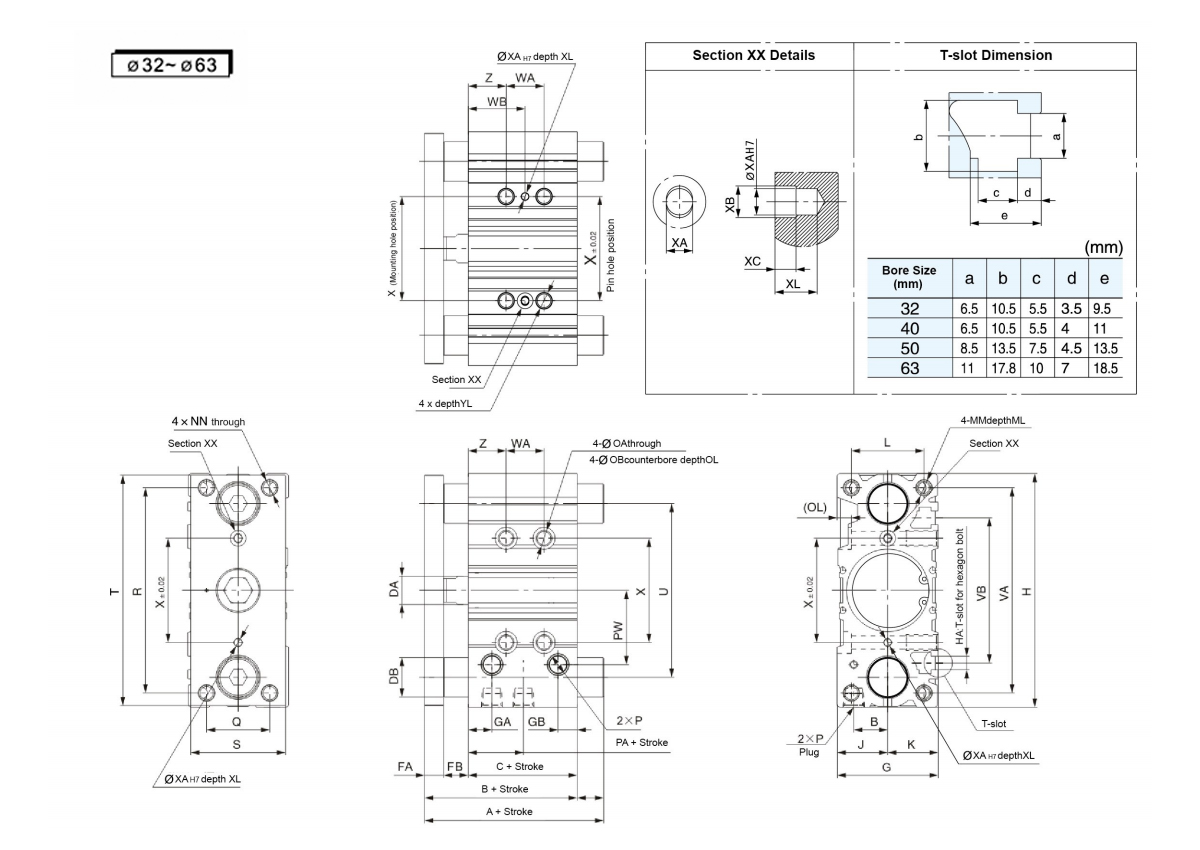

    C-MGPM,C-MGPL,C-MGPA Comum Dimensões                                                                                                                                                          (mm)
    Furo
    Tamanho
    (mm)     		Curso (mm) B C DA FA Facebook G GA GB H HA J K L Milímetros AM NN OA obstetra OL P
    Nada TN TF
    32 25,50,75,
    100,125,150,
    175.200.250,
    300.350.400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1,25 20 M8×1,25 6.7 11 7.5 Tc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1,25 20 M8×1,25 6.7 11 7.5 Tc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    Furo
    Tamanho
    (mm)     		PA OP PW Q R S T U VA VB WA Banco Mundial X XA XB XC XL AA YL Z
    25 ou menos Mais de 25 100 ou menos Mais de 100º 200º ou menos Mais de 200 300 ou menos Mais de 300 25 ou menos Mais de 25 100 ou menos Mais de 100º 200º ou menos Mais de 200 300 ou menos Mais de 300
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    Rolamento deslizante C-MGPM IA,BD,E Dimensão                                        (mm)
    Furo
    Tamanho
    (mm)     		A BD E
    50º ou menos Mais de 50 200 ou menos Mais de 200 50º ou menos Mais de 50 200 ou menos Mais de 200
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (bucha esférica)
    C-MGPA (bucha de esfera de precisão Hlgh)/A, DB, E Dimensão (mm)
    Furo
    Tamanho
    (mm)     		A BD E
    50º ou menos Mais de 50 100 ou menos Mais de 100º 200º ou menos Mais de 200 50º ou menos Mais de 50 100 ou menos Mais de 100º 200º ou menos Mais de 200
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

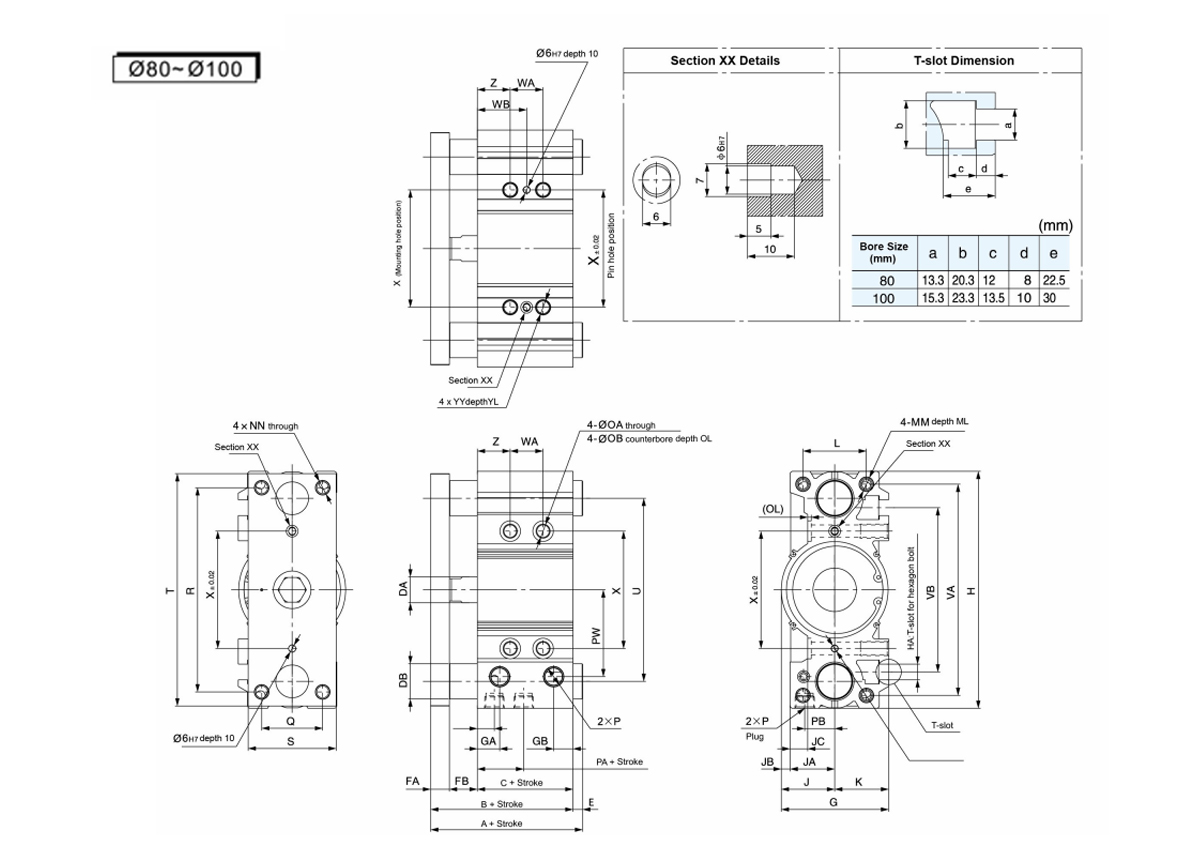

    C-MGPM,C-MGPL,C-MGPA Dimensões Comuns                                                                                                             (mm)
    Furo
    Tamanho
    (mm)
    acidente vascular cerebral
    (mm)     		B C DA FA Facebook G GA GB CG H HA J JÁ JB JC K L Milímetros AM NN OA obstetra OL P
    Nada TN TF
    80 25,50,75,100,
    125.150.175.200,
    250.300.350.400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 Tc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 Tc3/8 NPT3/8 G3/8

    Furo
    Tamanho
    (mm)     		PA OP PW Q R S T U VA VB WA Banco Mundial X AA YL Z
    25 ou menos Mais de 25º 100º ou menos Mais de 100º 200º ou menos Mais de 200 300 ou menos Mais de 300 25 ou menos Mais de 25º 100º ou menos Mais de 100º 200º ou menos Mais de 200
    300º ou menos     		Mais de 300
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2,0 28 11

    Rolamento deslizante C-MGPM IA, DB, dimensão E
    (mm)
    Furo
    Tamanho
    (mm)     		A BD E
    50º ou menos Mais de 50 anos
    200º ou menos     		Mais de 200 50º ou menos Mais de 50 anos
    200º ou menos     		Mais de 200
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (bucha esférica)
    C-MGPA (bucha esférica de alta precisão) / Dimensão A, DB, E
    (mm)
    Furo
    Tamanho
    (mm)     		A BD E
    25 ou menos Mais de 25º 50º ou menos Mais de 50 200 ou menos Mais de 200 25 ou menos Mais de 25º 50º ou menos Mais de 50 200 ou menos Mais de 200
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
