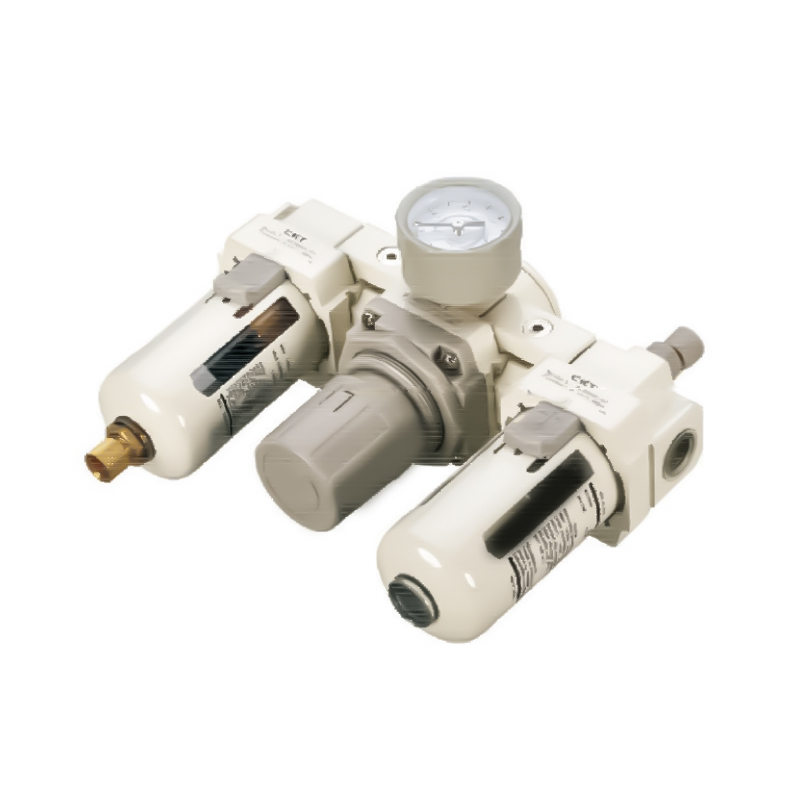

Combinação de filtros da série AC (peça tripla)
  • Combinação de filtros da série AC (peça tripla)
Modular F.R.L. Unidades Série AC

Combinação de filtros da série AC (peça tripla)

A combinação de filtros da série AC (peça tripla) é a unidade básica principal para pré-tratamento de fontes de ar em sistemas pneumáticos industriais. Normalmente integra três funções: filtragem de impurezas, regulação de pressão e lubrificação do atuador. Ele fornece um meio de trabalho limpo, estável e adequado para componentes pneumáticos posteriores, garantindo a confiabilidade e a vida útil da operação do sistema.

Recursos principais:

1. Excelente limpeza média: Possui capacidade eficiente de captura de impurezas, pode filtrar com eficácia partículas sólidas e névoa de água líquida na fonte de ar e reduzir significativamente seus danos potenciais aos componentes de precisão.

2. Saída de pressão estável: O mecanismo de regulação de pressão integrado opera de forma confiável, pode definir e manter com precisão o nível de pressão de trabalho necessário do sistema e amortecer efetivamente o impacto das flutuações de pressão a montante nos equipamentos a jusante.

3. Controle de lubrificação otimizado: Seu design de névoa de óleo concentra-se na eficiência e pode alcançar um fornecimento de atomização de lubrificante estável e controlável com um fluxo de ar mais baixo, garantindo que os atuadores sejam lubrificados completa e economicamente. Proteção.

4. Adaptação flexível de especificações: Fornece opções de séries 2000/3000/4000/5000, abrangendo desde aplicações básicas até condições de trabalho mais exigentes, fáceis de adaptar e selecionar de acordo com os requisitos de carga e fluxo do sistema.

5. Ampla gama de compatibilidade de interface: Suporta 1/8", 1/4", 3/8", 1/2", 3/4", 1" e outros diâmetros de tubo padrão, fácil de conectar e integrar com tubos pneumáticos de diferentes especificações, simplificando a instalação no local.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Sem artigo anterior
PRÓXIMO：Combinação de filtros da série AC (duas peças)
  • Pressão de prova 1.5Mpa{15.3kgf/cm²}
    Pressão operacional máxima 1.0Mpa{10.2kgf/cm²}
    Temperatura ambiente e do fluido 5~60°C
    Abertura do filtro 5μm
    Recomendar lubrificação ISOVG32 ou equivalente
    Material da tigela Policarbonato
    Protetor de Tigela C-AC1000~2000(Sem)        C-AC3000~5000(Com)
    Definir faixa de pressão C-AC1000:0,05-0,7Mpa(0,51~7,1kgf/cm²)
    C-AC2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Observação: 2,10,20,40,70,100μm   para   opcional

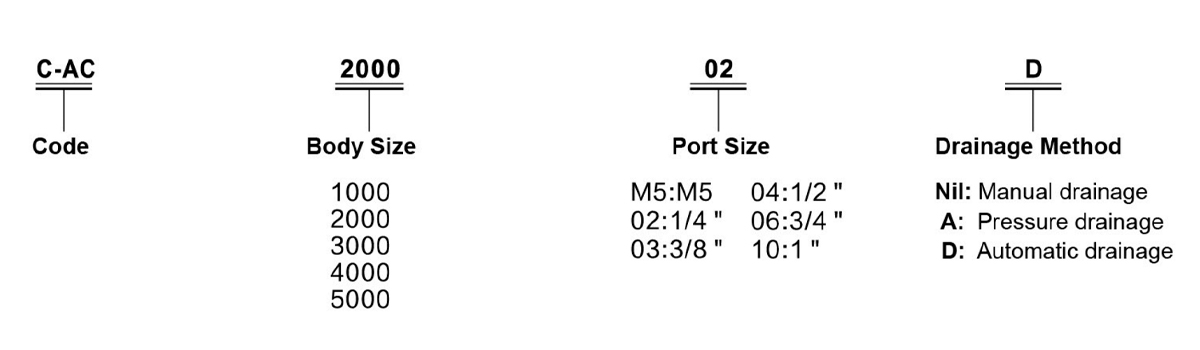

    Modelo Especificação
    Componentes Fluxo avaliado
    (L/min)     		Tamanho da porta
    Rc(PT)     		Manômetro
    Tamanho da porta
    Rc(PT)     		Peso
    (kgf)
    Drenagem manual Drenagem Automática Filtro Regulador Lubrificação
    C-AC1000-M5 C-AC1000-M5D C-AF1000 C-AR1000 C-AL1000 90 M5×8 16/01 0.26
    C-AC2000-02 C-AC2000-02D C-AF2000 C-AR2000 C-AL2000 500 1/4 1/8 0.74
    C-AC3000-02 C-AC3000-02D C-AF3000 C-AR3000 C-AL3000 2000 1/4 1/8 1.18
    C-AC3000-03 C-AC3000-03D C-AF3000 C-AR3000 C-AL3000 2000 3/8 1/8 1.18
    C-AC4000-03 C-AC4000-03D C-AF4000 C-AR4000 C-AL4000 4000 3/8 1/4 2.14
    C-AC4000-04 C-AC4000-04D C-AF4000 C-AR4000 C-AL4000 4000 1/2 1/4 2.14
    C-AC4000-06 C-AC4000-06D C-AF4000 C-AR4000 C-AL4000 4500 3/4 1/4 2.47
    C-AC5000-06 C-AC5000-06D C-AF5000 C-AR5000 C-AL5000 5000 3/4 1/4 3.82
    C-AC5000-10 C-AC5000-10D C-AF5000 C-AR5000 C-AL5000 5000 1 1/4 3.82
    Nota: 1. O dreno automático padrão está normalmente aberto (N.A.). A série C-AC3000~5000 também oferece uma opção normalmente fechada (N.C.). A pressão mínima de operação é: normalmente aberta - 0,1 MPa (1 kgf/cm²), normalmente fechada - 0,15 MPa (1,5 kgf/cm²).
    2. Sob uma pressão de alimentação de 0,7 MPa (7,1 kgf/cm²).

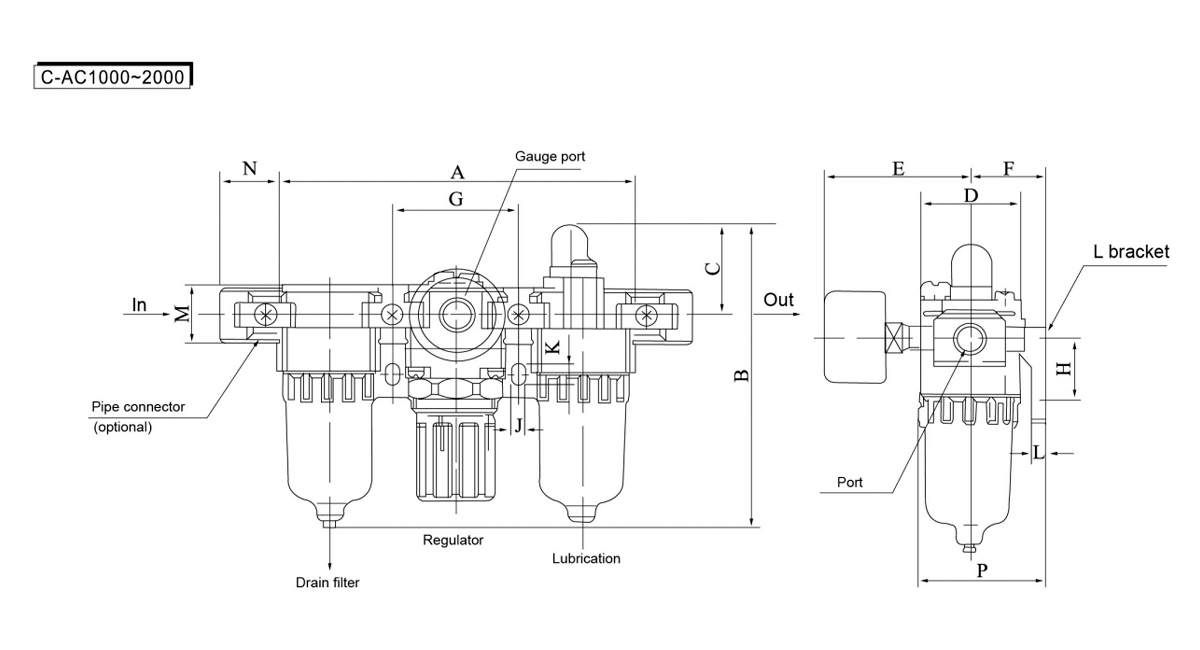

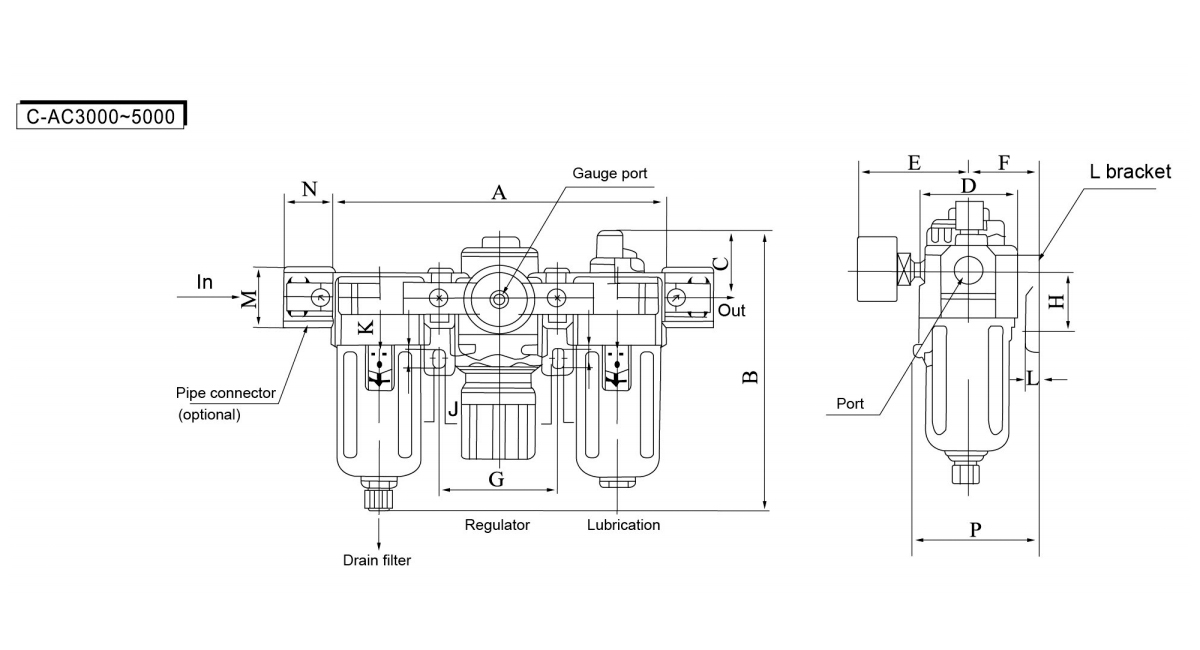

  • Modelo Tamanho da porta A B C D E F G H J K L M N P Conecte-se com
    Drenagem Automática
    B
    C-AC1000 M5×0,8 91 84.5 25.5 25 26 25 33 20 4.5 7.5 5 17.5 16 38.5 105
    C-AC2000 1/4 140 125 38 40 56.8 30 50 24 5.5 8.5 5 22 23 50 147.5
    C-AC3000 1/4 ·3/8 181 156.5 38 53 60.8 41 64 35 7 11 7 34.2 26 70.5 194
    C-AC4000 3/8 · 1/2 238 191.5 41 70 65.5 50 84 40 9 13 7 42.2 33 88 229
    C-AC4000-06 3/4 253 193 40.5 70 69.5 50 89 40 9 13 7 46.2 36 88 230.5
    C-AC5000 3/4 ·1 300 271.5 48 90 75.5 70 105 50 12 16 10 55.2 40 115 309.5
