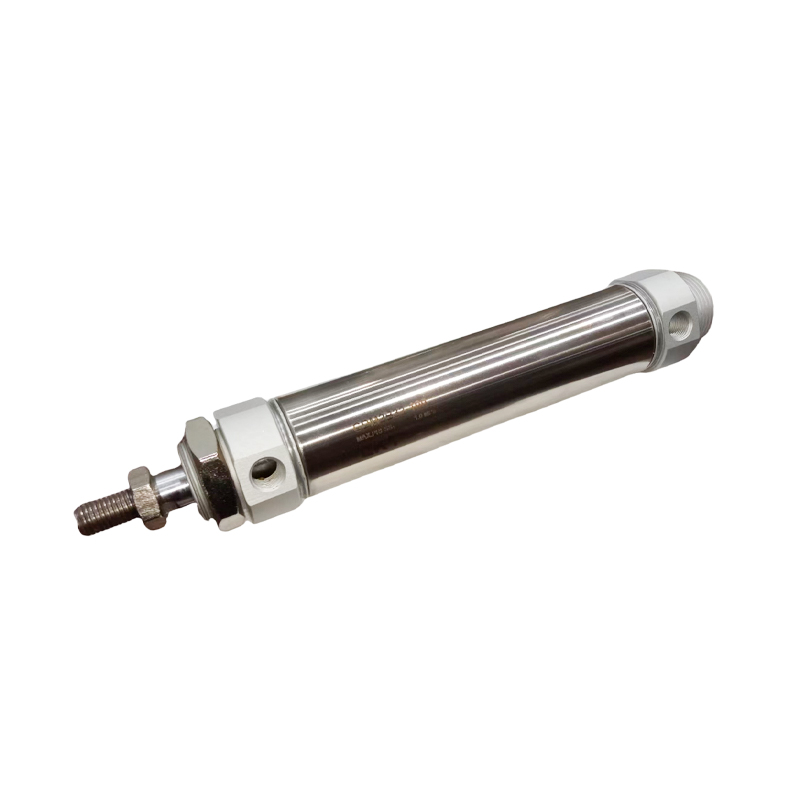

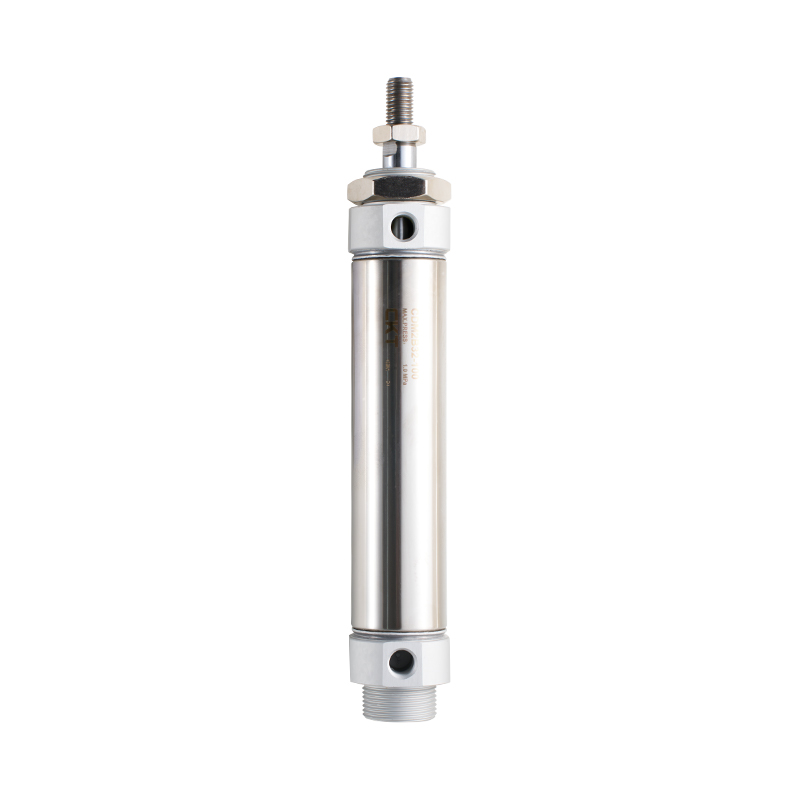

Minicilindro de aço inoxidável série CM2 (dupla ação)

O minicilindro de aço inoxidável da série CM2 (dupla ação) é um atuador compacto de aço inoxidável projetado para condições de trabalho com espaço limitado. Possui força motriz de dupla ação, levando em consideração a resistência à corrosão e a resistência estrutural, e é adequado para cenários de automação com elevados requisitos de resistência ambiental e confiabilidade.

Recursos principais:
· Adaptabilidade do amortecedor duplo: O amortecedor de ar e o amortecedor de borracha estão disponíveis em configurações duplas para atender aos requisitos de frenagem final de diferentes condições de carga.
·Estrutura leve e resistente à corrosão: as tampas dianteiras e traseiras de alumínio reduzem o peso total e o cilindro de aço inoxidável fornece uma barreira básica antiferrugem e corrosão.
·Tolerância básica ao ambiente de corrosão: Mantenha a operação estável em ambientes contendo névoa fraca de ácidos/alcalinos, umidade ou exposição moderada a meios químicos.
·Interface de instalação modular: Suporta uma variedade de acessórios de instalação padrão (como munhões, pés, flanges, etc.), que podem ser combinados de forma flexível de acordo com o layout do espaço do equipamento.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Minicilindro de aço inoxidável série CM2 (ação simples)
PRÓXIMO：Minicilindro de aço inoxidável série CJ2 (ação simples)
  • Diâmetro do cilindro (mm) 20 25 32 40
    Fluido usado Ar (sem óleo*)
    Modo de operação Dupla ação
    Pressão máxima de operação 1,0 MPa
    Pressão operacional mínima 0,05 MPa
    Temperatura ambiente e do fluido Interruptor não magnético: -10°C a 70°C, interruptor magnético: -10°C a 60°C
    Velocidade do pistão 50~750mm/s
    Buffer Amortecimento de borracha/amortecimento de ar
    Tolerância do comprimento do curso (mm) 1.40
    *Lubrificação Não obrigatório
    Diâmetro de conexão (Rc) 1/8 1/8 1/8 1/4
    *Se for necessária lubrificação, use óleo de turbina nº 1 ISOVG32.

  • Tabela de modelo de interruptor magnético/deslocamento
    Diâmetro do cilindro
    (mm)     		Curso padrão
    (mm) Nota 1     		Chave magnética Modelo Nota 2) Peça de instalação Modelo  Nota 3 Modelo de cinto de anel
    20 25,50,75,100,
    125.150.200,
    250.300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Nota 1) Estão disponíveis opções de viagem fora do padrão.
    Nota 2) Para especificações e características das chaves magnéticas, consulte a série de chaves magnéticas.
    Marcações de comprimento do fio: Sem marcação - 0,5 m, L - 3 m, Z - 5 m. Exemplo: M9N, M9NL.
    Nota 3) Peças de montagem e correia anelar Os modelos devem ser encomendados juntos para uso.

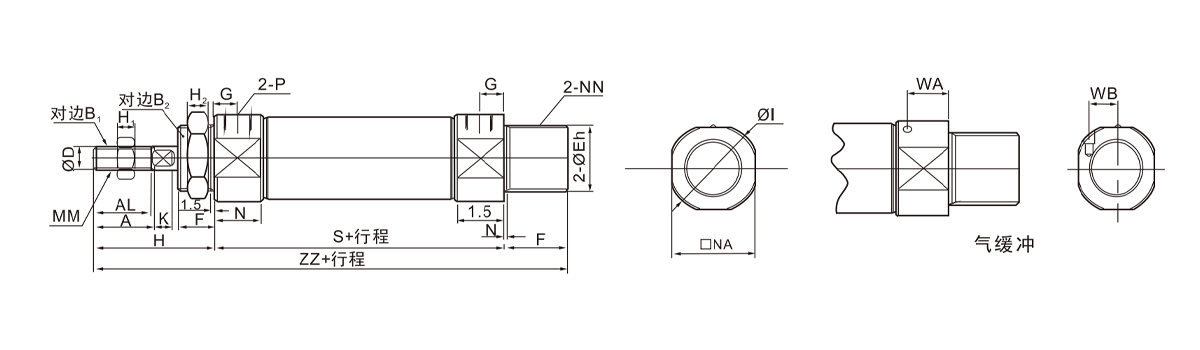

  • Diâmetro do cilindro Itinerário de viagem A AL B1 B2 D E F G H H1 H2 I K Milímetros N NA NN P S ZZ WA Banco Mundial
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

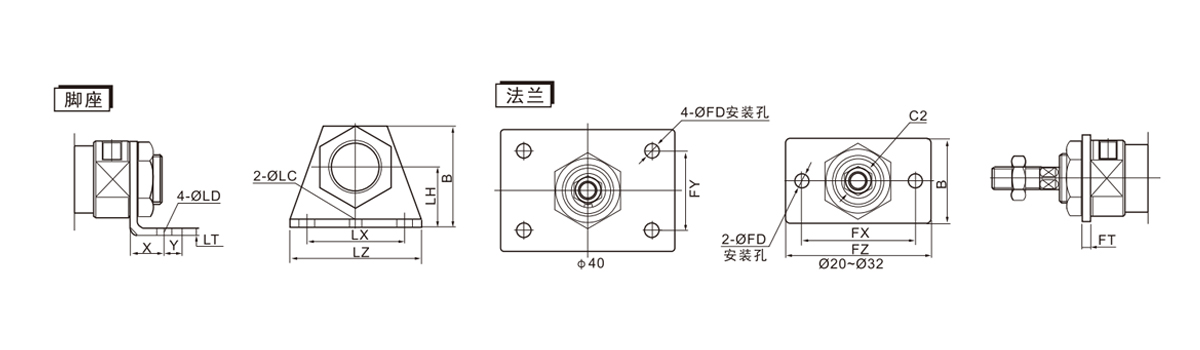

    Diâmetro do cilindro aplicável
    (mm)     		Apoio para os pés Flange
    Número da peça X Y ØLD ØLC LX LZ ES LT B Número da peça DF Ano fiscal FX Lei Federal C2 B TF
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

    Diâmetro do cilindro aplicável

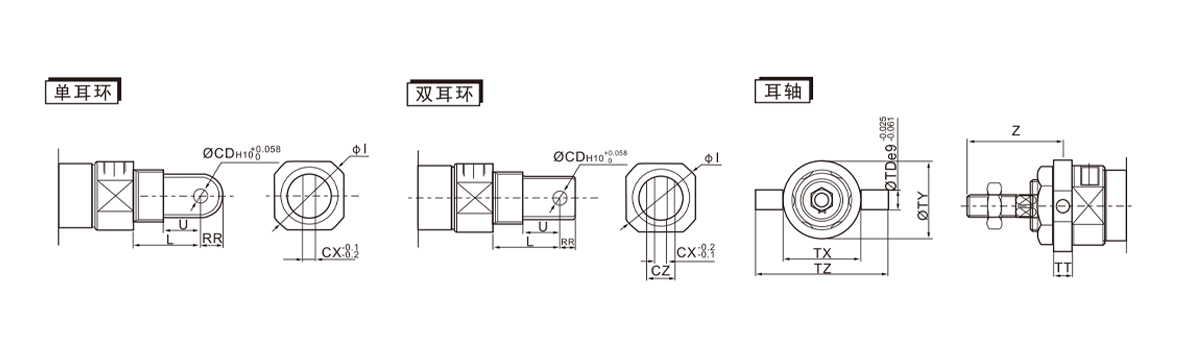

    (mm)     		Brinco único Brincos duplos Tipo de orelha do eixo
    Número da peça L U RR Eu ØCD Experiência do cliente Número da peça L U RR ØCD Experiência do cliente República Checa Eu Número da peça Texas TZ DT TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

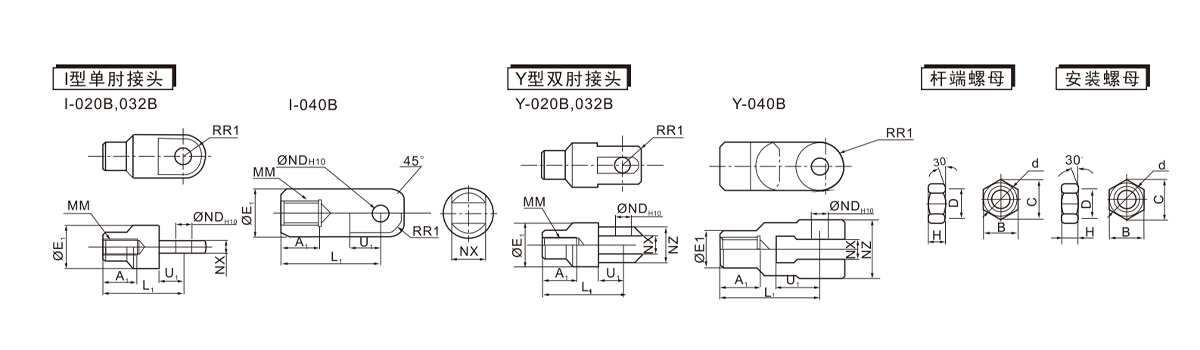

    Diâmetro do cilindro aplicável
    (mm)     		Articulação de cotovelo único tipo I Articulação de cotovelo duplo tipo Y Porca da extremidade da haste Instale a porca.
    Número da peça A1 E1 L1 Milímetros ØND H10 NX R1 U Número da peça A1 E1 L1 Milímetros ØND NX Nova Zelândia R1 U1 Número da peça B C d H Número da peça B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25h30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

    Diâmetro do cilindro aplicável
    (mm)     		Itinerário de viagem A AL B1 CD Experiência do cliente D E F G H H1 I K L Milímetros N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

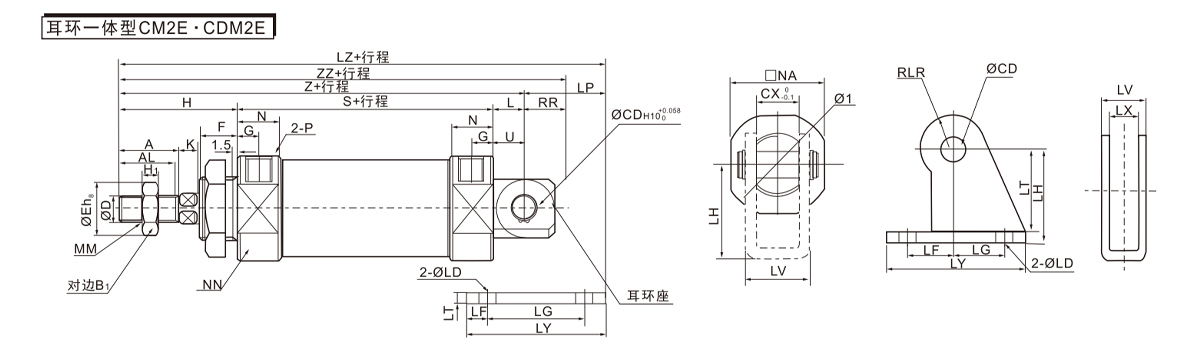

    Porta brinco
    Diâmetro do cilindro aplicável
    (mm)     		Número da peça LD SE LG ES LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
