Cilindro leve de dupla ação de haste única série CG1 Fornecedores

Página inicial / Produtos / Cilindro de Ar / Minicilindro / Cilindro leve de dupla ação de haste única série CG1

Cilindro leve de dupla ação de haste única série CG1 Cilindro leve de dupla ação de haste única série CG1 Cilindro leve de dupla ação de haste única série CG1
  • Cilindro leve de dupla ação de haste única série CG1
  • Cilindro leve de dupla ação de haste única série CG1
  • Cilindro leve de dupla ação de haste única série CG1
Minicilindro

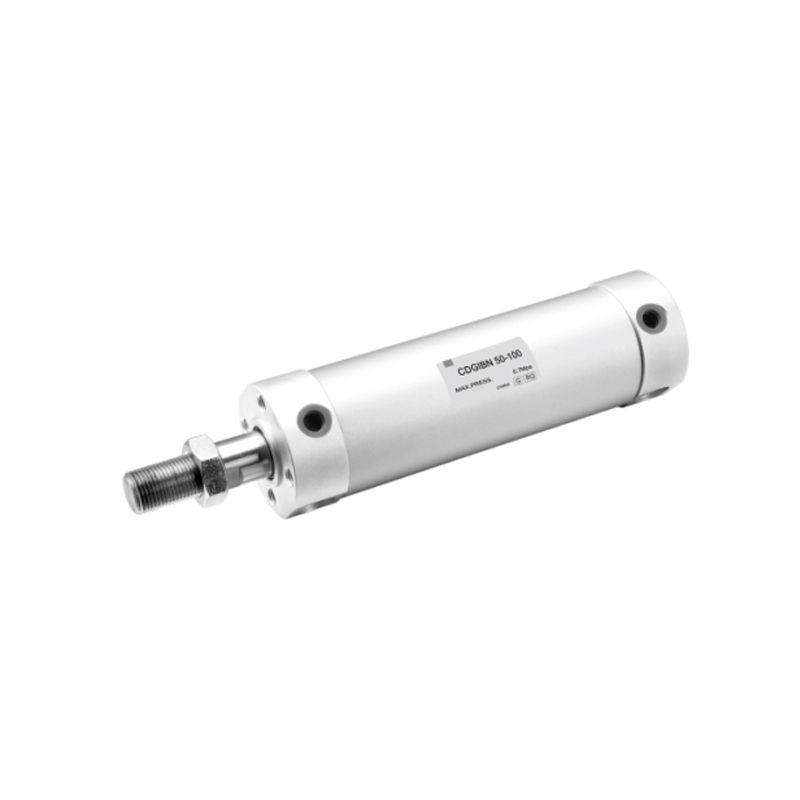

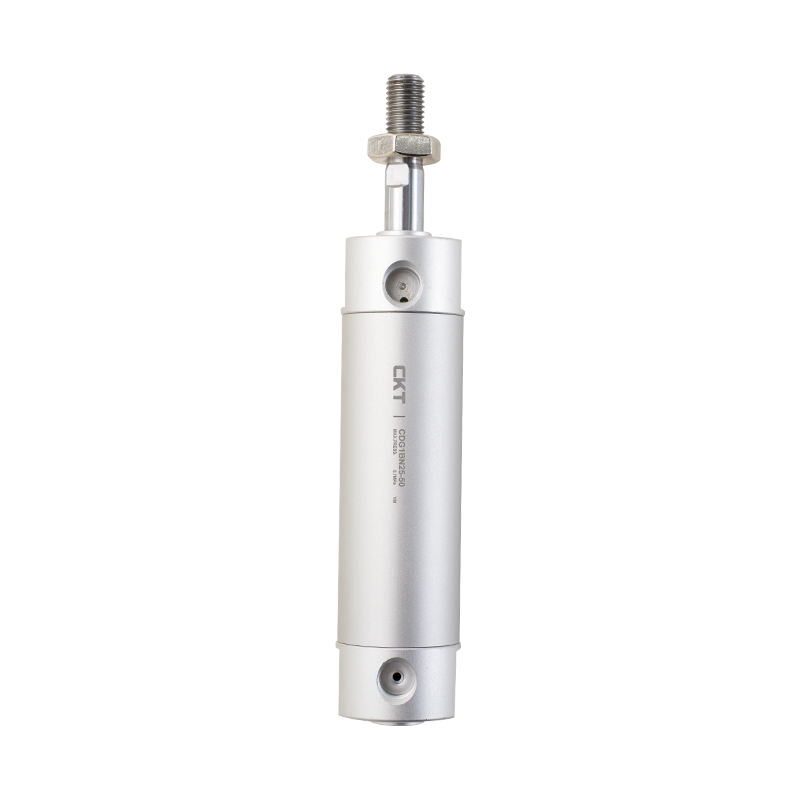

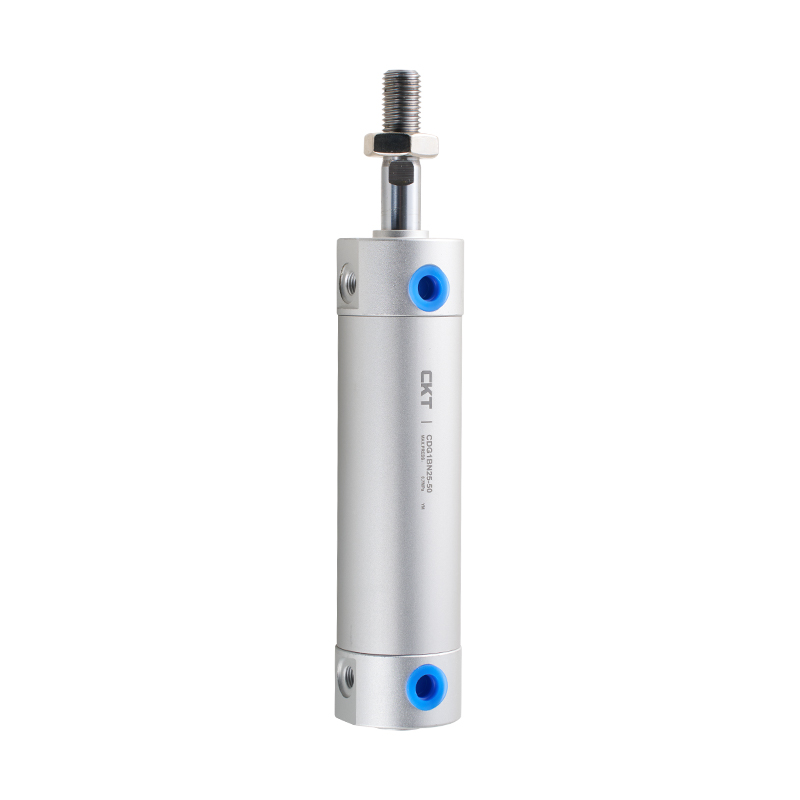

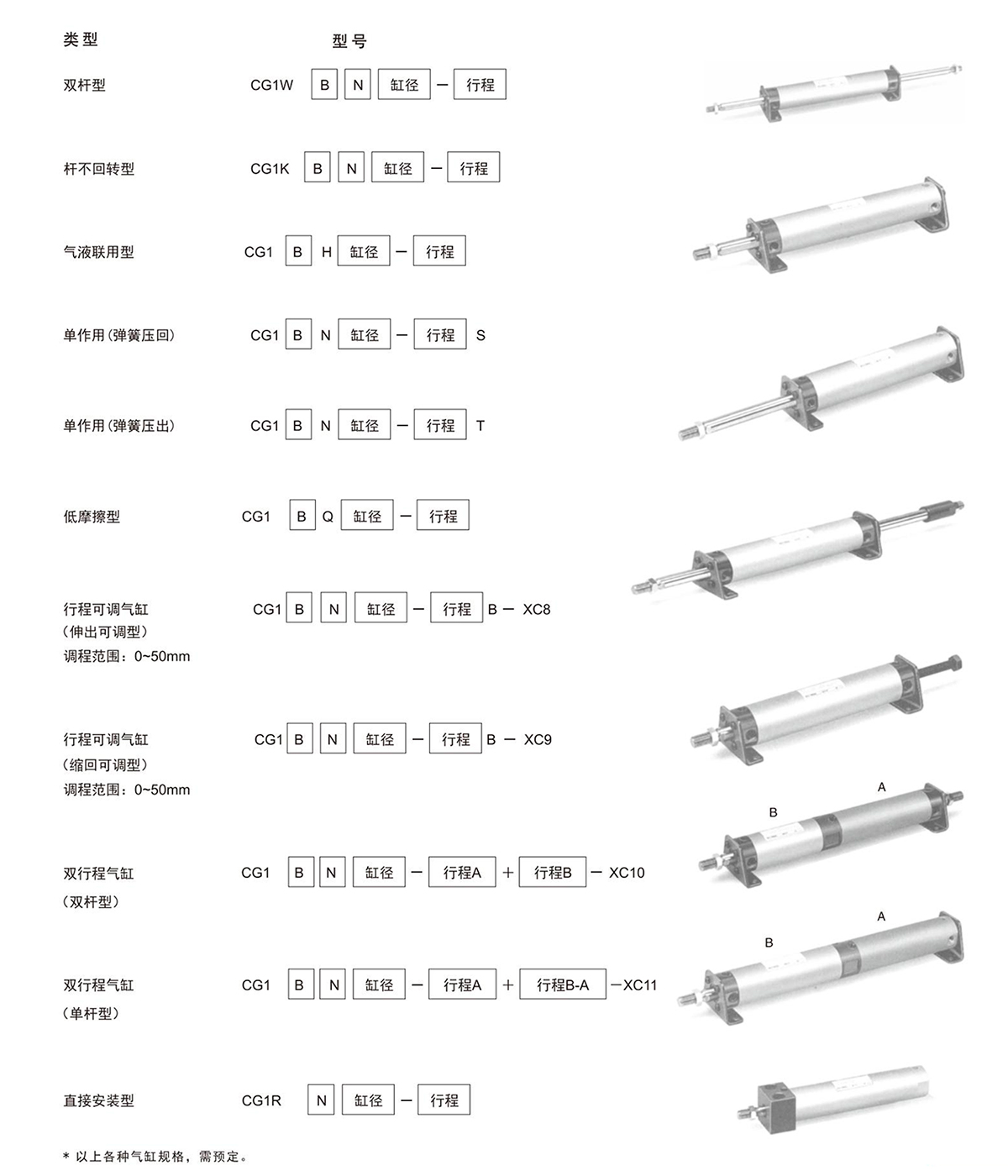

Cilindro leve de dupla ação de haste única série CG1

1. As tampas dianteira e traseira são equipadas com almofadas anticolisão fixas para reduzir o impacto reverso do cilindro;
2. O cilindro do cilindro e as tampas frontal e traseira são conectados por roscas de precisão para garantir vedação e estabilidade;
3. A tampa frontal está equipada com um rolamento autolubrificante e nenhuma lubrificação adicional é necessária;
4. Uma variedade de formas de instalação estão disponíveis para os clientes escolherem, o que é conveniente para uso;
5. Existem orifícios de instalação em ambos os lados das tampas frontal e traseira;
6. Os tipos de amortecedores de ar e borracha são opcionais.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Sem artigo anterior
PRÓXIMO：Minicilindro de aço inoxidável série MI

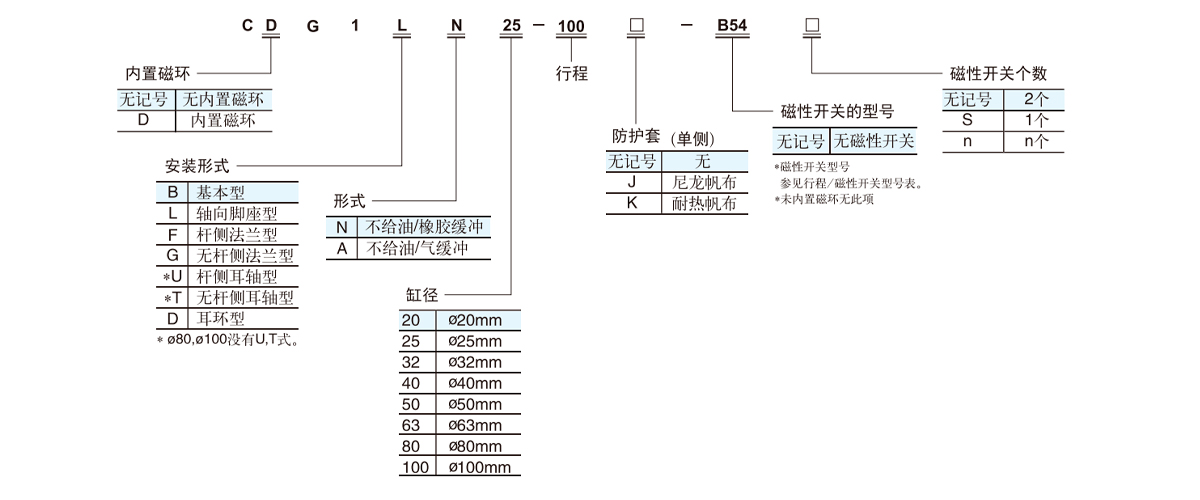

  • Diâmetro do cilindro (mm) 20 25 32 40 50 63 80 100
    Fluido usado Ar
    Modo de operação Dupla ação
    Pressão máxima de operação 1,0 MPa
    Pressão operacional mínima 0,05 MPa
    Temperatura ambiente e do fluido Interruptor magnético: -10°C a 60°C
    Interruptor não magnético: -10°C a 70°C
    Velocidade do pistão 50 ~ 1000 mm/s 50 ~ 700 mm/s
    Buffer Amortecimento de borracha/amortecimento de ar
    Tolerância do comprimento do curso mm ~1000:(0~1,4)
    ~1200:(0~1,8)     		~1000:(0~1,4)
    ~1500:(0~1,8)
    *Lubrificação Não obrigatório
    Diâmetro de conexão Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Se for necessária lubrificação, use óleo de turbina nº 1 ISOVG32.

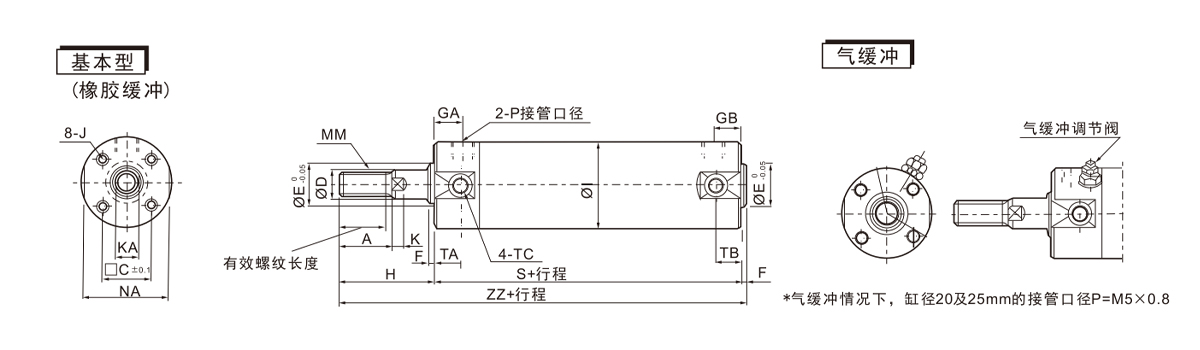

  • Diâmetro do cilindro (mm) Faixa de deslocamento (mm) Comprimento efetivo da rosca A □C DO ØE F GA GB I J K KÁ Milímetros NA P S TA TB TC H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0,7  Profundo7 4 6 M8×1,25 24 *1/8 69 11 11 M5×0,8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0,8  Deep7.5 5.5 8 M10×1,25 29 *1/8 69 11 11 M6×0,75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0,8  Deep8 5.5 10 M10×1,25 35.5 1/8 71 11 10 M8×1,0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  Profundo12 6 14 M14×1,5 44 1/8 78 12 10 M10×1,25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1,25  Deep16 7 18 M18×1,5 55 1/4 90 13 12 M12×1,25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1,5  Profundo16 7 18 M18×1,5 69 1/4 90 13 12 M14×1,5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1,5  Profundo22 10 22 M22×1,5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1,75  Profundo22 10 26 M26×1,5 100 1/2 108 - - 71 182

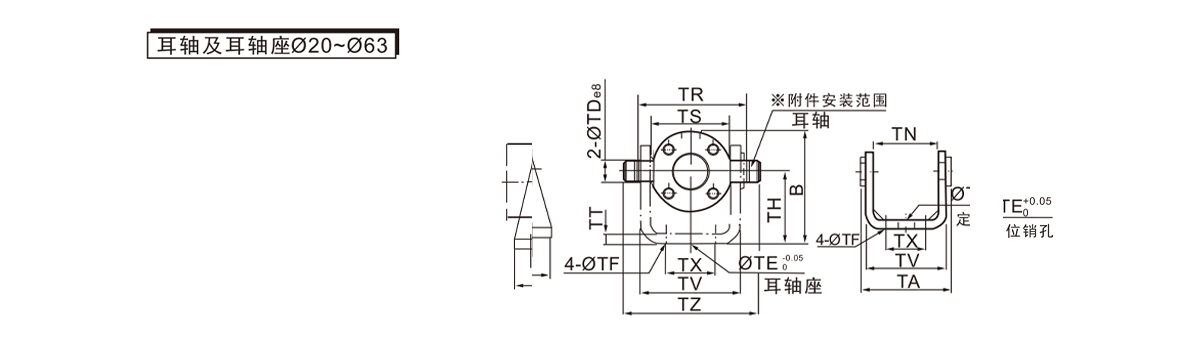

    Diâmetro do cilindro (mm) Eixo da orelha Assento do eixo da orelha
    Número da peça ØTDeB Número da peça B TB ØTE ØTF º TR TS TT televisão TW Texas TY TZ
    20 CG-T020 8 -0,025
    -0,047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0,025
    -0,047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0,032
    -0,059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0,032
    -0,059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0,032
    -0,059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0,032
    -0,059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

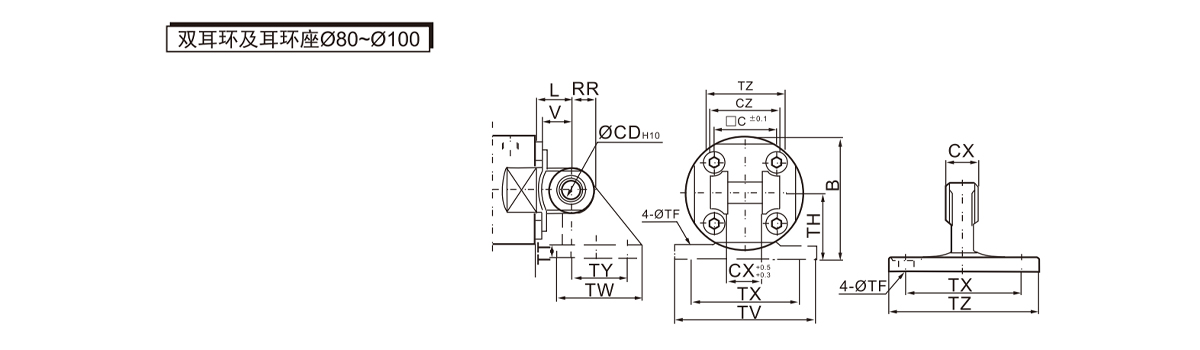

    Diâmetro do cilindro (mm) Brincos duplos Porta brinco
    Número da peça ØCD  H10 Experiência do cliente República Checa L RR V Número da peça ØTF º TT televisão TW Texas TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

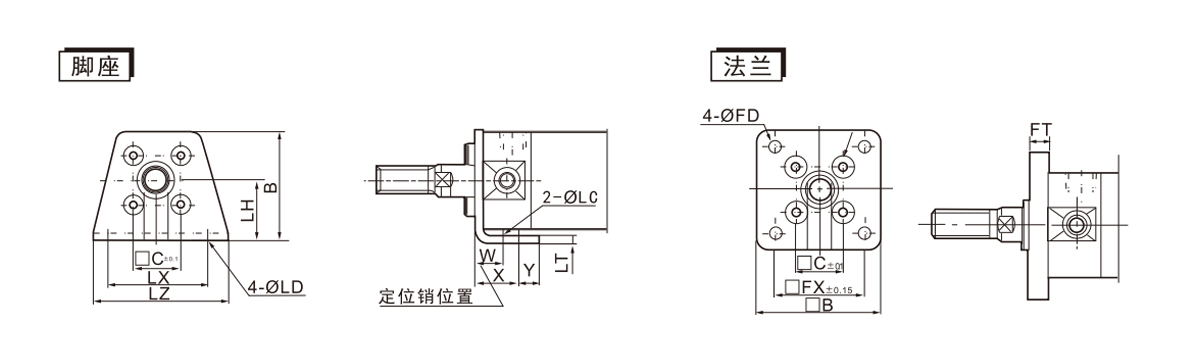

    Diâmetro do cilindro (mm) Apoio para os pés Flange
    Número da peça ØLC ØLD ES LT LX LZ B W X Y Número da peça □B □FX ØFD TF
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

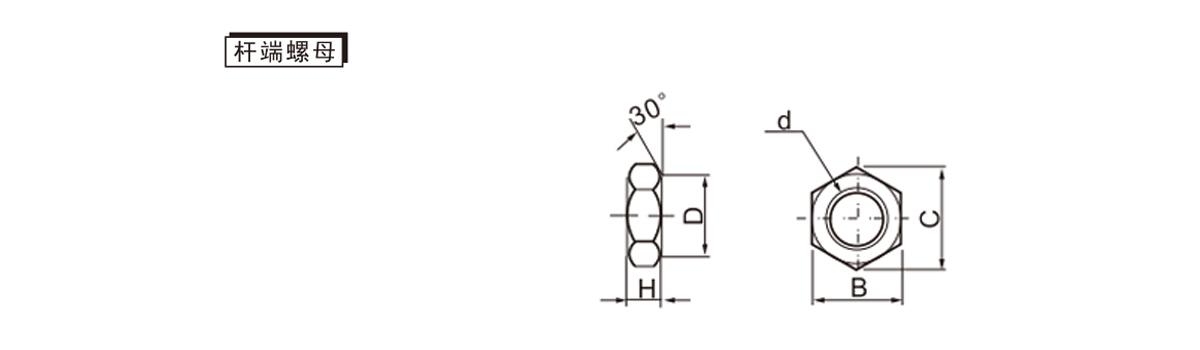

    Diâmetro do cilindro (mm) Porca da extremidade da haste
    Número da peça d H B C D
    20 NT-02 M8×1,25 5 13 15 12.5
    2.532 NT-03 M10×1,25 6 17 19.6 16.5
    40 NT-G04 M14×1,5 8 19 (21.9) 18
    5.063 NT-G05 M18×1,5 11 24 (27,7) 23
    80 NT-08 M22×1,5 13 32 (37,0) 31
    100 NT-10 M26×1,5 16 41 (47,3) 39

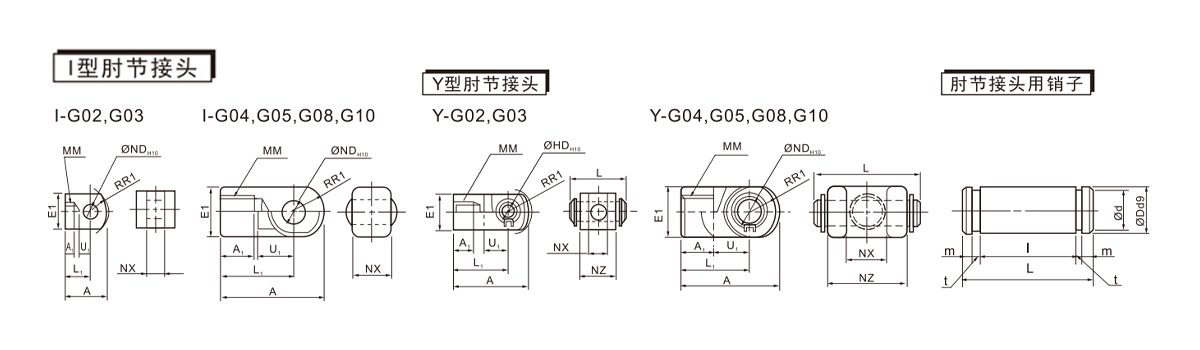

    Diâmetro do cilindro (mm) Articulação de cotovelo tipo I Conector de articulação de cotovelo tipo Y Pino de articulação do cotovelo
    Número da peça A A1 E1 L1 Milímetros RR1 U1 ND H10 NX Número da peça A A1 E1 L1 Milímetros RR1 U1 ND H10 NX Holanda L Número da peça ØDd9 L ah I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0,2
    -0,4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0,2
    -0,4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1,5 12 14 10 0.058
    0     		18 -0,3
    -0,5     		Y-G04 42 16 φ20 30 M14×1,5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1,5 16 20 14 0.070
    0     		22 -0,3
    -0,5     		Y-G05 56 20 φ28 40 M18×1,5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1,5 21 27 18 0.070
    0     		28 -0,3
    -0,5     		Y-G08 71 23 φ38 50 M22×1,5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1,5 24 31 22 0.084
    0     		32 -0,3
    -0,5     		Y-G10 79 24 φ44 55 M26×1,5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Os pinos usados para as articulações dos cotovelos dos cilindros Ø80 e Ø100 são os mesmos usados para brincos duplos.
