Válvula manual de 4 vias série 4HV 2/3 Fornecedores

Página inicial / Produtos / Componentes de controle pneumático / Válvula de controle manual / Válvula manual de 4 vias série 4HV 2/3

Válvula manual de 4 vias série 4HV 2/3 Válvula manual de 4 vias série 4HV 2/3 Válvula manual de 4 vias série 4HV 2/3 Válvula manual de 4 vias série 4HV 2/3
  • Válvula manual de 4 vias série 4HV 2/3
  • Válvula manual de 4 vias série 4HV 2/3
  • Válvula manual de 4 vias série 4HV 2/3
  • Válvula manual de 4 vias série 4HV 2/3
Válvula de controle manual

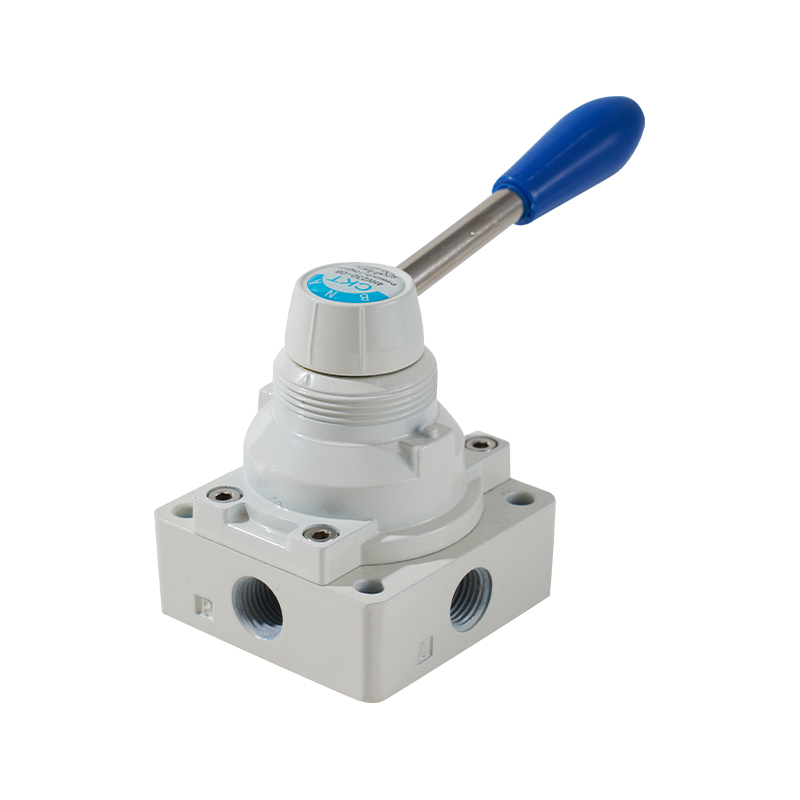

Válvula manual de 4 vias série 4HV 2/3

1. Rotação reversa leve, boa sensação de mão, posicionamento preciso;
2. Grande área de fluxo efetivo, pequena perda de pressão;
3. Dois tipos de instalação estão disponíveis: painel e parte inferior, instalação em painel com porcas de montagem.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Válvula de pé pneumática de 5 vias, série 4F, 2 posições
PRÓXIMO：Válvula manual de 5 vias série 4H
  • Especificação padrão

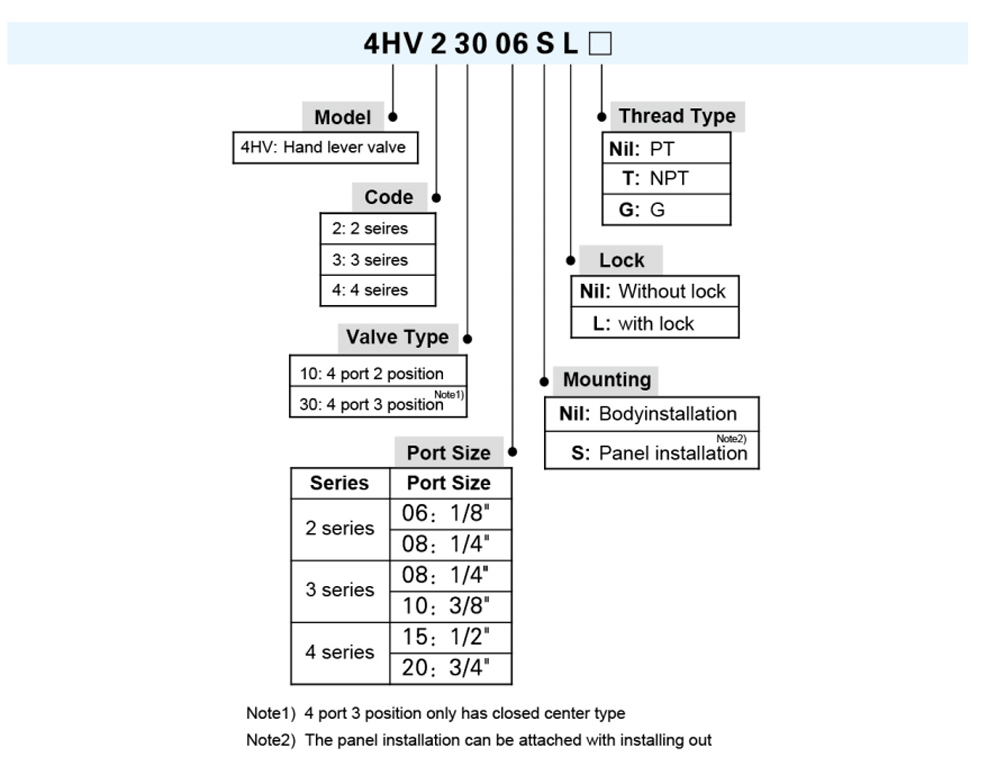

    Modelo 4HV2□□
    -06(L)     		4HV2□□
    -08(L)     		4HV3□□
    -08(L)     		4HV3□□
    -10(L)     		4HV4□□
    -15(L)     		4HV4□□
    -20(L)
    Fluido Ar (a ser filtrado por elemento filtrante de 40μm)
    Ação Tipo de ação direta de controle manual
    Tamanho da porta PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Área Seccional Efetiva 14,0mm²
    (Cv=0,78)     		16,0 mm²
    (Cv=0,89)     		30,0 mm²
    (Cv=1,67)     		33,0mm²
    (Cv=1,83)     		88,0mm²
    (Cv=4,89)     		95,0 mm²
    (Cv=5,27)
    Posição 4 portas 2 posições、4 portas 3 posições
    Lubrificação Não obrigatório
    Faixa de pressão operacional 0 ~ 1,0 MPa (0 ~ 145 psi)
    Pressão de prova 1,5 MPa (215 psi)
    Temperatura operacional -20~70℃
    Ângulo de operação 90°(45°se 4 portas 3 posições)

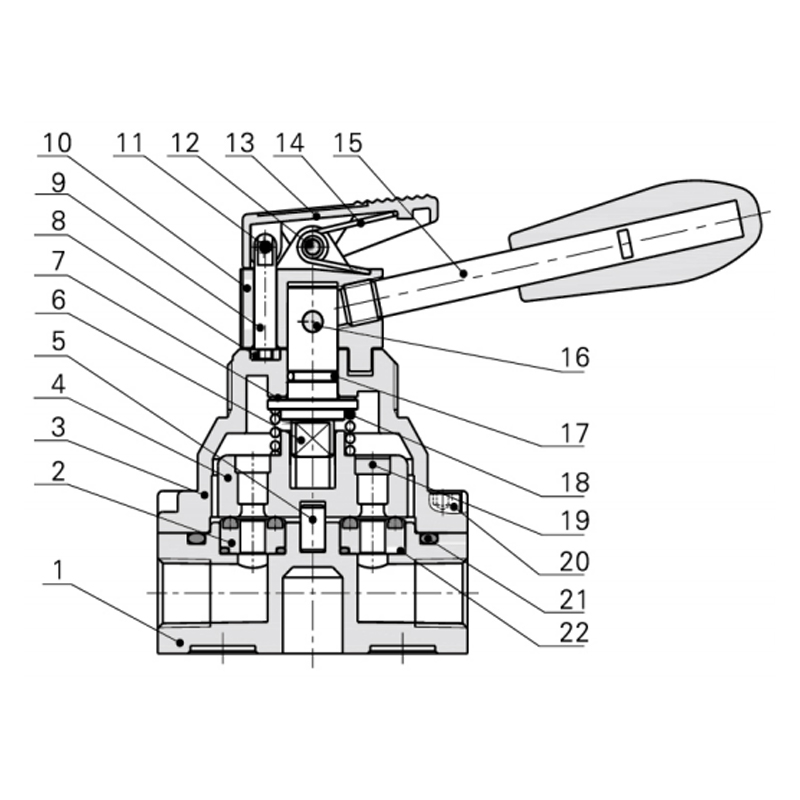

  • Artigo Modeloo Artigo Modeloo
    1 Corpo Principal 12 Pino-1
    2 Base de vedação 13 Capa frontal
    3 Tampa da válvula 14 Primavera
    4 Bujão da válvula 15 Alça
    5 Pino de coluna 16 Pino-2
    6 Eixo 17 Eixo O Ring
    7 Arruela 18 Primavera
    8 Placa de fixação 19 Chapa de Ferro
    9 Pino de bloqueio 20 Parafuso de fixação
    10 Tampa da válvula 21 Corpo Principal O-ring
    11 Primavera Pin 22 Base de vedação O-ring

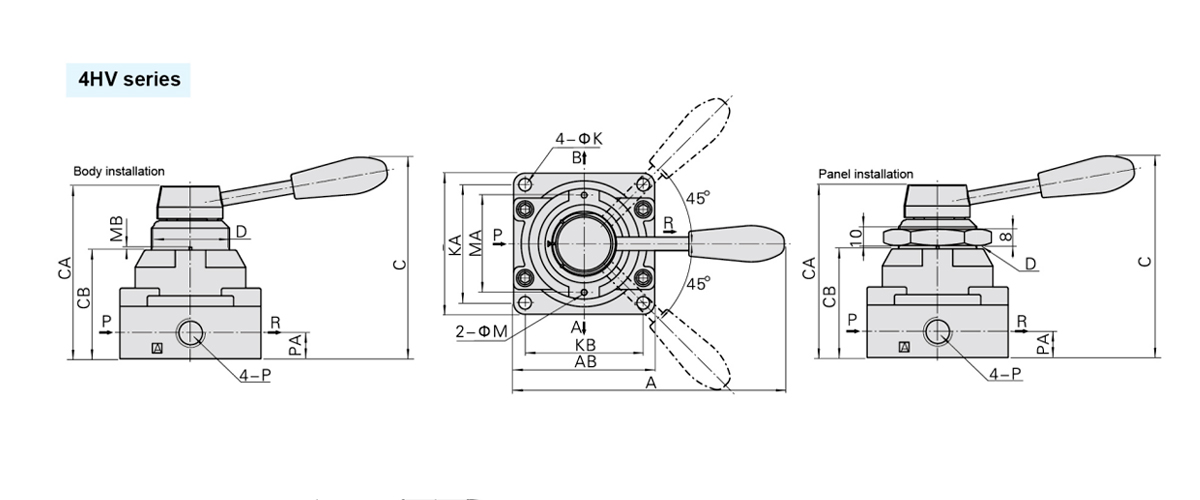

    Modeloo /Symbol A AB B C CA CB D K KÁ KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18

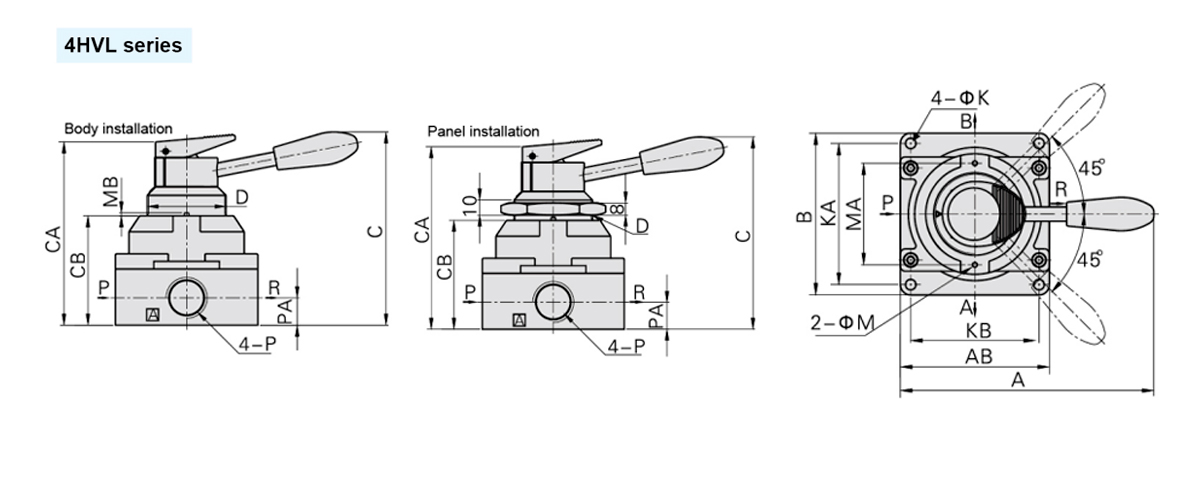

    Modeloo/Symbol A AB B C CA CB D K KÁ KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18
