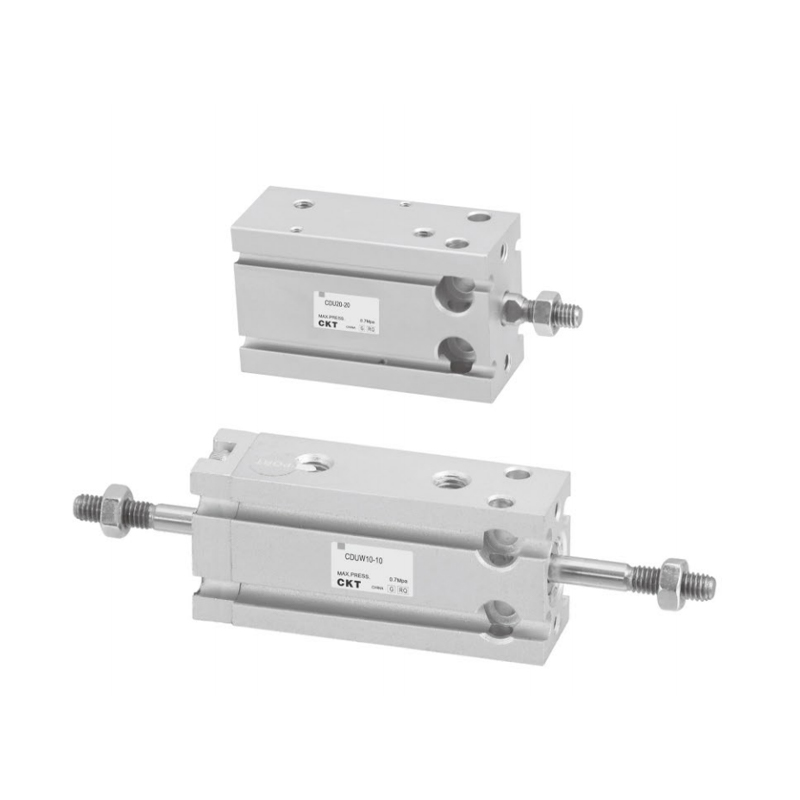

Cilindro de montagem livre série CU/CUK
  • Cilindro de montagem livre série CU/CUK
Cilindro de montagem livre

Cilindro de montagem livre série CU/CUK

O cilindro de montagem livre da série CU/CUK é um cilindro modular de montagem livre que alcança integração mecânica altamente flexível por meio da otimização estrutural. Seu design se concentra na simplificação do processo de instalação e na adaptação a múltiplas condições de trabalho, e é adequado para requisitos de controle de movimento de precisão em cenários de carga dinâmica.

Recursos principais
▸ Liberdade estrutural: O corpo fornece interfaces fixas multiaxiais, suporta posturas de instalação não padrão e elimina componentes adaptadores;

▸ Estrutura leve e compacta: O design do corpo de baixa inércia reduz significativamente a carga do sistema e otimiza a utilização do espaço;

▸ Múltiplas opções de especificação: Abrange uma ampla gama de diâmetros de cilindro e combinações de cursos, adaptando-se a cenários diferenciados de carga e deslocamento;

▸ Guia de alta estabilidade: Estrutura de guia de haste de pistão retificada com precisão de peça única para obter operação estável e de longo prazo sem óleo;

▸ Sistema de sensor integrado: O design de embalagem incorporado da chave de acoplamento magnético elimina o risco de interferência externa e integra feedback de posicionamento.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Cilindro pequeno de instalação gratuita série CUJB
PRÓXIMO：Sem próximo artigo
  • Diâmetro do furo (mm) 6 10 16 20 25 32
    Fluido Ar
    Ação Dupla ação
    Ação única: retorno/extensão por mola
    Pressão operacional máxima 0,7MPa
    Min.
    Operando
    Pressão
    (MPa)     		Duplo
    atuando     		Pólo único 0.12 0.06 0.05
    Duplo rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Tipo de haste dupla não rotativa 0.18 0.13 0.11
    Solteiro
    atuando     		Padrão 0.2 0.15 0.13
    Haste não rotativa 0.23 0.18 0.16
    Temperatura ambiente e do fluido Com detector magnético: -10 ~ 60 ℃, Sem detector magnético: -10 ~ 70 ℃
    Almofada Amortecedor de borracha em ambas as extremidades
    Velocidade do pistão 50 ~ 500 mm/s
    Tolerância de comprimento do curso (mm) 1
    Lubrificação Não obrigatório
    Montagem Montagem livre (vários slots de montagem)
    Precisão da haste não rotativa  ±0,8° ±0,5°
    Tamanho da porta M5×0,8 45665
    *Se for necessária lubrificação, use óleo de turbina nº 1 ISOVG32.

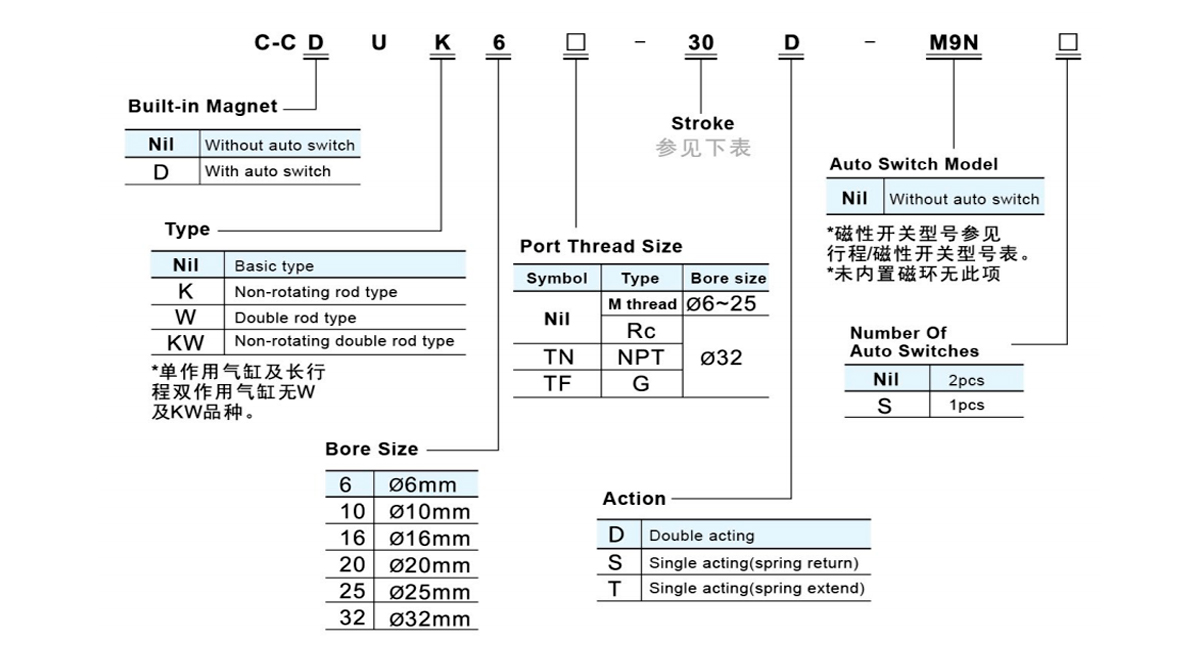

  • Modelo de interruptor StrokelAuto
    Furo
    tamanho
    (mm)     		Curso padrão (mm) Curso longo
    (dupla ação)
    *Modelo de troca automática
    (montagem direta)
    Dupla ação Ação única
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Marcação do comprimento do fio: Sem marcação - 0,5 m, L - 3 m, Z - 5 m Exemplo: M9N, M9NL

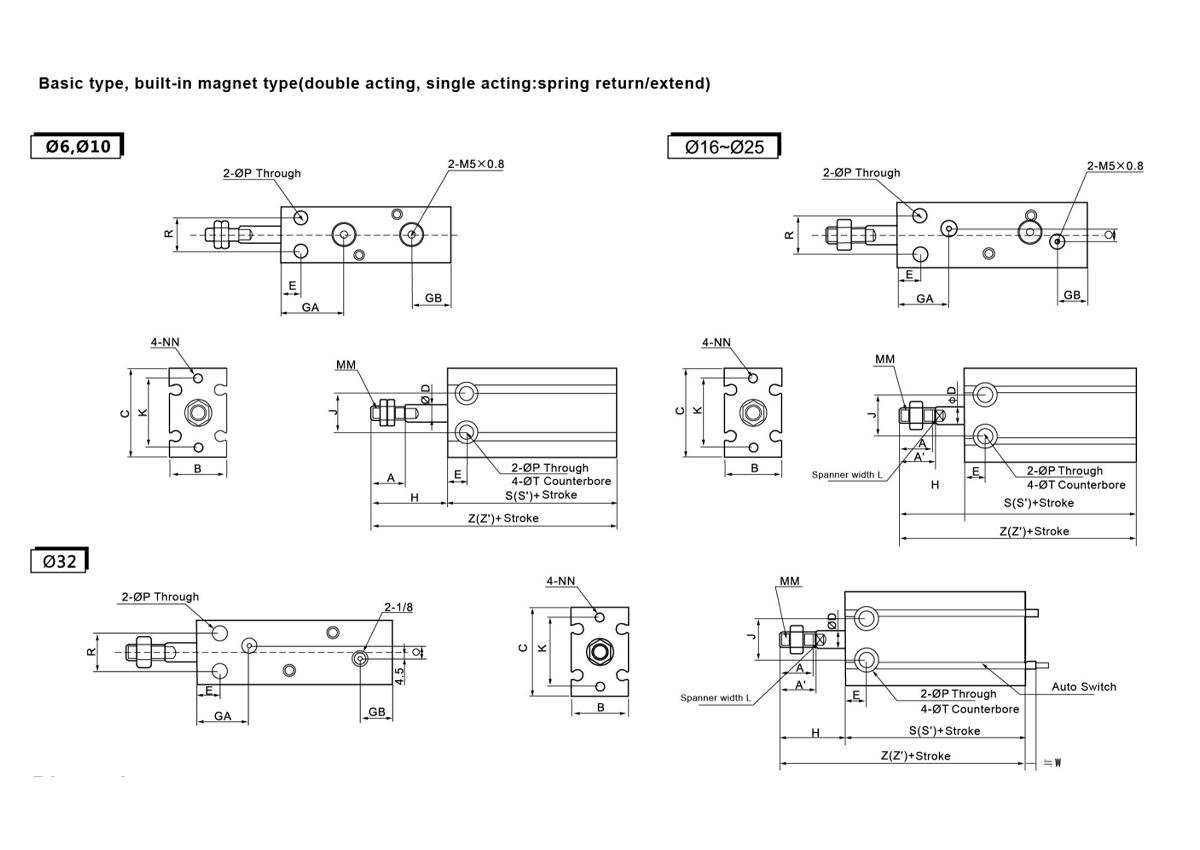

  • Dimensão
    Modeloooooooo A Um' B C ØD E GA GB J K L Milímetros NN ØP Q R ØT
    CC□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0,5 M3×0,5
    Profundo5     		3.2 - 7 6profundo4,8
    CC□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0,7 M3×0,5 Deep5 3.2 - 9 6 profundo 5
    CC□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0,8 M4×0,7 Deep6 4.5 4 12 7,6profundo6,5
    CC□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1,0 M5×0,8 Deep8 5.5 9 16 9.3 profundo8
    CC□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1,25 M5×0,8Deep8 5.5 9 20 9.3profundo9
    CC□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6×1,0Deep9 6.6 13.5 24 11 profundo 11,5
    Dimensão de dupla ação
    Modeloooooooo H Tipo Básico Ímã integrado
    S Z W S' Z'
    CC□ U6-□ D 13 33 46 2.5 33 46
    CC□ U10-□ D 16 36 52 1 36 52
    CC□ U16-□ D 16 30 46 0 40 56
    CC□ U20-□ D 19 36 55 1 46 65
    CC□ U25-□ D 23 40 63 -1 50 73
    CC□ U32-□ D 27 42 69 -4 52 79
    Dimensão de ação única (retorno por mola)
    Modeloooooooo H Tipo Básico Ímã integrado
    S Z W S' Z'
    5º 10º 15º 5º 10º 15º 5º 10º 15º 5º 10º 15º
    CC□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    CC□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    CC□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    CC□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    CC□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    CC□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Dimensão de ação única (extensão de mola)
    Modeloooooooo H Tipo Básico Ímã integrado
    S Z W S' Z'
    5º 10º 15º 5º 10º 15º 5º 10º 15º 5º 10º 15º 5º 10º 15º
    CC□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    CC□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    CC□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    CC□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    CC□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    CC□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

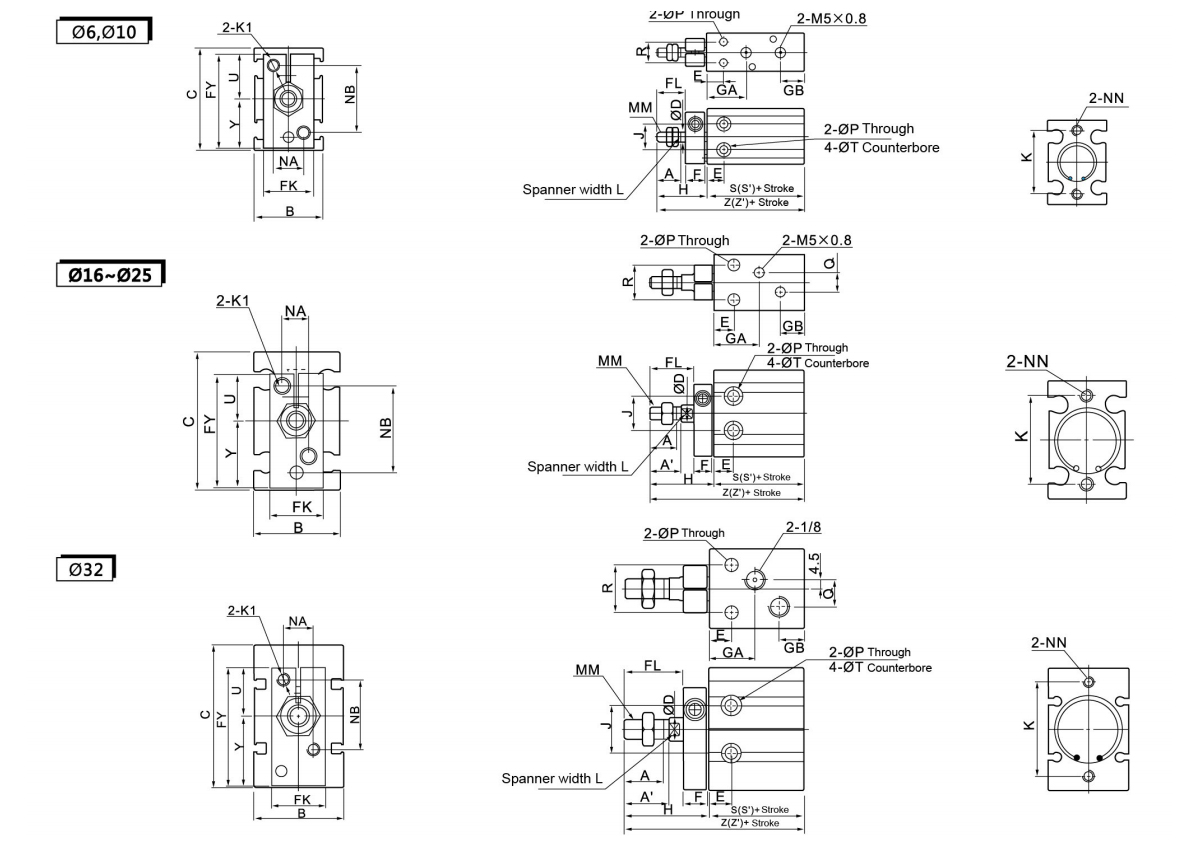

    Dimensão
    Modeloooooooo A Um' B C ØD E F Flórida Futebol Ano fiscal GA GB H J K L Milímetros NA Observação NN ØP Q R ØT U Y K1
    CC□ Reino Unido6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0,5 6 14 M3×0,5deep5 3.4 - 7 6profundo4,8 10 10.5 M3
    CC□ Reino Unido10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0,7 7 15 M3×0,5deep5 3.4 - 9 6 profundo 5 10.5 11.5 M3
    CC□ Reino Unido16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0,8 6 18 M4×0,7deep6 4.5 4 12 7,6profundo6,5 12.5 15.5 M4
    CC□ Reino Unido20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1,0 8 20 M5×0,8deep8 5.5 9 16 9.3 profundo8 13.5 19.5 M4
    CC□ Reino Unido25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1,25 10 28 M5×0,8deep8 5.5 9 20 9.3profundo9 19 24.5 M5
    CC□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6×1,0deep9 6.6 13.5 24 11 profundo 11,5 21 30.5 M5
    Dimensão de dupla ação
    Modeloooooooo H Sem automático
    Mudar     		Integrado
    Interruptor magnético
    S Z W S' Z'
    CC□ Reino Unido6-□D 18 33 51 2.5 33 51
    CC□ Reino Unido10-□D 21 36 57 1 36 57
    CC□ Reino Unido16-□D 26 30 56 0 40 66
    CC□ Reino Unido20-□ D 29 36 65 1 46 75
    CC□ Reino Unido25-□D 33 40 73 -1 50 83
    CC□ UK32-□D 42 42 84 -4 52 94
    Dimensão de ação única (retorno por mola)
    Modeloooooooo H Sem interruptor automático Ímã integrado Switch
    S Z W S Z'
    5º 10º 15º 5º 10º 15º 5º 10º 15º 5º 10º 15º
    CC□ Reino Unido6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    CC□ Reino Unido10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    CC□ Reino Unido16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    CC□ Reino Unido20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    CC□ Reino Unido25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    CC□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Dimensão de ação única (extensão de mola)
    Modeloooooooo H ØT U Y Sem automático Switch Ímã integrado Switch
    S Z W S' Z'
    5º 10º 15º 5º 10º 15º 5º 10º 15º 5º 10º 15º 5º 10º 15º
    CC□ Reino Unido6-□T 23 28 33 6Profundo4,8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    CC□ Reino Unido10-□T 26 31 36 6Profundo5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    CC□ Reino Unido16-□T 31 36 41 7,6 Profundo 6,5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    CC□ Reino Unido20-□ T 34 39 44 9,5 Profundo8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    CC□ Reino Unido25-□T 38 43 48 9,5 Profundo9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    CC□ UK32-□T 47 52 57 11Profundo11,5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
