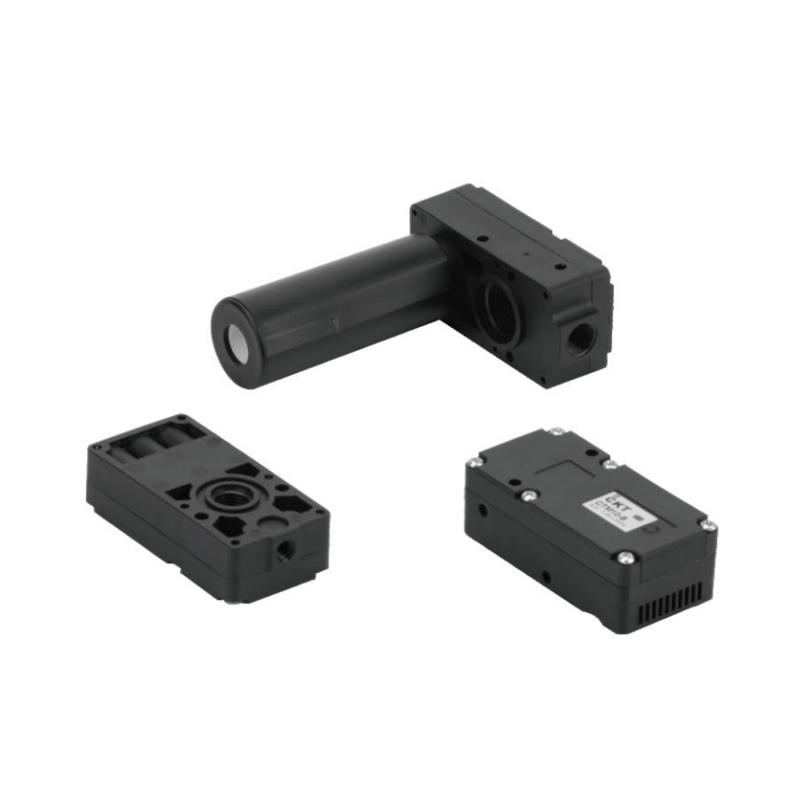

Gerador de vácuo multiestágio MINI série CT
  • Gerador de vácuo multiestágio MINI série CT
Gerador de vácuo multiestágio série CT

Gerador de vácuo multiestágio MINI série CT

Tamanho pequeno, peso leve, fácil de instalar.
Usa difusor de dois estágios para economizar fluxo e aumentar a sucção a vácuo.
Disponível em duas especificações: silenciador integrado e silenciador externo.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Sem artigo anterior
PRÓXIMO：Sem próximo artigo
  • Parâmetro de desempenho
    Modelo Pressão de fornecimento de ar
    (MPa)     		Máx. Nível de vácuo
    (-kPa)     		Máx. Fluxo de vácuo
    (L/min)     		Consumo de ar
    (L/min)     		Nível de ruído
    (dB(A))     		Diâmetro recomendado da mangueira. (mm)
    Fornecimento de ar(P) Vácuo (V)
    CTM05 0,45-0,6 85 35-37 12-20 50-65 6 8
    CTM10 70-75 28-42 55-68 6 10
    CTM   20 141-150 55-85 60-68 8 12
    CTM30 175-220 87-125 60-68 10 12
    CTX   05 93 30-32 18-22 50-65 6 8
    CTX   10 52-63 31-40 55-68 6 10
    CTX   20 100-125 79-89 60-69 8 12
    CTX   30 180-185 128-137 60-69 10 12

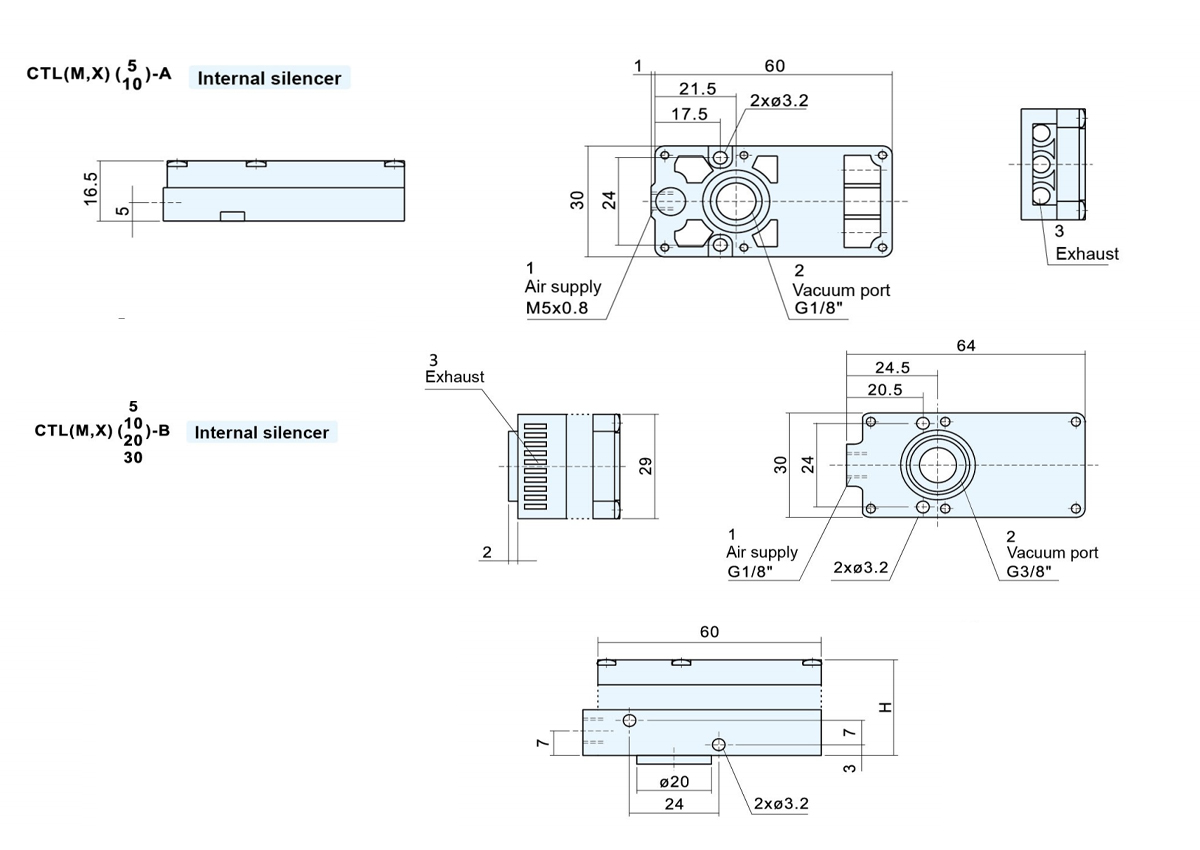

  • Modelooooooooooo H
    CTL(M,X)5-B 20.5
    CTL(M,X)10-B 20.5
    CTL(M,X)20-B 28
    CTL(M,X)30-B 35.5

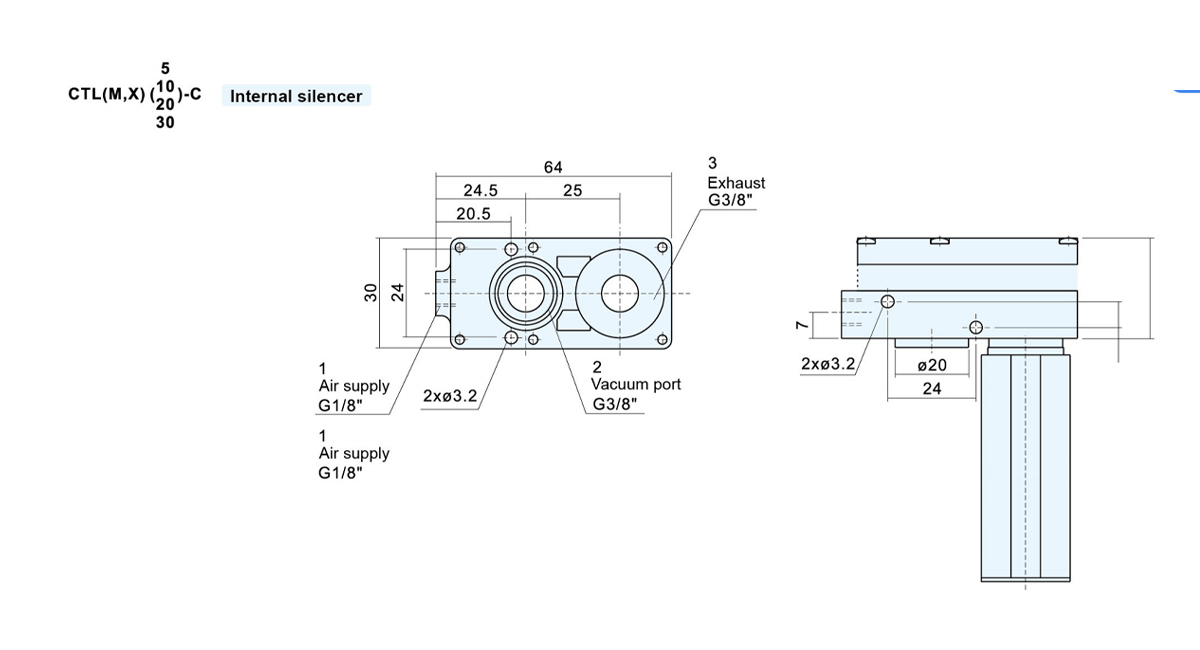

    Modelooooooooooo H
    CTL(M,X)5-C 20.5
    CTL(M,X)10-C 20.5
    CTL(M,X)20-C 28
    CTL(M,X)30-C 35.5

    Modelooooooooooo Quantidade
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    Materiais Modelooooooooooo
    NBR CT-S1
    Borracha de flúor CT-S1-V
    EPDM CT-S1-E

    Modelooooooooooo Quantidade
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    Materiais Modelooooooooooo
    NBR CT-S2
    Borracha de flúor CT-S2-V
    EPDM CT-S2-E

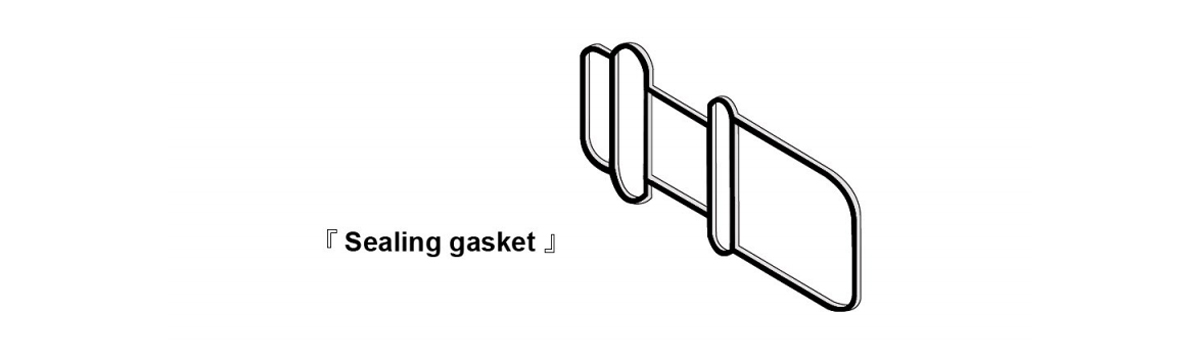

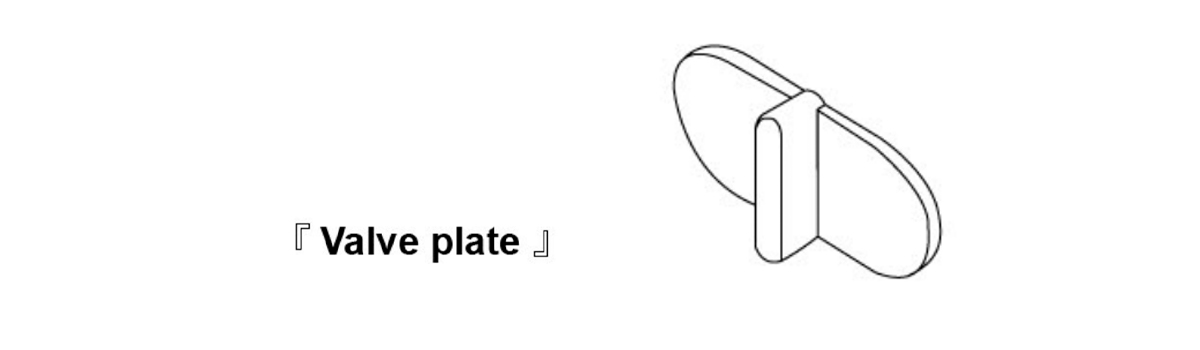

    O kit inclui juntas de vedação, placas de válvula de vedação e placas de filtro de metal.
    Modelooooooooooo NBR Borracha com flúor EPDM
    CTL(M,X)5 CT-SN-10 CT-SV-10 CT-SE-10
    CTL(M,X)10
    CTL(M,X)20 CT-SN-20 CT-SV-20 CT-SE-20
    CTL(M,X)30 CT-SN-30 CT-SV-30 CT-SE-30

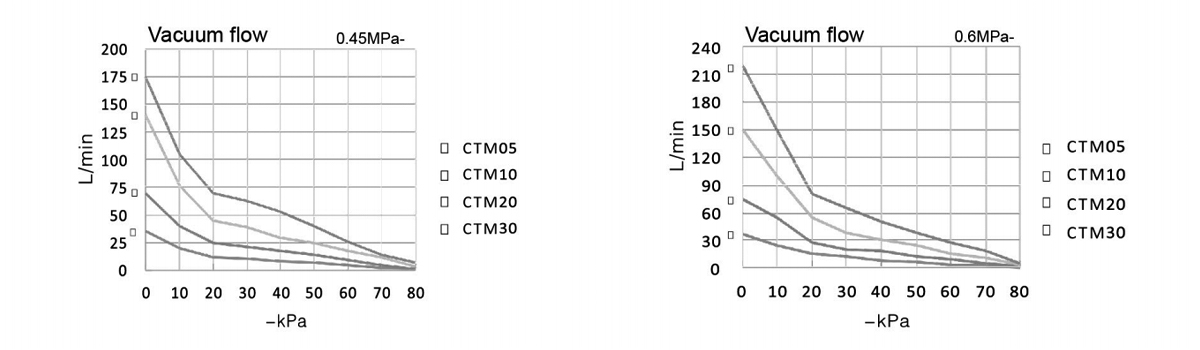

    Fluxo de vácuo da série CTM (L/min) em diferentes níveis de vácuo (-kPa)
    Modelooooooooooo Ar
    pressão de fornecimento
    (MPa)     		Ar
    consumo
    (L/min)     		0 10 20 30 40 50 60 70 80 Máx.
    Nível de vácuo
    (-kPa)
    CTM05 0.45 12 35 20.5 12 10.5 8.5 6.5 4.5 2.5 0.8 85
    CTM10 28 70 40.5 25 21 18 14 9.5 5 1.3
    CTM 20 55 141 77 45 39.5 29.5 25 17.5 12 3
    CTM30 0.5 87 175 105 70 63 53 40 26 14 6.5
    CTM05 0.6 20 37 25 15.5 12 8 6 4 2.7 0.6
    CTM10 42 75 55 27 20 18 12 9 5 2
    CTM 20 85 150 100 55 38 30 24 16 11 3.2
    CTM30 125 220 150 81 65 50 38 27 18 5

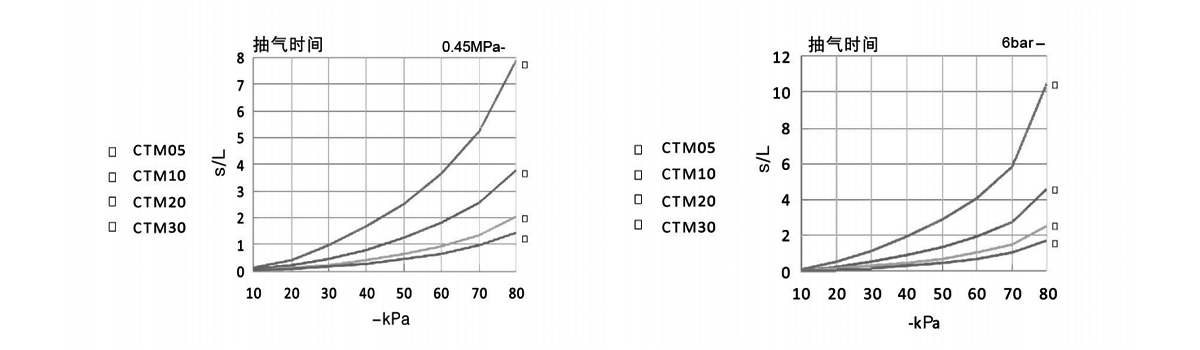

    Tempo de evacuação da série CTM (s/L) para atingir diferentes níveis de vácuo (-kPa)
    Modelooooooooooo Ar   Supply
    Pressão
    (MPa)     		Ar
    Consumo
    (L/min)     		10 20 30 40 50 60 70 80 Máx.
    Nível de vácuo
    (-kPa)
    CTM 05 0.45 12 0.11 0.42 0.95 1.66 2.5 3.65 5.25 7.89 85
    CTM 10 28 0.08 0.2 0.44 0.8 1.24 1.8 2.55 3.8
    CTM 20 55 0.04 0.12 0.23 0.41 0.65 0.93 1.33 2.03
    CTM 30 0.5 87 0.03 0.09 0.16 0.27 0.43 0.66 0.95 1.43
    CTM 05 0.6 20 0.13 0.51 1.15 1.93 2.87 4.09 5.84 10.46
    CTM 10 42 0.03 0.23 0.53 0.92 1.37 1.95 2.77 4.62
    CTM 20 85 0.02 0.15 0.28 0.46 0.71 1.02 1.48 2.55
    CTM 30 125 0.02 0.08 0.14 0.31 0.49 0.69 1.02 1.75

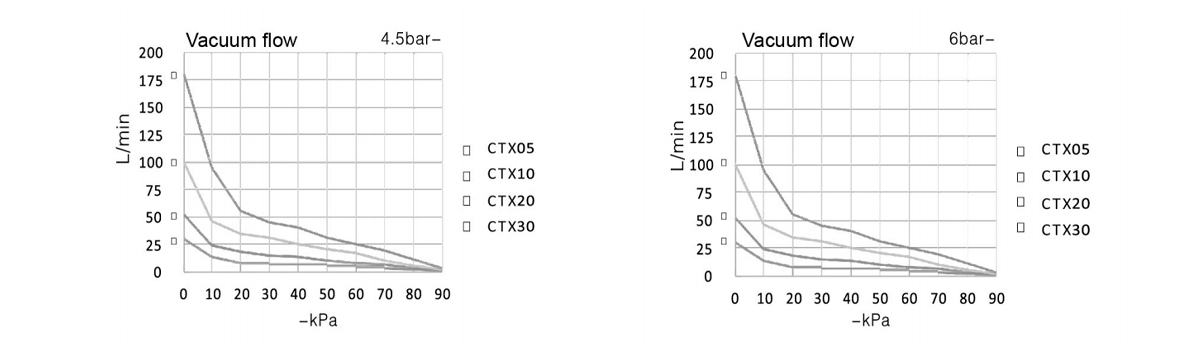

    Fluxo de vácuo da série CTX (L/min) em diferentes níveis de vácuo (-kPa)
    Modelooooooooooo Ar   Supply
    Pressão
    (MPa)     		Ar
    Consumo
    (L/min)     		0 10 20 30 40 50 60 70 80 90 Máx.
    Nível de vácuo
    (-kPa)
    CTX05 0.45 18 30 13 7.5 7 6 5 4 3.2 1.8 0.4 92
    CTX 10 31 52 24 18 15 13 10.5 8 6 2.5 0.8
    CTX 20 79 100 46 34 30.5 25 21 17 10.5 5 1.6
    CTX 30 0.5 128 180 95 55 45.5 40.5 30.5 25 19 11.5 3
    CTX05 0.6 22 32 20 8.5 7.5 6 5 4 3 1.5 0.15
    CTX 10 40 63 36 18 16 12.5 10.5 8.5 6 3.5 0.5
    CTX 20 89 125 73 35 30 25 22 18 12 7 0.9
    CTX 30 137 185 103 51 46 38 31 25 19 12 1.8

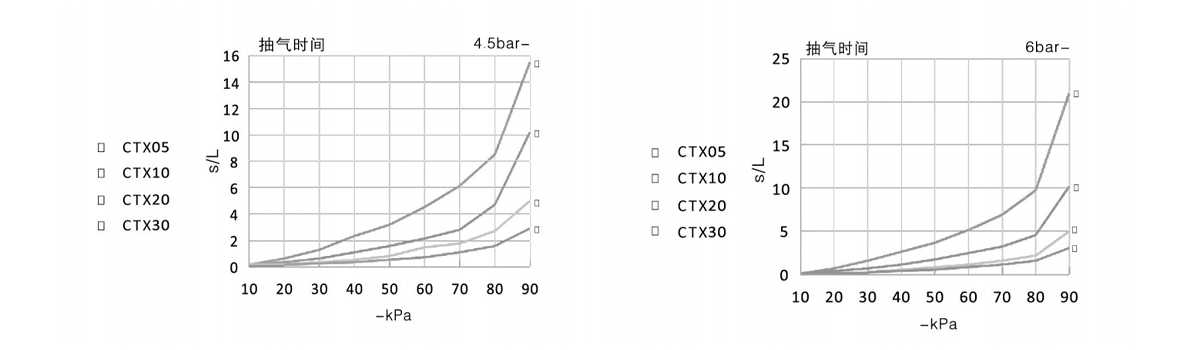

    Tempo de evacuação da série CTX (s/L) para atingir diferentes níveis de vácuo (-kPa)
    Modelooooooooooo Ar Supply
    Pressão
    (MPa)     		Ar
    Consumo
    (L/min)     		10 20 30 40 50 60 70 80 90 Máx.
    Nível de  vácuo
    (-kPa)
    CTX05 0.45 18 0.13 0.6 1.26 2.3 3.2 4.5 6.15 8.5 15.5 92
    10 31 0.11 0.3 0.65 1.1 1.55 2.15 2.85 4.7 10.2
    20 79 0.09 0.16 0.32 0.55 0.8 1.5 1.8 2.7 5
    30 0.5 128 0.06 0.12 0.23 0.36 0.53 0.76 1.1 1.6 2.9
    CTX05 0.6 22 0.15 0.71 1.52 2.54 3.72 5.12 6.95 9.70 21 93
    10 40 0.09 0.32 0.71 1.18 1.74 2.4 3.26 4.55 10.2
    20 89 0.046 0.15 0.31 0.52 0.77 1.08 1.54 2.15 4.92
    30 137 0.025 0.123 0.23 0.38 0.58 0.82 1.11 1.54 3
