Cilindro Fino

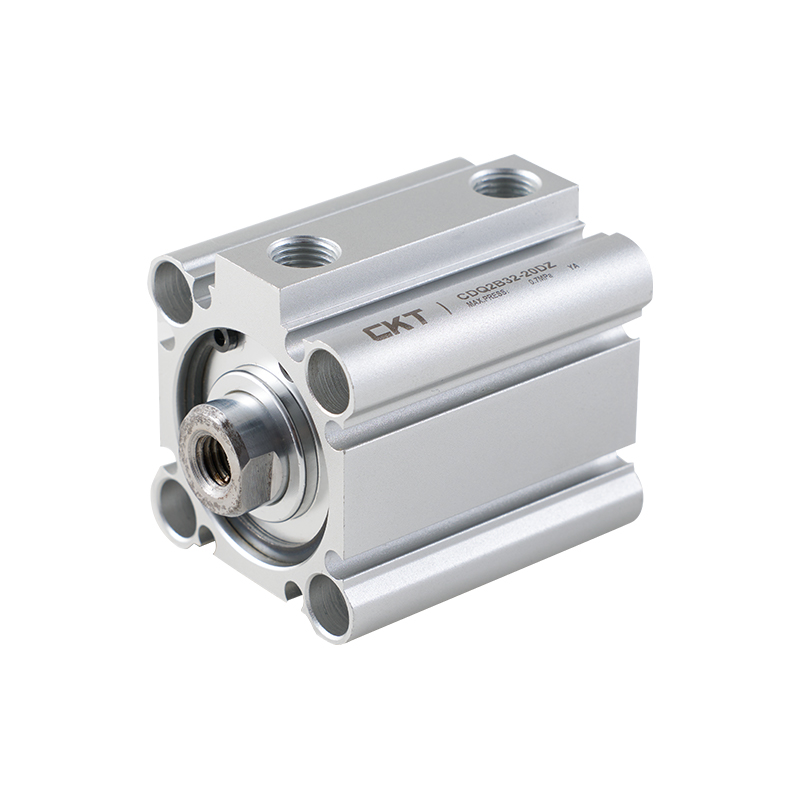

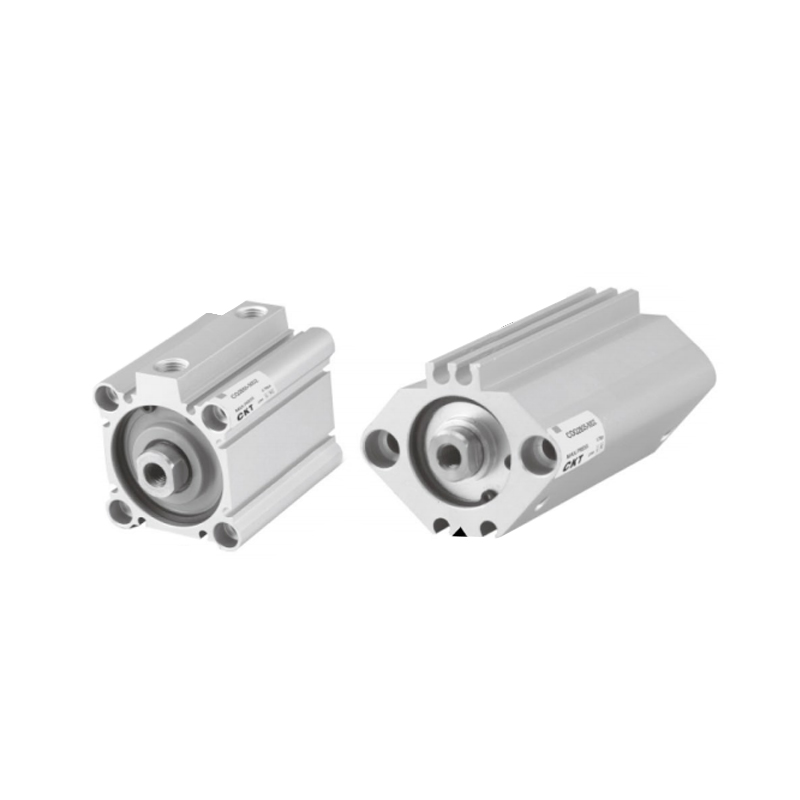

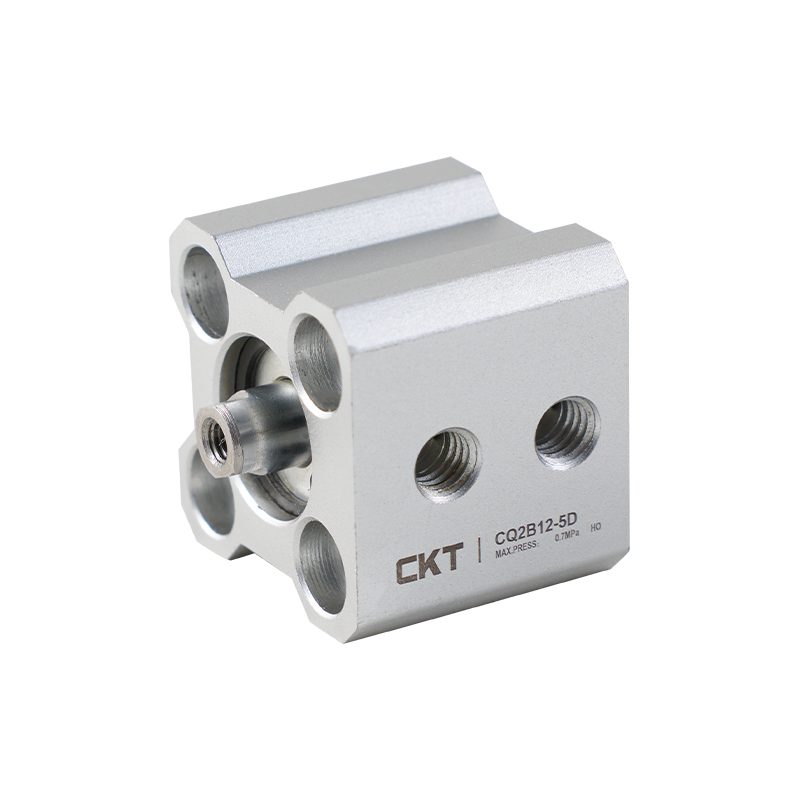

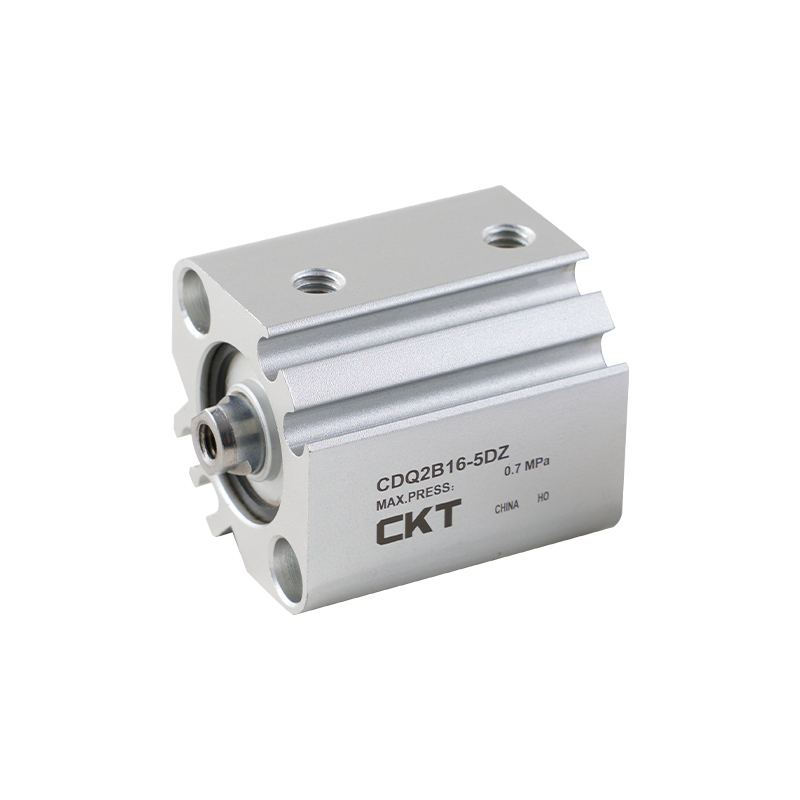

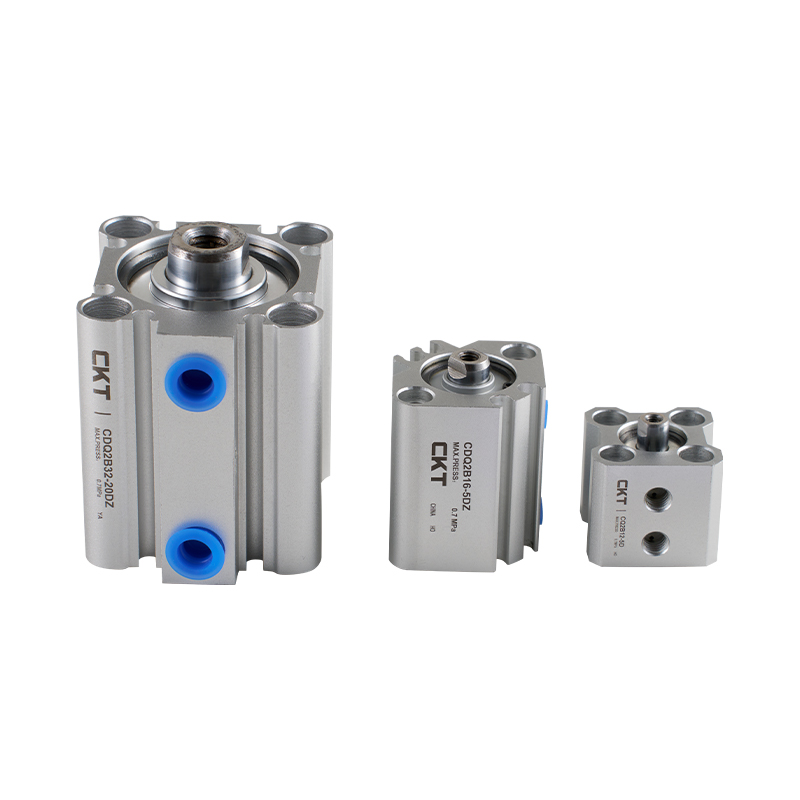

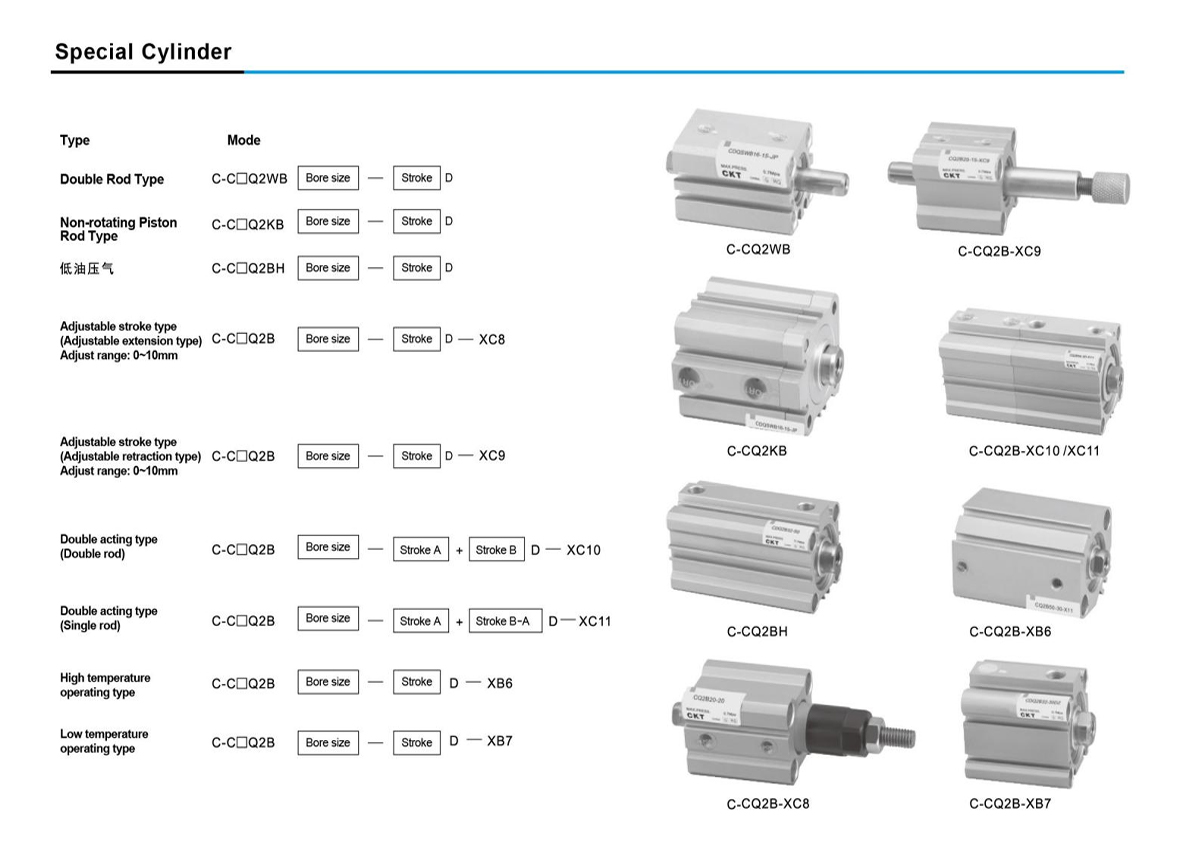

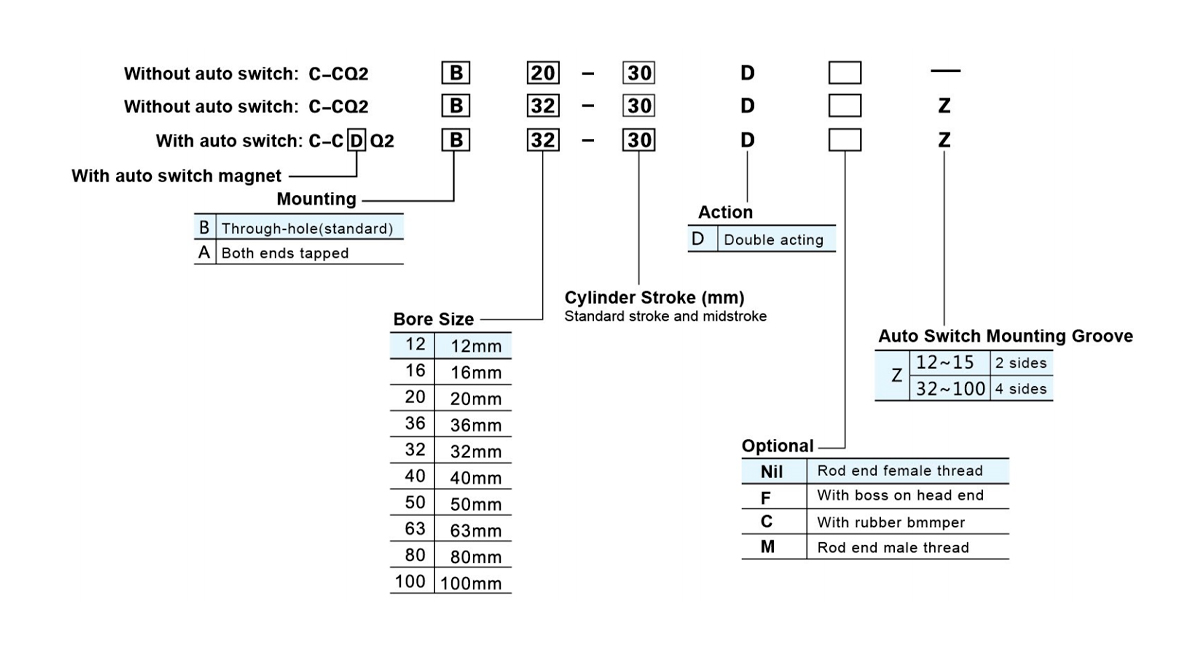

Cilindro Fino Série CQ2

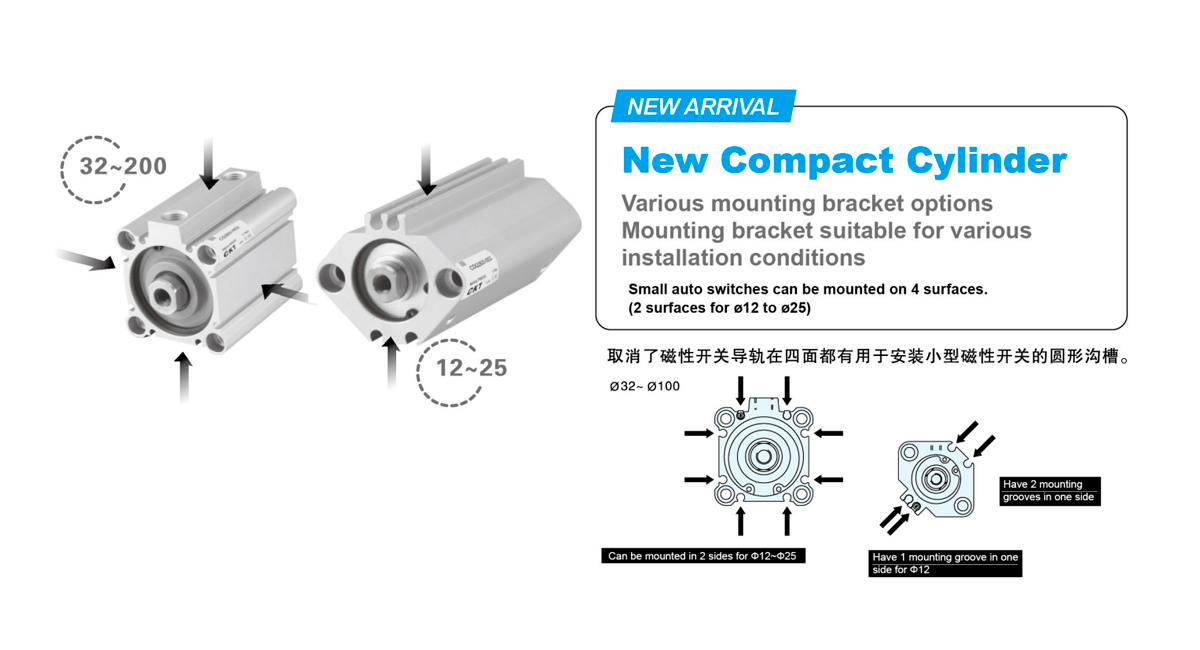

1. O interruptor magnético não se projeta: evita danos ao interruptor magnético; a situação em que o interruptor magnético e o trilho-guia ficam presos na braçadeira é eliminada, melhorando a operabilidade e a segurança.
2. Reduza o peso: reduza a poluição ambiental
3. Pequeno interruptor magnético: pode ser instalado com precisão na posição predeterminada
4. Impermeabilidade aprimorada: pode ser usado em ambientes de água e refrigerante.
5. Tipo resistente a campo magnético forte: interruptor magnético que pode ser usado em ambientes de campo magnético forte, como máquinas de solda por pontos AC.
6. Reduza as horas de operação: os interruptores magnéticos são mais fáceis de instalar
7. Reduza as horas de projeto: a instalação de uma chave magnética não afetará as dimensões externas do cilindro e não há necessidade de reconfirmar a interferência entre os equipamentos.

E-mail: manager@cktworld.com
Baixar
ANTERIOR：Cilindro fino da série CQ2 (curso longo)
PRÓXIMO：Sem próximo artigo

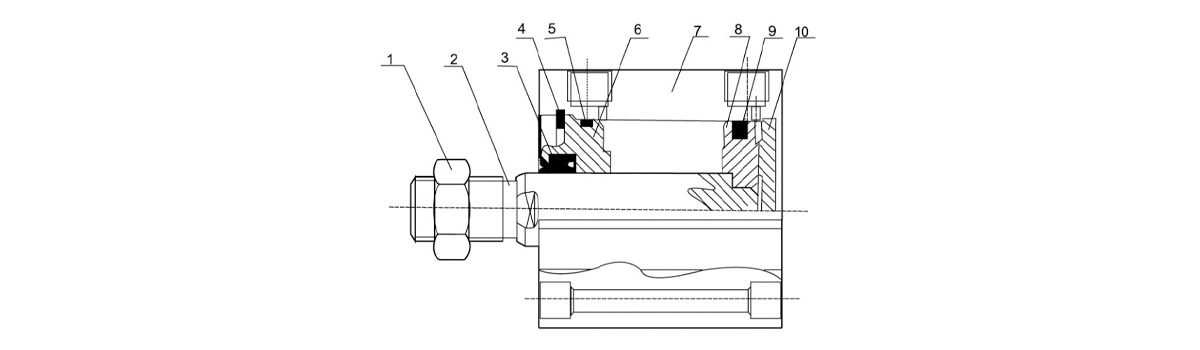

  • NÃO. Descrição Materiais NÃO. Descrição Materiais
    1 Porca da extremidade da haste Aço carbono 2 Haste do pistão Aço carbono
    3 Vedação frontal NBR 4 Anel de pressão tipo C Mola de aço
    5 Anel de vedação do colarinho frontal NBR 6 Gola frontal 6061
    7 Tubo do cilindro 6063-T5 8 Pistão 6061
    9 Pistão duplo tipo O NBR 10 Gola traseira 6063

    Peça sobressalente/anel de vedação
    NÃO. Descrição Materiais Componente         Não.
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Selo da haste NBR MYA-Ø6 MYA-Ø8 MYA-Ø10 MYA-Ø12 MYA-Ø16 PDU-Ø16 PDU-Ø20 PDU-Ø20 PDU-Ø25 PDU-Ø30
    10 Pistão seal APA-Ø12 APA-Ø16 APA-Ø20 APA-Ø25 APA-Ø32 APA-Ø40 APA-Ø50 APA-Ø63 APA-Ø80 APA-Ø100
    11 Anel de vedação do colarinho frontal Ø7,8×1,8 Ø12,5×1,8 Ø17×1,8 022×1,8 Ø29×1,8 Ø36×1,8 Ø47×1,8 ⊗59×1,8 ⑧75×1,8 Ø95×1,8
    Modolo do anel de vedação C-CQ2B12-PS C-CQ2B16-PS C-CQ2B20-PS C-CQ2B25-PS C-CQ2B32-PS C-Q2B40-PS C-CQ2B50-PS C-CQ2B63-PS C-CQ2B80-PS C-CQ2B100-PS

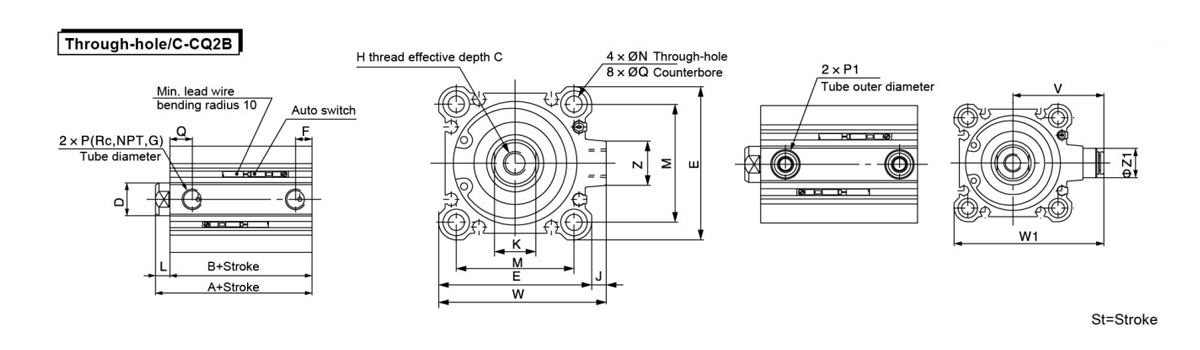

    Tamanho do cilindro de dupla ação
    Modo Alcance do curso
    (mm)Nota 1)     		B ØD E F H C ØEu J K L M ATIVADO Ó P Q W Z
    C-CQ2B12-□D 5~30 17º 6 25 5 M3×0,5 6 32 - 5 3.5 15.5 3.5 6,5 profundidade 3,5 M5×0,8 7.5 - -
    C-CQ2B16-□D 5~30 18,5º 8 29 5.5 M4×0,7 8 38 - 6 3.5 20 3.5 6,5 profundidade 3,5 M5×0,8 8 - 10
    C-CQ2B20-□D 5~50 19,5º 10 36 5.5 M5×0,8 7 47 - 8 4.5 25.5 5.5 9 profundidade 7 M5×0,8 9 - 10
    C-CQ2B25-□D 5~50 22,5º 12 40 5.5 M6×1,0 12 52 - 10 5 28 5.5 9 profundidade 7 M5×0,8 11 - 10
    C-CQ2B32-□D 5
    10~50     		23º 16 45 5.5
    7.5     		M8×1,25 13 60 4.5 14 7 34 5.5 9 profundidade 7 M5×0,8
    1/8     		11.5 49.5 14
    10.5
    C-CQ2B40-□D 5~50 29,5º 16 52 8 M8×1,25 13 69 5 14 7 40 5.5 9 profundidade 7 1/8 11 57 14
    C-CQ2B50-□D 10~50 30,5º 20 64 10.5 M10×1,5 15 86 7 17 8 50 6.6 11 profundidade 8 1/4 10.5 71 19
    C-CQ2B63-□D 10~50 36º 20 77 10.5 M10×1,5 15 103 7 17 8 60 9 14 profundidade 10,5 1/4 15 84 19
    C-CQ2B80-□D 10~50 43,5º 25 98 12.5 M16×2,0 21 132 6 22 10 77 11 17,5 profundidade 13,5 3/8 16 104 26
    C-CQ2B100-□D 10~50 53º 30 117 13 M20×2,5 27 156 6.5 27 12 94 11 17,5 profundidade 13,5 3/8 23 123.5 26

    Curso longo
    Modo Alcance do curso(mm) B F P Q
    32 55~100 33 7.5 1/8 10.5
    40 55~100 39.5 8 1/8 11
    50 55~100 40.5 10.5 1/4 10.5
    63 55~100 46 10.5 1/4 15
    80 55~100 53.5 12.5 3/8 16
    100 55~100 63 13 3/8 23

    Cilindro de Ação Simples Tamanho                                                                                                                                                                                       St=AVC
    Modo B DO E F H C QI J K L M ATIVADO ØO P Q W Z
    5º 10º 20º 5º 10º 5º 10º 20º 5º 10º
    C-CQ2B12-□S 22 27 - 6 25 5 5 M3×0,5 6 32 - 5 3.5 15.5 3.5 6,5 profundidade 3,5 M5×0,8 - 7.5 7.5 - -
    C-CQ2B16-□S 23.5 28.5 - 8 29 5.5 5.5 M4×0,7 8 38 - 6 3.5 20 3.5 6,5 profundidade 3,5 M5×0,8 - 8 8 - 10
    C-CQ2B20-□S 24.5 29.5 - 10 36 5.5 5.5 M5×0,8 7 47 - 8 4.5 25.5 5.5 9 profundidade 7 M5×0,8 - 9 9 - 10
    C-CQ2B25-□S 27.5 32.5 - 12 40 5.5 5.5 M6×1,0 12 52 - 10 5 28 5.5 9 profundidade 7 M5×0,8 - 11 11 - 10
    C-CQ2B32-□S 28 33 - 16 45 5.5 7.5 M8×1,25 13 60 4.5 14 7 34 5.5 9 profundidade 7 M5×0,8 1/8 - 11.5 10.5 49.5 18
    C-CQ2B40-□S 34.5 39.5 - 16 52 8 8 M8×1,25 13 69 5 14 7 40 5.5 9 profundidade 7 1/8 - 11 11 57 18
    C-CQ2B50-□S - 40.5 50.5 20 64 10.5 10.5 M10×1,5 15 86 7 17 8 50 6.6 11 profundidade 8 - 1/4 10.5 10.5 71 22

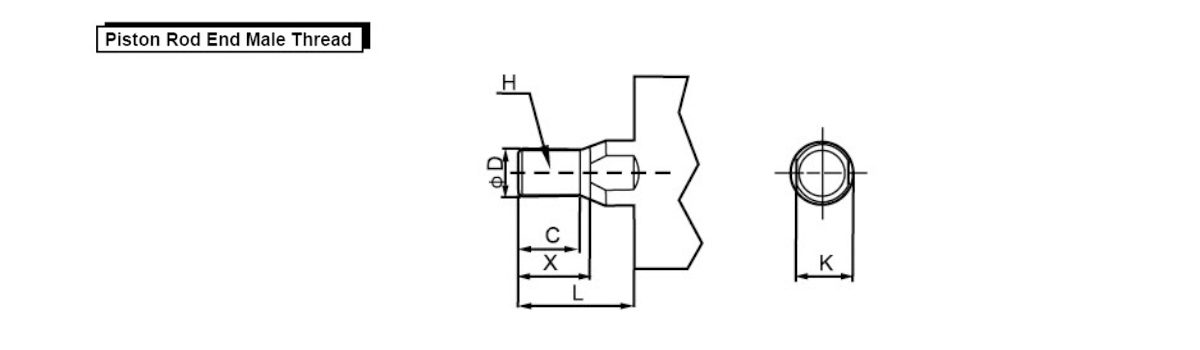

    Pistão  Rod  End  Male  Thread
    Tamanho do furo
    (mm)     		C X DO H L K
    12 9 10.5 6 M5×0,8 14 5
    16 10 12 8 M6×1,0 15.5 6
    20 12 14 10 M8×1,25 18.5 8
    25 15 17.5 12 M10×1,25 22.5 10
    32 20.5 23.5 16 M14×1,5 28.5 14
    40 20.5 23.5 16 M14×1,5 28.5 14
    50 26 28.5 20 M18×1,5 33.5 17
    63 26 28.5 20 M18×1,5 33.5 17
    80 32.5 35.5 25 M22×1,5 43.5 22
    100 32.5 35.5 30 M26×1,5 43.5 27

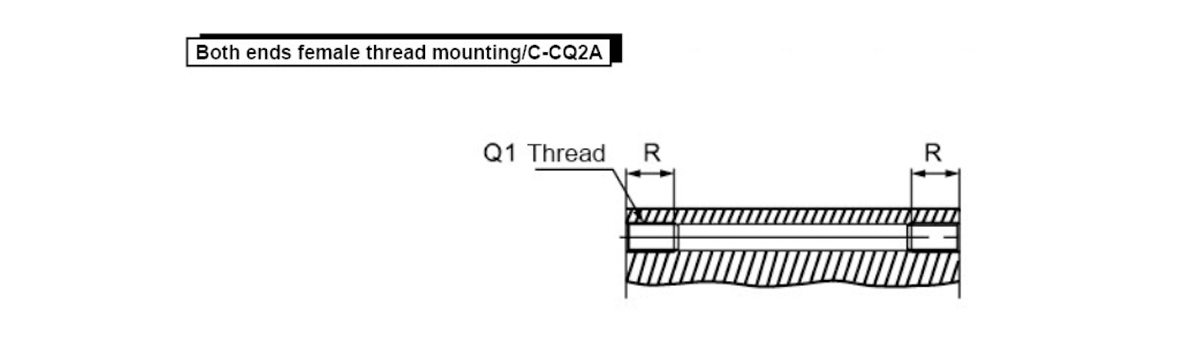

    Ambas as extremidades da linha fêmea
    Tamanho do furo
    (mm)     		0 R
    12 M4×0,7 7
    16 M4×0,7 7
    20 M6×1,0 10
    25 M6×1,0 10
    32 M6×1,0 10
    40 M6×1,0 10
    50 M8×1,25 14
    63 M10×1,5 18
    80 M12×1,75 22
    100 M12×1,75 22

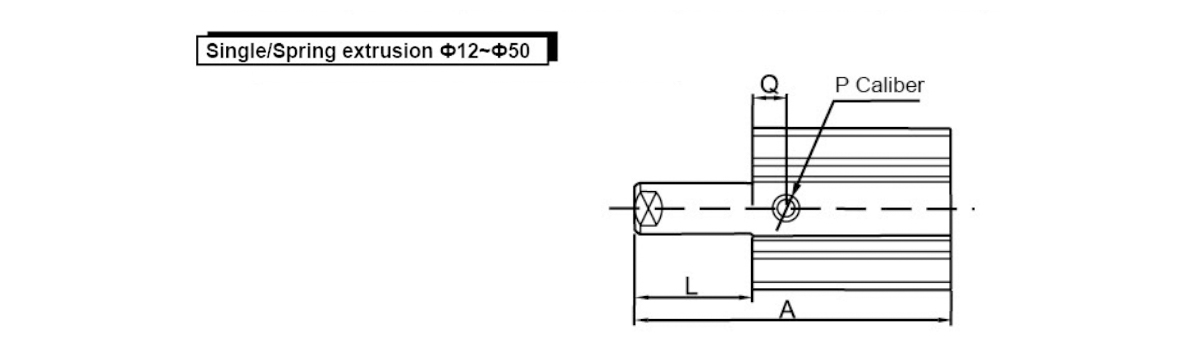

    Extrusão única/mola
    Tamanho do furo
    (mm)     		A L
    5º 10º 20º 5º 10º 20º
    12 30.5 40.5 - 8.5 13.5 -
    16 32 42 8.5 13.5 -
    20 34 44 - 9.5 14.5 -
    25 37.5 47.5 - 10 15 -
    32 40 50 - 12 17 -
    40 46.5 56.5 - 12 17 -
    50 - 58.5 78.5 - 18 28
    *Salvo indicação em contrário, as dimensões dos cilindros com furo passante e dos cilindros com furos roscados em ambas as extremidades são as mesmas.

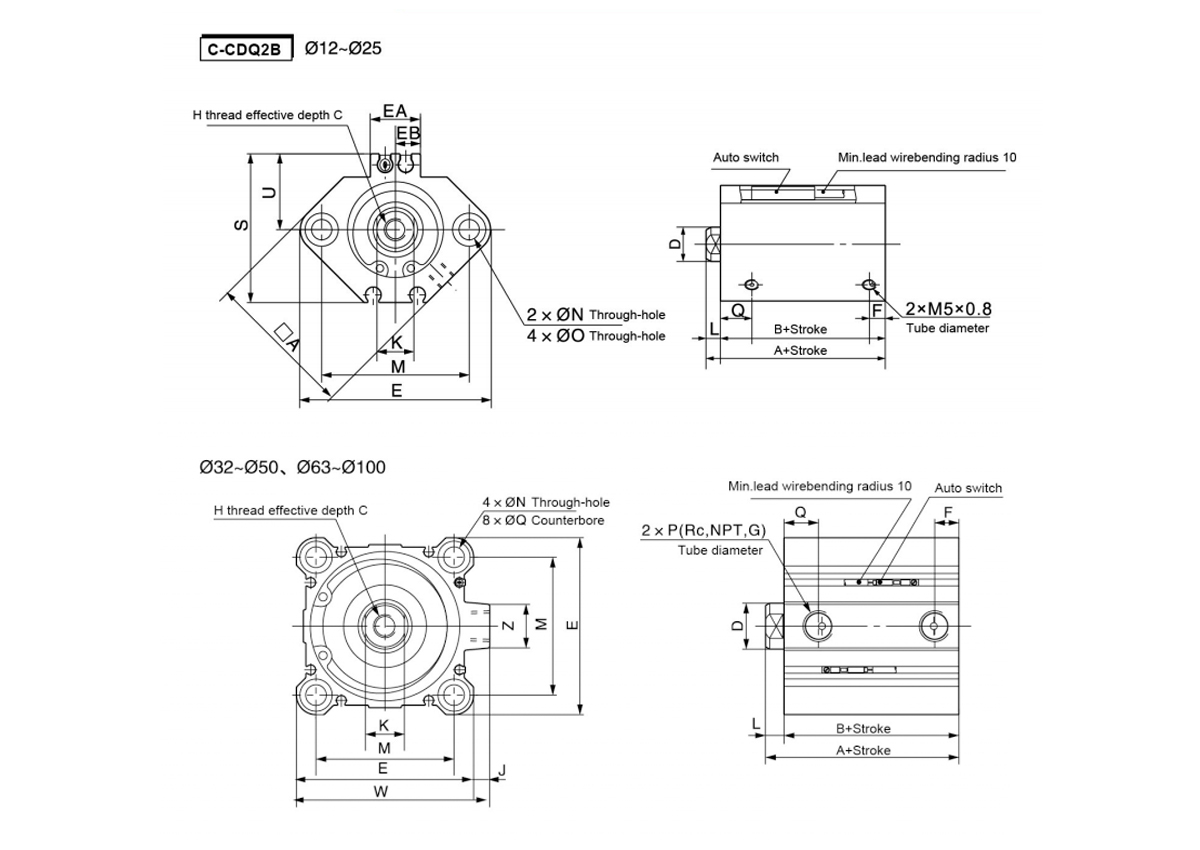

    Modo Alcance do curso
    (mm)     		A B ØD E F H C ØEu J K L M ATIVADO ØO P Q S U V Z
    C-CDQ2B12 5~30 31.5 28 6 32 6.5 M3×0,5 6 - - 5 3.5 22 3.5 6,5 profundidade 3,5 M5×0,8 11 35.5 19.5 25 -
    C-CDQ2B16 5~30 34 30.5 8 38 5.5 M4×0,7 8 - - 6 3.5 28 3.5 6,5 profundidade 3,5 M5×0,8 10 41.5 22.5 29
    C-CDQ2B20 5~50 36 31.5 10 46.8 5.5 M5×0,8 7 - 8 4.5 36 5.5 9 profundidade 7 M5×0,8 10.5 48 24.5 36
    C-CDQ2B25 5~50 37.5 32.5 12 52 5.5 M6×1,0 12 - - 10 5 40 5.5 9 profundidade 7 M5×0,8 11 53.5 27.5 40 -
    C-CDQ2B32 5~50 40 33 16 45 7.5 M8×1,25 13 60 4.5 14 7 34 5.5 9 profundidade 7 1/8 10.5 58.5 31.5 - 18
    C-CDQ2B40 5~50 46.5 39.5 16 52 8 M8×1,25 13 69 5 14 7 40 5.5 9 profundidade 7 1/8 11 66 35 - 18
    C-CDQ2B50 10~50 48.5 40.5 20 64 10.5 M10×1,5 15 86 7 17 8 50 6.6 11 profundidade 8 1/4 10.5 80 41 - 22
    C-CDQ2B63 10~50 54 46 20 77 10.5 M10×1,5 15 103 7 17 8 60 9 14 profundidade 10,5 1/4 15 93 47.5 - 22
    C-CDQ2B80 10~50 63.5 53.5 25 98 12.5 M16×2,0 21 132 6 22 10 77 11 17 profundidade 13,5 3/8 16 112.5 57.5 - 26
    C-CDQ2B100 10~50 75 63 30 117 13 M20×2,5 27 156 6.5 27 12 94 11 17 profundidade 13,5 3/8 23 132.5 67.5 - 26

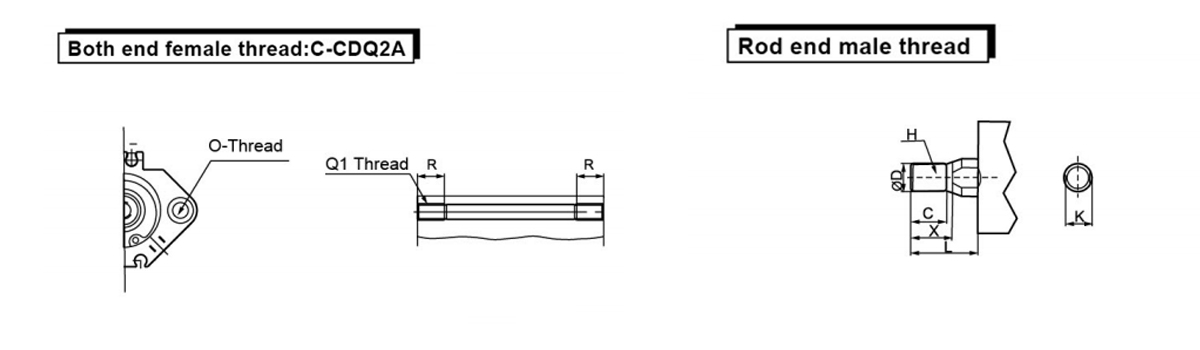

    Rosca fêmea da extremidade da haste
    Tamanho do furo(mm) O R C X ØD H L K
    12 M4×0,7 7 9 10.5 6 M5×0,8 14 5
    16 M4×0,7 7 10 12 8 M6×1,0 15.5 6
    20 M6×1,0 10 12 14 10 M8×1,25 18.5 8
    25 M6×1,0 10 15 17.5 12 M10×1,25 22.5 10
    32 M6×1,0 10 20.5 23.5 16 M14×1,5 28.5 14
    40 M6×1,0 10 20.5 23.5 16 M14×1,5 28.5 14
    50 M8×1,25 14 26 28.5 20 M18×1,5 33.5 17
    63 M10×1,5 18 26 28.5 20 M18×1,5 33.5 17
    80 M12×1,75 22 32.5 35.5 25 M22×1,5 43.5 22
    100 M12×1,75 22 32.5 35.5 30 M26×1,5 43.5 27

    Curso longo  Ø55~Ø100
    Modo Faixa  do curso (mm) A B F P Q
    32 55~100 40 33 7.5 1/8 10.5
    40 55~100 46.5 39.5 8 1/8 11
    50 55~100 48.5 40.5 10.5 1/4 10.5
    63 55~100 54 46 10.5 1/4 15
    80 55~100 63.5 53.5 12.5 3/8 16
    100 55~100 75 63 13 3/8 23

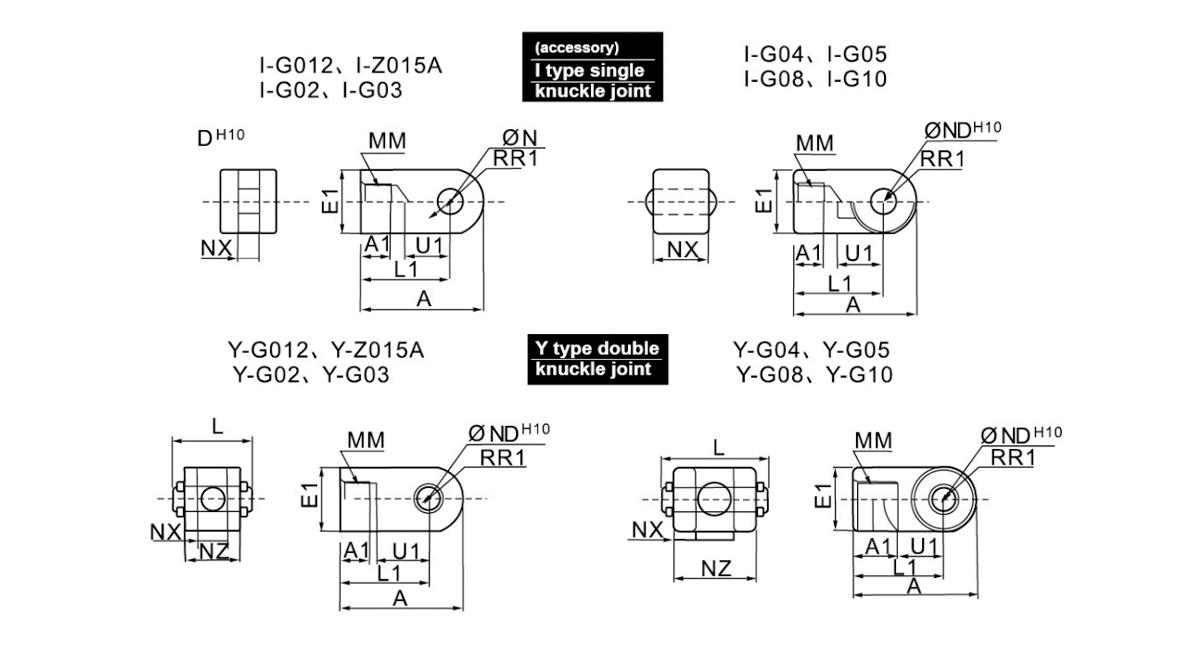

    Diâmetro
    (mm)     		Eu digito junta de junta única Articulação tipo Y tipo única
    Número da peça A A1 E1 L1 Milímetros RR1 U1 Nb H10 NX Componentes
    Não.     		A A1 E1 L1 Milímetros RR1 U1 ØCD H10 NX Nova Zelândia L
    12 I-G012 21.5 6 □10 16 M5×0,8 6.3 7 5 0.048
    0     		5 -0,2
    -0,4     		Y-G012 21.5 6 □10 16 M5×0,8 6.3 7 5 0.048
    0     		5 0.4
    0.2     		10 14.6
    16 I-Z015A 32 8 □12 25 M6×1 8.1 14 5 0.048
    0     		6.4 -0,1
    -0,3     		Y-Z015A 28 11 □12 21 M6×1 8.1 10 5 0.048
    0     		6.4 0.2
    0     		12 16.6
    20 I-G02 34 8.5 □16 25 M8×1,25 10.3 11.5 8 0.058
    0     		8 -0,2
    -0,4     		Y-G02 34 8.5 □16 25 M8×1,25 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21
    25 I-G03 41 10.5 □20 30 M10×1,25 12.8 14 10 0.058
    0     		10 -0,2
    -0,4     		Y-G03 41 10.5 □20 30 M10×1,25 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6
    3.240 I-G04 42 14 φ22 30 M14×1,5 12 14 10 0.058
    0     		18 -0,3
    -0,5     		Y-G04 42 16 φ22 30 M14×1,5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6
    5.063 I-G05 56 18 φ28 40 M18×1,5 16 20 14 0.070
    0     		22 -0,3
    -0,5     		Y-G05 56 20 φ28 40 M18×1,5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6
    80 I-G08 71 21 φ38 50 M22×1,5 21 27 18 0.070
    0     		28 -0,3
    -0,5     		Y-G08 71 23 φ38 50 M22×1,5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64
    100 I-G10 79 21 φ44 55 M26×1,5 24 31 22 0.084
    0     		32 -0,3
    -0,5     		Y-G10 79 24 φ44 55 M26×1,5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72

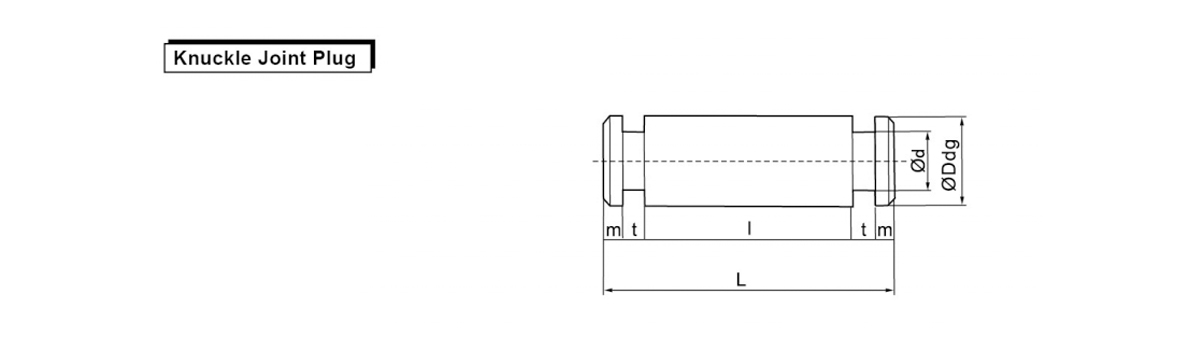

    Diâmetro
    (mm)     		Plugue de junta articulada
    Componentes
    Não.     		ØDdg L Ød I m t
    12 IY-G012 5 -0,030
    -0,060     		14.6 4.8 10.2 1.5 0.7
    16 IY-J015 8 -0,030
    -0,060     		16.6 4.8 12.2 1.5 0.7
    20 IY-G02 8 -0,040
    -0,076     		21 7.6 16.2 1.5 0.9
    25 IY-G03 8 -0,040
    -0,076     		25.6 9.6 20.2 1.55 1.15
    30,40 IY-G04 8 -0,040
    -0,076     		41.6 9.6 36.3 1.55 1.15
    50,63 IY-G05 8 -0,050
    -0,093     		50.6 13.4 44.2 2.05 1.15
    80 IY-G08 8 -0,050
    -0,093     		64 17 56.2 2.55 1.35
    100 IY-G10 8 -0,065
    -0,117     		72 21 64.2 2.55 1.35
